ما در این مطلب به مبحث گاید دینامیکی می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.

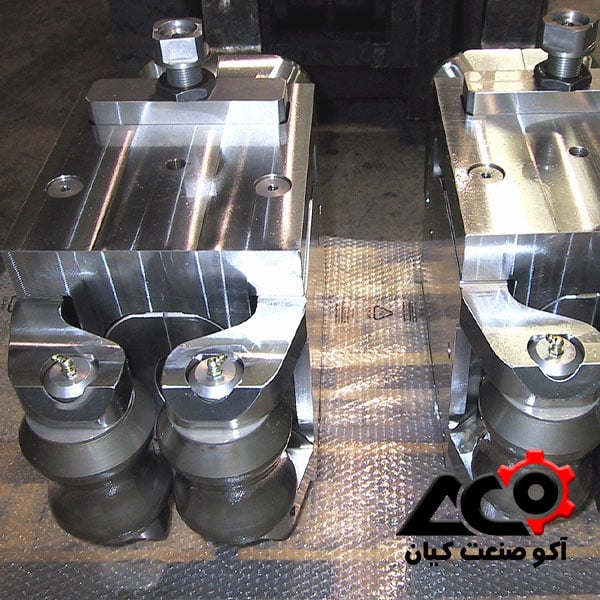

گاید دینامیکی
یکی از مهم ترین مکانیسم های حرکت گاید دینامیکی است. به دلیل مقاومت اصطکاک کم (1:50) نسبت به تجهیزات قدیمی در گاید دینامیکی، نیروی کمی برای حرکت آن لازم است. این ویژگی باعث می شود تا انرژی کمی برای رسیدن به سرعت بالا مصرف شود. این ویژگی برای حرکت سریع جلو و عقب خیلی مهم است. گاید دینامیکی به دلیل طراحی خاص خود می توانند بارهای افقی و عمومی را تحمل کنند و دقت آنها در هنگام استفاده با بال اسکرو افزایش می یابد. ماشین آلات با دقت بالا و ربات های متحرک CNC و ماشین های برش و … از گاید دینامیکی استفاده می کنند.
سیستم کشویی قدیمی، روانکاری ناکافی باعث سایش سطح تماس می شود. در مقایسه با سیستم های قدیمی انتقال نیرو، گاید دینامیکی در صورت آسیب به راحتی قابل تعویض هستند.
مشخصات فنی گاید دینامیکی
گاید دینامیکی از فولاد سخت ساخته شده و سطح گاید دینامیکی از دقت ابعادی و کیفیت بالایی برخوردار است. گاید دینامیکی در سایزهای استاندارد 15، 20، 25، 30، 40، 55، 65 تولید می شود و طول شاخه ها 4 و 5 متر می باشد. این ریل ها باید بر روی سطح های خیلی صاف نصب شوند. از جمله سازندگان مهم راهنماهای خطی می توان به HIWIN، SKF، THK، ABBA، TBI، REXROTH، STAF، BAHER، NSK، IKO، INA، SBC، CPC، CSK، PMI، PDF، H.S.A.C اشاره کرد.
نحوه انتخاب گاید دینامیکی
عواملی که برای انتخاب گاید دینامیکی باید در نظر گرفته شوند عبارتند از:
بار استاتیک پایه
تغییر شکل بین مسیر ریل های متحرک و عناصر غلتشی مثل ساچمه های واگن به دلیل فشار بالا یا بار ضربه ای مانع از عملکرد صاف خطی گاید دینامیکی می شود. به طور کلی، بار استاتیک مجاز (بار با اندازه و جهت ثابت) در خطی های ثابت یا متحرک نباید باعث تغییر شکل دائمی بیش از 0001/0 برابر قطر عناصر نورد و ساچمه ها شود.
بار استاتیک لحظه ای مجاز
در واقع بار استیکی که بیشترین تنش را بر روی عناصر نورد در جهت و اندازه معین ایجاد می کند که در سه جهت MR، MP و MY تعریف می شود.
ضریب ایمنی باراستاتیکی
این شرایط وقتی انجام می شود که سیستم هدایت ثابت یا با سرعت کم باشد. ضریب ایمنی استاتیک که به شرایط محیطی بستگی دارد.
ضریب ایمنی بار دینامیکی
ضریب ایمنی بار دینامیکی، بیشتر باری که باعث تغییر جهت راهنمای خطی می شود، برای محاسبه عمر مفید راهنما خطی استفاده می شود. در واقع ضریب ایمنی بار دینامیکی در راهنماهای خطی حداکثر باری است که در طول عمر اسمی 50 کیلومتر برای ساچمه و 100 کیلومتر برای رول یا غلتک تغییر جهت و اندازه ندارد.
اصطکاک
ضریب اصطکاک برای یک سیستم هدایت خطی با ساچمه یا رول 1.50 برابر سیستم های قدیمی است. به طور کلی ضریب اصطکاک راهنمای خطی نوع ساچمه حدود 0.004 و نوع غلتکی حدود 0.003 است.
روغن کاری
در صورت نداشتن روان کاری به موقع سیستم های حرکتی راهنماهای خطی، به خاطر بالا رفتن اصطکاک و حرارت بین ساچمه و رول ها، عمر اسمی کم می شود. روغن کاری منجر به کم شدن اصطکاک بین غلتک یا ساچمه ها با سطح تماس می شود و از سایش پیشگیری می کند و عمر اسمی سیستم را بالا می برد.
عمر مفید گاید دینامیکی
وقتی که مسیر و عناصر غلتشی یک راهنمای خطی به طور متعدد تحت فشار زیاد قرار می گیرند، سطح مسیر ریل خستگی را نشان می دهد، در آخر پوسته پوسته شدن رخ می دهد. عمر یک راهنمای خطی به کل مسیر طی شده تا وقتی که خستگی در سطح مسیر در حال حرکت یا چرخش ظاهر می شود.
راهنمای استفاده از گاید دینامیکی
- بعد از مونتاژ در سیستم حرکتی دستگاه، راهنماهای خطی باید با روغن لیتیومی روان کاری شوند.
- حتما قبل از تحویل و نصب، مسیرهای روغن کاری خطی را با روغن ضد خوردگی روان کاری کنید.
- واگن های خطی از قطعات پلاستیکی مختلفی تشکیل شده اند، هنگام تمیز کردن آن ها را در معرض مواد آلی قرار ندهید تا از آسیب احتمالی واگن ها جلوگیری شود.
- سعی کنید از ورود اجسام خارجی به داخل واگن پیشگیری کنید چون ممکن است به محصول آسیب برساند.
- از جدا کردن قطعات خودداری کنید، این کار باعث می شود که اجسام خارجی وارد راه های راهنما شده و آن ها را مسدود کند که باعث آسیب می شود.
- از افتادن اجسام بر روی واگن ها پیشگیری کنید.
- محدوده کاربرد دما در سری E2 (کیت خودرو انکار)، -10 تا 50 درجه سانتی گراد و برای انواع Q1 (خطی صاف)، 10- تا 80 درجه سانتی گراد و حداکثر دمای سرویس سری SE (انتهای فلزی) کلاهک)، 150 درجه
- سانتی گراد و برای سایر انواع استاندارد 100 درجه سانتی گراد است.
مزایای گاید دینامیکی
- امکان تعویض آسان راهنمای خطی
- نصب و نگهداری آسان
- مقرون به صرفه
- لغزش کم هنگام جابجایی بارها
- حرکت با سرعت بالا به دلیل ضریب مقاومت پایین
- دقت بالا در عملکرد بلند مدت
- عمر طولانی
- امکان سفارشی سازی به دلیل تنوع بالا
