ساخت چرخ دنده ساده باید بر اساس مدول، تعداد دندانه، زاویه فشار، قطر، عرض دنده، متریال و شرایط کاری دستگاه انجام شود. این قطعه را میتوان با استفاده از نقشه فنی یا نمونه موجود تولید کرد؛ اما برای رسیدن به عملکرد مناسب، مشخصاتی مانند سرعت دوران، گشتاور، نوع روانکاری، محل نصب و نحوه اتصال چرخ دنده به شافت نیز باید بررسی شوند. آکوصنعت کیان امکان بررسی و ساخت سفارشی چرخ دنده ساده را برای ماشینآلات و تجهیزات صنعتی فراهم میکند. برای دریافت برآورد دقیق، لازم است نقشه، تصاویر نمونه یا اطلاعات فنی قطعه ارسال شود.

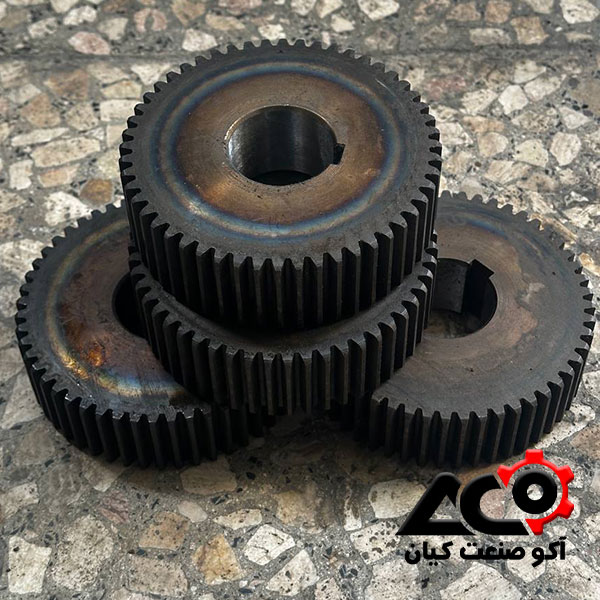

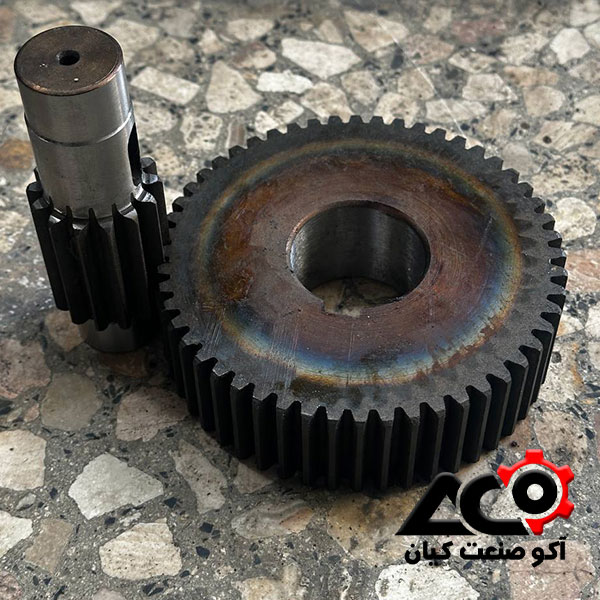

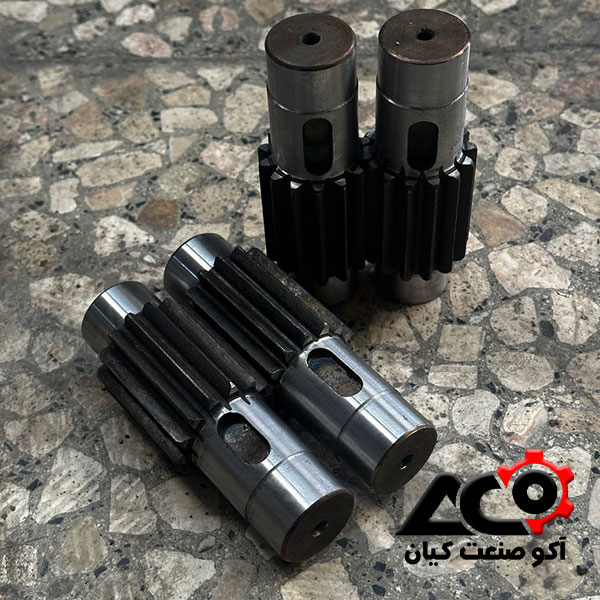

چرخ دنده ساده چیست؟
چرخ دنده ساده یا Spur Gear قطعهای استوانهای با دندانههای مستقیم و موازی با محور دوران است. این قطعه معمولاً برای انتقال حرکت و گشتاور میان دو محور موازی استفاده میشود. زمانی که دندانههای دو چرخ دنده با یکدیگر درگیر میشوند، حرکت از چرخ دنده محرک به چرخ دنده متحرک انتقال پیدا میکند.
ساختار نسبتاً ساده، راندمان مناسب و امکان تولید در ابعاد مختلف باعث شده است که چرخ دنده ساده در بسیاری از گیربکسها، دستگاههای تولیدی، ماشینآلات بستهبندی، تجهیزات انتقال مواد و سیستمهای مکانیکی استفاده شود.
البته ساده بودن شکل ظاهری این قطعه به معنای آسان بودن تولید آن نیست. کوچکترین خطا در مدول، فاصله دندانهها، قطر مرکزی، زاویه فشار یا هممحوری میتواند باعث ایجاد صدا، لرزش، سایش زودهنگام و اختلال در انتقال قدرت شود.
برای مشاهده سایر مدلها میتوانید صفحه انواع چرخ دنده صنعتی را بررسی کنید.
ساخت چرخ دنده ساده بر اساس نقشه
بهترین روش برای سفارش ساخت چرخ دنده ساده، ارائه نقشه فنی کامل است. نقشه باید تمام مشخصاتی را که بر تولید و عملکرد قطعه اثر میگذارند، نشان دهد. ابعاد عمومی بهتنهایی برای ساخت دقیق کافی نیستند و مشخصات هندسی دندانهها نیز باید تعیین شوند.
اطلاعات مهم نقشه عبارتاند از:
- مدول چرخ دنده
- تعداد دندانهها
- زاویه فشار
- قطر خارجی
- قطر دایره گام
- قطر سوراخ مرکزی
- عرض چرخ دنده
- ابعاد شیار خار
- میزان پخ لبهها
- جنس و گرید متریال
- سختی موردنیاز
- نوع عملیات حرارتی
- تلرانسهای ابعادی و هندسی
- زبری سطوح حساس
- تعداد قطعات موردنیاز
در زمان بررسی نقشه باید مشخص شود کدام ابعاد برای مونتاژ و عملکرد قطعه حساس هستند. تعیین تلرانس بسیار بسته برای تمام سطوح میتواند هزینه تولید را بدون ایجاد مزیت فنی افزایش دهد. در مقابل، تلرانس نامناسب در سوراخ مرکزی، شیار خار یا دندانهها ممکن است موجب لقی، نصب نادرست یا سایش نامتقارن شود.
ساخت چرخ دنده ساده از روی نمونه
اگر نقشه اصلی قطعه در دسترس نباشد، امکان بررسی ساخت چرخ دنده ساده از روی نمونه وجود دارد. در این حالت، نمونه باید از نظر میزان سایش، شکستگی، تغییر شکل و سلامت دندانهها ارزیابی شود.
اندازهبرداری مستقیم از یک قطعه فرسوده همیشه مشخصات واقعی قطعه نو را نشان نمیدهد. برای مثال، سایش دندانهها میتواند ضخامت آنها و فاصله مؤثر میان دو چرخ دنده را تغییر دهد. به همین دلیل بهتر است علاوه بر نمونه، اطلاعات چرخ دنده مقابل، فاصله مرکز محورها، محل نصب و شرایط عملکرد دستگاه نیز ارائه شود.
در بررسی نمونه موارد زیر اهمیت دارند:
- تعداد دندانههای سالم
- وضعیت پروفیل دندانهها
- قطر خارجی و داخلی
- عرض قطعه
- ابعاد سوراخ مرکزی
- شکل و ابعاد شیار خار
- آثار ترک یا شکست
- میزان سایش دو طرف دندانه
- وضعیت قطعه مقابل
- علت احتمالی خرابی
- نوع روانکاری مجموعه
- سرعت و بار دستگاه
اگر علت خرابی قطعه قبلی ناشی از ناهممحوری، روانکاری نامناسب یا خرابی شافت باشد، تولید یک قطعه مشابه بدون رفع مشکل اصلی میتواند باعث تکرار خرابی شود.
مشخصات لازم برای سفارش چرخ دنده ساده
| مشخصه | توضیحات موردنیاز |
|---|---|
| مدول | اندازه و ابعاد اصلی دندانهها |
| تعداد دندانه | تعداد دقیق دندانههای چرخ دنده |
| زاویه فشار | مطابق طراحی مجموعه و قطعه مقابل |
| قطر خارجی | قطر نهایی قسمت دندانهدار |
| قطر داخلی | قطر سوراخ مرکزی یا محل نصب |
| عرض دنده | ضخامت مؤثر قسمت دندانهدار |
| شیار خار | عرض، عمق، طول و موقعیت شیار |
| متریال | نوع فولاد، چدن، برنج یا پلیمر |
| سختی | سختی نهایی موردنیاز پس از عملیات |
| تعداد سفارش | نمونهسازی، تکساخت یا تیراژ |
| شرایط کاری | سرعت، بار، دما، ضربه و روانکاری |
| مدارک ورودی | نقشه، فایل سهبعدی یا نمونه فیزیکی |
هرچه اطلاعات سفارش کاملتر باشد، بررسی امکان تولید، انتخاب متریال، تعیین مراحل ساخت و برآورد قیمت با دقت بیشتری انجام میشود.
مدول چرخ دنده ساده چه اهمیتی دارد؟
مدول یکی از مهمترین مشخصات هندسی چرخ دنده است و اندازه نسبی دندانهها را نشان میدهد. دو چرخ دندهای که قرار است با یکدیگر درگیر شوند، باید از نظر مدول و زاویه فشار با یکدیگر سازگار باشند.
انتخاب مدول به عواملی مانند گشتاور، ابعاد مجموعه، تعداد دندانهها، سرعت دوران و شرایط بارگذاری وابسته است. مدول کوچکتر الزاماً بهتر یا اقتصادیتر نیست؛ همانطور که انتخاب مدول بزرگ بدون محاسبه نیز میتواند ابعاد و وزن قطعه را افزایش دهد.
اگر اطلاعات طراحی کامل نیست، بهتر است مدول از روی یک دندانه فرسوده بهتنهایی تشخیص داده نشود. مشخصات قطعه مقابل و فاصله مرکز محورها نیز باید کنترل شوند. توضیحات تخصصی فرمولها و پارامترهای هندسی در مقاله محاسبات چرخ دنده ساده ارائه شده است.
انتخاب متریال برای ساخت چرخ دنده ساده
متریال چرخ دنده باید متناسب با گشتاور، سرعت، ضربه، میزان سایش، شرایط محیطی و روش روانکاری انتخاب شود. نمیتوان یک جنس مشخص را برای تمام کاربردها مناسب دانست.
فولادهای کربنی
فولادهای کربنی برای بسیاری از کاربردهای عمومی قابل بررسی هستند. قابلیت ماشینکاری، دسترسی مناسب و امکان انجام برخی عملیات حرارتی از ویژگیهای این گروه است. گرید دقیق باید با توجه به بار و سختی موردنیاز انتخاب شود.
فولادهای آلیاژی
در کاربردهایی که مقاومت بیشتر در برابر سایش، خستگی، ضربه یا بارهای سنگین نیاز باشد، استفاده از فولادهای آلیاژی قابل بررسی است. انتخاب گرید باید همراه با تعیین روش عملیات حرارتی انجام شود.
چدن
چدن در برخی ماشینآلات و کاربردهای مشخص مورد استفاده قرار میگیرد. قابلیت جذب ارتعاش و ماشینکاری مناسب از ویژگیهای بعضی گریدهای چدن است؛ اما انتخاب آن باید با توجه به احتمال ضربه و نوع بار انجام شود.
برنج و آلیاژهای غیرآهنی
در بعضی تجهیزات خاص، شرایط خوردگی، صدای کارکرد یا ویژگیهای اصطکاکی میتواند استفاده از برنج یا آلیاژهای غیرآهنی را توجیه کند. انتخاب این مواد باید بر اساس کاربرد واقعی باشد.
پلیمرهای صنعتی
چرخ دنده ساده پلیمری در تجهیزات سبک، دستگاههای کمبار و محیطهایی که کاهش وزن یا صدا اهمیت دارد قابل استفاده است. دما، سرعت، رطوبت و مقاومت مکانیکی پلیمر باید پیش از انتخاب بررسی شود.
مراحل ساخت چرخ دنده ساده
۱. بررسی نقشه یا نمونه
در مرحله نخست، مدول، تعداد دندانهها، ابعاد، متریال، شرایط کاری و تعداد سفارش بررسی میشوند. در صورت وجود ابهام، اطلاعات تکمیلی از مشتری دریافت خواهد شد.
۲. انتخاب و آمادهسازی متریال
ماده اولیه بر اساس مشخصات پروژه انتخاب و در ابعاد مناسب آماده میشود. ابعاد قطعه خام باید فضای کافی برای ماشینکاری اولیه و نهایی داشته باشد.
۳. ماشینکاری اولیه
در این مرحله قطر خارجی، سوراخ مرکزی، عرض قطعه و سطوح مرجع ایجاد میشوند. دقت سطوح مرجع اهمیت زیادی دارد؛ زیرا خطا در آنها میتواند بر هممحوری دندانهها اثر بگذارد.
۴. ایجاد شیار خار و جزئیات اتصال
شیار خار، سوراخهای جانبی، رزوه یا سایر بخشهای اتصال مطابق نقشه تولید میشوند. محل و ابعاد این قسمتها باید با شافت و مجموعه انتقال نیرو هماهنگ باشند.
۵. دندهزنی
دندانهها بر اساس مدول، تعداد دندانه و زاویه فشار ایجاد میشوند. انتخاب روش تولید به اندازه قطعه، متریال، دقت موردنیاز و تعداد سفارش وابسته است.
۶. عملیات حرارتی
در صورت نیاز، عملیات حرارتی با هدف افزایش سختی، مقاومت سایشی یا استحکام انجام میشود. نوع عملیات و سختی نهایی باید با گرید متریال و شرایط کاری هماهنگ باشد.
۷. ماشینکاری نهایی
اگر عملیات حرارتی موجب تغییرات ابعادی شود یا سطوحی به دقت بیشتری نیاز داشته باشند، ماشینکاری نهایی انجام میشود.
۸. کنترل کیفیت
در مرحله پایانی، ابعاد و مشخصات مهم با نقشه یا نمونه تأییدشده مقایسه میشوند. پس از تأیید نهایی، قطعه برای تحویل آماده خواهد شد.
کنترل کیفیت چرخ دنده ساده
کنترل کیفیت چرخ دنده فقط به شمارش دندانهها یا اندازهگیری قطر خارجی محدود نمیشود. سوراخ مرکزی، شیار خار و دندانهها باید نسبت به یکدیگر موقعیت صحیحی داشته باشند.
موارد قابل بررسی عبارتاند از:
- مدول و مشخصات دندانه
- تعداد دندانهها
- قطر خارجی و داخلی
- عرض چرخ دنده
- ابعاد شیار خار
- هممحوری سوراخ و دندانهها
- میزان تاب قطعه
- کیفیت سطح دندانهها
- لبههای تیز و پلیسهها
- سختی قطعه در صورت نیاز
- تطابق با نقشه یا نمونه
- وضعیت درگیری با قطعه مقابل
سطح کنترل و مدارک موردنیاز باید هنگام ثبت سفارش مشخص شوند. اگر ارائه گزارش اندازهگیری، گواهی متریال یا کنترل خاصی ضروری است، بهتر است این موضوع پیش از شروع تولید اعلام شود.
تفاوت چرخ دنده ساده و مارپیچ
در چرخ دنده ساده، دندانهها موازی محور هستند و تماس میان دندانهها نسبتاً مستقیم انجام میشود. این ساختار برای بسیاری از سیستمهای دارای محور موازی و سرعتهای معمول مناسب است.
در چرخ دنده مارپیچ، دندانهها زاویهدار هستند و درگیری آنها بهصورت تدریجی انجام میشود. این ویژگی میتواند حرکت نرمتری ایجاد کند؛ اما نیروی محوری، ساخت پیچیدهتر و الزامات نصب متفاوتی دارد. برای بررسی جزئیات این مدل میتوانید صفحه چرخ دنده مارپیچ را مشاهده کنید.
انتخاب میان این دو مدل باید بر اساس سرعت، گشتاور، میزان صدا، فضای نصب، یاتاقانبندی و هزینه تولید انجام شود.
کاربرد چرخ دنده ساده
چرخ دنده ساده در مجموعههایی استفاده میشود که انتقال حرکت میان محورهای موازی موردنیاز است. برخی کاربردهای متداول آن عبارتاند از:
- گیربکسهای صنعتی
- ماشینآلات بستهبندی
- خطوط تولید
- تجهیزات انتقال مواد
- ماشینهای کشاورزی
- دستگاههای برش و فرمدهی
- تجهیزات تعمیرگاهی
- مکانیزمهای تنظیم موقعیت
- دستگاههای چاپ
- ماشینآلات سبک و متوسط
نحوه اتصال چرخ دنده به محور باید با قطر سوراخ، شیار خار، نوع انطباق و گشتاور مجموعه هماهنگ باشد. اگر محور نیز نیازمند بازسازی یا تولید باشد، خدمات ساخت شافت صنعتی قابل بررسی است.
عوامل مؤثر بر قیمت ساخت چرخ دنده ساده
قیمت ساخت چرخ دنده ساده برای تمام سفارشها یکسان نیست و پس از بررسی مشخصات فنی تعیین میشود. مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- جنس و گرید متریال
- قطر و عرض قطعه
- مدول و تعداد دندانهها
- قطر سوراخ مرکزی
- نوع و ابعاد شیار خار
- دقت و تلرانس موردنیاز
- روش دندهزنی
- عملیات حرارتی
- سختی نهایی
- ماشینکاری تکمیلی
- کنترلهای درخواستی
- تعداد سفارش
- ساخت از روی نقشه یا نمونه
- وضعیت نمونه فرسوده
- زمان تحویل مورد انتظار
برای مشاهده توضیحات تکمیلی میتوانید راهنمای قیمت ساخت چرخ دنده صنعتی را مطالعه کنید.
اعلام قیمت دقیق تنها بر اساس نام قطعه امکانپذیر نیست. برای استعلام باید حداقل تصاویر واضح، ابعاد اصلی، تعداد، متریال موردنظر و اطلاعات دستگاه ارائه شوند.
چکلیست سفارش ساخت چرخ دنده ساده
پیش از ارسال سفارش، اطلاعات زیر را آماده کنید:
- نقشه دوبعدی یا سهبعدی
- نمونه فیزیکی در صورت نبود نقشه
- تعداد دندانهها
- مدول و زاویه فشار
- قطر خارجی و داخلی
- عرض دنده
- ابعاد شیار خار
- جنس یا گرید متریال
- سختی و عملیات حرارتی
- سرعت دوران
- میزان بار یا گشتاور
- مشخصات چرخ دنده مقابل
- تعداد قطعات
- زمان تحویل مورد انتظار
- علت خرابی قطعه قبلی
سفارش ساخت چرخ دنده ساده از آکوصنعت کیان
برای سفارش ساخت چرخ دنده ساده میتوانید نقشه فنی، فایل سهبعدی، تصاویر قطعه یا نمونه موجود را برای بررسی ارسال کنید. پس از ارزیابی اطلاعات، امکان تولید، متریال مناسب، مراحل ساخت و عوامل مؤثر بر قیمت مشخص میشوند.
اگر نقشه کامل ندارید، تصاویر واضح از دو طرف قطعه، تعداد دندانهها، قطر خارجی، عرض، قطر سوراخ و اطلاعات دستگاه را آماده کنید. برای ارسال مشخصات و دریافت راهنمایی از صفحه تماس با آکوصنعت کیان اقدام کنید.
سوالات متداول درباره ساخت چرخ دنده ساده
آیا ساخت چرخ دنده ساده بدون نقشه امکانپذیر است؟
اگر نمونه فیزیکی موجود باشد، امکان بررسی ساخت از روی نمونه وجود دارد. میزان سایش نمونه، مشخصات قطعه مقابل و شرایط نصب باید هنگام اندازهبرداری در نظر گرفته شوند.
برای استعلام قیمت چه اطلاعاتی لازم است؟
نقشه یا نمونه، مدول، تعداد دندانه، قطر، عرض، متریال، سختی، تعداد سفارش و زمان تحویل مورد انتظار مهمترین اطلاعات اولیه هستند.
کدام متریال برای چرخ دنده ساده مناسبتر است؟
انتخاب متریال به گشتاور، سرعت، ضربه، سایش، محیط کاری و عملیات حرارتی وابسته است. بدون بررسی کاربرد نمیتوان یک گرید را برای همه سفارشها پیشنهاد کرد.
آیا چرخ دنده ساده امکان عملیات حرارتی دارد؟
بله، در صورت سازگار بودن گرید متریال و نیاز پروژه میتوان عملیات حرارتی مناسب را در نظر گرفت. روش و سختی نهایی باید پیش از تولید مشخص شوند.
علت صدای زیاد چرخ دنده ساده چیست؟
خطای دندانه، لقی نامناسب، ناهممحوری، روانکاری ضعیف، فرسودگی، خرابی یاتاقان یا نصب نادرست میتوانند باعث افزایش صدا شوند. مجموعه باید بهصورت کامل بررسی شود.
