راهنمای جامع و مهندسی پلیت؛ از مبانی مکانیک سازه تا فرآیند ساخت و کاربردهای صنعتی

پایداری، انتقال صحیح بار و دوام سازه‌های مهندسی به جزئیاتی وابسته است که شاید در نگاه اول ساده به نظر برسند. پلیت (Plate) یا صفحه فلزی، یکی از همین قطعات استراتژیک است که به عنوان مرز مشترک میان سازه‌های فلزی، فونداسیون‌های بتنی و تجهیزات سنگین مکانیکی عمل می‌کند. بدون محاسبات دقیق طراحی، شناخت متالورژیکی آلیاژها و اجرای صحیح فرآیند ساخت پلیت، ریسک شکست‌های ناگهانی ساختاری به شدت افزایش می‌یابد.

در این راهنمای مرجع، متخصصان تحقیق و توسعه شرکت آکوصنعت کیان به تشریح همه‌جانبه مکانیک رفتاری، انواع پلیت (از جمله صفحات ستون ساختمانی تا تجهیزات تخصصی مانند پلیت پینچ رول و سیستم‌های روبنده جک)، استانداردهای متالورژیکی و روش‌های ساخت و کنترل کیفیت آن‌ها می‌پردازند.

پلیت چیست؟ تحلیل فیزیکی و مکانیکی

در اصطلاح متالورژی و مهندسی عمران، پلیت به ورق‌های فولادی ضخیمی اطلاق می‌شود که ضخامت آن‌ها معمولاً از ۶ میلی‌متر بیشتر بوده و تحت فرآیند نورد گرم (Hot Rolling) تولید می‌شوند. بر خلاف ورق‌های نازک (Sheets)، پلیت‌ها پایداری خمشی فوق‌العاده‌ای در برابر بارهای عمودی و مایل دارند.

نقش مکانیکی اصلی پلیت:

وقتی یک ستون فلزی بارهای مرده و زنده ساختمان را به فونداسیون منتقل می‌کند، به دلیل کوچک بودن سطح مقطع ستون، تنش فشاری بسیار بالایی ایجاد می‌شود.

با قرار دادن یک پلیت یا صفحه ستون با مساحت بزرگتر ($A$) در زیر ستون، میزان تنش وارده به فونداسیون بتنی به شدت کاهش یافته و به زیر حد مجاز مقاومت فشاری بتن می‌رسد. این عمل مانع از گسیختگی برشی بتن (Punching Shear) و فرورفتگی ستون در پی می‌شود.

انواع پلیت و کاربردهای تخصصی در صنایع مدرن

تقسیم‌بندی صفحات فلزی بر اساس نوع بارگذاری، هندسه و شرایط محیطی کارکرد آن‌ها صورت می‌گیرد. هر یک از این صفحات ویژگی‌های ساختاری منحصربه‌فردی دارند:

۱. بیس پلیت (Base Plate – صفحه ستون)

این قطعه به عنوان رابط صلب یا مفصلی میان ستون‌های فلزی و پی بتنی عمل می‌کند. وظایف بیس پلیت عبارتند از:

• توزیع یکنواخت نیروهای محوری (ثقلی).
• تحمل و انتقال لنگرهای خمشی ناشی از بارهای جانبی (باد و زلزله).
• مقاومت در برابر نیروهای برشی پای ستون به کمک کلیدهای برشی (Shear Keys) یا بولت‌ها.

۲. پلیت پینچ رول (Pinch Roll Plate)

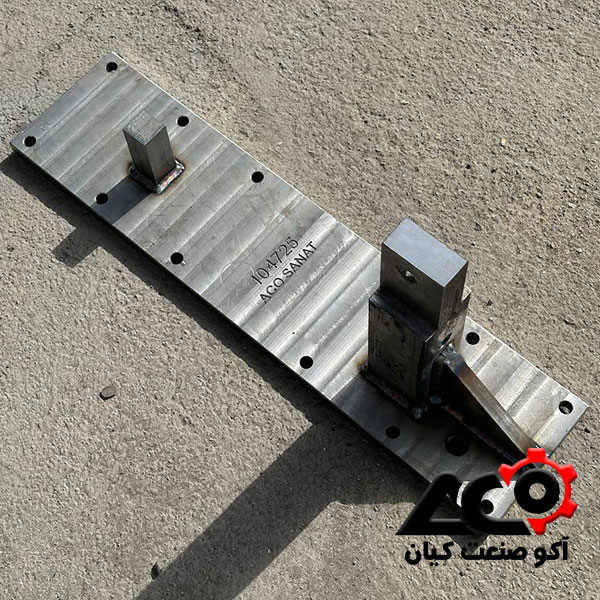

در خطوط نورد پیوسته، صنایع فولادسازی و ورق‌کاری، غلتک‌های کشنده یا پلیت پینچ رول به صورت مداوم ورق‌ های داغ یا سرد را تحت فشار هدایت می‌کنند. پلیت پینچ رول قطعه‌ای مهندسی‌شده و بسیار مقاوم به سایش و حرارت است که به عنوان بدنه اصلی، یاتاقان‌گیر یا صفحات هدایت‌کننده جانبی در شاسی پینچ رول نصب می‌شود. به دلیل ضربه‌های مکانیکی مداوم و اصطکاک بالا، این صفحات از آلیاژهای سخت‌کاری شده تولید می‌شوند.

۳. روبنده جک و سیستم‌های نگهدارنده (Clamp Plates)

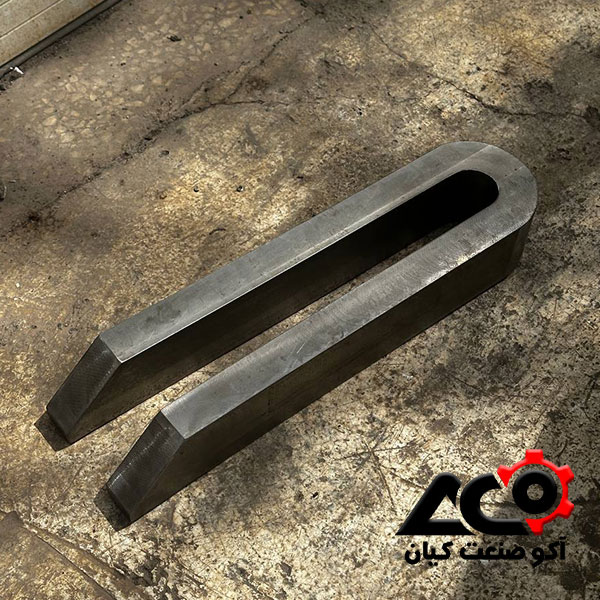

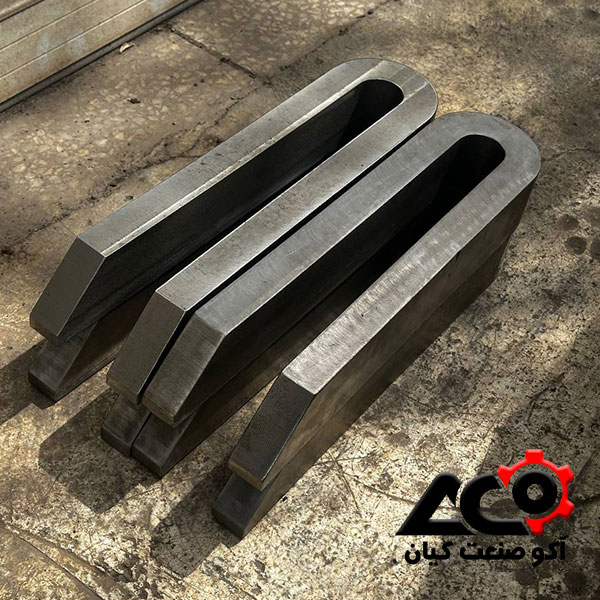

در ماشین‌آلات پرس هیدرولیک، دستگاه‌های قالب‌گیری و جک‌های هیدرولیکی سنگین صنعتی، از قطعاتی تحت عنوان روبنده جک استفاده می‌شود. این قطعات در واقع صفحات فولادی با ضخامت بالا و ماشین‌کاری شده هستند که وظیفه توزیع نیروی پیستون جک بر روی قالب یا قطعه کار را بر عهده دارند. طراحی این صفحات باید به گونه‌ای باشد که تحت فشارهای متمرکز تا صدها تن، دچار کوچکترین دفرمه‌شدن یا خمش نشوند.

۴. ورق‌های اتصال یا گاست پلیت (Gusset Plate)

این صفحات وظیفه متصل کردن اعضای مختلف خرپاها، بادبندها و تیرهای اصلی و فرعی به یکدیگر را در سازه‌های پیچیده ساختمانی و پل‌های فلزی بر عهده دارند. ضخامت و ابعاد گاست پلیت‌ها به طور مستقیم از تحلیل تنش‌های برشی و کششی در گره‌های سازه‌ای به دست می‌آید.

متالورژی و تحلیل آلیاژهای مورد استفاده در ساخت پلیت

انتخاب آلیاژ مناسب مستقیماً بر جوش‌پذیری، مقاومت خمشی، مقاومت به سایش و خوردگی صفحه تأثیرگذار است. در فرآیند ساخت پلیت، متداول‌ترین آلیاژها عبارتند از:

آلیاژهای کربنی ساختمانی (عمران و سازه)

• ST37-2 (S235JR): فولاد نرم یا کم‌کربن با شکل‌پذیری و جوش‌پذیری فوق‌العاده. ایده‌آل برای بیس پلیت‌های ساختمانی معمولی.
• ST52-3 (S355JR): فولاد کم‌آلیاژ با مقاومت بالا (HSLA). به دلیل وجود مقادیر اندک منگنز و سیلیسیم، تنش تسلیم بالاتری داشته و در سازه‌های بلند مرتبه و پل‌سازی کاربرد وسیعی دارد.

آلیاژهای مقاوم به سایش و حرارت (صنعتی و معدنی)

• هاردوکس (Hardox) و دیلیدور (Dillidur): ورق‌های ضدسایش با سختی بالا (از ۴۰۰ تا ۶۰۰ برینل) که در ساخت قطعات درگیر با مواد معدنی و صفحات سایشی صنایع سنگین کاربرد دارند.
• CK45 / CK60: فولادهای متوسط کربن قابل عملیات حرارتی، مناسب برای قطعات مکانیکی ماشین‌آلات، روبنده جک و شاسی غلتک‌ها.

مراحل و تکنولوژی‌ های فرآیند ساخت پلیت در آکوصنعت کیان

فرآیند ساخت پلیت در صنایع پیشرفته شامل مراحل دقیق متالورژیکی و مکانیکی است تا محصول نهایی فاقد هرگونه تنش پسماند یا اعوجاج باشد:

[اسلب آلیاژی] ➔ [کوره پیش‌گرم پیشرفته] ➔ [نورد گرم و کاهش ضخامت] ➔ [تنش‌زدایی حرارتی] ➔ [برشکاری CNC] ➔ [تست‌های غیرمخرب (NDT)]

۱. نورد گرم (Hot Rolling)

اسلب‌های فولادی تا دمای تبلور مجدد (بالای ۱۱۰۰ درجه سانتی‌گراد) گرم شده و از میان غلطک‌های نورد تحت فشار بسیار بالا عبور داده می‌شوند تا به ضخامت یکنواخت و ساختار دانه‌بندی ریز متالورژیکی دست یابند.

۲. تنش‌زدایی و تسطیح (Leveling & Stress Relieving)

پس از نورد، پلیت‌ها ممکن است به دلیل سرد شدن ناهمگون دچار تنش‌های داخلی شوند. فرآیند تسطیح سرد یا گرم و عملیات حرارتی تنش‌زدایی باعث افزایش پایداری ابعادی قطعه در زمان ماشین‌کاری و برشکاری بعدی می‌شود.

۳. برشکاری پیشرفته CNC

برش صفحات با ضخامت بالا نیاز به دقت و عدم انتقال حرارت شدید به لبه‌ های برش دارد تا ساختار کریستالی فولاد آسیب نبیند. روش‌های متداول شامل:

• برش پلاسما با دقت بالا (High-Definition Plasma): برای ضخامت‌های متوسط با سرعت و کیفیت لبه عالی.
• برش هواگاز (Oxy-Fuel Cutting): برای صفحات بسیار ضخیم (بالای ۵۰ میلی‌متر).
• برش واترجت (Waterjet): برای قطعاتی که هرگونه تغییرات دمایی (HAZ – Heat Affected Zone) در لبه‌ های آن‌ها ممنوع است.

طراحی مهندسی بیس پلیت؛ فرمول‌ها و اصول پایداری

در طراحی مهندسی یک بیس پلیت، دو مود شکست اصلی مورد بررسی قرار می‌گیرد:

1. تسلیم خمشی صفحه ستون: به علت نیروهای رو به بالای بتن (فشار تماسی فونداسیون)، صفحه تمایل به خم شدن به سمت بالا حول لبه‌های ستون دارد.

2. شکست کششی بولت‌ها: در زمان اعمال بارهای جانبی شدید، باد یا زلزله، یک سمت ستون تحت کشش قرار گرفته و نیروی کششی شدیدی به انکر بولت‌ها وارد می‌شود که باید بر اساس استاندارد AISC یا مبحث دهم مقررات ملی ساختمان طراحی شوند.

جدول مقایسه کاربردی انواع صفحات فلزی صنعتی

سوالات متداول پلیت

دلیل استفاده از ورق‌های سخت‌کننده (Stiffeners) روی پلیت چیست؟

زمانی که بارهای وارده به ستون بسیار سنگین یا لنگرهای خمشی بزرگ باشند، ضخامت محاسباتی پلیت به شدت بالا می‌رود که غیراقتصادی است. با جوش دادن ورق‌های سخت‌کننده عمودی (لچکی)، صلبیت خمشی صفحه افزایش یافته و می‌توان ضخامت کلی صفحه ستون را بدون کاهش ضریب ایمنی، به حداقل رساند.

نقش ملات گروت در زیر بیس پلیت چیست؟

بتن فونداسیون پس از قالب‌برداری هرگز کاملاً صاف و تراز نیست. ملات گروت که نوعی ملات روان با مقاومت فشاری بسیار بالا و فاقد انقباض (Non-Shrink) است، زیر بیس پلیت ریخته می‌شود تا فاصله خالی را کاملاً پر کرده و از تماس نقطه‌ای فلز با بتن و شکست‌های موضعی پی جلوگیری کند.

چگونه می‌توان کیفیت جوشکاری روی پلیت را ارزیابی کرد؟

با توجه به ضخامت بالای صفحات، استفاده از تست‌های غیرمخرب (NDT) شامل تست التراسونیک (UT) برای شناسایی عیوب داخلی ذوب، تست ذرات مغناطیسی (MT) و تست مایعات نافذ (PT) جهت بررسی ترک‌های سطحی جوش کاملاً الزامی است.

خرید و خدمات ساخت تخصصی در آکوصنعت کیان

صنایع سنگین و سازه‌های مهندسی نیازمند دقت بالا در متریال مصرفی و تلورانس‌های ابعادی قطعات فلزی هستند. شرکت آکوصنعت کیان با بهره‌گیری از خطوط پیشرفته ماشین‌کاری، برشکاری CNC دقیق و با تکیه بر دانش مهندسان متالورژی و عمران، آماده ارائه خدمات مشاوره، طراحی و ساخت انواع پلیت، صفحات ستون با ابعاد سفارشی، پلیت پینچ رول و تجهیزات وابسته به سیستم‌های روبنده جک می‌باشد.
