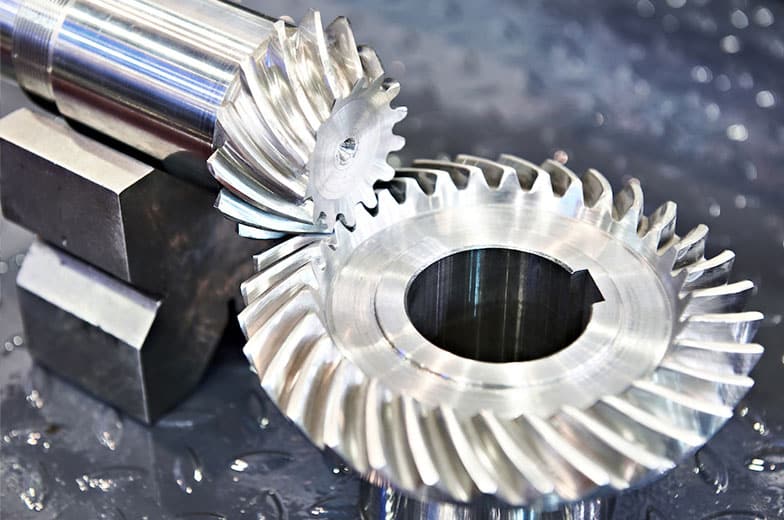

اجرای چرخ دنده مارپیچ

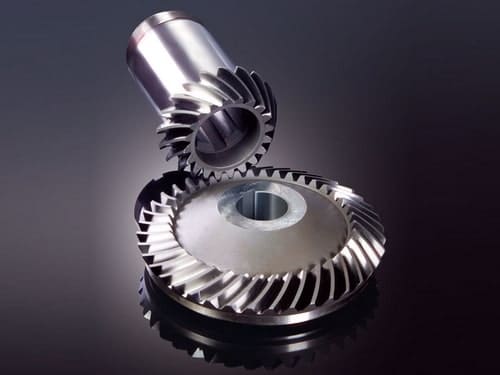

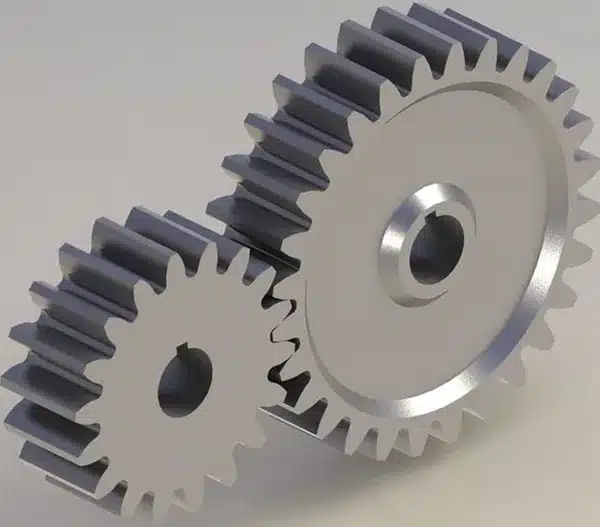

چرخ دنده مارپیچ (یا چرخدنده های هلیکال) یکی از انواع رایج چرخ دندهها در سیستم های انتقال قدرت هستند. در این مقاله، به بررسی نحوه اجرای چرخ دنده مارپیچ، مزایا و معایب آن، کاربردها و مراحل اجرای آن پرداخته خواهد شد.
1. اصول عملکرد چرخدنده مارپیچ
چرخ دنده های مارپیچ به این صورت عمل میکنند که دندانه های آن ها در زاویه ای نسبت به محور چرخ دنده قرار میگیرند. این زاویه باعث میشود که در هنگام چرخش، تماس بین دندانههای چرخدنده ها به طور تدریجی و نه هم زمان برقرار شود. این تدریجی بودن تماس بین دندانه ها موجب کاهش ضربه و نویز در حین کار می شود.
از آن جایی که دندانه ها به صورت زاویه دار هستند، چرخ دنده های مارپیچ نیروهای محوری (نیروهایی که در جهت موازی با محور چرخ دنده عمل می کنند) را ایجاد می کنند. این نیروها باید توسط یاتاقان ها مهار شوند تا عملکرد صحیح سیستم حفظ شود.
2. طراحی و پارامترهای مهم چرخدنده مارپیچ
برای طراحی چرخ دنده مارپیچ، چندین پارامتر باید در نظر گرفته شود که هر کدام تأثیر مهمی بر عملکرد و کارایی آن دارند:
2.1. زاویه مارپیچ
زاویه مارپیچ یکی از مهم ترین پارامترها در طراحی چرخ دنده مارپیچ است. زاویه معمولاً بین 15 تا 30 درجه انتخاب میشود، اما این مقدار به نوع کاربرد و نیازهای سیستم بستگی دارد. زاویه بیشتر باعث افزایش نیروهای محوری و همچنین کارایی بهتر در انتقال نیرو می شود.
2.2. مدول چرخدنده
مدول یک چرخدنده معیاری برای اندازه دندانههاست و با توجه به قدرت مورد نیاز و فضای موجود تعیین میشود. مدول بزرگتر به معنای دندانههای قویتر و چرخدندههای بزرگتر است که میتوانند بارهای بیشتری را تحمل کنند.
2.3. تعداد دندانهها
تعداد دندانههای یک چرخدنده مارپیچ بهطور مستقیم بر عملکرد آن تأثیر میگذارد. هرچه تعداد دندانهها بیشتر باشد، تماس بین دندانهها نرمتر و عملکرد چرخدنده بهتر میشود.
3. مواد استفاده شده در ساخت چرخدنده مارپیچ
انتخاب مواد برای ساخت چرخدندههای مارپیچ بستگی به نوع کاربرد و شرایط کاری دارد.
- فولاد آلیاژی: به دلیل مقاومت بالای فولاد در برابر سایش و تحمل بار، معمولاً برای چرخدندههای سنگین استفاده میشود.
- برنز: در شرایطی که نیاز به کاهش سایش و اصطکاک وجود دارد، از برنز استفاده میشود، بهویژه در ماشینآلات صنعتی که نیاز به دقت بالا دارند.
- پلاستیکهای مهندسی: در کاربردهای سبکتر که بار کمتری دارند و نیاز به عملکرد بیصدا دارند، از پلاستیکهای مهندسی مانند نایلون استفاده میشود.
4. روشهای ساخت چرخدنده مارپیچ
تولید چرخدندههای مارپیچ به چند روش اصلی انجام میشود که عبارتند از:
4.1. تراشکاری
تراشکاری با استفاده از دستگاههای تراش چرخدنده بهمنظور ایجاد دندانههای مارپیچ انجام میشود. این روش دقت بالایی دارد و برای ساخت چرخدندههای فلزی رایج است.
4.2. سنگزنی
در صورتی که نیاز به دقت بیشتری باشد، از سنگزنی برای پرداخت نهایی چرخدنده استفاده میشود. سنگزنی باعث بهبود سطح دندانهها و کاهش سایش میشود.
4.3. قالبگیری تزریقی
برای تولید چرخ دنده های پلاستیکی، از روش قالبگیری تزریقی استفاده میشود که به دلیل سرعت بالا و هزینه کم، برای تولید انبوه مناسب است.
5. نکات کلیدی در نصب و تنظیم چرخ دنده مارپیچ
اجرای صحیح چرخ دنده مارپیچ نیازمند توجه به جزئیاتی است که شامل موارد زیر میشوند:
5.1. تنظیم فاصله مرکزی
فاصله بین مراکز دو چرخ دنده باید به طور دقیق تنظیم شود تا تماس بین دندانه ها به درستی برقرار شود. تنظیم نادرست این فاصله می تواند منجر به سایش سریع یا عملکرد نامطلوب شود.
5.2. استفاده از یاتاقانهای مناسب
به دلیل نیروهای محوری ایجاد شده، استفاده از یاتاقان های قوی و مناسب که بتوانند این نیروها را تحمل کنند بسیار ضروری است. یاتاقان های زاویه دار یا رولربیرینگ ها می توانند انتخاب مناسبی باشند.
5.3. روانکاری منظم
برای کاهش سایش و حرارت تولید شده، روانکاری منظم و استفاده از روانکارهای مناسب اهمیت زیادی دارد.
6. تکنولوژیهای جدید و بهبودهای نوین در چرخدنده مارپیچ
پیشرفت های تکنولوژیکی اخیر به بهبود عملکرد چرخ دنده های مارپیچ کمک کردهاند. برخی از این نوآوری ها شامل:
- استفاده از مواد کامپوزیتی پیشرفته: مواد جدیدتر مانند کامپوزیت های فلزی و پلاستیکی میتوانند ترکیبی از وزن کم و مقاومت بالا را فراهم کنند.
- طراحی بهینه با کمک نرمافزارهای شبیهسازی: شبیه سازی های پیشرفته می توانند به بهینه سازی طراحی چرخ دنده ها و کاهش نقاط تنش کمک کنند.
- روانکارهای نانو: روانکارهایی که از فناوری نانو بهره میبرند، میتوانند به کاهش اصطکاک و سایش کمک کنند و طول عمر چرخدنده ها را افزایش دهند.
7. چالشهای ویژه در کاربردهای خاص
برخی از کاربردهای چرخ دنده های مارپیچ مانند صنایع هوافضا یا خودروها با چالش های ویژهای مواجه هستند:
- دمای بالا: در برخی از کاربردها، چرخدنده ها باید در دماهای بسیار بالا کار کنند که نیاز به مواد مقاوم به حرارت و روانکارهای ویژه دارند.
- بارگذاری متغیر: در صنایعی که بارهای دینامیکی وجود دارد، طراحی و اجرای چرخ دنده ها باید به گونه ای باشد که توانایی تحمل بارهای متغیر را داشته باشند.
- فشارهای محیطی: در محیط های خاص مانند زیر آب یا فضا، شرایط محیطی می تواند بر عملکرد چرخ دندهها تأثیرگذار باشد و نیاز به طراحیهای مقاوم به خوردگی یا خلاء وجود دارد.
طراحی چرخدنده مارپیچ
قبل از هر چیز، باید چرخ دنده مارپیچ طراحی شود. در این مرحله، پارامترهای کلیدی مانند قطر چرخدنده، تعداد دندانه ها، زاویه مارپیچ، مدول چرخ دنده و مواد ساخت تعیین میشوند. این پارامترها با توجه به نوع کاربرد و نیازهای انتقال قدرت سیستم انتخاب میشوند.
- زاویه مارپیچ: این زاویه معمولاً بین ۱۵ تا ۳۰ درجه انتخاب میشود و تأثیر زیادی بر عملکرد چرخ دنده دارد.
- تعداد دندانهها و مدول: انتخاب تعداد دندانه ها و مدول بستگی به قدرت مورد نیاز و شرایط کاری دارد.
روشهای ساخت چرخدنده مارپیچ
برای تولید چرخدنده مارپیچ، روش های مختلفی به کار می رود که هر یک برای مواد و دقت های مختلف مناسب است. در ادامه به رایج ترین روش های ساخت اشاره شده است:
تراشکاری با دستگاههای چرخدندهتراش (Gear Hobbing)
یکی از روشهای رایج برای ساخت چرخ دنده مارپیچ، استفاده از دستگاه های چرخ دنده تراش است. این روش شامل مراحل زیر است:
- نصب قطعه کار و ابزار تراش: قطعه کار (معمولاً یک دیسک فلزی) بر روی دستگاه نصب میشود و ابزار تراش (Hob) که دارای دندانه هایی برای برش دندانه های چرخدنده است، تنظیم میشود.
- تنظیم زاویه مارپیچ: زاویه مارپیچ تنظیم میشود تا دندانه ها بهصورت مارپیچی برش داده شوند.
- تراش دندانهها: دستگاه با چرخش همزمان قطعه کار و ابزار تراش، دندانههای چرخدنده را بهصورت مارپیچی بر روی قطعه ایجاد میکند.
