کوپلینگ قطعهای مکانیکی برای اتصال دو شافت و انتقال گشتاور و حرکت دورانی از دستگاه محرک به دستگاه متحرک است. کوپلینگ با توجه به نوع خود میتواند مقدار مشخصی از ناهمراستایی، لرزش یا ضربه را نیز تحمل کند. موتور و پمپ، الکتروموتور و گیربکس یا گیربکس و نوار نقاله نمونههایی از تجهیزات متصلشده با کوپلینگ هستند.
انتخاب کوپلینگ تنها بر اساس قطر شافت انجام نمیشود. گشتاور، سرعت دوران، نوع بار، میزان ناهمراستایی، شرایط محیطی، فضای نصب و نحوه نگهداری همگی بر انتخاب مدل مناسب اثر دارند. کوپلینگهای صلب، انعطافپذیر، دندهای، دیسکی، زنجیری و پینی و بوش هرکدام برای شرایط متفاوتی طراحی میشوند.
در این راهنما با نحوه عملکرد، اجزا، کاربردها، انواع کوپلینگ صنعتی، دلایل خرابی و نکات نگهداری آن آشنا میشوید.
کوپلینگ چگونه کار میکند؟
برای درک نحوه عملکرد کوپلینگ میتوان یک مجموعه شامل الکتروموتور و پمپ را در نظر گرفت. شافت موتور هنگام کار میچرخد و باید این حرکت را به شافت پمپ انتقال دهد. یک نیمه کوپلینگ روی شافت موتور و نیمه دیگر روی شافت پمپ نصب میشود. پس از اتصال دو نیمه، گشتاور تولیدشده توسط موتور از طریق کوپلینگ به پمپ منتقل خواهد شد.
مسیر ساده انتقال نیرو به این صورت است:
- دستگاه محرک مانند الکتروموتور گشتاور تولید میکند.
- شافت محرک حرکت دورانی را به هاب اول کوپلینگ منتقل میکند.
- گشتاور از طریق بخش میانی یا اتصال مکانیکی کوپلینگ عبور میکند.
- هاب دوم حرکت را به شافت دستگاه متحرک انتقال میدهد.
- تجهیز متحرک مانند پمپ، فن یا گیربکس شروع به کار میکند.
نحوه عبور گشتاور در مدلهای مختلف یکسان نیست. در کوپلینگ صلب، نیرو از طریق یک اتصال نسبتاً یکپارچه منتقل میشود. در کوپلینگ الاستومری، یک قطعه پلیمری میان هابها قرار دارد. در کوپلینگ دندهای، انتقال نیرو با درگیری دندانههای هاب و غلاف انجام میشود. در مدل دیسکی نیز دیسکهای فلزی انعطافپذیر بخشی از مسیر انتقال گشتاور هستند.
کوپلینگ نباید در شرایطی فراتر از ظرفیت طراحی خود کار کند. گشتاور زیاد، دور بالا، ناهمراستایی بیش از حد یا نصب نادرست میتواند عمر قطعه و تجهیزات متصل را کاهش دهد.
وظیفه کوپلینگ چیست؟
مهمترین وظیفه کوپلینگ انتقال گشتاور میان دو شافت است؛ اما بعضی مدلها وظایف دیگری نیز انجام میدهند. قابلیت واقعی هر کوپلینگ به ساختار و مشخصات آن بستگی دارد.
انتقال گشتاور
کوپلینگ حرکت دورانی را از شافت محرک به شافت متحرک منتقل میکند. ظرفیت انتقال گشتاور باید با توان، سرعت و نوع بار دستگاه هماهنگ باشد.
اتصال دو شافت
گاهی قطر دو شافت با یکدیگر برابر نیست. کوپلینگ میتواند با دو سوراخ داخلی متفاوت ساخته شود تا این محورها را به یکدیگر متصل کند؛ البته ضخامت هاب و ظرفیت آن باید پس از انتخاب قطر داخلی کنترل شوند.
تحمل محدود ناهمراستایی
بعضی کوپلینگهای انعطافپذیر میتوانند مقدار مشخصی از ناهمراستایی زاویهای، موازی یا محوری را تحمل کنند. این قابلیت محدود است و نباید جایگزین همراستاسازی اصولی دستگاه شود.
کاهش انتقال ضربه و لرزش
در بعضی مدلهای الاستومری، عضو انعطافپذیر میتواند بخشی از ضربه و ارتعاش را جذب کند. میزان این قابلیت به جنس، ابعاد و طراحی عنصر انعطافپذیر بستگی دارد.
تسهیل تعمیر و نگهداری
وجود کوپلینگ امکان جداسازی موتور، پمپ، گیربکس یا تجهیز دیگر را فراهم میکند. برخی مدلها بدون جابهجایی زیاد دستگاهها باز و بسته میشوند و میتوانند فرایند تعمیر را آسانتر کنند.
حفاظت از تجهیزات
بعضی کوپلینگهای خاص با عضو برشی یا سازوکار محدودکننده گشتاور طراحی میشوند تا در صورت اضافهبار، مسیر انتقال نیرو را قطع یا محدود کنند. تمام کوپلینگها چنین قابلیتی ندارند؛ بنابراین نباید هر مدل را بهعنوان محافظ اضافهبار در نظر گرفت.

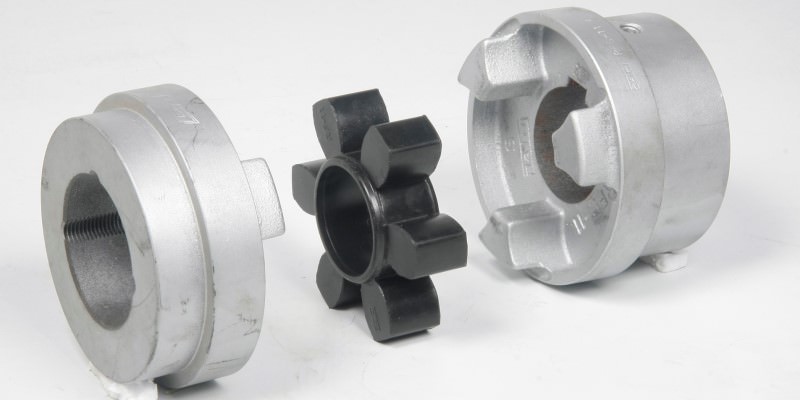

اجزای کوپلینگ صنعتی
ساختار کوپلینگ بر اساس نوع آن تغییر میکند، اما بسیاری از مدلها از اجزای زیر تشکیل شدهاند:
هاب کوپلینگ
هاب بخشی است که روی شافت نصب میشود. سوراخ داخلی هاب باید با قطر و نوع انطباق شافت هماهنگ باشد. هاب میتواند دارای شیار خار، هزارخار، پیچ تثبیت، بوش مخروطی یا اتصال فشاری باشد.
عضو انتقالدهنده گشتاور
این بخش ممکن است یک قطعه صلب، عنصر لاستیکی، مجموعه دیسک، زنجیر، پین و بوش یا دندانههای درگیر باشد. عملکرد اصلی کوپلینگ به طراحی همین قسمت وابسته است.
شیار خار و خار
خار بین شافت و هاب قرار میگیرد و به انتقال گشتاور کمک میکند. ابعاد نامناسب، لقی یا تمرکز تنش در شیار خار میتواند موجب تغییر شکل یا شکست شود.
پیچ و مهرهها
در کوپلینگهای فلنجی، دیسکی، پینی و مدلهای چندقطعهای از پیچ و مهره برای اتصال اجزا استفاده میشود. گرید، ابعاد و نحوه بستن پیچها در عملکرد مجموعه اهمیت دارند.
اسپیسر
اسپیسر قطعهای است که فاصله میان دو هاب را ایجاد میکند. استفاده از اسپیسر ممکن است دسترسی به آببندی، یاتاقان یا تجهیزات میانی را بدون جابهجایی موتور و دستگاه متحرک آسانتر کند.
عضو انعطافپذیر
در برخی مدلها، قطعه لاستیکی، پلیمری یا فلزی انعطافپذیر وجود دارد. این عضو میتواند بخشی از ناهمراستایی، ضربه یا ارتعاش را تحمل کند و معمولاً باید در برنامه بازرسی قرار گیرد.
غلاف و آببند
در کوپلینگ دندهای، غلاف دندانهدار روی هابها قرار میگیرد. آببند نیز از خروج روانکار و ورود آلودگی جلوگیری میکند.

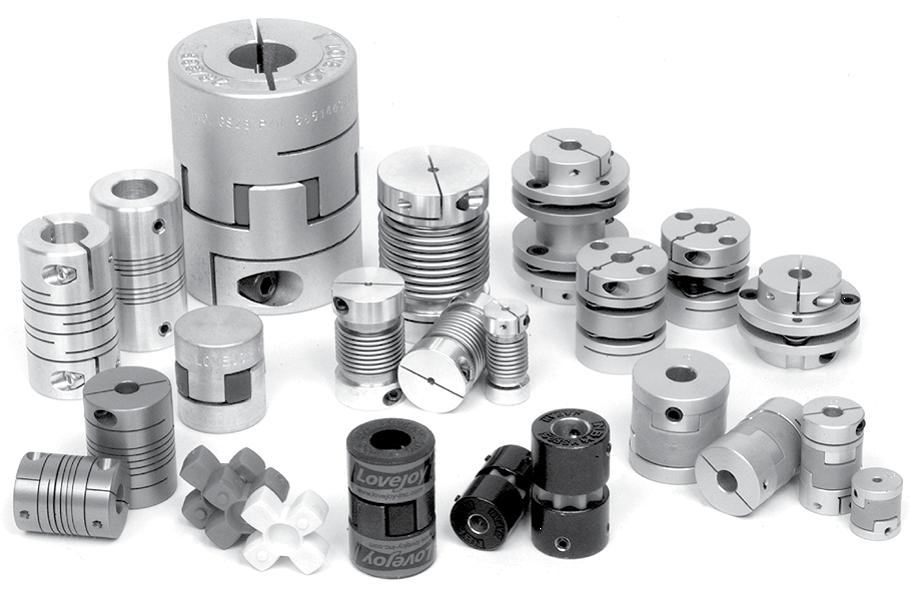

انواع کوپلینگ شفت
کوپلینگهای شفت بر اساس ساختار و قابلیت انعطاف به گروههای مختلف تقسیم میشوند. برای مشاهده دستهبندی محصولی و مقایسه گزینههای قابل سفارش میتوانید صفحه انواع کوپلینگ صنعتی را بررسی کنید.

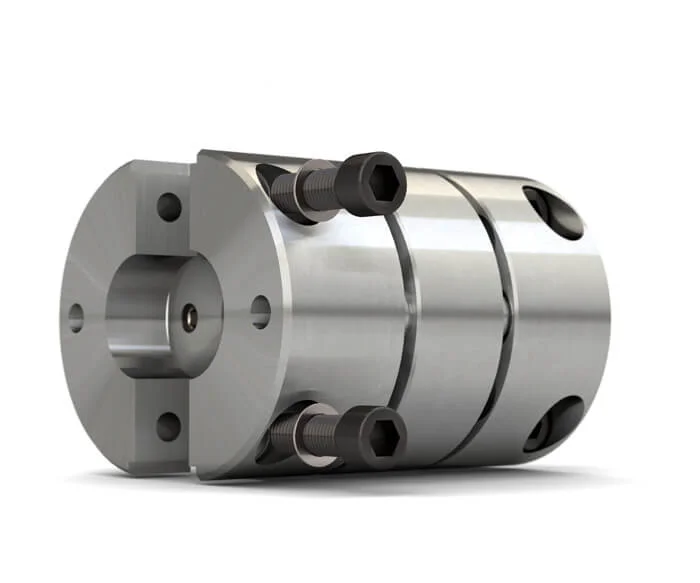

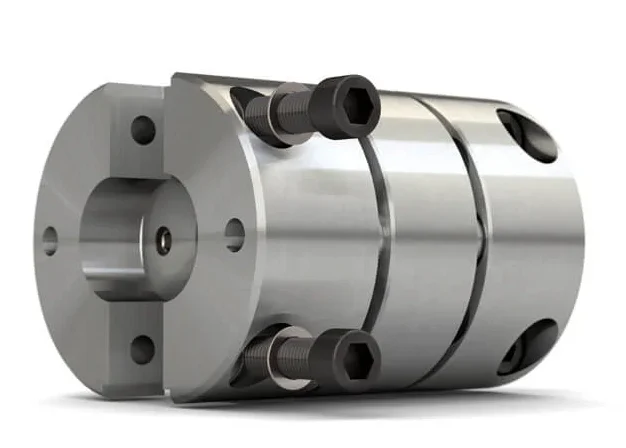

کوپلینگ صلب
کوپلینگ صلب دو شافت را با کمترین انعطاف به یکدیگر متصل میکند. این مدل در سیستمهایی قابلاستفاده است که محورهای آنها با دقت همراستا شدهاند و تغییر موقعیت میان دو شافت محدود است.
مزایای کوپلینگ صلب
- ساختار نسبتاً ساده
- انتقال مستقیم گشتاور
- امکان تولید در ابعاد مختلف
- تعداد محدود اجزای مصرفی
- مناسببودن برای بعضی اتصالات دقیق و ثابت
محدودیتهای کوپلینگ صلب
- حساسیت زیاد به ناهمراستایی
- انتقال ضربه و ارتعاش به تجهیزات
- افزایش بار یاتاقان در صورت نصب نادرست
- مناسبنبودن برای شاسیهای دارای جابهجایی محسوس
- نیاز به کنترل دقیق هممحوری شافتها
کوپلینگ بوشی، پوستهای و بعضی کوپلینگهای فلنجی در گروه مدلهای صلب قرار میگیرند.
کوپلینگ انعطافپذیر
کوپلینگ انعطافپذیر میتواند مقدار محدودی از ناهمراستایی یا ضربه را تحمل کند. انعطاف ممکن است از طریق یک عضو الاستومری، دیسک فلزی، دندانههای خاص یا سازوکار مکانیکی ایجاد شود.
این مدلها نیز به همراستاسازی نیاز دارند. انعطاف کوپلینگ برای جبران خطاهای جزئی و تغییرات محدود طراحی شده است، نه برای پوشاندن نصب نادرست و شدید.
مزایای کوپلینگ انعطافپذیر
- تحمل مقدار مشخصی از ناهمراستایی
- کاهش اثر بعضی ضربهها در مدلهای مناسب
- تنوع زیاد برای سرعتها و گشتاورهای مختلف
- امکان انتخاب بر اساس شرایط محیطی
- کاهش انتقال بعضی ارتعاشات در مدلهای الاستومری
محدودیتهای کوپلینگ انعطافپذیر
- وجود اجزای مصرفی در برخی مدلها
- حساسیت به دما یا مواد شیمیایی
- نیاز به نگهداری و بازرسی
- محدودیت مشخص برای ناهمراستایی
- پیچیدگی بیشتر نسبت به مدل صلب
کوپلینگ فلنجی
کوپلینگ فلنجی معمولاً از دو فلنج تشکیل میشود که هرکدام روی یک شافت نصب شده و با پیچ به یکدیگر متصل میشوند. این مدل میتواند صلب یا دارای بوشها و اجزای انعطافپذیر باشد.
در کوپلینگ فلنجی، قطر و تعداد پیچها، ضخامت فلنج، قطر دایره پیچ، جنس متریال و هممحوری سوراخها باید با گشتاور سیستم سازگار باشند. شلشدن پیچها یا وجود تاب در فلنج میتواند موجب ضربه، صدا و افزایش لرزش شود.

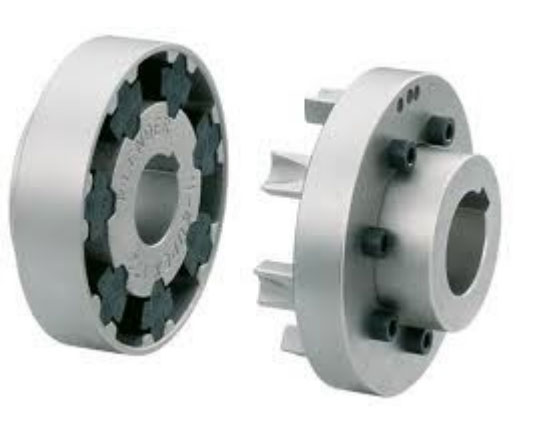

کوپلینگ الاستومری
کوپلینگ الاستومری از یک عضو لاستیکی یا پلیمری برای انتقال نیرو و ایجاد انعطاف استفاده میکند. کوپلینگ فکی، لقمهای، لاستیکی و بعضی مدلهای پینی و بوش در این گروه قرار میگیرند.
کاربرد کوپلینگ الاستومری
این مدل در برخی پمپها، فنها، گیربکسها، کمپرسورها و ماشینآلات عمومی استفاده میشود. انتخاب عنصر الاستومری باید بر اساس دما، سرعت، گشتاور، تماس با روغن و شرایط محیطی انجام شود.
خرابیهای رایج عضو الاستومری
- ترکخوردگی
- سختشدن یا شکنندگی
- تغییر شکل
- پارگی
- ذوب یا تخریب حرارتی
- آسیب ناشی از تماس با روغن یا مواد شیمیایی
- فرسایش ناشی از ناهمراستایی
رنگ یا ظاهر قطعه بهتنهایی معیار مناسبی برای تشخیص جنس و ظرفیت آن نیست.
کوپلینگ دندهای
کوپلینگ دندهای از هابهایی با دندانه خارجی و غلافی با دندانه داخلی تشکیل میشود. درگیری دندانهها گشتاور را انتقال میدهد و شکل خاص آنها میتواند مقدار محدودی از ناهمراستایی را تحمل کند.
این مدل در بعضی ماشینآلات سنگین، تجهیزات معدنی، صنایع فولادی و سیستمهای انتقال قدرت با گشتاور بالا استفاده میشود. کوپلینگ دندهای برای عملکرد مناسب معمولاً به روانکاری، آببندی و نصب دقیق نیاز دارد.
برای آشنایی کامل با اجزا، کاربرد و شرایط نگهداری این مدل، صفحه کوپلینگ دندهای را مطالعه کنید.
مشکلات احتمالی کوپلینگ دندهای
- سایش دندانهها
- نشت یا کمبود روانکار
- خرابی آببند
- افزایش لقی
- خوردگی
- ترک یا شکست دندانه
- گرمشدن مجموعه
- خرابی ناشی از ناهمراستایی بیش از حد
کوپلینگ دیسکی
کوپلینگ دیسکی با استفاده از مجموعهای از صفحات فلزی انعطافپذیر گشتاور را انتقال میدهد. تغییر شکل محدود دیسکها امکان تحمل مقدار مشخصی از جابهجایی محوری یا ناهمراستایی زاویهای را فراهم میکند.
این مدل به دلیل استفادهنکردن از عضو لاستیکی میتواند برای بعضی کاربردهای دقیق، دور بالا یا شرایط دمایی خاص قابلبررسی باشد. کوپلینگ دیسکی باید با توجه به گشتاور، سرعت، فاصله شافتها، تعداد دیسکها، جنس صفحات و نحوه اتصال انتخاب شود.
نکات نگهداری کوپلینگ دیسکی
- دیسکها از نظر ترک و تغییر شکل کنترل شوند.
- پیچها با روش و گشتاور مناسب بسته شوند.
- فاصله میان هابها مطابق مشخصات تنظیم شود.
- از واردکردن فشار غیرضروری به دیسکها هنگام نصب خودداری شود.
- ناهمراستایی از ظرفیت مجاز بیشتر نباشد.
- ارتعاش دستگاه پس از راهاندازی بررسی شود.
کوپلینگ زنجیری
کوپلینگ زنجیری از دو چرخ زنجیر و یک زنجیر مشترک تشکیل میشود. زنجیر روی دندانههای دو هاب قرار میگیرد و حرکت را میان شافتها منتقل میکند. این مدل ساختار قابلجداسازی دارد و در بعضی تجهیزات با سرعت و گشتاور متوسط یا زیاد استفاده میشود.
کوپلینگ زنجیری به روانکاری، کنترل سایش و معمولاً محافظ نیاز دارد. کشیدگی زنجیر، فرسودگی دندانهها یا آلودگی روانکار میتواند لقی و صدا را افزایش دهد.
کوپلینگ پینی و بوش
در کوپلینگ پینی و بوش، پینها میان دو فلنج قرار دارند و بوشهای لاستیکی یا پلیمری بخشی از ضربه و ناهمراستایی محدود را تحمل میکنند. این مدل در بعضی پمپها، فنها و تجهیزات عمومی استفاده میشود.
بوشها جزو اجزای مصرفی هستند. فرسودگی آنها میتواند باعث افزایش لقی، ضربهزدن پینها و آسیب فلنج شود. تعویض بوش باید همراه با بررسی سلامت پین و سوراخهای فلنج انجام شود.

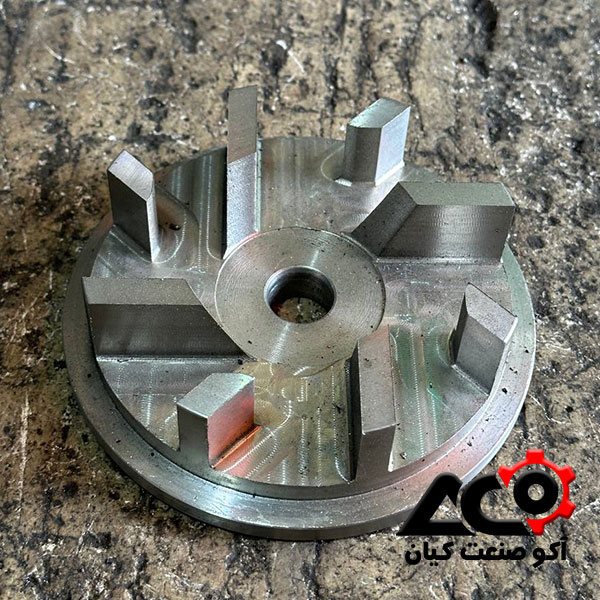

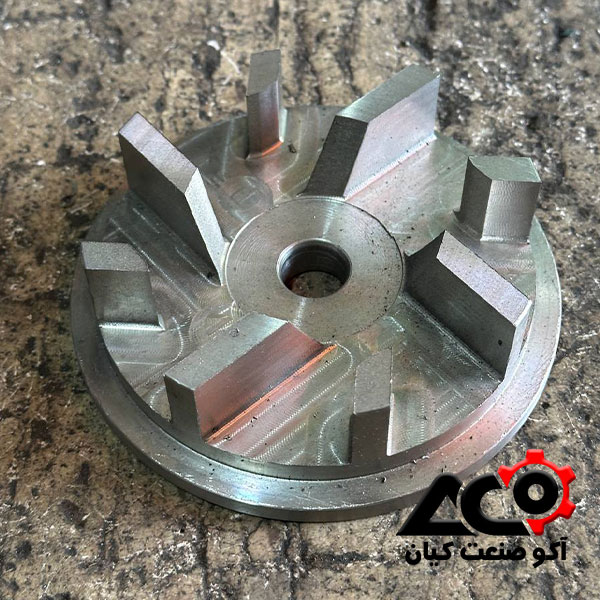

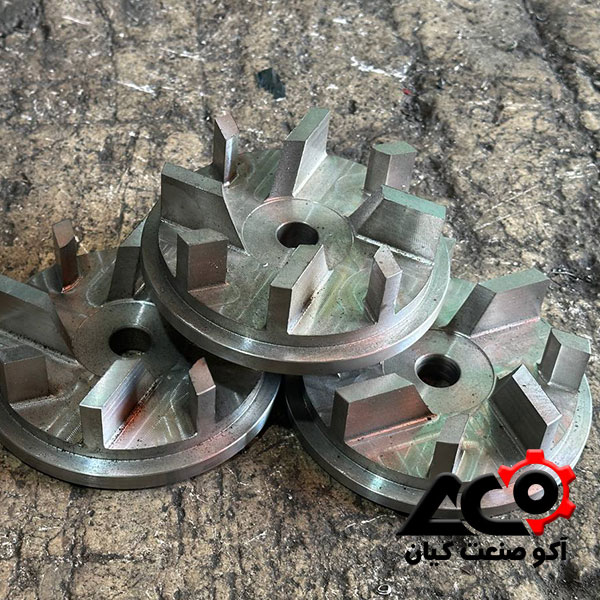

کوپلینگ فکی
کوپلینگ فکی معمولاً دارای دو هاب با فکهای درگیر و یک قطعه الاستومری در میان آنهاست. این عضو میانی گشتاور را منتقل کرده و میتواند بخشی از ضربه و ارتعاش را کاهش دهد.
کوپلینگ فکی در تجهیزات عمومی، دستگاههای کوچک و بعضی سیستمهای موتور و پمپ استفاده میشود. ظرفیت واقعی آن به اندازه هاب، جنس عنصر میانی، سرعت و گشتاور وابسته است.
کوپلینگ بوش مخروطی
در برخی کوپلینگها از بوش مخروطی برای اتصال هاب به شافت استفاده میشود. این ساختار میتواند نصب و جداسازی را آسانتر کند و نیاز به ماشینکاری مستقیم هاب برای هر قطر شافت را کاهش دهد.
تمیزی سطوح، ترتیب بستن پیچها و گشتاور سفتکردن آنها اهمیت دارد. نصب نامتوازن بوش میتواند موجب خروج از مرکز یا آسیب اتصال شود.
تفاوت کوپلینگ صلب و انعطافپذیر
| معیار | کوپلینگ صلب | کوپلینگ انعطافپذیر |
|---|---|---|
| میزان انعطاف | بسیار محدود | متناسب با نوع طراحی |
| تحمل ناهمراستایی | محدود | مقدار مشخص و کنترلشده |
| جذب ضربه | معمولاً کم | در بعضی مدلها بیشتر |
| ساختار | عموماً سادهتر | ممکن است چندبخشی باشد |
| نگهداری | معمولاً محدودتر | وابسته به نوع کوپلینگ |
| عضو مصرفی | اغلب ندارد | در بعضی مدلها دارد |
| حساسیت به نصب | بالا | همچنان نیازمند همراستایی |
| کاربرد | شافتهای دقیق و ثابت | سیستمهای دارای حرکت یا ارتعاش محدود |
انتخاب میان این دو گروه باید با توجه به شرایط واقعی دستگاه انجام شود. انعطاف بیشتر همیشه مزیت محسوب نمیشود؛ زیرا ممکن است لقی پیچشی، محدودیت سرعت یا نیاز به نگهداری ایجاد کند.
کاربرد کوپلینگ در صنعت
کوپلینگها در بسیاری از ماشینآلات دوار و خطوط تولید استفاده میشوند. نوع کوپلینگ باید با رفتار دستگاه هماهنگ باشد.
کوپلینگ موتور و پمپ
در مجموعه موتور و پمپ، کوپلینگ گشتاور موتور را به شافت پمپ منتقل میکند. همراستایی ضعیف میتواند موجب افزایش ارتعاش، آسیب آببندی مکانیکی و کاهش عمر یاتاقانها شود.
کوپلینگ موتور و گیربکس
کوپلینگ میان الکتروموتور و گیربکس باید توان تحمل گشتاور راهاندازی و بارهای لحظهای را داشته باشد. سرعت ورودی و شرایط توقف و حرکت دستگاه نیز اهمیت دارند.
کوپلینگ گیربکس و نوار نقاله
در نوار نقالهها، بار راهاندازی، گیرکردن تسمه، ضربه ناشی از مواد و تعداد شروع به کار باید بررسی شوند. انتخاب ضعیف میتواند موجب شکست خار یا عضو انعطافپذیر شود.
کوپلینگ فن و بلوئر
در فنها و بلوئرها، سرعت، بالانس و ارتعاش اهمیت زیادی دارند. نابالانسی پروانه یا خرابی یاتاقان نباید با تعویض مکرر کوپلینگ پنهان شود.
کوپلینگ کمپرسور
کمپرسورها ممکن است دارای بارهای متغیر، ارتعاش و شرایط سرعتی خاص باشند. مشخصات دستگاه سازنده باید هنگام انتخاب کوپلینگ در نظر گرفته شوند.
کوپلینگ ماشینآلات سنگین
در صنایع معدن، فولاد و سیمان، کوپلینگ ممکن است در معرض گشتاور بالا، ضربه، گردوغبار و کارکرد طولانی قرار گیرد. قابلیت نگهداری و دسترسی به قطعات یدکی در این شرایط اهمیت بیشتری پیدا میکند.
ناهمراستایی شافت چیست؟
ناهمراستایی زمانی ایجاد میشود که محور دوران دو شافت در موقعیت صحیح نسبت به یکدیگر قرار نداشته باشند. این وضعیت میتواند هنگام نصب وجود داشته باشد یا در اثر تغییر دما، نشست شاسی، شلشدن پیچها و فرسودگی یاتاقانها ایجاد شود.
ناهمراستایی موازی
در این حالت محور دو شافت موازی است، اما روی یک خط قرار ندارد. جابهجایی میتواند در جهت افقی یا عمودی باشد.
ناهمراستایی زاویهای
محور دو شافت نسبت به یکدیگر زاویه دارد. فاصله میان سطوح کوپلینگ در اطراف محیط یکسان نیست.
ناهمراستایی محوری
فاصله دو شافت در راستای طولی تغییر میکند. انبساط حرارتی یا حرکت مکانیکی میتواند باعث این وضعیت شود.
ناهمراستایی ترکیبی
در بسیاری از دستگاهها چند نوع ناهمراستایی همزمان وجود دارد. ظرفیت مجاز کوپلینگ در حالت ترکیبی ممکن است کمتر از ظرفیت جداگانه هر نوع خطا باشد.
کوپلینگ انعطافپذیر فقط مقدار محدودی از این خطاها را تحمل میکند. همراستاسازی اولیه و کنترل دورهای همچنان ضروری است.
چگونه کوپلینگ مناسب را انتخاب کنیم؟
انتخاب اولیه باید با جمعآوری اطلاعات فنی آغاز شود. صفحه راهنمای انتخاب کوپلینگ صنعتی این فرایند را با جزئیات بیشتری توضیح میدهد.
گشتاور کاری
گشتاور عادی، گشتاور راهاندازی و شوکهای احتمالی باید بررسی شوند. استفاده صرف از توان موتور بدون توجه به دور و نوع بار کافی نیست.
سرعت دوران
حداکثر سرعت کوپلینگ باید از دور کاری دستگاه بیشتر باشد و شرایط بالانس نیز در دورهای بالا بررسی شود.
قطر و شکل شافت
قطر هر دو شافت، طول محل نصب، شیار خار، هزارخار یا مخروطیبودن انتهای محور باید مشخص شوند.
نوع ناهمراستایی
مقدار ناهمراستایی محوری، موازی و زاویهای باید اندازهگیری شود. انتخاب مدل انعطافپذیر بدون دانستن مقدار خطا تصمیم دقیقی نیست.
ضریب شرایط کاری
کارکرد پیوسته، بار ضربهای، روشن و خاموششدن مکرر و جهت حرکت متغیر میتوانند ظرفیت لازم را افزایش دهند.
محیط کار
دمای زیاد، رطوبت، گردوغبار، مواد خورنده و تماس با روغن بر انتخاب متریال و نوع عنصر انعطافپذیر اثر دارند.
فضای نصب
قطر خارجی، طول کوپلینگ، فاصله میان شافتها و امکان دسترسی برای تعمیرات باید کنترل شوند.
جدول انتخاب اولیه کوپلینگ
| شرایط کاری | نوع قابلبررسی | دلیل انتخاب اولیه | نکته مهم |
|---|---|---|---|
| شافتهای دقیق و همراستا | صلب | انتقال مستقیم نیرو | ناهمراستایی باید بسیار محدود باشد |
| وجود ضربه و لرزش متوسط | الاستومری | جذب نسبی ارتعاش | جنس عضو میانی بررسی شود |
| گشتاور زیاد | دندهای | ظرفیت انتقال گشتاور | روانکاری ضروری است |
| دور بالا و لقی کم | دیسکی | انتقال دقیق حرکت | نصب و بالانس اهمیت دارد |
| تعمیر و تعویض آسان عضو میانی | فکی | ساختار ساده | دما و جنس الاستومر کنترل شود |
| تجهیزات عمومی | پینی و بوش | تحمل نسبی ضربه | بوشها مصرفی هستند |
| سرعت کنترلشده | زنجیری | ساختار قابلجداسازی | نیازمند روانکاری و محافظ است |
| ابعاد غیرمتعارف | سفارشی | تطبیق با دستگاه | نقشه و محاسبات لازم است |
این جدول جایگزین بررسی فنی نیست و فقط برای محدودکردن گزینههای اولیه استفاده میشود.
علائم خرابی کوپلینگ
خرابی کوپلینگ ممکن است تدریجی یا ناگهانی باشد. تشخیص علائم اولیه میتواند از آسیب گستردهتر جلوگیری کند.
افزایش لرزش
لرزش غیرعادی ممکن است ناشی از ناهمراستایی، شکست عضو انعطافپذیر، لقی هاب یا خرابی تجهیزات مجاور باشد.
صدای غیرمعمول
صدای ضربه، تقتق، ساییدگی یا زوزه میتواند به شلشدن اجزا، کمبود روانکار یا افزایش لقی مربوط باشد.
افزایش دما
گرمشدن هاب، غلاف یا یاتاقانهای اطراف ممکن است در اثر ناهمراستایی، اصطکاک یا روانکاری نامناسب ایجاد شود.
گرد لاستیک یا ذرات فلز
وجود ذرات لاستیکی اطراف کوپلینگ نشانه فرسودگی عضو الاستومری است. براده یا گرد فلز نیز میتواند سایش اجزای فلزی را نشان دهد.
ترک و شکست
ترک روی هاب، فلنج، دیسک، خار یا پیچها باید جدی گرفته شود. ادامه کار ممکن است به جداشدن قطعات دوار منجر شود.
تغییر شکل عضو انعطافپذیر
پارگی، فشردگی دائمی، ذوبشدن یا سختشدن عنصر پلیمری میتواند نشانه دما، اضافهبار یا انتخاب نامناسب باشد.
نشت روانکار
در مدل دندهای، نشت گریس یا روغن میتواند نشاندهنده خرابی آببند یا مونتاژ نادرست باشد.
دلایل خرابی زودهنگام کوپلینگ
انتخاب ظرفیت نامناسب
اگر ظرفیت گشتاور، سرعت یا دمای کوپلینگ کمتر از نیاز دستگاه باشد، خرابی زودرس محتمل است.
همراستایی نادرست
ناهمراستایی بار اضافی به کوپلینگ، شافت و یاتاقانها وارد میکند و از شایعترین دلایل خرابی است.
نصب غیراصولی
ضربه مستقیم به هاب، استفاده از ابزار نامناسب، تنظیم اشتباه فاصله یا بستن نامتوازن پیچها میتواند به قطعه آسیب بزند.
روانکاری نامناسب
کمبود، آلودگی یا انتخاب روانکار ناسازگار موجب افزایش اصطکاک و سایش در کوپلینگهای نیازمند روانکاری میشود.
خرابی شافت یا یاتاقان
خمیدگی شافت، لقی یاتاقان و نشست پایه میتوانند خرابی کوپلینگ را تکرار کنند. در صورت آسیب محور، امکان بررسی ساخت شافت صنعتی وجود دارد.
بار ضربهای پیشبینینشده
گیرکردن دستگاه، راهاندازی سنگین یا تغییر جهت ناگهانی میتواند گشتاور لحظهای زیادی ایجاد کند.
شرایط محیطی نامناسب
حرارت، گردوغبار، رطوبت و مواد شیمیایی ممکن است به آببند، روانکار یا عنصر الاستومری آسیب بزنند.
نکات نصب کوپلینگ
- دستگاه پیش از نصب از مدار خارج و ایمن شود.
- شافتها و سوراخ هابها تمیز و بدون پلیسه باشند.
- ابعاد خار و شیار کنترل شوند.
- از ضربه کنترلنشده برای نصب هاب استفاده نشود.
- فاصله میان انتهای شافتها مطابق مشخصات تنظیم شود.
- همراستایی افقی و عمودی بررسی شود.
- اثر جابهجایی تجهیزات هنگام سفتکردن پیچ پایه کنترل شود.
- پیچهای کوپلینگ با ترتیب مناسب بسته شوند.
- محافظ قطعات دوار پیش از راهاندازی نصب شود.
- پس از راهاندازی، صدا، لرزش و دما بررسی شوند.
نگهداری کوپلینگ صنعتی
برنامه نگهداری باید بر اساس نوع کوپلینگ، حساسیت دستگاه، ساعات کار و شرایط محیط تنظیم شود.
بازرسی ظاهری
ترک، زنگزدگی، شلشدن پیچها، نشت روانکار و وضعیت عضو انعطافپذیر کنترل شوند.
کنترل همراستایی
تغییر دما، تعمیرات، نشست پایه و تعویض یاتاقان میتوانند همراستایی را تغییر دهند. پس از تعمیرات اصلی باید تراز دوباره بررسی شود.
روانکاری
در مدلهای دندهای یا زنجیری، نوع و دوره تعویض روانکار باید با شرایط کار هماهنگ باشد. مخلوطکردن روانکارهای ناسازگار میتواند کیفیت آنها را کاهش دهد.
کنترل لقی
افزایش لقی ممکن است نشانه سایش خار، دندانه، پین یا اجزای دیگر باشد.
ثبت وضعیت دستگاه
ثبت دما، لرزش، صدا و تاریخ تعویض قطعات به شناسایی روند خرابی کمک میکند.
چه زمانی کوپلینگ باید تعویض شود؟
زمان تعویض فقط بر اساس سن قطعه تعیین نمیشود. شدت کار، شرایط محیط، تعداد راهاندازی و نوع کوپلینگ بر عمر آن اثر دارند. موارد زیر میتوانند نیاز به توقف و بررسی فوری را نشان دهند:
- ترک روی هاب یا فلنج
- شکست دیسک یا عضو انعطافپذیر
- تغییر شکل شدید
- لقی بیشتر از مقدار مجاز
- سایش محسوس دندانهها
- شلشدن مکرر پیچها
- نشت شدید روانکار
- افزایش پیوسته لرزش
- صدای ضربهای غیرعادی
- آسیب خار یا شیار خار
تعویض کوپلینگ بدون بررسی علت خرابی ممکن است مشکل را موقتاً پنهان کند. شافت، یاتاقان، شاسی و همراستایی نیز باید ارزیابی شوند.
ساخت کوپلینگ آماده یا سفارشی
کوپلینگ آماده در ابعاد و ظرفیتهای مشخص عرضه میشود. اگر مدل موجود با قطر شافت، گشتاور، سرعت و فضای نصب دستگاه سازگار باشد، میتوان استفاده از آن را بررسی کرد.
کوپلینگ سفارشی زمانی مطرح میشود که:
- ابعاد نصب غیرمتعارف باشد.
- دو شافت قطر متفاوتی داشته باشند.
- نمونه اصلی در بازار موجود نباشد.
- دستگاه قدیمی یا وارداتی باشد.
- نوع اتصال ویژهای نیاز باشد.
- متریال مشخصی درخواست شود.
- اسپیسر با طول خاص لازم باشد.
- نقشه یا نمونه اختصاصی وجود داشته باشد.
در صفحه طراحی و ساخت کوپلینگ جزئیات مربوط به سفارش از روی نقشه یا نمونه ارائه شده است.
عوامل مؤثر بر قیمت کوپلینگ
قیمت کوپلینگ به نوع، ابعاد، متریال و شرایط ساخت وابسته است. قطر خارجی بهتنهایی معیار کافی برای قیمتگذاری نیست.
مهمترین عوامل قیمت عبارتاند از:
- نوع کوپلینگ
- قطر و طول هابها
- قطر سوراخ داخلی
- جنس و گرید متریال
- گشتاور و دور کاری
- نوع شیار خار یا هزارخار
- تعداد اجزای مجموعه
- عملیات حرارتی
- دقت ماشینکاری
- وضعیت بالانس
- نوع عضو انعطافپذیر
- ساخت از روی نقشه یا نمونه
- تعداد سفارش
- کنترل کیفیت موردنیاز
- زمان تحویل
برای بررسی دقیقتر این موارد میتوانید راهنمای قیمت کوپلینگ صنعتی را مطالعه کنید.
اطلاعات لازم برای سفارش کوپلینگ
اگر قصد سفارش ساخت یا بررسی یک کوپلینگ را دارید، اطلاعات زیر را آماده کنید:
- نوع دستگاه محرک
- نوع دستگاه متحرک
- توان موتور
- دور کاری
- گشتاور عادی و راهاندازی
- قطر هر دو شافت
- طول محل نصب
- ابعاد شیار خار
- فاصله انتهای شافتها
- مقدار ناهمراستایی
- دمای محیط
- نوع بارگذاری
- شرایط گردوغبار یا رطوبت
- تعداد قطعات
- نقشه یا نمونه موجود
- علت خرابی کوپلینگ قبلی
برای ارسال نقشه، تصاویر نمونه یا مشخصات دستگاه میتوانید از صفحه تماس با آکوصنعت کیان اقدام کنید.
سؤالات متداول درباره کوپلینگ
کوپلینگ چیست و چه کاربردی دارد؟
کوپلینگ قطعهای برای اتصال دو شافت و انتقال گشتاور است. این قطعه در موتور و پمپ، گیربکس، نوار نقاله، فن، کمپرسور و دیگر ماشینآلات دوار استفاده میشود.
تفاوت کوپلینگ صلب و انعطافپذیر چیست؟
کوپلینگ صلب انعطاف محدودی دارد و برای شافتهای دقیق و همراستا مناسب است. مدل انعطافپذیر میتواند مقدار مشخصی از ناهمراستایی یا ضربه را تحمل کند.
آیا کوپلینگ انعطافپذیر نیاز به همراستایی ندارد؟
خیر. انعطاف کوپلینگ محدود است و جایگزین تراز اصولی شافتها نمیشود. ناهمراستایی بیش از ظرفیت موجب خرابی کوپلینگ و یاتاقانها خواهد شد.
علت شکستن کوپلینگ چیست؟
اضافهبار، ناهمراستایی، انتخاب ظرفیت نامناسب، نصب غلط، خرابی شافت، شلشدن پیچها و روانکاری ضعیف از دلایل احتمالی شکست هستند.
برای پمپ چه کوپلینگی مناسب است؟
انتخاب به توان، دور، قطر شافت، نوع پمپ، شرایط محیط و مقدار ناهمراستایی وابسته است. یک مدل واحد برای تمام پمپها مناسب نیست.
آیا ساخت کوپلینگ از روی نمونه امکانپذیر است؟
در صورت وجود نمونه قابلاندازهگیری، امکان بررسی ساخت وجود دارد. میزان سایش نمونه و اطلاعات دستگاه باید هنگام مهندسی معکوس در نظر گرفته شوند.
چگونه سایز کوپلینگ را تعیین کنیم؟
سایز باید بر اساس گشتاور، سرعت، ضریب کار، قطر شافت، فضای نصب و ظرفیت مدل انتخاب شود. انتخاب صرفاً بر اساس قطر سوراخ کافی نیست.
چه زمانی عضو لاستیکی کوپلینگ تعویض شود؟
ترک، پارگی، تغییر شکل دائمی، سختشدن، ذوبشدن یا ایجاد لقی و ضربه میتواند نشاندهنده نیاز به تعویض باشد. علت آسیب نیز باید بررسی شود.
جمعبندی
کوپلینگ قطعهای اساسی در سیستم انتقال قدرت است که دو شافت را به هم متصل کرده و گشتاور را میان آنها انتقال میدهد. انواع کوپلینگ صلب، انعطافپذیر، دندهای، دیسکی، زنجیری، فکی و پینی و بوش برای شرایط متفاوتی طراحی شدهاند. انتخاب صحیح به گشتاور، دور، قطر شافت، نوع بار، ناهمراستایی، محیط و فضای نصب وابسته است.
نصب اصولی، همراستاسازی دقیق، روانکاری مناسب و بازرسی منظم میتوانند احتمال خرابی زودهنگام را کاهش دهند. اگر کوپلینگ قبلی دچار شکست شده است، علاوه بر ساخت یا تعویض قطعه باید شافتها، یاتاقانها، شاسی، تراز و شرایط بارگذاری نیز بررسی شوند.
ساخت انواع چرخ دنده در تهران، ساخت کرانویل در تهران، طراحی کوپلینگ، ساخت اسپیسر، ساخت دنده جناقی در ایران، ساخت کوپلینگ پره ای در چهاردانگه، ساخت کرانویل در چهاردانگه،ساخت ساپورت در تهران، طراحی رولیک، ساخت فلنج در تهران، ساخت فلنج، ساخت نازل در ایران، طراحی بوش، ساخت دنده حلزونی در تهران، ساخت انواع چرخ دنده در تهران،ساخت نازل در تهران،ساخت بوش در تهران، ساخت کوپلینگ پره ای در ایران،ساخت انواع چرخ دنده چهاردانگه، ساخت نازل، ساخت چرخ دنده کرانویل،شفت لنگ و رزوه دار،ساخت شفت های لنگ و رزوه دار،طراحی گاید فلزی صنعتی و ….
جهت ساخت و طراحی انواع چرخ دنده، ساخت کرانویل در تهران، طراحی کوپلینگ، ساخت اسپیسر، ساخت دنده جناقی در چهاردانگه، ساخت کوپلینگ پره ای در چهاردانگه، ساخت کوپلینگ در ایران، طراحی رولیک، ساخت شافت، ساخت زبانه ورودی تهران، ساخت فلنج، ساخت زبانه خروجی در ایران، طراحی بوش، ساخت انواع چرخ دنده چهاردانگه، ساخت نازل و …. می توانید با مشاوران ما در حوزه های مختلف صنعتی و کارشناسان آکو صنعت کیان تماس بگیرید.
بدون دیدگاه
