ما در این مطلب به مبحث کوپلینگ دنده ای می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.
کوپلینگ دنده ای چیست؟ راهنمای کوپلینگ دنده ای برای انتخاب، ساخت و خرید در ایران
کوپلینگ دنده ای یکی از مهمترین اجزای انتقال قدرت در ماشینآلات صنعتی است؛ قطعهای که شاید در ظاهر ساده به نظر برسد، اما در عمل میتواند از توقف خط تولید، سایش زودهنگام، شکست شفت و افت راندمان جلوگیری کند. اگر در پروژهای با ناهمراستایی شفتها، گشتاور بالا، دورهای کاری متغیر یا شرایط سخت صنعتی سروکار دارید، شناخت دقیق این قطعه فقط یک مزیت نیست؛ یک ضرورت مهندسی است.
در این راهنمای جامع، کوپلینگ دنده ای را از پایه تا سطح انتخاب فنی بررسی میکنیم: از تعریف و اجزا و انواع گرفته تا ساخت کوپلینگ دنده ای، روش انتخاب، مزایا و محدودیتها، خطاهای رایج، کاربردها و نکات مهم خرید کوپلینگ دنده ای در بازار ایران.
کوپلینگ دنده ای چیست؟
کوپلینگ دنده ای یا Gear Coupling نوعی اتصال مکانیکی برای انتقال گشتاور بین دو شفت است که با درگیری دندانههای داخلی و خارجی، امکان جبران بخشی از ناهمراستایی زاویهای، شعاعی و محوری را فراهم میکند.
به زبان ساده، این کوپلینگ اجازه میدهد دو محور که کاملاً همراستا نیستند، همچنان با کمترین تنش و بیشترین اطمینان به انتقال توان ادامه دهند.
کوپلینگ دنده ای یک اتصال انتقال قدرت است که با استفاده از دندانههای درگیرشونده، گشتاور را بین دو شفت منتقل کرده و همزمان بخشی از ناهمراستایی را جبران میکند.
چرا کوپلینگ دنده ای مهم است؟
در بسیاری از سیستمهای صنعتی، رسیدن به همراستایی کامل شفتها در عمل دشوار است. ارتعاش، نشست فونداسیون، خطای نصب، انبساط حرارتی و بارهای دینامیکی همگی میتوانند هممحوری را مختل کنند. در این شرایط، کوپلینگ دنده ای نقش یک جبرانکننده مکانیکی را بازی میکند و مانع از انتقال تنش مخرب به یاتاقانها، گیربکس و الکتروموتور میشود.
ویژگی اصلی این کوپلینگ
- ظرفیت انتقال گشتاور بالا
- تحمل نسبی ناهمراستایی
- مناسب برای کاربردهای سنگین
- ابعاد فشرده نسبت به توان انتقالی
- کارایی مناسب در دورهای بالا
ساختار و اجزای کوپلینگ دنده ای
برای درک بهتر عملکرد کوپلینگ دنده ای باید اجزای اصلی آن را بشناسیم. این قطعه معمولاً از دو هاب دندانهدار و یک پوسته یا اسلیو تشکیل میشود که با گریس مخصوص روانکاری میگردد.
اجزای اصلی
- هاب یا توپی دندهدار: روی شفت نصب میشود و دندانههای خارجی دارد.
- اسلیو یا پوسته: بخش میانی که دندانههای داخلی دارد و با هابها درگیر میشود.
- آببند یا سیل: برای جلوگیری از خروج روانکار و ورود آلودگی.
- پیچ، مهره و متعلقات نصب: برای مونتاژ و نگهداری.
- گریس صنعتی: برای کاهش سایش و افزایش عمر.
نقش هر جزء
هاب وظیفه انتقال اولیه گشتاور از شفت را بر عهده دارد.
اسلیو امکان درگیری دندانهای را فراهم میکند و همزمان اجازه جابجایی محدود را میدهد.
آببند در محیطهای صنعتی اهمیت ویژهای دارد، چون ورود گردوغبار، رطوبت و ذرات ساینده میتواند طول عمر کوپلینگ را بهشدت کاهش دهد.
نکته مهندسی
کیفیت ماشینکاری دندانهها، دقت سختکاری و کیفیت روانکاری، سه عامل تعیینکننده در عملکرد واقعی کوپلینگ دنده ای هستند. در پروژههای صنعتی، تفاوت میان یک کوپلینگ معمولی و یک کوپلینگ دقیق، گاهی مستقیماً به تفاوت در عمر تجهیز و هزینه توقف خط منجر میشود.
نحوه عملکرد کوپلینگ دنده ای
عملکرد کوپلینگ دنده ای بر پایه درگیری دندانهها و امکان لغزش کنترلشده بین سطوح دندانهای است. هنگامی که دو شفت کمی از محور ایدهآل خارج میشوند، زاویه تماس دندانهها تغییر میکند اما انتقال گشتاور ادامه مییابد.
مکانیزم عملکرد به زبان ساده
- شفت محرک، گشتاور را به هاب اول منتقل میکند.
- دندانههای هاب با دندانههای داخلی اسلیو درگیر میشوند.
- اسلیو این گشتاور را به هاب دوم منتقل میکند.
- در صورت وجود ناهمراستایی محدود، دندانهها موقعیت نسبی را جبران میکنند.
- انتقال قدرت بدون قطع شدن ادامه مییابد.
چه نوع ناهمراستایی را تحمل میکند؟
- ناهمراستایی زاویهای
- ناهمراستایی موازی یا افست
- ناهمراستایی محوری محدود
نکته مهم
تحمل ناهمراستایی در کوپلینگ دنده ای به معنی بینیازی از هممحوری نیست. این کوپلینگ برای جبران خطای محدود طراحی شده، نه جایگزین کامل دقت نصب. هرچه ناهمراستایی بیشتر از محدوده مجاز باشد، سایش، حرارت و لرزش افزایش پیدا میکند.
انواع کوپلینگ دنده ای
کوپلینگ دنده ای در عمل با توجه به طراحی، تعداد قطعات، نحوه مونتاژ و نوع کاربرد، در چند دسته اصلی عرضه میشود.
1) کوپلینگ دنده ای ساده یا استاندارد
این مدل رایجترین نوع است و برای انتقال گشتاور در تجهیزات عمومی و نیمهسنگین استفاده میشود.
ویژگیها:
- ساختار متداول
- نصب و نگهداری سادهتر
- مناسب برای بسیاری از ماشینآلات صنعتی
2) کوپلینگ دنده ای اسپیسردار
در این مدل، فاصلهای بین دو شفت ایجاد میشود که برای تجهیزات خاص یا شرایط نصب ویژه کاربرد دارد.
کاربردها:
- پمپها
- فنهای صنعتی
- سیستمهای نیازمند فاصله محوری
3) کوپلینگ دنده ای فلنجی
در کاربردهای سنگین و توان بالا، مدل فلنجی بهدلیل استحکام و سهولت اتصال، گزینهای قابل اتکاست.
4) کوپلینگ دنده ای افقی و عمودی
تقسیمبندی بر اساس موقعیت نصب نیز در برخی پروژهها اهمیت دارد، مخصوصاً وقتی محدودیت فضا یا بارگذاری خاص وجود دارد.
5) مدلهای سفارشی
در صنایع ایران، بسیاری از پروژهها به کوپلینگهایی با ابعاد خاص، جنس ویژه یا طراحی متناسب با ماشینآلات وارداتی نیاز دارند. در این حالت ساخت کوپلینگ دنده ای بهصورت سفارشی انجام میشود.
تفاوت کوپلینگ دنده ای با سایر کوپلینگها
تفاوت کوپلینگ دنده ای با سایر کوپلینگهابرای انتخاب صحیح، باید کوپلینگ دنده ای را با انواع دیگر کوپلینگ مقایسه کرد.
مقایسه با کوپلینگ صلب
- کوپلینگ صلب: فقط برای شفتهای کاملاً همراستا
- کوپلینگ دنده ای: تحمل ناهمراستایی محدود و گشتاور بالا
مقایسه با کوپلینگ لاستیکی
- کوپلینگ لاستیکی: جذب شوک بهتر، اما ظرفیت گشتاور و دمای کاری محدودتر
- کوپلینگ دنده ای: مناسبتر برای بارهای سنگین و شرایط صنعتی سخت
مقایسه با کوپلینگ دیسکی
- کوپلینگ دیسکی: دقت بالا و بدون نیاز به روانکاری
- کوپلینگ دنده ای: توان انتقالی بالاتر در بسیاری از سایزها، ولی نیازمند نگهداری بیشتر
نتیجه مقایسه
اگر اولویت شما توان بالا، دوام مکانیکی و تحمل شرایط سخت باشد، کوپلینگ دنده ای اغلب انتخاب مناسبی است. اگر اولویت شما عدم نیاز به گریسکاری و دقت بالا باشد، ممکن است گزینههای دیگری بهتر باشند.
مزایای کوپلینگ دنده ای
مزیتهای کلیدی
- انتقال گشتاور بسیار بالا
- ابعاد فشرده نسبت به توان
- مناسب برای دور و بار سنگین
- تحمل ناهمراستایی محدود
- قابلیت استفاده در محیطهای صنعتی سخت
- عمر مناسب در صورت انتخاب و نگهداری صحیح
- قابل ساخت در ابعاد و استانداردهای مختلف
چرا در صنعت محبوب است؟
در صنایع سنگین، معمولاً یک قطعه باید همزمان چند مأموریت را انجام دهد: انتقال توان، تحمل ضربه، مقاومت در برابر خستگی و حفظ پایداری عملکرد. کوپلینگ دنده ای بهخاطر استحکام بالای دندانهها و طراحی جمعوجور، این نیازها را تا حد خوبی پاسخ میدهد.
محدودیتها و معایب کوپلینگ دنده ای
هیچ قطعه صنعتی بدون محدودیت نیست و کوپلینگ دنده ای هم از این قاعده مستثنا نیست.
محدودیتهای مهم
- نیاز به روانکاری دورهای
- حساسیت به آلودگی و گردوغبار
- نیاز به نصب دقیق
- افزایش سایش در صورت ناهمراستایی بیش از حد
- هزینه نگهداری بالاتر از برخی کوپلینگهای انعطافپذیر دیگر
- احتمال نویز و ارتعاش در صورت خرابی یا نصب نامناسب
نکته عملی
در بسیاری از خرابیها، خود کوپلینگ مقصر اصلی نیست؛ بلکه مشکل از انتخاب نادرست، نصب غیراستاندارد یا روانکاری ضعیف است. بنابراین کیفیت بهرهبرداری به اندازه کیفیت ساخت اهمیت دارد.
کاربردهای کوپلینگ دنده ای در صنعت
کوپلینگ دنده ای در طیف گستردهای از صنایع و ماشینآلات کاربرد دارد. هرجا که انتقال گشتاور بالا و تحمل نسبی خطای هممحوری مطرح باشد، این قطعه میتواند نقش کلیدی داشته باشد.
مهمترین کاربردها
- پمپهای صنعتی
- کمپرسورها
- فنها و دمندهها
- گیربکسهای صنعتی
- نوار نقالهها
- خردکنها و آسیابها
- دستگاههای پرس
- میکسرها و همزنها
- خطوط انتقال قدرت
- توربینها و تجهیزات دوربالا
چرا در این کاربردها؟
این تجهیزات معمولاً با بار ضربهای، ارتعاش، تغییرات لحظهای گشتاور یا شرایط کاری پیوسته مواجهاند. در چنین شرایطی، کوپلینگ دندهای میتواند از انتقال مستقیم تنش به اجزای حساس جلوگیری کند.
مشخصات فنی مهم در انتخاب کوپلینگ دنده ای
انتخاب دقیق، بدون در نظر گرفتن مشخصات فنی، ریسک بالایی دارد.
پارامترهای کلیدی
- گشتاور نامی
- سرعت دورانی
- قطر شفت
- میزان ناهمراستایی مجاز
- دمای کاری
- نوع بار: یکنواخت، ضربهای یا متناوب
- شرایط محیطی
- نیاز به روانکاری
- فضای نصب
- استاندارد ساخت
انتخاب کوپلینگ دنده ای باید بر اساس گشتاور، سرعت، قطر شفت، ناهمراستایی مجاز و شرایط کاری انجام شود.
مراحل انتخاب
- توان و دور موتور را مشخص کنید.
- گشتاور واقعی را محاسبه کنید.
- ضریب سرویس را بر اساس نوع بار اعمال کنید.
- قطر شفت را اندازهگیری کنید.
- میزان ناهمراستایی مجاز را بررسی کنید.
- شرایط محیطی مانند دما، رطوبت و آلودگی را بسنجید.
- نوع نصب و محدودیت فضا را در نظر بگیرید.
- بر اساس کاتالوگ، سایز مناسب را انتخاب کنید.
ضریب سرویس چیست؟
ضریب سرویس عددی است که اثر شرایط واقعی کار را در انتخاب کوپلینگ لحاظ میکند. مثلاً تجهیزی با بار ضربهای به ضریب سرویس بالاتری نسبت به بار یکنواخت نیاز دارد.
اشتباه رایج
بسیاری از خریداران فقط به قطر شفت نگاه میکنند، در حالی که گشتاور واقعی، شرایط ضربهای و دور کاری اهمیت بیشتری دارند. همین اشتباه ساده میتواند به خرابی زودهنگام منجر شود.
ساخت کوپلینگ دنده ای چگونه انجام میشود؟
عبارت ساخت کوپلینگ دنده ای فقط به تولید یک قطعه فلزی محدود نیست؛ این فرآیند شامل طراحی، انتخاب ماده، ماشینکاری دقیق، عملیات حرارتی، کنترل کیفیت و تست نهایی است.
مراحل ساخت
- طراحی مهندسی
- انتخاب متریال
- ماشینکاری هاب و پوسته
- دندهزنی دقیق
- عملیات حرارتی
- سنگزنی یا پرداخت نهایی
- مونتاژ و آببندی
- تست عملکرد و کنترل ابعادی
متریالهای رایج
- فولادهای آلیاژی
- فولاد کربنی
- فولادهای سختکاریشونده
- در برخی شرایط خاص: آلیاژهای مقاوم به خوردگی یا دمای بالا
چرا ساخت دقیق مهم است؟
در کوپلینگ دنده ای، کیفیت دندهها مستقیماً بر عمر کاری اثر میگذارد. اگر پروفیل دندانه، لقی، صافی سطح یا سختی بهدرستی کنترل نشود، سایش موضعی، لرزش و شکست زودرس رخ میدهد.
ساخت سفارشی برای پروژههای خاص
در بازار ایران، بسیاری از صنایع بهدلیل محدودیت واردات یا تنوع ماشینآلات نیازمند ساخت کوپلینگ دنده ای سفارشی هستند و ممکن است شامل موارد زیر باشد
- قطر شفت غیر استاندارد
- طول خاص
- دمای کاری بالا
- بار ضربهای شدید
- محدودیت فضا
- تطبیق با ماشینآلات خارجی
استانداردها و نکات مهندسی در ساخت
موارد مهم در تولید
- دقت ماشینکاری
- هممحوری سطوح
- سختی سطح دندانهها
- تلرانس ابعادی
- کیفیت آببندی
- روانکاری مناسب
- بالانس در صورت نیاز
چرا استاندارد مهم است؟
استاندارد، زبان مشترک طراحی و تولید است. وقتی کوپلینگ دنده ای بر اساس معیارهای مشخص ساخته شود، پیشبینیپذیری عملکرد بالاتر میرود و خریدار میتواند با اطمینان بیشتری آن را در سیستم خود بهکار ببرد.
خرید کوپلینگ دنده ای: چه نکاتی را بررسی کنیم؟
اگر قصد خرید کوپلینگ دنده ای دارید، نباید فقط به قیمت توجه کنید. قیمت مهم است، اما قیمتِ پایینترِ یک قطعه نامناسب، در نهایت میتواند بسیار پرهزینهتر تمام شود.
چکلیست خرید
- تناسب با گشتاور واقعی
- سازگاری با قطر شفت
- کیفیت متریال
- استاندارد تولید
- در دسترس بودن قطعات یدکی
- سرویس و پشتیبانی
- تجربه سازنده یا تامینکننده
- مقاومت در برابر شرایط محیطی
- امکان ساخت سفارشی
- زمان تحویل
هشدار
خرید کوپلینگ دنده ای بدون بررسی کاتالوگ و شرایط کاری، یک تصمیم پرریسک است. در پروژههای صنعتی، اشتباه در انتخاب میتواند به توقف خط، خرابی یاتاقان و آسیب به گیربکس منجر شود.

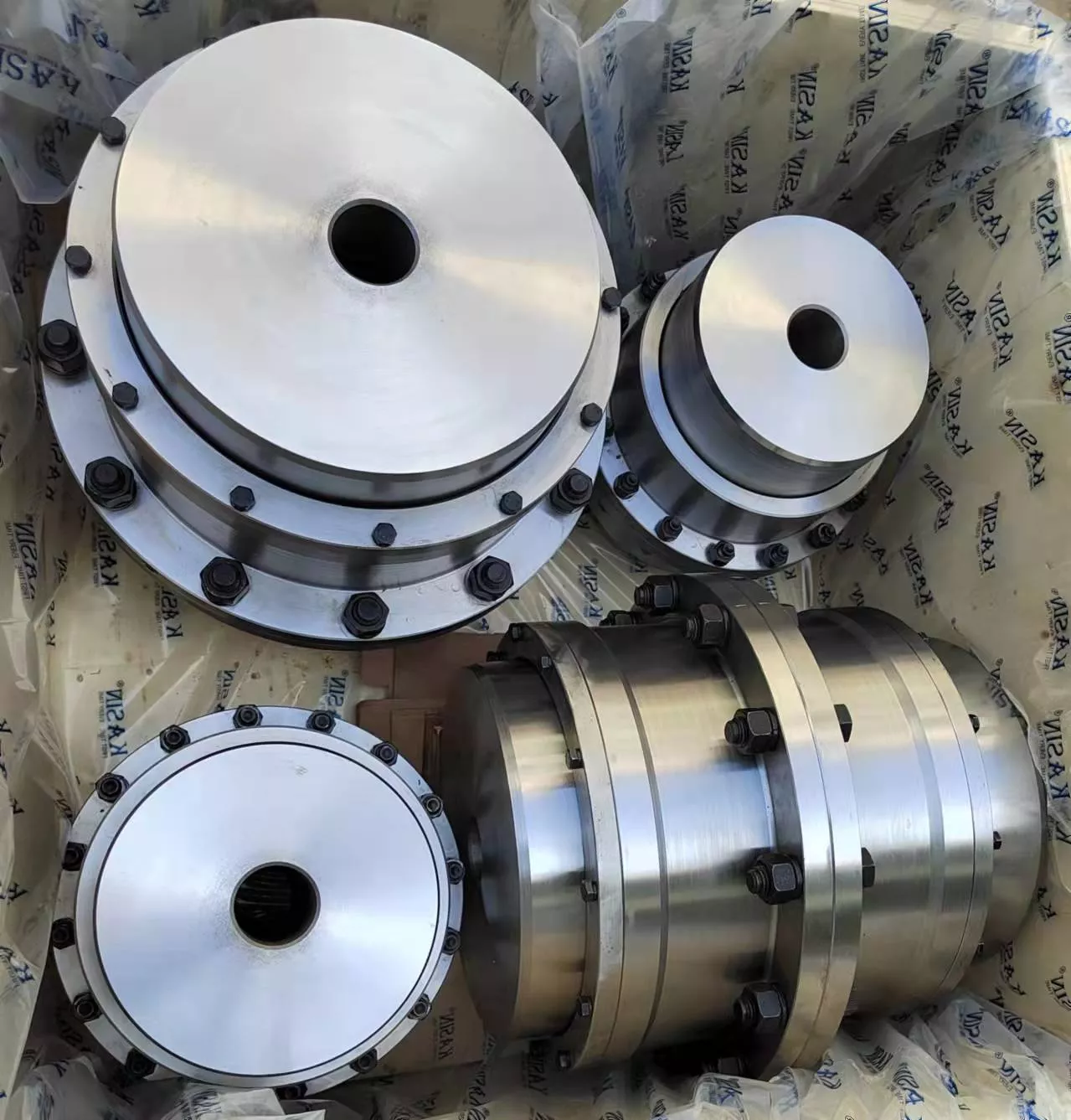

قیمت کوپلینگ دنده ای به چه عواملی بستگی دارد؟
قیمت این محصول ثابت نیست و به چند عامل کلیدی وابسته است.
عوامل موثر بر قیمت
- ابعاد و سایز
- جنس متریال
- دقت ماشینکاری
- نوع طراحی
- استاندارد و برند
- تعداد سفارش
- سفارشی یا آماده بودن
- نوسانات بازار مواد اولیه
نکته بازار ایران
در ایران، بهدلیل تفاوت میان تولیدات داخلی، سفارشسازی و محصولات وارداتی، قیمتها میتوانند اختلاف قابلتوجهی داشته باشند. به همین دلیل، مقایسه فقط بر اساس عدد نهایی کافی نیست؛ باید مشخصات فنی را هم کنار قیمت سنجید.

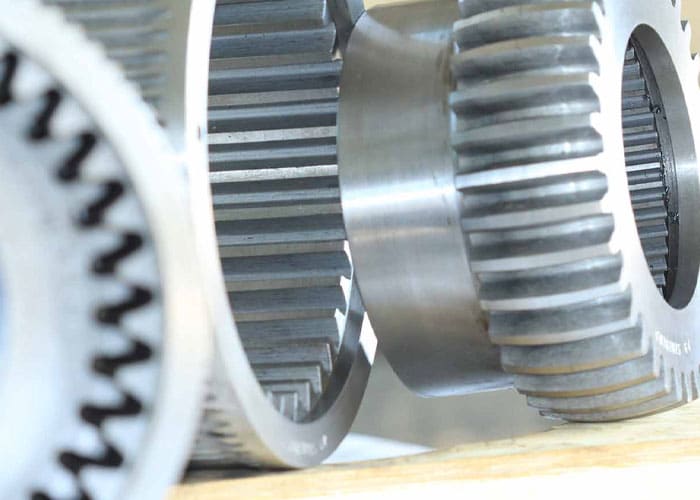

خرابیهای رایج کوپلینگ دنده ای و علل آن
شایعترین خرابیها
- سایش دندانهها
- نشتی گریس
- ترک یا شکست هاب
- افزایش لقی
- لرزش و صدای غیرعادی
- داغ شدن بیش از حد
- خرابی آببند
علتهای اصلی
- روانکاری نامناسب
- ناهمراستایی بیش از حد
- بارگذاری فراتر از ظرفیت
- آلودگی محیطی
- نصب غیراصولی
- استفاده از کوپلینگ نامتناسب با بار
راهکارهای پیشگیرانه
- بازبینی دورهای
- استفاده از گریس مناسب
- کنترل هممحوری
- پایش لرزش
- تعویض بهموقع آببندها
- انتخاب درست از ابتدا
نگهداری و سرویس دورهای کوپلینگ دنده ای
اگر کوپلینگ دنده ای بهدرستی سرویس شود، عمر آن بهطور چشمگیری افزایش مییابد.
برنامه نگهداری پیشنهادی
- بررسی سطح و کیفیت گریس
- کنترل نشتی
- بازدید ظاهری از دندانهها
- اندازهگیری لقی
- بررسی ارتعاش و صدا
- کنترل دمای کارکرد
- بازبینی پیچها و اتصالات
بهترین روش
در محیطهای صنعتی پرگردوغبار یا دارای شوک مکانیکی، بازدید دورهای باید کوتاهتر و دقیقتر باشد. همچنین اگر تجهیز بهصورت 24 ساعته کار میکند، برنامه نگهداری باید سختگیرانهتر از سیستمهای عادی باشد.
کوپلینگ دنده ای در چه شرایطی بهترین انتخاب است؟
این کوپلینگ را انتخاب کنید اگر:
- گشتاور بالا دارید
- فضای نصب محدود است
- ناهمراستایی محدود ولی اجتنابناپذیر است
- به دوام مکانیکی بالا نیاز دارید
- تجهیز شما صنعتی و سنگین است
- امکان سرویس دورهای دارید
شاید گزینه دیگری بهتر باشد اگر:
- نمیخواهید روانکاری انجام دهید
- محیط کار بسیار آلوده است و نگهداری دشوار است
- به جبران ناهمراستایی بسیار زیاد نیاز دارید
- اولویت اصلی، جذب ضربه و ارتعاش نرم باشد
سوالات متداول درباره کوپلینگ دنده ای
کوپلینگ دنده ای چه کاری انجام میدهد؟
کوپلینگ دنده ای گشتاور را بین دو شفت منتقل میکند و همزمان ناهمراستایی محدود را جبران میکند.
آیا کوپلینگ دنده ای برای همه ماشینآلات مناسب است؟
خیر. این قطعه بیشتر برای سیستمهایی مناسب است که گشتاور بالا، شرایط کاری صنعتی و نیاز به استحکام مکانیکی دارند.
آیا کوپلینگ دنده ای نیاز به روانکاری دارد؟
بله. بیشتر مدلهای کوپلینگ دنده ای برای عملکرد صحیح به روانکاری مناسب نیاز دارند.
عمر کوپلینگ دنده ای چقدر است؟
عمر آن به انتخاب درست، نصب، بار کاری، روانکاری و شرایط محیطی بستگی دارد و میتواند از چند سال تا مدت طولانی متغیر باشد.
ساخت کوپلینگ دنده ای سفارشی ممکن است؟
بله، و در بسیاری از پروژههای صنعتی ایران، ساخت کوپلینگ دنده ای بهصورت سفارشی بهترین راهکار است.
هنگام خرید کوپلینگ دنده ای به چه چیزهایی توجه کنیم؟
به گشتاور، قطر شفت، دور کاری، ناهمراستایی مجاز، جنس، کیفیت ساخت و خدمات تامینکننده توجه کنید.
تماس برای مشاوره و سفارش کوپلینگ دنده ای
اگر برای خرید کوپلینگ دنده ای، ساخت کوپلینگ دنده ای سفارشی یا انتخاب فنی متناسب با شرایط کاری پروژه خود نیاز به مشاوره دارید، تیم فنی اکوصنعت کیان میتواند در انتخاب سایز، بررسی گشتاور، تطبیق با شفت و پیشنهاد گزینه مناسب به شما کمک کند.
برای دریافت مشاوره:
- مشخصات موتور یا گیربکس را ارسال کنید
- قطر شفت را اعلام کنید
- دور کاری و نوع بار را بفرستید
- شرایط محیطی و محدودیت نصب را توضیح دهید
نتیجهگیری
کوپلینگ دنده ای یک قطعه ساده اما حیاتی در انتقال قدرت صنعتی است؛ قطعهای که اگر درست انتخاب و بهدرستی نگهداری شود، میتواند از بسیاری از خرابیهای پرهزینه جلوگیری کند. در این مقاله دیدیم که کوپلینگ دنده ای چگونه کار میکند، چه اجزایی دارد، چه انواعی از آن در صنعت استفاده میشود، در چه شرایطی بهترین انتخاب است و هنگام خرید کوپلینگ دنده ای یا سفارش ساخت کوپلینگ دنده ای باید به چه نکاتی توجه کرد.
