ما در این مطلب به مبحث ساخت چرخ دنده مخروطی می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.
معرفی چرخ دنده مخروطی
چرخ دنده مخروطی یکی از پرکاربردترین انواع چرخ دنده ها در صنعت است که برای انتقال نیرو بین محورهایی که در یک نقطه تلاقی می کنند و معمولاً زاویه آنها ۹۰ درجه است، مورد استفاده قرار می گیرد. این چرخ دنده ها دارای دندانه هایی هستند که بر روی یک سطح مخروطی قرار دارند. شرکت آکوصنعت کیان با سالها تجربه در طراحی و تولید انواع چرخ دنده، از جمله چرخ دنده مخروطی، نقش مؤثری در تأمین نیازهای صنعتی کشور ایفا کرده است.
تفاوت چرخ دنده مخروطی با سایر انواع چرخ دنده
تفاوت چرخ دنده مخروطی با سایر انواع چرخ دندهبرخلاف چرخ دنده های ساده که برای انتقال نیرو بین محورهای موازی کاربرد دارند، چرخ دنده مخروطی مخصوص انتقال نیرو بین محورهای غیر موازی و متقاطع است. شکل هندسی مخروطی آنها، امکان تماس بهتر دندانه ها را فراهم می سازد که این موضوع موجب انتقال نرمتر نیرو می شود.
مزایا و معایب استفاده از چرخ دنده های مخروطی
از مزایای اصلی چرخ دنده مخروطی می توان به راندمان بالا، توانایی انتقال نیرو در زوایای خاص، و طراحی فشرده اشاره کرد. اما در مقابل، این نوع چرخ دنده ها نسبت به چرخ دنده های ساده نیاز به دقت بیشتری در نصب و نگهداری دارند. شرکت آکوصنعت کیان با بهره گیری از تکنولوژی روز دنیا، محصولات خود را به گونه ای طراحی می کند که بیشترین بازده و کمترین نیاز به تعمیر را داشته باشند.
انواع چرخ دنده مخروطی
انواع چرخ دنده مخروطیچرخ دنده مخروطی مستقیم (Straight Bevel Gear)

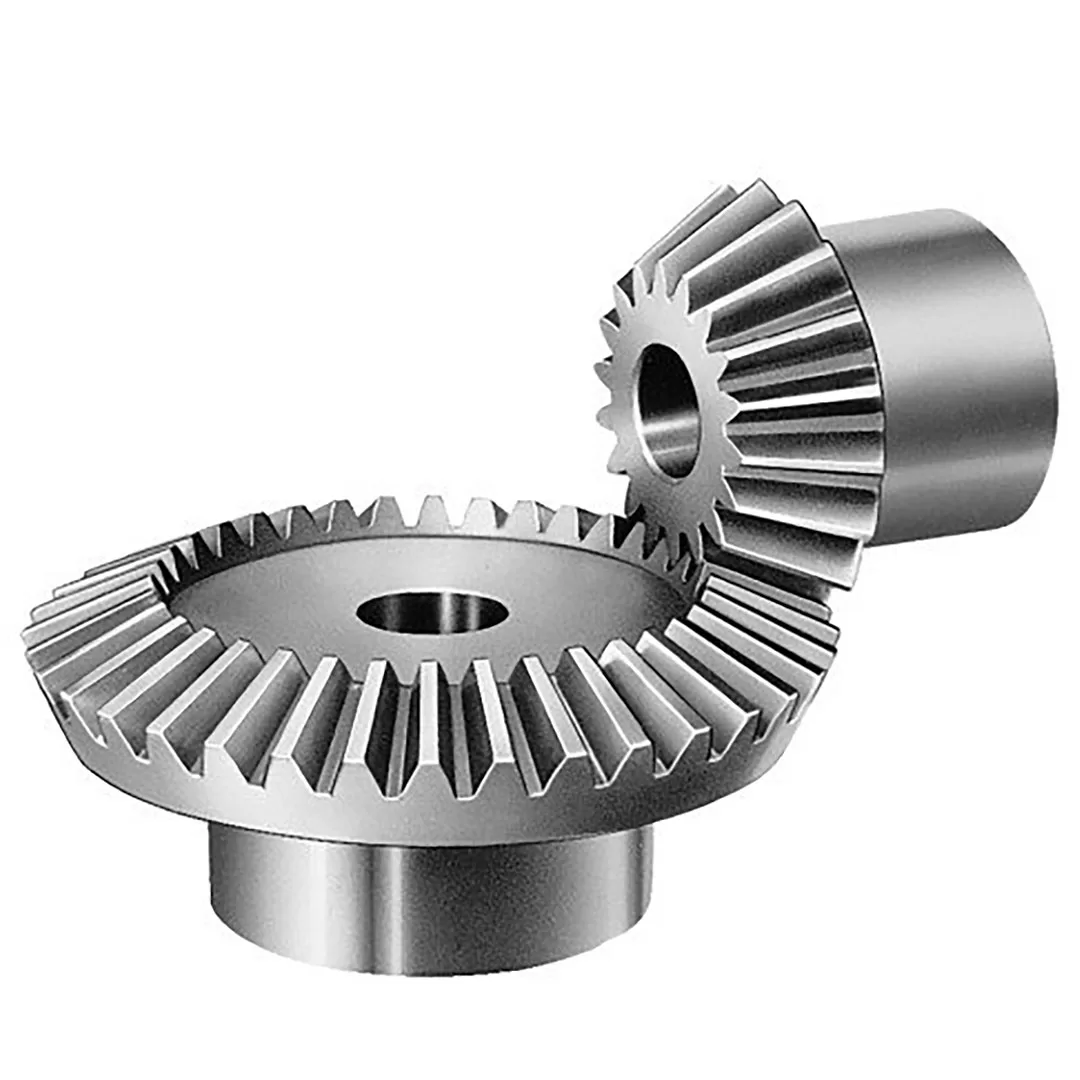

این نوع چرخ دنده دارای دندانه های مستقیم است که به صورت شعاعی از مرکز مخروط گسترش می یابد. از آن جایی که تولید آن ساده تر است، در کاربردهایی که نیاز به انتقال نیرو با سرعت پایین و بار متوسط دارند، مورد استفاده قرار می گیرد.
چرخ دنده مخروطی مارپیچ (Spiral Bevel Gear)
دندانه های این نوع چرخ دنده به صورت منحنی طراحی شده اند که باعث انتقال روان تر نیرو و کاهش سر و صدا می شود. شرکت آکوصنعت کیان با استفاده از ماشین آلات CNC پیشرفته، چرخدنده های مخروطی مارپیچ با دقت بسیار بالا تولید می کند که در صنایع پیشرفته کاربرد دارند.
چرخ دنده مخروطی هیپوئید (Hypoid Bevel Gear)
نوع هیپوئید یکی از پیشرفته ترین انواع چرخ دنده مخروطی است که در آن محورها هم سطح نیستند و تماس دندانه ها گسترده تر است.
تفاوت چرخ دنده هیپوئید با نوع مارپیچ
در چرخ دنده های هیپوئید، مرکز دو محور از هم فاصله دارد، در حالی که در نوع مارپیچ این فاصله وجود ندارد. این طراحی باعث افزایش گشتاور انتقالی و کاهش استهلاک می شود.
موارد کاربرد چرخ دنده هیپوئید
از چرخ دنده های هیپوئید معمولاً در دیفرانسیل خودروها و ماشین آلات سنگین استفاده می شود. محصولات شرکت آکوصنعت کیان در این زمینه از کیفیت بالایی برخوردار بوده و قابل رقابت با نمونه های خارجی هستند.
کاربردهای چرخ دنده مخروطی در صنعت
در صنایع خودروسازی
چرخ دنده مخروطی به طور گسترده در سیستم های دیفرانسیل خودروها به کار می رود. شرکت آکوصنعت کیان با تأمین چرخ دنده های دقیق و باکیفیت، نقش مهمی در ارتقای عملکرد خودروهای داخلی ایفا کرده است.
در ماشین آلات صنعتی
چرخ دنده های مخروطی در انتقال نیرو در ماشین آلات صنعتی مانند نوار نقاله، پرس ها و تجهیزات انتقال استفاده می شوند. دقت بالا و طول عمر زیاد از ویژگی های مهم محصولات آکوصنعت کیان در این بخش است.
در تجهیزات انتقال نیرو
در صنایعی که نیاز به تغییر جهت نیرو دارند، چرخ دنده مخروطی بهترین انتخاب است. شرکت آکوصنعت کیان با ارائه مشاوره فنی، انتخاب دقیق تری را برای مشتریان فراهم می آورد.
نحوه عملکرد و انتقال نیرو در چرخدنده های مخروطی
زاویه برخورد دنده ها
زاویه برخورد دنده ها در چرخ دنده مخروطی عامل مهمی در کارایی آنهاست. بسته به نوع کاربرد، این زاویه می تواند متفاوت باشد و بر راندمان سیستم تأثیر بگذارد.
تأثیر طراحی مخروطی بر انتقال گشتاور
طراحی مخروطی این چرخ دنده ها باعث می شود نیرو به صورت مؤثرتری منتقل شود و در نتیجه لرزش و نویز کاهش یابد.
بررسی میزان راندمان
راندمان بالای چرخ دنده مخروطی یکی از دلایل اصلی محبوبیت آن است. استفاده از متریال باکیفیت در شرکت آکوصنعت کیان این راندمان را به حداکثر می رساند.
نگهداری و تعمیر چرخ دنده های مخروطی
نکات کلیدی در روانکاری
روانکاری صحیح چرخ دنده مخروطی نه تنها از سایش جلوگیری می کند، بلکه باعث افزایش عمر مفید آن می شود. آکوصنعت کیان توصیه می کند از گریس ها و روغن های صنعتی با کیفیت بالا استفاده شود.
علائم خرابی و سایش
سر و صدای زیاد، لرزش و کاهش کارایی از جمله نشانه های خرابی چرخ دنده است. بازرسی منظم توسط تیم فنی شرکت آکوصنعت کیان می تواند از بروز این مشکلات جلوگیری کند.
راهکارهای افزایش عمر مفید
تنظیم دقیق چرخ دنده، روانکاری منظم و استفاده از قطعات باکیفیت، عواملی هستند که در افزایش عمر مفید چرخ دنده مخروطی تأثیر بسزایی دارند.
چرخ دنده مخروطی با ویژگی هایی مانند انتقال نیرو در زوایای مختلف، راندمان بالا و طراحی متنوع، یکی از اجزای کلیدی در بسیاری از صنایع است. استفاده از این قطعات در شرکت آکوصنعت کیان تضمین کننده کیفیت، دوام و کارایی بالا است.
توصیه هایی برای انتخاب نوع مناسب چرخ دنده مخروطی
با توجه به نوع کاربرد، میزان بار و زاویه انتقال نیرو، باید نوع مناسبی از چرخ دنده مخروطی را انتخاب کرد. مشاوران فنی شرکت آکوصنعت کیان آماده اند تا در این مسیر همراه شما باشند و بهترین راهکار را ارائه دهند.
ساخت چرخ دنده مخروطی: فرآیندها، اصول و کاربردها
چرخدنده ها از اجزای مهم و پرکاربرد در سیستم های مکانیکی هستند که برای انتقال نیرو و حرکت استفاده می شوند. چرخ دنده مخروطی یکی از انواع پرکاربرد چرخ دنده ها است که در انتقال نیرو بین محورهایی با زاویه خاص، به ویژه محورهای متقاطع، مورد استفاده قرار می گیرد. این مقاله به بررسی فرآیند ساخت، انواع، اصول عملکرد و کاربردهای چرخ دنده های مخروطی می پردازد.
تعریف و انواع چرخ دنده مخروطی
چرخ دنده مخروطی (Bevel Gear) به دلیل داشتن دندانه های روی یک سطح مخروطی، انتقال نیرو و حرکت بین دو محور غیرموازی و معمولاً متقاطع را ممکن می سازد. انواع رایج چرخ دنده های مخروطی عبارتند از:
- چرخ دنده مخروطی ساده: دندانه ها مستقیم و موازی با مولد مخروط هستند.
- چرخ دنده مخروطی مارپیچ: دندانه ها به صورت مارپیچی قرار گرفته اند که انتقال نرم تر و بدون لرزش نیرو را فراهم می کند.
- چرخ دنده مخروطی هایپویید: برای انتقال نیرو بین محورهایی که به صورت هم مرکز نیستند، به کار می رود.
- چرخ دنده مخروطی زینی (Spiral Bevel Gear): دندانه های خمیده دارد که برای سرعت های بالا مناسب است.
اصول عملکرد چرخ دنده مخروطی
چرخ دنده های مخروطی به صورت جفتی کار می کنند و دندانه های آن ها به گونه ای طراحی شده که انتقال گشتاور و نیرو با کمترین اتلاف انرژی انجام شود. زاویه مخروط و تعداد دندانه ها در این چرخدنده ها تعیین کننده نوع حرکت و نسبت انتقال نیرو است.
مواد اولیه مورد استفاده
برای ساخت چرخ دنده های مخروطی از مواد با استحکام بالا و مقاومت در برابر سایش استفاده می شود. برخی از مواد رایج عبارتند از:
- فولاد آلیاژی: برای کاربردهایی که نیاز به استحکام بالا دارند.
- چدن: در مواردی که مقاومت در برابر ضربه و هزینه کمتر مهم باشد.
- مواد کامپوزیتی و پلاستیکی: در سیستم های سبک یا کم بار.
فرآیندهای ساخت چرخ دنده مخروطی
تولید چرخ دنده مخروطی شامل مراحل دقیق و استانداردی است که به شرح زیر می باشد:
- طراحی و مدل سازی:
- طراحی اولیه با نرمافزارهایی نظیر SolidWorks یا AutoCAD انجام می شود.
- پارامترهایی چون زاویه مخروط، تعداد دندانه ها و مدول محاسبه می گردد.
- انتخاب روش تولید:
روش تولید به نوع چرخ دنده و مواد مورد استفاده بستگی دارد. برخی از روش های رایج شامل:- ماشین کاری CNC: دقت بالایی در تولید فراهم می کند.
- ریخته گری: برای تولید انبوه مناسب است.
- آهنگری (Forging): استحکام مواد را افزایش می دهد.
- ماشین کاری اولیه:
- در این مرحله، قطعه خام برش خورده و شکل اولیه مخروط ایجاد می شود.
- از دستگاه های تراش و فرز برای ایجاد مخروط استفاده می شود.
- برش دندانه ها:
- دستگاه های هابینگ (Hobbing) یا شیوینگ (Shaping) برای برش دندانه ها استفاده می شوند.
- در تولید دندانه های مارپیچ، دستگاه های پیشرفته تری نظیر 5-axis CNC استفاده می شود.
- عملیات حرارتی:
- برای افزایش سختی و مقاومت سایش، چرخ دنده ها تحت عملیات حرارتی قرار می گیرند.
- پرداخت نهایی:
- پرداخت سطحی برای کاهش اصطکاک و بهبود کیفیت عملکرد انجام می شود.
- کنترل کیفیت:
- بررسی دقت ابعاد و زبری سطح با ابزارهایی نظیر میکرومتر و دستگاه CMM انجام می شود.
چالش های ساخت
- دقت بالا: ساخت دندانه های مخروطی نیاز به دقت بسیار زیاد دارد تا انتقال نیرو به صورت یکنواخت انجام شود.
- هزینه بالا: تجهیزات پیشرفته و عملیات حرارتی، هزینه تولید را افزایش می دهند.
- تنظیم دقیق زاویه: تطبیق زاویه دندانه ها برای عملکرد بهینه چالش برانگیز است.
کاربردهای چرخدنده مخروطی
چرخ دنده های مخروطی در صنایع متعددی استفاده می شوند، از جمله:
- صنعت خودروسازی: در دیفرانسیل خودروها برای انتقال نیرو به چرخ ها.
- ماشین آلات صنعتی: در دستگاه هایی که نیاز به تغییر زاویه نیرو دارند.
- هوافضا: در انتقال نیرو بین شفت های متقاطع در موتورهای جت.
- توربین های بادی: برای تغییر جهت و انتقال نیرو.
نوآوری ها در تولید چرخ دنده های مخروطی
- استفاده از فناوری چاپ سه بعدی: امکان ساخت نمونه های اولیه و حتی قطعات نهایی با هزینه کمتر.
- مواد پیشرفته: استفاده از مواد نانوکامپوزیت برای افزایش عمر مفید.
- هوشمندسازی تولید: استفاده از دستگاه های CNC پیشرفته برای کاهش خطا.
طراحی دقیق چرخ دنده های مخروطی
طراحی چرخ دنده های مخروطی به دلیل هندسه خاص آن ها پیچیدگی های بیشتری نسبت به چرخ دنده های ساده دارد. نکات کلیدی در طراحی این نوع چرخ دنده عبارتند از:
- انتخاب زاویه مخروط:
- زاویه بین محورهای دو چرخدنده معمولاً بین 90 تا 180 درجه است. زاویه دقیق براساس کاربرد و نیاز مکانیکی تعیین می شود.
- نرمافزارهایی نظیر CATIA و NX برای محاسبات دقیق این زاویه استفاده می شوند.
- تعیین نسبت انتقال:
- نسبت دندانه های دو چرخ دنده، میزان تغییر سرعت و گشتاور را مشخص می کند.
- برای کاهش خطا، از الگوریتم های تحلیل تنش استفاده می شود تا دندانه ها در شرایط بارگذاری سنگین دچار شکست نشوند.
- هندسه دندانه ها:
- در چرخ دنده های مخروطی مارپیچ یا زینی، شکل دندانه ها پیچیده تر است و نیاز به محاسبات دقیق تر دارد.
فناوری های مدرن در تولید
- ماشین کاری CNC پیشرفته:
با استفاده از دستگاه های CNC پنج محوره، ساخت دندانه های پیچیده با دقت میکرونی امکان پذیر است. این فناوری به کاهش زمان تولید و افزایش کیفیت قطعه کمک می کند. - شبیه سازی تولید:
قبل از ساخت واقعی، فرآیند تولید با نرم افزارهایی مانند Ansys یا Abaqus شبیه سازی میشود. این شبیه سازی مواردی مانند:- توزیع تنش
- نقاط ضعف احتمالی
- و دوام قطعه را پیش بینی می کند.
- فناوری EDM (Electrical Discharge Machining):
برای ایجاد دندانه های بسیار ظریف و با دقت بالا، از ماشین کاری تخلیه الکتریکی استفاده می شود.
عملیات حرارتی پیشرفته
عملیات حرارتی یکی از مراحل کلیدی در تولید چرخ دنده های مخروطی است. این عملیات به موارد زیر کمک می کند:
- افزایش سختی سطح دندانه ها:
- سطوح دندانه ها به دلیل تماس و اصطکاک مداوم، در معرض سایش هستند.
- از روش هایی مانند سخت کاری القایی (Induction Hardening) برای افزایش مقاومت سطحی استفاده می شود.
- کاهش شکنندگی:
- در حالی که سختی افزایش می یابد، باید از ایجاد ترک های ریز یا شکست ناگهانی جلوگیری کرد.
- عملیات حرارتی تمپرینگ برای کاهش تنش های داخلی انجام می شود.
کنترل کیفیت و آزمون ها
کنترل کیفیت در ساخت چرخ دنده های مخروطی به دلیل حساسیت بالای عملکرد آن ها اهمیت ویژه ای دارد. ابزارها و روش های رایج در این زمینه عبارتند از:
- دستگاه CMM (Coordinate Measuring Machine):
- برای بررسی ابعاد دقیق دندانه ها و مطابقت آن ها با طراحی اولیه استفاده می شود.
- آزمون های تنش و خستگی:
- قطعات در معرض بارگذاریهای دوره ای قرار می گیرند تا مقاومت آن ها در برابر خستگی مکانیکی سنجیده شود.
- آنالیز سطح:
- زبری سطح با دستگاه های پروفیلومتر اندازه گیری می شود تا اصطکاک کاهش یابد و عمر مفید قطعه افزایش یابد.
نتیجه گیری نهایی
ساخت چرخ دنده مخروطی یک فرآیند دقیق و تخصصی است که نیازمند ترکیب دانش طراحی، فناوری های تولید پیشرفته و کنترل کیفیت است. پیشرفت در مواد و فناوری های تولید باعث شده این چرخ دنده ها با کارایی بیشتر و هزینه کمتر تولید شوند و در صنایع مختلف به طور گسترده تری مورد استفاده قرار گیرند.
