ساخت استاد بولت
استاد بولت یک متصل کننده مکانیکی با رزوه خارجی است. برخی اوقات مکان دارد از واشر و مهره های اضافی نیز در آن استفاده شود. استاد بولت به طور گسترده در لوله کشی فشار قوی و اتصالات فلنج خط لوله استفاده می شود.
استاد بولت چیست؟
پیچ اصلی یک بست مکانیکی است که دارای رزوه های خارجی بدون سر است. نخ خارجی در تمام طول گل میخ وجود دارد. کم کم باید دو مهره، یکی در هر طرف، برای متصل کردن آن استفاده کرد. بولت مستر در اندازه ها، انواع و طرح های رزوه ای مختلف موجود است.
انواع پیچ و مهره های اصلی
بسته به الگوی رزوه و طرح، انواع مختلفی از پیچ های اصلی به شرح زیر موجود است:
- پیچ ناودانی با رزوه کامل یا پیچ ناودانی با رزوه پیوسته: دارای رزوه یکنواخت در طول خود است.
- پیچ های ناودانی انتهای شیر: هر انتهای آن دارای رزوه های نابرابر و وسط آن بدون نخ است.

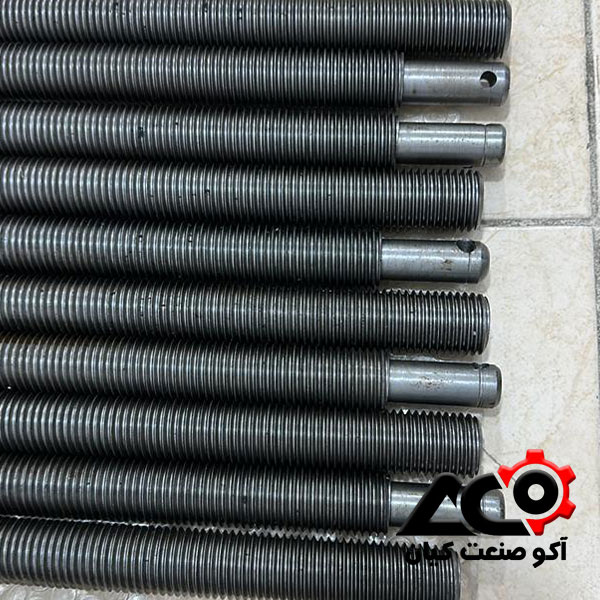

- پیچ های گل میخ دو طرفه: هر انتها دارای رزوه های مساوی است و وسط آن بدون رزوه است.
- پیچ و مهره های فلنج فلنجی: پیچ های گل میخ فلنج با رزوه کامل با انتهای پخ که به طور خاص برای اتصالات فلنج استفاده می شود.
- پیچ ناودانی دو سر با ساقه کاهش یافته: قطر قسمت مرکزی بدون رزوه نسبت به قطر اصلی کاهش می یابد.
بسته به استحکام پیچ اصلی به سه گروه تقسیم می شوند.
- پیچ اصلی با استحکام بالا
- پیچ اصلی با استحکام متوسط و
- استاد بولت کم ایثاکا
انواع پیچ و مهره اصلی بر اساس رزوه
پیچ های اصلی بسته به کاربردشان از انواع مختلفی از رزوه ها استفاده می کنند. برخی از رایج ترین رزوه های پیچ اصلی عبارتند از:
- رزوه متریک ISO
- رزوه ACME
- رزوه UNC
- رزوه UNF
- رزوه UN
- رزوه WHITWORTH
استانداردها
طراحی و ساخت پیچ و مهره های استاد بولت توسط طیف گسترده ای از استانداردهای ASME به مذل زیر کنترل می شود:
- ASME B16.5 و ASME B16.47 قطر و طول پیچ و مهره استاد بولت را فرا می گیرد.
- ASME B1.1 پوشش دهنده رزوه های درشت و ریز.
- ASME B18.2.1 برای پیچ و مهره های مربع و شش گوش استفاده می شود.
- ASME B18.2.2 پوشش دهنده جزئیات مرتبط به استاد بولت مربعی و شش گوش.
- ASME B18.21.1 جزئیات Lock Washerرا مطرح می کند.
- ASME B18.22.1 برای واشرهای ساده استفاده می شود.
سایر استانداردهای بین المللی مانند DIN ISO، BS، SAE، IS و غیره نیز جزئیات اصلی پیچ را ارائه می دهند.
نوعی پیچ و مهره اصلی
برای خدمات دما و فشار بالا، ASTM A193 پرکاربردترین ماده فلنج است. گرید B7 و B7M پر کاربردترین گریدهای مواد A193 هستند. ASTM A320 Gr L7، L7A و L7B برای سرویس پایین استفاده می شود. سایر مواد پیچ عبارتند از:
- ASTM A354 Gr BC, BD
- ASTM A540 Gr B21تا B24
- ASTM A193 Gr B5، B6، B8، B16، B8M، B8A، B8T، L7،
- ASTM A453 Gr 660A/B/C/D
- ASTM A913 Inconel 718
- ASTM A320 Gr L7M، L43، B8، B8A، B8T، B8MA، B8C
- ASTM A182 Gr S31803, S32205
مواد مهره و واشر باید با مواد پیچ اصلی انتخاب شده سازگار باشد تا از خوردگی گالوانیکی جلوگیری شود. گاهی اوقات پیچ های اصلی برای افزایش مقاومت در برابر خوردگی روکش می شوند. مواد پوشش رایج عبارتند از:
- آبکاری الکترو روی
- آبکاری الکترو کادمیوم
- پوشش PTFE
- گالوانیزه گرم
- پوشش فسفاته
- آبکاری نیکل الکترولس
- روکش نقره
- روی/نیکل با رسوب الکتریکی
- پوشش روی نیکل
- پوشش آلومینیوم
- داکرومت
- ژئومت
- XYLAN
- Xylar
انتخاب جنس استاد بولت
انتخاب ماده پیچ اصلی عمدتاً به دمای فرآیند و مواد فلنج بستگی دارد. با این حال، بسیاری از پارامترهای دیگر وجود دارد که باید در نظر گرفته شود. تصویر زیر یک راهنمای تقریبی در مورد انتخاب ماده پیچ اصلی بر اساس دمای سرویس و مواد فلنج ارائه می دهد:
انتهای و طول پیچ اصلی
انتهای اصلی پیچ معمولا گرد، شیاردار، مسطح یا پخ است. طول یک پیچ اصلی به موازات محور از یک سر به سر دیگر اندازه گیری می شود. آنها معمولا در طول 1.4 اینچ موجود هستند.
اندازه و ابعاد پیچ اصلی توسط استانداردهای ASME B16.5 و ASME B16.47 ارائه شده است که بسته به کلاس فشار، نوع فلنج و اندازه لوله، قطر و تعداد پیچ های مورد نیاز را ارائه می دهد. به طور کلی، با افزایش درجه فشار و NPS، سطح پیچ افزایش می یابد.
خرید لوله و اتصالات از آکو صنعت کیان
انواع شیرآلات، فلنج و اتصالات صنعتی در سبد محصولات اکو صنعت کیان وجود دارد. در صورت تمایل به مشاوره و یا خرید انواع لوله و فلنج با ما تماس بگیرید. مهندسین و کارشناسان گروه آماده پاسخگویی به تمامی سوالات و مشاوره رایگان به شما مشتریان گرامی می باشند. همچنین قیمت انواع شیرآلات و لوله و سایر یراق آلات را به اطلاع شما خواهند رساند.
Master Bolt B7 رایج ترین و پرکاربردترین نوع Master Bolt می باشد
معروف ترین و متداول ترین گرید پیچ ناودانی، پیچ ناودانی B7 است. سیم Studbolt B7 از آلیاژ MO40 ساخته شده است. این آلیاژ پس از سخت شدن در کوره، حدود 32 تا 37 راکول C (HRC) و در دمای 593 درجه سانتیگراد، حدود 860 مگا پاسکال (Mpa) را تحمل می کند. این مقاومت برای پیچ های ناودانی با اندازه های زیر 64 میلی متر یا (M64) است. به معنای پیچ و مهره هایی با قطر کمتر از 64 میلی متر است. برای پیچ های ناودانی بالای 64 میلیمتر، مقاومت کمی پایینتر است و تنش حدود 690 مگا پاسکال (Mpa) را تحمل میکند.
استاد بولت B7M
یکی دیگر از گریدهای Studbolt Studbolt B7M است که سختی آن کمی کمتر از Studbolt B7 است و کشش حدود 690 Mpa را تحمل می کند. Studbolt B7M خواص مکانیکی خود را تا دمای 620 درجه سانتیگراد حفظ می کند که دمایی بالاتر از studbolt B7 است.
استاد بولت B8
درجه بعدی Studbolt Studbolt B8 است. Studbolt B8 از فولاد ضد زنگ 304 ساخته شده است و در محیط های مرطوب مانند دیگ های بخار استفاده می شود.
