انواع چرخ دنده؛ راهنمای کاربردی برای طراحی و خرید صنعتی
چرخدندهها قلب پنهان بسیاری از ماشینآلات صنعتی، خطوط تولید، گیربکسها، سیستمهای انتقال قدرت و تجهیزات دقیق هستند. هر جا نیاز به انتقال گشتاور، تغییر سرعت دورانی، اصلاح جهت حرکت یا افزایش دقت انتقال نیرو وجود داشته باشد، یکی از انواع چرخ دنده وارد عمل میشود.
بسیاری از کاربران صنعتی، مهندسان خرید و حتی برخی طراحان، در انتخاب صحیح نوع چرخدنده با چالش مواجهاند: کدام مدل برای بار ضربهای مناسبتر می باشد؟ چرخ دنده ساده بهتر است یا چرخ دنده مارپیچ؟ در چه شرایطی باید از چرخ دنده مخروطی، کرانویل یا چرخ دنده ماردون استفاده کرد؟ و چرا در برخی کاربردها، پیچ حلزون و چرخ حلزون برنجی بهترین گزینه است؟
در این راهنمای جامع و تخصصی از طرف اکوصنعت کیان، تلاش کردهایم مقالهای فراتر از محتوای رایج وب فارسی ارائه دهیم؛ محتوایی که فقط به معرفی کلی بسنده نمیکند، بلکه از زاویه مهندسی طراحی، متریال، راندمان، روانکاری، خطاهای رایج، معیارهای انتخاب، کاربردهای صنعتی در ایران و نکات خرید حرفهای، موضوع را کامل و دقیق بررسی میکند. اگر بهدنبال یک مرجع قابل اتکا برای شناخت انواع چرخ دنده هستید، این مقاله از شرکت آکوصنعت برای شما نوشته شده است.
چرخ دنده چیست؟ تعریف مهندسی و دقیق برای شناخت اصولی
چرخ دنده قطعهای مکانیکی با مجموعهای از دندانههای دقیق و مهندسیشده است که برای انتقال حرکت و نیرو بین دو یا چند محور به کار میرود. در سادهترین تعریف، چرخدندهها با درگیری دندانههای خود، حرکت دورانی را از یک محور به محور دیگر منتقل میکنند و همزمان میتوانند:
- سرعت را کاهش یا افزایش دهند
- گشتاور را تقویت یا تضعیف کنند
- جهت دوران را تغییر دهند
- زاویه انتقال نیرو را اصلاح کنند
- دقت حرکتی سیستم را افزایش دهند
چرا شناخت انواع چرخ دنده در صنعت اهمیت دارد؟
در پروژههای صنعتی، اشتباه در انتخاب چرخدنده ممکن است پیامدهای سنگینی داشته باشد. برای مثال، اگر که در یک گیربکس با سرعت خیلی بالا از چرخ دنده ساده استفاده شود، ممکن است نویز زیاد، لرزش و کاهش عمر یاتاقانها رخ بدهد و یا اگر در یک سیستم بالابر، بهجای چرخ حلزون برنجی، مکانیزم نامناسبی انتخاب شود، ایمنی سامانه از بین میرود.
شناخت حرفهای انواع چرخ دنده به دلایل زیر ضروری است:
- افزایش عمر تجهیزات
- کاهش هزینه تعمیرات و توقف خط
- بهبود راندمان انتقال نیرو
- کاهش صدا و ارتعاش
- افزایش ایمنی در کاربردهای حساس
- امکان انتخاب متریال مناسب برای محیطهای خورنده، داغ یا پرفشار
- تناسب بهتر با طراحی گیربکس و محور انتقال نیرو
در صنایع ایران، بهویژه در حوزههایی مانند فولاد، سیمان، معدن، خطوط انتقال مواد، ماشینسازی، بستهبندی، صنایع غذایی و تجهیزات بالابر، انتخاب درست چرخدنده میتواند تفاوت میان یک سیستم پایدار و یک مجموعه پرهزینه و آسیبپذیر باشد.
دستهبندی اصلی انواع چرخ دنده بر اساس موقعیت محور انتقال نیرو
یکی از علمیترین روشهای طبقهبندی انواع چرخ دنده، توجه به رابطه بین محورهای دوران است. این دستهبندی به مهندس کمک میکند سریعتر نوع مناسب را تشخیص دهد.
۱. چرخدنده برای محورهای موازی
این گروه زمانی استفاده میشود که محور انتقال نیرو در دو شفت موازی قرار داشته باشد. مهمترین اعضای این دسته:
- چرخ دنده ساده
- چرخ دنده مارپیچ
- چرخ دنده ماردون یا جناغی
۲. چرخدنده برای محورهای متقاطع
در این حالت، دو محور هم دیگر را قطع میکنند؛ معمولاً در زاویه ۹۰ درجه مهمترین نمونهها:
- چرخ دنده مخروطی
- کرانویل و پینیون
۳. چرخدنده برای محورهای غیرموازی و غیرمتقاطع
این گروه برای شرایطی است که محورها نه موازیاند و نه یکدیگر را قطع میکنند. مهمترین گزینهها:
- چرخ دنده ماردون در برخی طبقهبندیها
- پیچ حلزون و چرخ حلزون برنجی
- سامانههای خاص انتقال قدرت با راندمان و نسبت تبدیل ویژه
این طبقهبندی در انتخاب نوع سیستم انتقال قدرت، نقش پایهای دارد و باید قبل از هر تصمیمگیری فنی مشخص شود.
اجزای اصلی و اصطلاحات مهم در دنیای چرخ دنده
برای اینکه انتخاب و تحلیل انواع چرخ دنده دقیقتر انجام شود، لازم است با اصطلاحات کلیدی آشنا باشیم.
مدول (Module)
مدول نسبت قطر دایره گام به تعداد دندانهها است و یکی از اصلیترین پارامترهای تطابق دو چرخدنده محسوب میشود. اگر دو چرخدنده مدول یکسان نداشته باشند، درگیری درست نخواهند داشت.
گام دنده
فاصله بین دو نقطه متناظر روی دو دندانه مجاور را گام دنده میگویند. این پارامتر در کیفیت درگیری، نرمی حرکت و انتقال یکنواخت نیرو اثرگذار است.
دایره گام
دایرهای فرضی که مبنای تحلیل حرکتی چرخدندهها قرار میگیرد. سرعت محیطی، نسبت انتقال و درگیری دندانهها بر اساس آن تعریف میشود.
زاویه فشار
زاویهای که راستای انتقال نیرو با مماس دایره گام میسازد. زاویه فشار روی ظرفیت باربری، صدا، راندمان و استحکام دندانه اثر مستقیم دارد.
لقی یا Backlash
فاصله آزاد بین سطوح درگیر دندانهها که برای جلوگیری از گیرکردن و جبران انبساط حرارتی لازم است. لقی بیش از حد، دقت را کم میکند و لقی کم نیز خطر گریپاژ را بالا میبرد.
نسبت تبدیل
نسبت تعداد دندانههای چرخ محرک به متحرک یا نسبت سرعت ورودی به خروجی را نشان میدهد. این پارامتر تعیین میکند آیا سیستم برای افزایش گشتاور یا افزایش سرعت طراحی شده است.
انواع چرخ دنده و بررسی کامل آنها
چرخ دنده ساده؛ اقتصادی، رایج و مناسب برای کاربردهای عمومی
چرخ دنده ساده یکی از شناختهشدهترین و پرکاربردترین انواع چرخدنده است. همین سادگی در ساخت، سبب شده این نوع چرخدنده در بسیاری از تجهیزات عمومی و صنعتی مورد استفاده قرار گیرد.
ویژگیهای چرخ دنده ساده
- دندانهها مستقیم هستند
- مناسب برای محورهای موازی
- ساخت آن نسبتاً ساده و اقتصادی است
- راندمان انتقال نیرو بالاست
- در سرعتهای بالا صدای بیشتری تولید میکند
مزایای چرخ دنده ساده
- قیمت ساخت مناسب
- ماشینکاری آسان
- بازده مکانیکی بالا
- سهولت تعمیر و تعویض
- مناسب برای بارهای متوسط و سرعتهای پایین تا متوسط
معایب چرخ دنده ساده
- ایجاد صدای زیاد در سرعت بالا
- درگیری ناگهانی دندانهها
- ارتعاش بیشتر نسبت به مدلهای مارپیچ
- مناسب نبودن برای سامانههای بسیار نرم و کمصدا
کاربردهای رایج
- گیربکسهای ساده
- پمپها
- تجهیزات کارگاهی
- ماشینآلات عمومی
- سیستمهای مکانیکی با بودجه محدود
در بسیاری از پروژهها، وقتی هزینه ساخت اهمیت بالایی دارد و شرایط کاری خیلی پرسرعت یا حساس نیست، چرخ دنده ساده انتخابی منطقی و اقتصادی محسوب میشود.

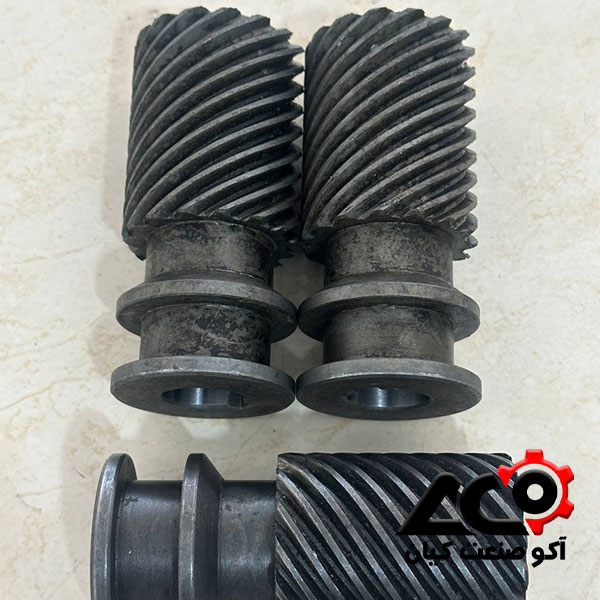

چرخ دنده مارپیچ؛ انتخاب حرفهای برای انتقال نرم و کمصداتر نیرو
چرخ دنده مارپیچ نسبت به نوع ساده، طراحی پیشرفتهتری دارد. دندانهها در این نوع، با زاویهای مشخص نسبت به محور قرار گرفتهاند. این ساختار باعث میشود تماس دندانهها بهتدریج شروع شود، نه بهصورت ناگهانی.
مزایای چرخ دنده مارپیچ
- انتقال نیرو نرمتر
- کاهش صدا و لرزش
- ظرفیت باربری بیشتر نسبت به چرخدنده ساده
- مناسب برای سرعتهای بالا
- دوام بهتر در کاربردهای پیوسته
محدودیتها و ملاحظات
- به دلیل زاویهدار بودن دندانهها، نیروی محوری ایجاد میشود
- برای مهار این نیرو، طراحی یاتاقانها و محور انتقال نیرو باید دقیقتر انجام شود
- هزینه ساخت بالاتر از نوع ساده است
- تنظیم و روانکاری آن حساستر است
کاربردهای صنعتی مهم
- چرخ دنده گیربکس در خطوط تولید
- گیربکس ماشینآلات صنعتی
- کمپرسورها
- صنایع بستهبندی
- تجهیزات انتقال قدرت با کارکرد پیوسته
در سیستمهایی که صدای کم، نرمی حرکت و تحمل بار بالا اهمیت دارد، چرخ دنده مارپیچ غالباً یکی از بهترین انتخابها است.
چرخ دنده ماردون یا جناغی؛ راهحل مهندسی برای حذف نیروی محوری
چرخ دنده ماردون که در برخی منابع با نام چرخدنده جناغی شناخته میشود، از دو ردیف دندانه مارپیچ با جهت مخالف تشکیل شده است. هدف اصلی از این طراحی، خنثیکردن نیروی محوری تولیدشده در چرخدندههای مارپیچ است.
چرا چرخ دنده ماردون مهم است؟
در چرخدنده مارپیچ، یکی از چالشهای اصلی، نیرویی است که در امتداد محور به بلبرینگها وارد میشود. اگر این نیرو زیاد باشد، یاتاقانها تحت تنش بالا قرار میگیرند. چرخ دنده ماردون این مشکل را با طراحی متقارن دندانهها تا حد زیادی برطرف میکند.
مزایا
- انتقال بسیار نرم نیرو
- کاهش محسوس لرزش
- حذف یا کاهش شدید نیروی محوری
- ظرفیت باربری بالا
- مناسب برای توانهای سنگین
معایب
- ساخت پیچیدهتر
- ماشینکاری دشوارتر
- قیمت بالاتر
- نیاز به دقت مونتاژ بالا
کاربردها
- گیربکسهای سنگین
- توربینها
- تجهیزات دریایی
- خطوط نورد
- ماشینآلاتی با گشتاور زیاد و کار مداوم
اگر پروژه شما در دسته تجهیزات سنگین قرار میگیرد و پایداری بلندمدت اولویت دارد، چرخ دنده ماردون میتواند گزینهای ممتاز باشد.
چرخ دنده مخروطی؛ راهکار اصلی برای انتقال نیرو در زاویه ۹۰ درجه
چرخ دنده مخروطی زمانی استفاده میشود که دو محور یکدیگر را قطع کنند و لازم باشد انتقال نیرو با تغییر زاویه انجام شود. این نوع چرخدنده برای اصلاح مسیر حرکت و تغییر جهت گشتاور بسیار مهم است.
انواع چرخ دنده مخروطی
- مخروطی مستقیم
- مخروطی مارپیچ
- مخروطی صفر
- مدلهای صنعتی خاص برای بارهای سنگین
مزایای چرخ دنده مخروطی
- امکان انتقال نیرو بین محورهای متقاطع
- مناسب برای تغییر جهت حرکت
- عملکرد دقیق در طراحی مناسب
- قابلیت تحمل بار قابل توجه
معایب
- نصب و تنظیم حساس
- نیاز به دقت بالا در هممحوری
- هزینه تولید بیشتر نسبت به چرخدنده ساده
- در مدل مستقیم، احتمال ایجاد نویز در سرعت بالا
کاربردهای متداول
- ماشینآلات انتقال قدرت
- سیستمهای فرمان و دیفرانسیل
- تجهیزات صنعتی خاص
- جعبهدندههای زاویهدار
در سامانههایی که تغییر جهت انتقال نیرو ضروری است، چرخ دنده مخروطی انتخابی کلاسیک و کارآمد است.
کرانویل چیست و چه تفاوتی با چرخ دنده مخروطی معمولی دارد؟
کرانویل معمولاً در کنار پینیون بهعنوان بخشی از سامانه انتقال قدرت شناخته میشود. اگرچه از نظر مفهومی به خانواده چرخدندههای مخروطی نزدیک است، اما در عمل در سیستمهای بسیار مهمی مانند دیفرانسیل خودرو و برخی گیربکسهای صنعتی، نقش ویژهای ایفا میکند.
تفاوتهای کلیدی کرانویل
- معمولاً برای انتقال نیرو با زاویه استفاده میشود
- در کنار پینیون بهصورت جفت طراحی میشود
- در سیستمهای با بار و گشتاور بالا بسیار رایج است
- در برخی طراحیها بهشکل Hypoid ساخته میشود
چرا کرانویل مهم است؟
زیرا در سیستمهایی که هم تغییر زاویه و هم تحمل بار بالا اهمیت دارد، طراحی درست کرانویل بر دوام کل سامانه اثر مستقیم میگذارد. خطای کوچک در پروفیل یا سختی سطح این قطعه میتواند منجر به صدای شدید، پیتینگ، سایش یا حتی شکست کامل شود.

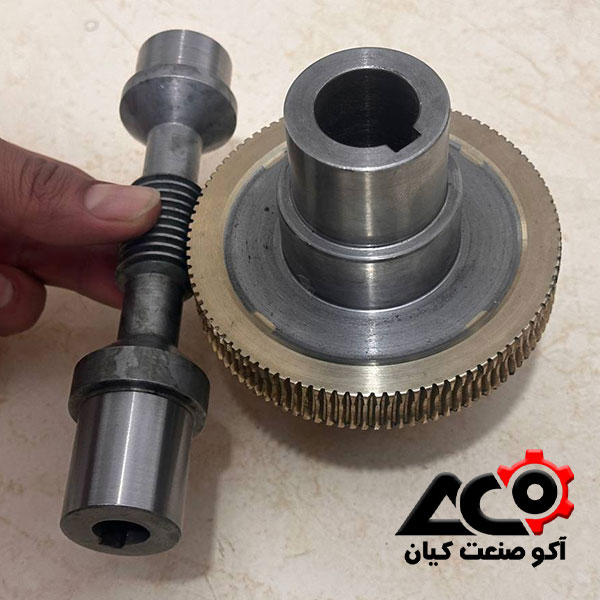

پیچ حلزون و چرخ حلزون برنجی؛ گزینهای ممتاز برای کاهش سرعت و افزایش گشتاور
یکی از مهمترین و کاربردیترین سامانهها در میان انواع چرخ دنده، مکانیزم پیچ حلزون و چرخ حلزون برنجی است. این سیستم برای کاهش دور، افزایش گشتاور و در برخی موارد ایجاد خودقفلشوندگی بهکار میرود.
در این ساختار، یک پیچ مارپیچی فولادی با یک چرخدنده مخصوص درگیر میشود. به دلیل نوع تماس لغزشی بین این دو قطعه، انتخاب متریال چرخ حلزون اهمیت بسیار زیادی دارد و به همین دلیل معمولاً از برنج یا برنز استفاده میشود.
چرا چرخ حلزون برنجی است؟
- اصطکاک کمتر نسبت به فولاد
- کاهش احتمال گریپاژ
- سازگاری مناسب با پیچ فولادی
- قابلیت جذب بهتر سایش
- کارکرد نرمتر در سرعتهای پایین
مزایای سیستم پیچ حلزون و چرخ حلزون برنجی
- نسبت تبدیل بالا در فضای کم
- حرکت نرم و بیصدا
- مناسب برای گشتاور خروجی بالا
- قابلیت خودقفلشوندگی در برخی طراحیها
- مناسب برای بالابرها، جکها، تجهیزات تنظیم موقعیت و گیربکسهای خاص
محدودیتهای این سیستم
- راندمان آن نسبت به برخی چرخدندههای دیگر کمتر است
- حرارت بیشتری تولید میکند
- نیاز شدیدتری به روانکاری صحیح دارد
- انتخاب متریال و دقت ماشینکاری در آن بسیار حساس است

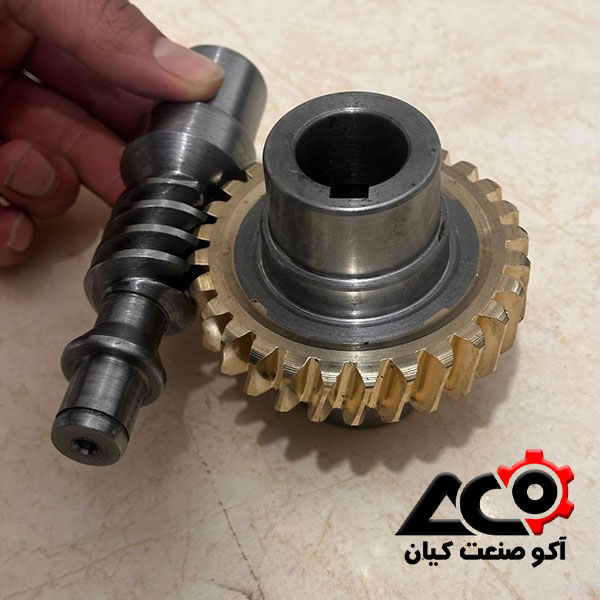

پیچ حلزون و چرخ حلزون برنجی درشت؛ مناسب برای بار سنگین و کاربرد صنعتی
پیچ حلزون و چرخ حلزون برنجی درشت معمولاً در سامانههایی استفاده میشود که بارهای سنگینتری دارند و مقاومت مکانیکی بالا اهمیت زیادی دارد. در این مدل، اندازه دندانهها بزرگتر است و طراحی برای تحمل فشار بیشتر بهینه میشود.
کاربردهای مهم
- گیربکسهای سنگین
- بالابرهای صنعتی
- تجهیزات جابهجایی مواد
- ماشینآلات کارخانهای
- سامانههایی با شوک بار یا گشتاور بالا
مزیت اصلی
- تحمل بهتر در بار زیاد
- دوام بالاتر در شرایط صنعتی
- مناسب برای کاربری مداوم و سخت
در صنایعی که پایداری و دوام بر ظرافت اولویت دارد، پیچ حلزون و چرخ حلزون برنجی درشت انتخابی بسیار کاربردی است.
پیچ حلزون و چرخ حلزون برنجی دنده ریز؛ مناسب برای دقت و کنترل بهتر
در مقابل مدل درشت، پیچ حلزون و چرخ حلزون برنجی دنده ریز برای سیستمهایی کاربرد دارد که دقت حرکتی، کنترل نرمتر و تنظیمپذیری بیشتر مدنظر است.
موارد استفاده
- تجهیزات دقیق
- مکانیزمهای تنظیم زاویه
- ماشینآلات نیمهاتومات
- دستگاههای ابزار دقیق
- سامانههای موقعیتدهی
مزایا
- حرکت نرمتر
- کنترل بهتر روی خروجی
- مناسب برای کاربردهای حساس
- امکان تنظیم دقیقتر نسبت تبدیل و موقعیت
در صورتی که اولویت شما دقت، یکنواختی حرکت و کنترل باشد، پیچ حلزون و چرخ حلزون برنجی دنده ریز گزینهای حرفهایتر است.
چرخ دنده گیربکس؛ ستون فقرات سیستم انتقال قدرت صنعتی
وقتی از چرخ دنده گیربکس صحبت میکنیم، منظور تنها یک قطعه منفرد نیست، بلکه مجموعهای از چرخدندههاست که در یک پوسته مشترک، برای دستیابی به نسبت تبدیل مشخص، تغییر گشتاور و مدیریت سرعت دورانی کنار هم قرار میگیرند.
ویژگیهای مهم چرخ دنده گیربکس
- باید از نظر هندسی بسیار دقیق باشد
- کیفیت سطح دندانه بر صدا و عمر مؤثر است
- عملیات حرارتی نقش حیاتی در دوام دارد
- روانکاری مناسب برای جلوگیری از پیتینگ و سایش ضروری است
در انتخاب چرخ دنده گیربکس باید به چه چیزهایی توجه کرد؟
- توان ورودی و گشتاور خروجی
- سرعت کارکرد
- نوع بار: یکنواخت، ضربهای یا متناوب
- شرایط محیطی: گردوغبار، رطوبت، دما
- نوع روانکار
- کیفیت ساخت و بالانس
- تطابق با محور انتقال نیرو
در مجموعههای صنعتی، خرابی چرخ دنده گیربکس اغلب باعث توقف خط تولید میشود؛ به همین دلیل کیفیت ساخت این بخش نباید قربانی کاهش هزینههای کوتاهمدت شود.
محور انتقال نیرو و ارتباط آن با عملکرد چرخ دنده
محور انتقال نیرو بخشی کلیدی در هر سامانه انتقال قدرت است. چرخدنده هرچقدر دقیق و باکیفیت باشد، اگر محور بهدرستی طراحی یا نصب نشده باشد، عملکرد کلی سیستم مختل میشود.
نقش محور انتقال نیرو
- انتقال گشتاور بین قطعات
- تحمل نیروهای پیچشی و خمشی
- حفظ هممحوری قطعات دوار
- پشتیبانی از چرخدندهها، کوپلینگها و یاتاقانها
خطاهای رایج مرتبط با محور انتقال نیرو
- هممحوری ضعیف
- تاب داشتن محور
- انتخاب قطر نامناسب
- کیفیت پایین متریال
- ماشینکاری نادقیق محل نشیمن یاتاقان یا چرخدنده
هر نوع از انواع چرخ دنده باید با محور انتقال نیرو سازگار باشد؛ بهویژه در چرخ دنده مارپیچ و کرانویل که نیروهای جانبی و محوری مهمتر میشوند.
چرخ زنجیر کارخانه فولاد؛ تفاوت آن با چرخ دنده و علت اهمیت آن در صنعت سنگین
هرچند چرخ زنجیر کارخانه فولاد از نظر فنی با چرخدنده تفاوت دارد، اما در بسیاری از پروژههای انتقال قدرت و انتقال حرکت، در کنار خانواده چرخدندهها بررسی میشود. این قطعه برای انتقال نیرو از طریق زنجیر طراحی شده و در کارخانههای فولاد، نورد، خطوط حمل مواد و محیطهای خشن بسیار کاربردی است.
چرا چرخ زنجیر در کارخانه فولاد اهمیت دارد؟
- محیط کارخانه فولاد دارای حرارت، گردوغبار و ضربه است
- بسیاری از خطوط به انتقال قدرت مقاوم در شرایط سخت نیاز دارند
- زنجیر و چرخ زنجیر در برخی کاربردها نسبت به چرخدنده مستقیم عملکرد مناسبتری دارند
ویژگیهای مهم چرخ زنجیر کارخانه فولاد
- ساختهشده از فولاد مقاوم
- عملیات حرارتی مناسب
- تحمل بار دینامیکی و ضربهای
- مقاومت سایشی بالا
- طراحی متناسب با زنجیرهای صنعتی سنگین
در چنین کاربردهایی، انتخاب درست بین چرخدنده و چرخ زنجیر کارخانه فولاد به تحلیل دقیق شرایط عملیاتی وابسته است.
مقایسه تخصصی انواع چرخ دنده از نظر عملکرد
کدام چرخ دنده کمصداتر است؟
اگر معیار اصلی شما کاهش نویز باشد:
- چرخ دنده مارپیچ عملکرد بهتری از چرخ دنده ساده دارد
- چرخ دنده ماردون نیز بسیار نرم و کمصدا عمل میکند
- پیچ حلزون و چرخ حلزون برنجی در سرعت مناسب میتواند بیصداترین عملکرد را ارائه دهد
کدام چرخ دنده برای بار سنگین بهتر است؟
برای بارهای سنگین، بسته به نوع محور و شرایط:
- چرخ دنده مارپیچ
- چرخ دنده ماردون
- کرانویل
- پیچ حلزون و چرخ حلزون برنجی درشت
از گزینههای مهم هستند.
کدام گزینه اقتصادیتر است؟
از نظر هزینه ساخت اولیه:
- چرخ دنده ساده معمولاً اقتصادیترین است
- سپس چرخ دنده مارپیچ
- مدلهای مخروطی، کرانویل و ماردون معمولاً گرانترند
کدام نوع برای تغییر جهت نیرو مناسبتر است؟
- چرخ دنده مخروطی
- کرانویل
- در برخی سامانهها پیچ حلزون و چرخ حلزون برنجی
متریال مناسب برای ساخت انواع چرخ دنده
انتخاب متریال مناسب، یکی از مهمترین عوامل در موفقیت یک سامانه انتقال قدرت است. صرفاً شکل چرخدنده کافی نیست؛ جنس آن نیز باید با نوع بار، دما، سرعت و شرایط محیطی هماهنگ باشد.
متریالهای رایج
- فولاد آلیاژی
- فولاد سمانته
- فولاد سختکاریشده
- چدن در برخی کاربردهای خاص
- برنج و برنز برای چرخ حلزون
- پلاستیکهای مهندسی در تجهیزات سبک و کمصدا
چرا متریال مهم است؟
- روی سختی سطح اثر میگذارد
- مقاومت سایشی را تعیین میکند
- تحمل ضربه و خستگی را مشخص میکند
- در روانکاری و اصطکاک نقش دارد
- عمر کاری قطعه را مستقیم تحت تأثیر قرار میدهد
در اکوصنعت کیان، انتخاب متریال باید بر اساس تحلیل واقعی شرایط کاری انجام شود، نه صرفاً براساس عادت بازار یا کاهش قیمت تمامشده.
عملیات حرارتی در چرخ دنده؛ عامل تعیینکننده عمر و دوام
بسیاری از خرابیهای زودرس چرخدنده نه به دلیل طراحی هندسی، بلکه به علت عملیات حرارتی نامناسب رخ میدهد. سطح دندانه باید بهاندازه کافی سخت باشد تا در برابر سایش و پیتینگ مقاومت کند، اما مغز قطعه نیز باید چقرمگی لازم را برای تحمل ضربه داشته باشد.
روشهای متداول
- کربوره
- نیتراسیون
- سختکاری القایی
- آبکاری و روشهای مکمل در کاربردهای خاص
اثر عملیات حرارتی مناسب
- افزایش سختی سطح
- بهبود مقاومت سایشی
- کاهش ترک و لبپریدگی
- افزایش عمر خستگی دندانه
در چرخ دنده گیربکس، کرانویل و چرخدندههای صنعتی سنگین، عملیات حرارتی یک مزیت نیست؛ یک ضرورت است.
خرابیهای رایج در انواع چرخ دنده و راههای پیشگیری
۱. سایش دندانه
علتها:
- روانکاری نامناسب
- آلودگی روغن
- کیفیت سطح ضعیف
۲. پیتینگ
پدیدهای که در آن حفرههای ریز روی سطح دندانه ایجاد میشود. علت اصلی آن تنشهای تماسی تکراری است.
۳. شکست دندانه
علتها:
- بار ضربهای
- طراحی ضعیف
- عملیات حرارتی نامناسب
- انتخاب اشتباه مدول
۴. گریپاژ
بهویژه در پیچ حلزون و چرخ حلزون برنجی اهمیت دارد و معمولاً بر اثر اصطکاک و حرارت بالا رخ میدهد.
۵. لقی بیش از حد
نتیجه سایش، مونتاژ ضعیف یا انتخاب نادرست است و باعث کاهش دقت و افزایش ضربه میشود.
راهکارهای پیشگیری
- انتخاب صحیح نوع چرخدنده
- روانکاری اصولی
- کنترل کیفیت ساخت
- نصب دقیق
- بازرسی دورهای
- تحلیل ارتعاش و پایش وضعیت
پرسشهای متداول درباره انواع چرخ دنده
چرخ دنده ساده بهتر است یا چرخ دنده مارپیچ؟
اگر هزینه کمتر و ساخت آسان مدنظر باشد، چرخ دنده ساده مناسبتر است. اما اگر نرمی حرکت، صدای کمتر و تحمل بار بالاتر مهم باشد، چرخ دنده مارپیچ انتخاب بهتری است.
چرا در سیستم حلزونی از برنج استفاده میشود؟
زیرا تماس بین پیچ و چرخ از نوع لغزشی است و برنج یا برنز اصطکاک و خطر گیرپاژ را کاهش میدهد. به همین دلیل پیچ حلزون و چرخ حلزون برنجی در صنعت بسیار رایج است.
کرانویل در چه کاربردی استفاده میشود؟
کرانویل بیشتر در سامانههای انتقال نیرو با تغییر زاویه، مانند دیفرانسیل خودرو و برخی گیربکسهای زاویهدار صنعتی به کار میرود.
چرخ دنده ماردون چه مزیتی دارد؟
مهمترین مزیت چرخ دنده ماردون کاهش نیروی محوری و انتقال نرمتر قدرت در بارهای سنگین است.
چرخ زنجیر کارخانه فولاد با چرخ دنده چه فرقی دارد؟
چرخ زنجیر کارخانه فولاد نیرو را از طریق زنجیر منتقل میکند، در حالی که چرخ دنده مستقیماً با دندانههای قطعه دیگر درگیر میشود.
مشاوره با آکوصنعت
اگر برای پروژه صنعتی خود به مشاوره تخصصی، انتخاب فنی، ساخت سفارشی یا استعلام قیمت انواع چرخ دنده نیاز دارید، همین حالا با اکوصنعت کیان تماس بگیرید.
تیم فنی ما آماده است تا بر اساس نوع بار، سرعت، شرایط محیطی، ابعاد، جنس و کاربرد، مناسبترین گزینه را به شما پیشنهاد دهد.
برای دریافت مشاوره و ثبت سفارش، با اکوصنعت کیان در ارتباط باشید.
جمعبندی
شناخت انواع چرخ دنده فقط یک موضوع تئوری یا آموزشی نیست؛ این دانش، مستقیماً بر عملکرد، دوام، ایمنی و هزینه نهایی سیستمهای صنعتی تأثیر میگذارد. چرخ دنده ساده برای کاربردهای عمومی و اقتصادی مناسب است، چرخ دنده مارپیچ برای انتقال نرم و کمصدا عملکرد بهتری دارد، چرخ دنده مخروطی و کرانویل برای تغییر زاویه انتقال نیرو ضروریاند، چرخ دنده ماردون در بارهای سنگین مزایای مهمی دارد و پیچ حلزون و چرخ حلزون برنجی در سامانههای کاهش دور، افزایش گشتاور و کاربردهای خودقفلشونده جایگاه ویژهای دارد.
ساخت انواع چرخ دنده در تهران، ساخت کرانویل در تهران، طراحی کوپلینگ، ساخت اسپیسر، ساخت دنده جناقی در ایران، ساخت کوپلینگ پره ای در چهاردانگه، ساخت کرانویل در چهاردانگه،ساخت ساپورت در تهران، طراحی رولیک، ساخت فلنج در تهران، ساخت فلنج، ساخت نازل در ایران، طراحی بوش، ساخت دنده حلزونی در تهران، ساخت انواع چرخ دنده در تهران،ساخت نازل در تهران،ساخت بوش در تهران، ساخت کوپلینگ پره ای در ایران،ساخت انواع چرخ دنده چهاردانگه، ساخت نازل، ساخت چرخ دنده کرانویل،شفت لنگ و رزوه دار،ساخت شفت های لنگ و رزوه دار،طراحی گاید فلزی صنعتی و ….
جهت ساخت و طراحی انواع چرخ دنده، ساخت کرانویل در تهران، طراحی کوپلینگ، ساخت اسپیسر، ساخت دنده جناقی در چهاردانگه، ساخت کوپلینگ پره ای در چهاردانگه، ساخت کوپلینگ در ایران، طراحی رولیک، ساخت شافت، ساخت زبانه ورودی تهران، ساخت فلنج، ساخت زبانه خروجی در ایران، طراحی بوش، ساخت انواع چرخ دنده چهاردانگه، ساخت نازل و …. می توانید با مشاوران ما در حوزه های مختلف صنعتی و کارشناسان آکو صنعت کیان تماس بگیرید.
