ما در این مطلب به مبحث آشنایی با ۵ نوع اصلی چرخ دنده می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.
چرخ دنده چیست و چرا باید آن را بشناسیم؟
چرخ دنده یکی از اساسی ترین اجزای مکانیکی است که نقش کلیدی در انتقال نیرو و حرکت در انواع ماشین آلات صنعتی و خانگی دارد. شناخت انواع چرخ دنده نه تنها برای مهندسان مکانیک و طراحان صنعتی مهم است، بلکه برای صنعتگرانی که با تعمیر و نگهداری تجهیزات سروکار دارند نیز ضروری است. در این مقاله جامع از شرکت آکوصنعت کیان، قصد داریم به معرفی ۵ نوع اصلی چرخ دنده بپردازیم و ضمن بررسی مزایا، معایب و کاربردهای هر کدام، نکات مهم در انتخاب بهترین چرخ دنده را نیز ارائه دهیم.
در این محتوا که به صورت کامل سئو شده و بهینه برای گوگل و کاربران نوشته شده، با استفاده از کلمات کلیدی پرجست وجوی گوگل مانند “چرخ دنده صنعتی”، “انواع چرخ دنده”، “خرید چرخ دنده” و موارد مشابه، سعی کرده ایم بهترین مقاله فارسی در این زمینه را تولید کنیم.
چرخ دنده چیست؟
چرخ دنده (Gear) قطعه ای دایره ای با دندانه های منظم است که برای انتقال حرکت و نیرو بین دو محور به کار می رود. چرخ دنده ها از طریق درگیری دندانه ها با یکدیگر، امکان انتقال نیرو با دقت بالا را فراهم می کنند.
کاربردهای رایج چرخ دنده ها
چرخ دنده ها در انواع ماشین آلات صنعتی، خودروها، ساعتها، موتورهای الکتریکی، گیربکس ها، ماشین آلات کشاورزی و بسیاری دیگر از تجهیزات استفاده می شوند. در شرکت آکوصنعت کیان، ما شاهد استفاده گسترده چرخ دنده ها در پروژه های صنعتی بزرگ بوده ایم.
اجزای اصلی یک چرخ دنده
- قطر گام (Pitch Diameter)
- زاویه فشار
- تعداد دندانه
- مدول یا گام دندانه
- جنس بدنه (آلیاژ، فولاد، پلیمر و…)
آشنایی با انواع اصلی چرخ دنده
۱. چرخ دنده ساده یا مستقیم (Spur Gear)
ساختار و عملکرد
چرخ دنده ساده رایجترین و ابتدایی ترین نوع چرخ دنده است که دندانه های آن به صورت مستقیم و موازی با محور قرار گرفته اند. این نوع چرخ دنده برای انتقال نیرو بین دو محور موازی به کار می رود.
مزایا و معایب
مزایا:
- ساختار ساده و ارزان تر
- راندمان بالا در انتقال نیرو
- نگهداری آسان
معایب:
- ایجاد صدای زیاد در سرعت بالا
- عملکرد کمتر روان نسبت به چرخ دنده های دیگر
موارد کاربرد
- گیربکس های ساده
- دستگاه های صنعتی سبک
- سیستم های انتقال قدرت ابتدایی
در شرکت آکوصنعت کیان، چرخ دنده ساده به عنوان انتخاب اقتصادی و کارآمد برای پروژه های کم سرعت و پرقدرت پیشنهاد می شود.
۲. چرخ دنده مارپیچ (Helical Gear)
تفاوت با چرخ دنده ساده
در چرخ دنده مارپیچ، دندانه ها به صورت زاویه دار نسبت به محور قرار دارند. این ساختار باعث می شود درگیری دندانه ها به تدریج صورت گیرد و انتقال نیرو نرم تر باشد.
مزایا و معایب
مزایا:
- صدای کمتر و انتقال نرمتر
- توانایی حمل بار بیشتر
معایب:
- ساخت پیچیده تر و هزینه بالاتر
- نیاز به روغنکاری مناسب
کاربردهای صنعتی
- خودروها و گیربکس های سنگین
- ماشین آلات با سرعت بالا
- تجهیزات نیروگاهی
اگر به دنبال چرخ دنده ای برای کاربردهای صنعتی با سرعت بالا هستید، شرکت آکوصنعت کیان چرخ دنده های مارپیچ با دقت بالا را پیشنهاد می دهد.

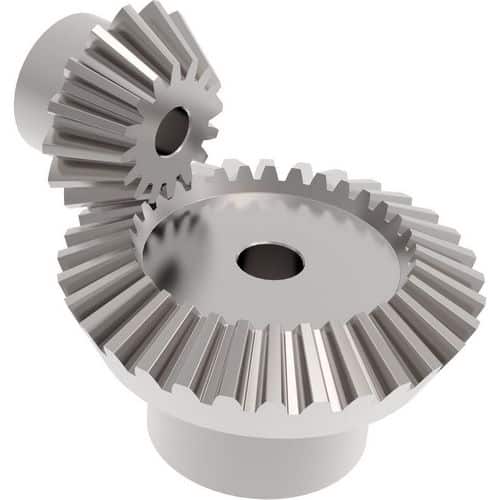

۳. چرخ دنده مخروطی (Bevel Gear)
انواع چرخ دنده های مخروطی
- چرخ دنده مخروطی مستقیم
- چرخ دنده مخروطی مارپیچ
- چرخ دنده هیپوئید (Hypoid Gear)
نحوه انتقال نیرو
چرخ دنده های مخروطی برای انتقال نیرو بین دو محور متقاطع، معمولاً با زاویه ۹۰ درجه، طراحی شده اند. این ویژگی باعث شده که در سیستم هایی با تغییر جهت حرکت بسیار کاربرد داشته باشند.
کاربردها در ماشین آلات
- دیفرانسیل خودرو
- ماشین آلات صنعتی
- پمپ ها و کمپرسورها
در محصولات شرکت آکوصنعت کیان، چرخ دنده مخروطی برای پروژه هایی که نیاز به تغییر جهت حرکت دارند، بسیار توصیه می شود.
۴. چرخ دنده حلزونی (Worm Gear)
عملکرد و ساختار خاص
این نوع چرخ دنده شامل یک پیچ (حلزون) و یک چرخ دنده است که در زاویه قائم با هم قرار دارند. طراحی خاص آن باعث می شود بتوان نیرو را در فضاهای بسیار محدود منتقل کرد.
نسبت انتقال بالا
نسبت انتقال چرخ دنده حلزونی بسیار بالا است (گاهی تا ۱:۱۰۰). این ویژگی، آن را به گزینه ای عالی برای کاهش سرعت و افزایش گشتاور تبدیل کرده است.
کاربرد در فضاهای محدود
- آسانسورها
- درب های اتوماتیک
- سیستم های نقاله
در کاتالوگ شرکت آکوصنعت کیان، چرخ دنده حلزونی یکی از پرتقاضاترین محصولات در پروژه های با محدودیت فضایی است.
۵. چرخ دنده داخلی (Internal Gear)
تفاوت با چرخدنده خارجی
در این نوع، دندانه ها در سطح داخلی چرخ دنده قرار دارند و معمولاً با یک چرخ دنده ساده درگیر می شوند.
مزایا در سیستم های بسته
- طراحی فشرده تر
- انتقال قدرت روان
- عملکرد مناسب در فضاهای بسته
استفاده در گیربکس ها و ابزار دقیق
چرخ دنده های داخلی معمولاً در گیربکس های خورشیدی (planetary) و ابزارهای دقیق مثل ساعتها و تجهیزات خودکار استفاده می شوند.
شرکت آکوصنعت کیان با بهره گیری از فناوری های نوین، انواع چرخ دنده های داخلی را با دقت بالا و کیفیت صنعتی تولید می کند.
نکات مهم در انتخاب نوع چرخ دنده
سرعت و گشتاور مورد نیاز
قبل از انتخاب چرخ دنده، باید بدانید چه سرعت و گشتاوری نیاز دارید. برخی چرخ دنده ها مثل حلزونی برای گشتاور بالا مناسب اند، در حالی که چرخ دنده ساده برای سرعت پایین بهتر است.
فضای در دسترس در طراحی مکانیکی
اگر محدودیت فضایی دارید، چرخ دنده حلزونی یا داخلی گزینه بهتری هستند.
راندمان انتقال نیرو
چرخدنده مارپیچ و مخروطی راندمان بالاتری دارند، ولی ممکن است به روان کاری بیشتری نیاز داشته باشند.
هزینه و سهولت ساخت
چرخ دنده ساده، ارزان ترین نوع است. ولی در طراحی های پیچیده، گاهی مجبور به استفاده از انواع گران تر می شوید.
سوالات متداول درباره چرخ دنده
بهترین نوع چرخ دنده برای کاربردهای صنعتی کدام است؟
بسته به شرایط، چرخ دنده مارپیچ یا مخروطی بهترین عملکرد را در صنعت دارند.
از کجا می توان چرخ دنده صنعتی باکیفیت تهیه کرد؟
شرکت آکوصنعت کیان یکی از تأمین کنندگان برتر انواع چرخ دنده صنعتی با کیفیت تضمینشده در ایران است.
آیا چرخ دنده حلزونی برای کاربردهای پرسرعت مناسب است؟
خیر، این نوع چرخ دنده برای کاهش سرعت و افزایش گشتاور طراحی شده و برای سرعتهای بالا مناسب نیست.
طول عمر چرخ دنده ها چقدر است؟
بسته به نوع چرخ دنده، جنس، میزان روانکاری و شرایط کاری، طول عمر متفاوت است. محصولات شرکت آکوصنعت کیان با استفاده از آلیاژهای مقاوم، طول عمر بسیار بالایی دارند.
جمع بندی: انتخاب هوشمندانه چرخ دنده برای کاربردهای صنعتی
در این مقاله جامع، با پنج نوع اصلی چرخ دنده و کاربردهای آنها آشنا شدیم. انتخاب صحیح چرخ دنده می تواند بهره وری ماشین آلات را به طور چشمگیری افزایش دهد. پیشنهاد می کنیم قبل از خرید، با مشاوران متخصص شرکت آکوصنعت کیان تماس بگیرید تا مناسب ترین گزینه را بر اساس نیاز پروژه خود انتخاب کنید.
آشنایی با ۵ نوع اصلی چرخ دنده
چرخ دنده ها در واقع قطعات کوچک و بزرگی هستند که باعث انتقال انرژی جنبشی چرخشی از یک قسمت به قسمت دیگر می شوند.
ممکن است با خود بگویید که این دقیقاً همان کاری است که کمربندها و زنجیرها به خوبی انجام می دهند.
حدستان کاملا صحیح است اما کیفیت عملکرد در این تجهیزات تفاوت های خاصی با تسمه و زنجیر دارد.
وجود این قطعات به عنوان رابط اصلی باعث روانتر شدن انتقال انرژی میشود و مواد مناسب دنده ایمنی دستگاههای مدرن را تا حد زیادی تضمین میکند.
2. تاریخچه چرخ دنده ها
شاید تعجب کنید که قدمت این قطعات صنعتی به دوران باستان باز می گردد البته با گذشت زمان تکامل یافتند و بسیاری از عیوب آنها به تدریج برطرف شد.
به عنوان مثال، در گذشته آنها را از سنگ یا چوب می ساختند، اما امروزه عمدتاً از فلز ساخته می شوند.
همچنین دندانه های این قطعات این روزها بسیار مهندسی و دقیقا طراحی شده اند در گذشته به دلیل کمبود امکانات و تکنولوژی پایین تر، نامنظم بودن دندانه های چرخ دنده ها مشکلات زیادی را ایجاد می کرد.
3. اجزاء
هسته قسمت توپی شکلی است که در مرکز این قطعه صنعتی قرار دارد.
بالای این قسمت توپی شکل با دندانه های کوچک و بزرگ پر شده است در هر یک از انواع خاص چرخ دنده که در ادامه با آنها آشنا می شویم حالت های خاصی در جهت های مختلف دارند.
بدنه متصل به دندان ها را چرخ دنده نیز می گویند.
در طراحی این قطعات صنعتی کاربردی از عباراتی مانند ارتفاع کولر، گام محیطی، ارتفاع ته دنده، شلی محیطی و دایره گام نیز استفاده می شود.
توضیح یک به یک آنها در این مقاله کوتاه نمی گنجد.
4. انواع چرخ دنده
این قطعات صنعتی با توجه به کاربردهای متنوعی که دارند طرح ها و انواع مختلفی دارند که در ادامه به معرفی مهم ترین انواع آن ها می پردازیم.
1-4 دنده ساده
همانطور که از نام این گروه پیداست، ساده ترین نوع چرخ دنده ها هستند بدن آنها شامل یک دیسک مرکزی و دندان های منظم و متصل است
دندانه ها با محور این قطعه موازی هستند.
با این حال، گاهی اوقات این قطعات ساده تنها انتخاب برای استفاده در ماشین های صنعتی بزرگ هستند.
2-4 چرخ دنده مارپیچ
بزرگترین تفاوت این گروه با انواع ساده در نحوه قرارگیری دندان ها نسبت به محور اصلی است.
زیرا محور این گروه برخلاف جهت دندان ها طراحی شده است.
وجود این ویژگی باعث می شود که دندان های دو قسمت در حین حرکت با یکدیگر درگیر شوند این درگیری باعث می شود که حرکت آنها بر روی یکدیگر نرمتر شود.
این نوع حرکت چرخشی صدای بسیار کمتری نسبت به انواع ساده ایجاد می کند و این نکته یکی از مزیت های محسوس این گروه نسبت به انواع ساده است.
3-4 چرخ دنده حلزونی
اگر به قطعه ای با قابلیت انتقال انرژی یک طرفه یعنی به صورت پیچ به چرخ نیاز دارید، احتمالاً بهترین گزینه برای شما چرخ دنده مارپیچ است.
این قطعات از قابلیت های ویژه ای بهره مند شده اند که باعث می شود حتی در محورهای عمودی و نود درجه کاربردهای خود را پیدا کنند.
به عنوان مثال در اکثریت قریب به اتفاق آسانسورهای صنعتی از این نوع قطعات استفاده شده است.
4-4 چرخ دنده مخروطی
اگر به قطعه ای نیاز دارید که به شما امکان انتقال انرژی از محور افقی به محور عمودی و بالعکس را بدهد، نوع مخروطی بهترین انتخاب پیش روی شماست.
اگرچه پیچیدگی این گروه به اندازه نوع مارپیچ آن نیست، اما کاربردهای ویژه این نوع چرخ دنده ها ارزشی مضاعف به آنها بخشیده است.
5-4 چرخ دنده شانه ای
احتمالاً پیشرفته ترین و پیچیده ترین نوع چرخ دنده این گروه است از آنها برای انتقال انرژی از محور چرخشی به محور لغزشی و بالعکس استفاده می شود.
به عبارت دیگر باید گفت که این قطعات با قطر بی نهایت و مستقیم هستند که به آنها مستقیم نیز می گویند.
5. روش ساخت
تولید این قطعات صنعتی با روش های مختلفی انجام می شود. مهم ترین روش ریخته گری است، اما راه های دیگری مانند خاک رس، منگنه و تراشه وجود دارد. هر کدام ابزار و شرایط خاص خود را می طلبد.
دلیل اینکه رایج ترین روش ساخت این قطعات فرآیند ریخته گری است به این دلیل است در این روش می توان تعداد زیادی قطعه را با سرعت بالا تولید کرد.
البته این روش خاصی برای تولید قطعاتی است که نیاز به دقت بالایی در تولید آنها ندارد. پیچیده ترین روش ساخت این قطعات صنعتی، روش براده برداری است.
دقت طراحی و تولید در روش براده برداری بسیار بالاست به جرات می توان گفت باکیفیت ترین قطعات صنعتی موجود در بازار از این طریق تولید انبوه می شود.
برخی از ابزارهای لازم برای طراحی و تولید این قطعات کاربردی عبارتند از: تراش سنگ، ماشین سنگ زنی و دستگاه فرز.
6. محاسبات دنده
برای محاسبه سرعت در این تجهیزات ابتدا باید پارامترهای بررسی شده در روابط را بدانیم.
تشخیص این تعاریف برای یک نوع ساده آسان تر است.
Pitch: فاصله بین دو نقطه تراز روی دو دندان متوالی را pitch می نامند و با p نشان می دهند.
دایره گام: با اتصال دو چرخ دنده، دو دایره فرضی مماس بر یکدیگر ایجاد می شود که برای هر یک به دایره های گام معروف هستند.
اندازه سر دنده: شعاع محصور بین بالاترین لبه دندان و دایره گام سر چرخ دنده نامیده می شود و با a نشان داده می شود.
اندازه پایه چرخ دنده: شعاع محصور بین پایین ترین لبه دندانه ها و دایره گام را پایه چرخ دنده می نامند و با d نشان داده می شود.
عمق دندان: مجموع سر دنده و پایه دنده همان عمق دندان است.
دایره پایه: دایره پایه دایره ای است که دندان ها روی آن قرار می گیرند.
خط فشار: خط فشار خطی است که از نقطه تماس دو دایره بر اساس مماس بر هر دو می گذرد.
