انواع فلنج صنعتی؛ کاربرد، استاندارد و راهنمای انتخاب

انواع فلنج صنعتی برای ایجاد اتصال بازشدنی میان لوله‌ها، شیرآلات، پمپ‌ها، مخازن و تجهیزات فرایندی استفاده می‌شوند. فلنج‌ها از نظر شکل اتصال، متریال، استاندارد ساخت، کلاس فشار، ابعاد، نوع سطح آب‌بندی و کاربرد با یکدیگر تفاوت دارند. فلنج گلودار، اسلیپون، کور، رزوه‌ای، ساکت‌ولد، لپ‌جوینت و نافی‌دار از مدل‌هایی هستند که باید متناسب با مشخصات واقعی پروژه انتخاب شوند.

برای انتخاب فلنج مناسب نمی‌توان فقط به قطر اسمی لوله توجه کرد. نوع سیال، فشار و دمای طراحی، متریال لوله، رده ضخامت، استاندارد پروژه، روش اتصال، خوردگی، ارتعاش و امکان تعمیرات نیز باید مشخص شوند. هماهنگ نبودن فلنج، گسکت و پیچ‌ها می‌تواند باعث ضعف آب‌بندی یا ایجاد تنش نامناسب در اتصال شود.

برای مشاهده محصولات موجود و آشنایی با قطعات این گروه می‌توانید صفحه فلنج صنعتی را بررسی کنید.

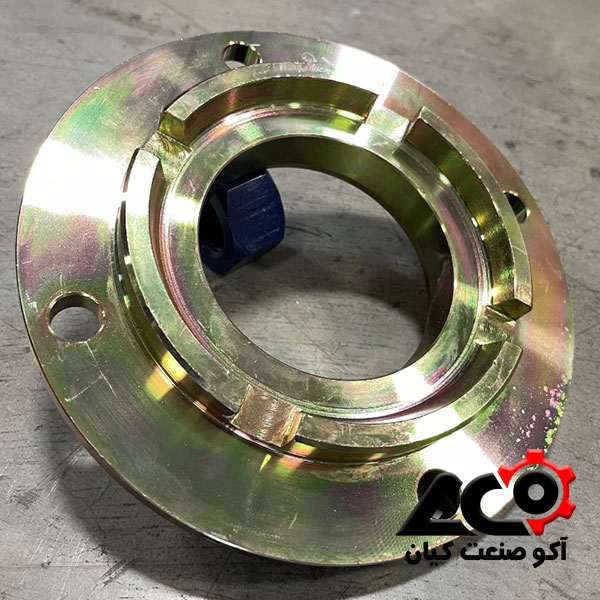

فلنج صنعتی چیست؟

فلنج قطعه‌ای حلقه‌ای یا دیسکی‌شکل است که معمولاً دارای سوراخ‌های منظم برای عبور پیچ‌هاست. دو فلنج روبه‌روی هم قرار می‌گیرند و با کمک پیچ، مهره و گسکت یک اتصال بازشدنی ایجاد می‌کنند. این اتصال امکان جداسازی تجهیزات، بازرسی، تعمیر و تعویض قطعات را فراهم می‌سازد.

فلنج‌ها ممکن است به لوله جوش داده شوند، روی لوله قرار گیرند، به انتهای لوله رزوه شوند یا به‌عنوان درپوش انتهایی استفاده شوند. شکل و روش اتصال هر مدل بر نحوه انتقال تنش، نصب و کاربرد آن اثر می‌گذارد.

اجزای یک اتصال فلنجی معمولاً شامل موارد زیر است:

• دو فلنج متناسب
• گسکت سازگار با سطح آب‌بندی
• پیچ یا استاد بولت
• مهره و واشر در صورت نیاز
• اتصال جوشی یا رزوه‌ای به لوله
• سطح آب‌بندی ماشین‌کاری‌شده
• تجهیزات و لوله‌های متصل

فلنج به‌تنهایی آب‌بندی کامل را ایجاد نمی‌کند. عملکرد اتصال به تطابق تمام اجزا، سلامت سطوح، انتخاب گسکت، هم‌راستایی و سفت کردن صحیح پیچ‌ها وابسته است.

جدول مقایسه انواع فلنج صنعتی

نوع فلنج	روش اتصال	کاربرد قابل بررسی	مزیت اصلی	محدودیت مهم
گلودار جوشی	جوش لب‌به‌لب	خطوط حساس و شرایط کاری سنگین	انتقال تدریجی تنش	نصب و جوشکاری دقیق‌تری نیاز دارد
اسلیپون	قرارگیری روی لوله و جوش	خطوط عمومی با شرایط متناسب	نصب نسبتاً ساده	تمرکز تنش آن با مدل گلودار متفاوت است
کور	بستن انتهای خط	مسدود کردن لوله یا نازل	امکان دسترسی در آینده	تحت فشار می‌تواند تنش خمشی قابل‌توجهی داشته باشد
رزوه‌ای	اتصال با رزوه	مواردی که جوشکاری محدود است	حذف جوش در محل اتصال	برای تمام فشارها، دماها و سیالات مناسب نیست
ساکت‌ولد	ورود لوله در سوکت و جوش گوشه	خطوط سایز پایین با شرایط مشخص	اتصال فشرده	فاصله نصب و کیفیت جوش اهمیت دارد
لپ‌جوینت	همراه با استاب‌اند	خطوط نیازمند باز و بسته شدن	تنظیم آسان‌تر سوراخ پیچ‌ها	به قطعه همراه و طراحی کامل نیاز دارد
اوریفیس	اتصال همراه با نقاط اندازه‌گیری	اندازه‌گیری جریان	امکان نصب صفحه اوریفیس	طراحی آن وابسته به محاسبات ابزار دقیق است
نافی‌دار	متناسب با طراحی و کاربرد	اتصال تجهیزات و خطوط صنعتی	تقویت موضع اتصال	شکل نافی باید با نقشه و استاندارد هماهنگ باشد

این جدول فقط برای مقایسه اولیه است. انتخاب نهایی باید بر اساس استاندارد پروژه، جداول فشار–دما و مشخصات فنی خط انجام شود.

فلنج گلودار جوشی

فلنج گلودار جوشی یا Weld Neck دارای گردنی مخروطی است که به‌تدریج به ضخامت لوله نزدیک می‌شود. انتهای گردن برای جوش لب‌به‌لب آماده شده و باید با قطر داخلی و رده لوله هماهنگ باشد.

این طراحی در شرایطی که انتقال یکنواخت‌تر تنش اهمیت دارد قابل بررسی است. خطوط دارای فشار یا دمای طراحی قابل‌توجه، ارتعاش یا تغییرات دمایی ممکن است با توجه به محاسبات پروژه از این مدل استفاده کنند.

اطلاعات مهم برای سفارش فلنج گلودار عبارت‌اند از:

• سایز اسمی
• کلاس فشار یا PN
• استاندارد ابعادی
• گرید متریال
• رده یا ضخامت لوله
• قطر داخلی گردن
• نوع سطح آب‌بندی
• ضخامت و پخ انتهای جوش
• الزامات آزمون و کنترل کیفیت

عبارت «فلنج گلودار» بدون اعلام رده لوله و کلاس فشار برای سفارش دقیق کافی نیست.

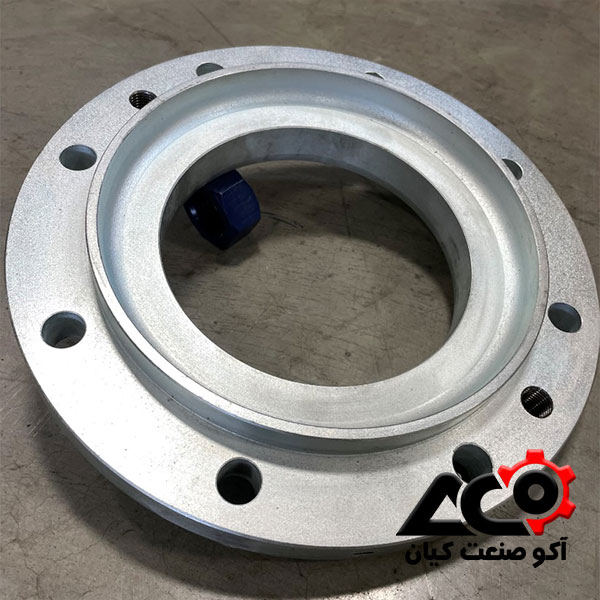

فلنج اسلیپون

فلنج اسلیپون یا Slip-On روی انتهای لوله قرار می‌گیرد و معمولاً با جوش داخلی و خارجی در موقعیت خود ثابت می‌شود. سادگی نسبی نصب باعث شده این مدل در خطوط عمومی مورد توجه قرار گیرد.

انتخاب آن باید متناسب با فشار، دما، نوع سیال و الزامات طراحی باشد. وارد شدن لوله به داخل فلنج باید با فاصله صحیح از سطح آب‌بندی انجام شود تا نصب گسکت یا اجرای جوش دچار مشکل نشود.

مزایای قابل بررسی این مدل عبارت‌اند از:

• تنظیم نسبتاً ساده موقعیت فلنج
• نیاز کمتر به آماده‌سازی جوش لب‌به‌لب
• کاربرد در خطوط عمومی متناسب
• امکان ساخت در متریال‌ها و کلاس‌های مختلف

این ویژگی‌ها به معنی مناسب بودن فلنج اسلیپون برای تمام پروژه‌ها نیست. محدودیت‌های استاندارد و محاسبات خط باید بررسی شوند.

فلنج کور

فلنج کور یا Blind Flange فاقد سوراخ مرکزی عبور سیال است و برای بستن انتهای لوله، نازل یا تجهیزات استفاده می‌شود. این مدل اجازه می‌دهد در آینده با باز کردن پیچ‌ها به مسیر دسترسی پیدا شود.

فلنج کور ممکن است تحت فشار داخلی با تنش خمشی قابل‌توجهی روبه‌رو شود؛ بنابراین ضخامت، متریال و کلاس آن اهمیت دارند. ایجاد سوراخ یا تغییر ضخامت فلنج کور بدون بررسی فنی می‌تواند ظرفیت طراحی آن را تغییر دهد.

کاربردهای متداول آن شامل موارد زیر است:

• بستن انتهای خطوط
• مسدود کردن نازل مخزن
• ایجاد دسترسی برای تعمیرات آینده
• جداسازی موقت یا دائمی یک بخش
• انجام بعضی آزمون‌های خط با روش تأییدشده

فلنج رزوه‌ای

فلنج رزوه‌ای دارای رزوه داخلی است و بدون جوش مستقیم روی لوله رزوه‌دار نصب می‌شود. این مدل می‌تواند در شرایطی که انجام جوشکاری دشوار یا محدود است بررسی شود.

نوع و گام رزوه باید با لوله هماهنگ باشد. ارتعاش، تغییرات دما، احتمال نشتی از مسیر رزوه و سازگاری با سیال نیز باید در تصمیم‌گیری لحاظ شوند.

فلنج رزوه‌ای برای تمام خطوط فشار بالا، سیالات خطرناک یا شرایط دمایی شدید انتخاب عمومی محسوب نمی‌شود. استفاده از آن باید مطابق استاندارد و دستورالعمل طراحی پروژه باشد.

فلنج ساکت‌ولد

فلنج ساکت‌ولد یا Socket Weld دارای یک حفره داخلی است که انتهای لوله در آن قرار می‌گیرد و سپس با جوش گوشه متصل می‌شود. این مدل بیشتر در خطوط با سایز پایین و شرایط تعریف‌شده قابل بررسی است.

هنگام نصب معمولاً باید فاصله مناسب میان انتهای لوله و کف سوکت طبق روش اجرایی رعایت شود. چسباندن کامل لوله به انتهای سوکت پیش از جوشکاری می‌تواند در بعضی شرایط به ایجاد تنش حرارتی منجر شود.

موارد مهم در انتخاب عبارت‌اند از:

• قطر خارجی لوله
• رده لوله
• عمق سوکت
• کلاس فلنج
• گرید متریال
• نوع جوش
• الزامات بازرسی

فلنج لپ‌جوینت

فلنج لپ‌جوینت همراه با قطعه‌ای به نام Stub End استفاده می‌شود. فلنج پشت لبه استاب‌اند قرار می‌گیرد و می‌تواند پیش از سفت شدن اتصال برای تنظیم سوراخ‌های پیچ بچرخد.

این ویژگی در خطوطی که باز و بسته شدن یا تنظیم موقعیت اهمیت دارد مفید است. در بعضی پروژه‌ها می‌توان متریال فلنج پشتی و بخش در تماس با سیال را با توجه به طراحی متفاوت در نظر گرفت.

انتخاب لپ‌جوینت باید به‌صورت یک مجموعه انجام شود. ابعاد فلنج، استاب‌اند، گسکت و فلنج مقابل باید با یکدیگر سازگار باشند.

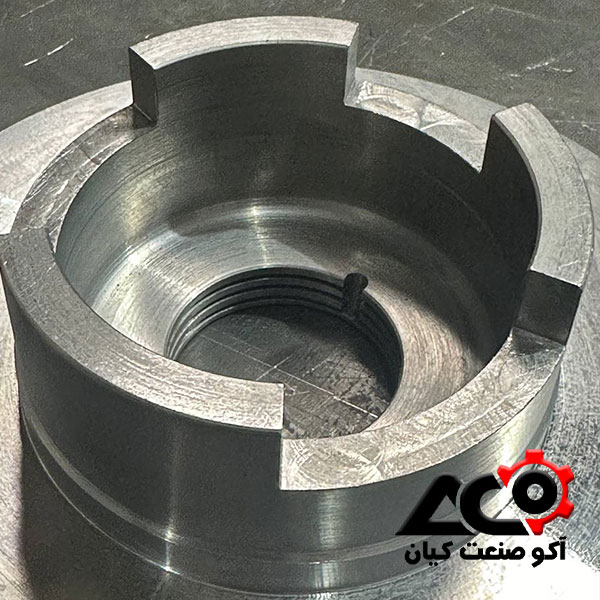

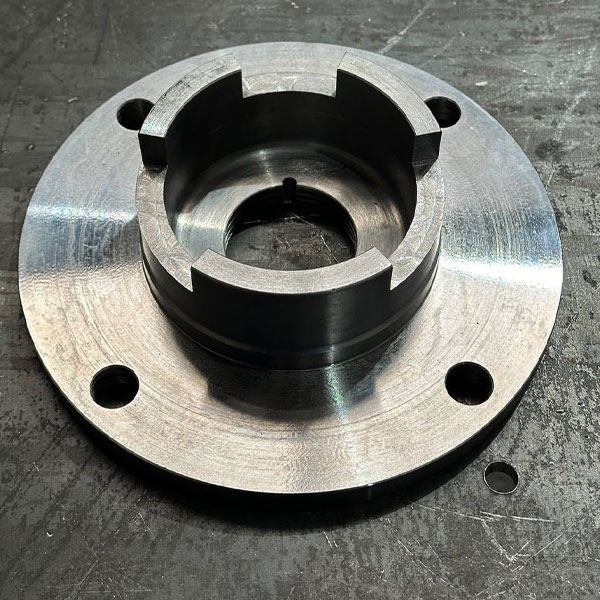

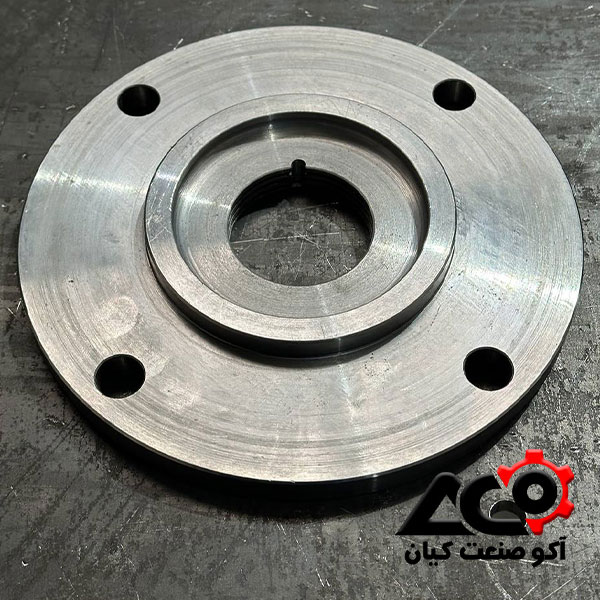

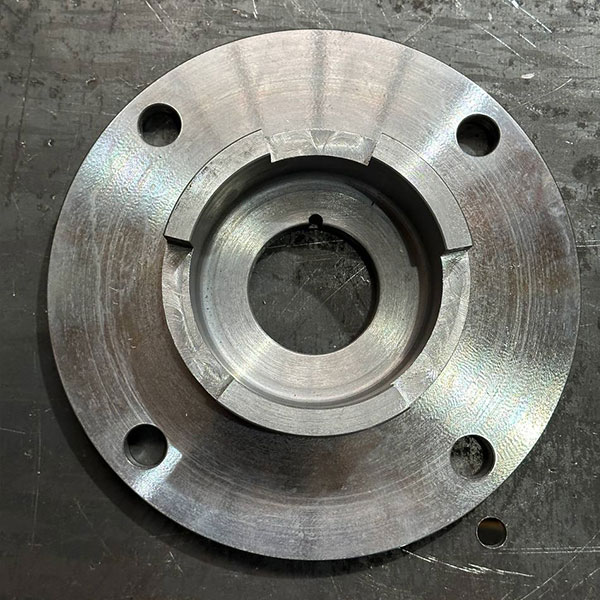

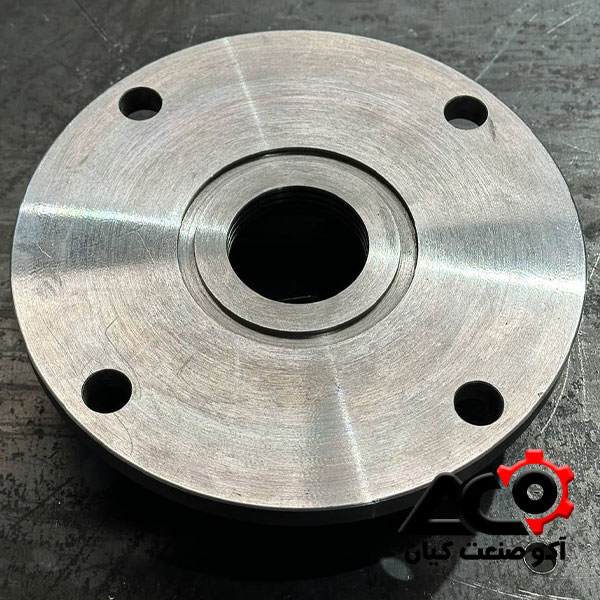

فلنج نافی‌دار

عبارت فلنج نافی‌دار ممکن است برای مدل‌هایی استفاده شود که دارای قسمت برجسته یا نافی در اطراف سوراخ مرکزی هستند. شکل نافی می‌تواند در انتقال بار، موقعیت اتصال یا هماهنگی با تجهیز مقابل نقش داشته باشد.

با توجه به تنوع کاربرد، سفارش این مدل باید بر اساس نقشه و مشخصات کامل انجام شود. قطر نافی، طول آن، ضخامت فلنج، آرایش سوراخ‌ها، متریال و تلرانس‌ها از اطلاعات ضروری هستند.

برای مشاهده تصاویر و مشخصات صفحه محصول می‌توانید فلنج نافی‌دار را ببینید.

فلنج استیل چیست؟

فلنج استیل معمولاً از گریدهای مختلف استنلس استیل ساخته می‌شود و برای شرایطی که مقاومت در برابر خوردگی، بهداشت یا سازگاری شیمیایی اهمیت دارد بررسی می‌شود. انتخاب گرید باید بر اساس نوع سیال، دما، فشار، غلظت مواد خورنده و شرایط شست‌وشو انجام شود.

عبارت کلی «فلنج استیل» برای سفارش دقیق کافی نیست. گرید، استاندارد متریال و نوع ساخت باید مشخص شوند. دو گرید استیل ممکن است در برابر محیط‌های شیمیایی مختلف رفتار یکسانی نداشته باشند.

عوامل مهم در انتخاب عبارت‌اند از:

• گرید دقیق استنلس استیل
• محیط خورنده
• مقدار و نوع کلراید
• دمای کار
• روش جوشکاری
• نیاز به عملیات تکمیلی
• سازگاری با پیچ و گسکت
• الزامات صنایع غذایی یا بهداشتی

برای بررسی نمونه موجود سایت می‌توانید صفحه فلنج استیل را مشاهده کنید.

فلنج فولادی چیست؟

فلنج فولادی معمولاً از فولاد کربنی یا آلیاژی متناسب با استاندارد پروژه ساخته می‌شود. این فلنج‌ها در بسیاری از خطوط آب، بخار، نفت، گاز و تجهیزات صنعتی کاربرد دارند؛ اما متریال دقیق باید بر اساس فشار، دما، سیال و خطر خوردگی انتخاب شود.

فولاد کربنی در محیط خورنده ممکن است به پوشش، کنترل خوردگی یا انتخاب متریال متفاوت نیاز داشته باشد. فولاد آلیاژی نیز زمانی بررسی می‌شود که خواص مکانیکی یا عملکرد در دمای مشخص اهمیت بیشتری دارد.

در سفارش فلنج فولادی باید موارد زیر اعلام شوند:

• گرید ماده اولیه
• روش تولید
• استاندارد ساخت
• کلاس فشار
• سایز
• نوع فلنج
• سطح آب‌بندی
• الزامات عملیات حرارتی
• نوع پوشش
• گواهی متریال مورد نیاز

مقایسه فلنج استیل و فلنج فولادی

معیار	فلنج استیل	فلنج فولادی
مقاومت خوردگی	وابسته به گرید و محیط، معمولاً بالاتر	ممکن است به پوشش یا کنترل خوردگی نیاز داشته باشد
قیمت متریال	معمولاً بیشتر	بسته به گرید می‌تواند اقتصادی‌تر باشد
ماشین‌کاری	وابسته به گرید و سختی	وابسته به نوع فولاد و عملیات حرارتی
کاربرد	صنایع شیمیایی، غذایی، مرطوب و خورنده	خطوط عمومی و کاربردهای صنعتی متنوع
جوشکاری	روش و فیلر باید با گرید هماهنگ باشد	پیش‌گرم یا عملیات خاص ممکن است لازم شود
انتخاب نهایی	بر اساس سیال، دما و خوردگی	بر اساس فشار، دما، خوردگی و خواص مکانیکی

هیچ‌کدام به‌صورت مطلق بهتر نیستند. متریال مناسب بر اساس شرایط واقعی پروژه تعیین می‌شود.

استانداردهای فلنج صنعتی

استاندارد فلنج، ابعاد، آرایش سوراخ‌ها، ضخامت، قطر خارجی و سایر مشخصات را تعیین می‌کند. دو فلنج با سایز اسمی یکسان اما استاندارد متفاوت ممکن است قابلیت اتصال مستقیم به یکدیگر را نداشته باشند.

استانداردهای قابل بررسی شامل موارد زیر هستند:

ASME B16.5

این استاندارد برای گروهی از فلنج‌های لوله و اتصالات فلنجی در محدوده ابعادی تعریف‌شده کاربرد دارد. کلاس‌های فشاری مختلف در آن ارائه می‌شوند و انتخاب باید با جداول فشار–دما هماهنگ باشد.

ASME B16.47

برای فلنج‌های فولادی با قطرهای اسمی بزرگ‌تر در محدوده تعیین‌شده استفاده می‌شود. سری فلنج نیز بر ابعاد و آرایش سوراخ‌ها اثر می‌گذارد.

EN 1092-1

این استاندارد اروپایی برای فلنج‌ها و اتصالات فلنجی فولادی استفاده می‌شود و گروه‌های مختلف PN را پوشش می‌دهد.

استانداردهای DIN

بعضی پروژه‌ها همچنان فلنج‌ها را با شماره‌های DIN قدیمی معرفی می‌کنند. هنگام سفارش باید نسخه، ابعاد و استاندارد معادل مورد تأیید پروژه مشخص شوند.

فلنج بر اساس نقشه سفارشی

در ماشین‌آلات و تجهیزات خاص ممکن است فلنج مطابق نقشه اختصاصی ساخته شود. در این حالت تمام ابعاد، تلرانس‌ها، متریال و سطح آب‌بندی باید در نقشه درج شوند. فلنج سفارشی نباید بدون بررسی به‌عنوان جایگزین یک فلنج استاندارد استفاده شود.

کلاس فشار فلنج چیست؟

کلاس فشار یک گروه‌بندی فنی است و نباید آن را مستقیماً برابر با فشار مجاز ثابت در تمام دماها دانست. ظرفیت فشار به متریال، دمای طراحی و جداول استاندارد وابسته است.

در استانداردهای ASME از کلاس‌هایی مانند Class 150، 300، 600 و گروه‌های دیگر استفاده می‌شود. در استانداردهای اروپایی نیز مقادیر PN مانند PN10، PN16، PN25 و PN40 دیده می‌شوند.

دو نکته مهم:

• Class 150 به معنی مجاز بودن دقیق فشار ۱۵۰ psi در تمام شرایط نیست.
• PN16 نیز بدون بررسی متریال، دما و استاندارد نباید به‌عنوان فشار مجاز قطعی تفسیر شود.

کلاس یا PN فلنج، شیر، گسکت و پیچ‌ها باید به‌صورت یک مجموعه سازگار بررسی شوند.

انواع سطح آب‌بندی فلنج

سطح آب‌بندی محل تماس گسکت با فلنج است و باید با نوع گسکت و فلنج مقابل هماهنگ باشد.

سطح برجسته یا RF

در Raised Face قسمت آب‌بندی نسبت به سطح اطراف برجسته است. این مدل در بسیاری از اتصالات صنعتی استفاده می‌شود.

سطح تخت یا FF

در Flat Face سطح تماس تقریباً هم‌سطح با کل پیشانی فلنج است. استفاده و نحوه بستن آن باید با تجهیزات و متریال مقابل هماهنگ شود.

اتصال رینگی یا RTJ

در Ring Type Joint شیار مخصوصی برای قرارگیری رینگ فلزی وجود دارد. هندسه شیار و نوع رینگ باید کاملاً با یکدیگر سازگار باشند.

سطوح خاص

در بعضی پروژه‌ها از سطوح زبانه و شیار یا مدل‌های سفارشی استفاده می‌شود. اتصال دو فلنج با سطوح ناسازگار می‌تواند آب‌بندی را مختل کند.

متریال فلنج چگونه انتخاب می‌شود؟

انتخاب متریال فقط بر اساس قیمت یا مقاومت ظاهری در برابر زنگ‌زدگی انجام نمی‌شود. اطلاعات زیر باید بررسی شوند:

• نوع و ترکیب سیال
• فشار و دمای طراحی
• احتمال خوردگی
• بارهای مکانیکی
• شوک حرارتی
• الزامات جوشکاری
• متریال لوله و تجهیز
• استاندارد پروژه
• عمر طراحی
• امکان تأمین متریال
• الزامات گواهی و آزمون

فلنج، لوله و فیلر جوش باید از نظر متالورژیکی و فنی سازگار باشند. اتصال متریال‌های متفاوت ممکن است به بررسی خوردگی گالوانیکی یا روش جوشکاری خاص نیاز داشته باشد.

روش‌های تولید فلنج صنعتی

روش ساخت فلنج می‌تواند بر خواص مکانیکی، مسیر الیاف، کیفیت داخلی و قیمت اثر بگذارد. روش مناسب باید با استاندارد و کاربرد هماهنگ باشد.

فورج

در فرایند فورج، ماده اولیه تحت نیرو شکل داده می‌شود. فلنج‌های فورج‌شده در بسیاری از استانداردهای صنعتی کاربرد دارند؛ اما متریال، عملیات حرارتی و آزمون‌ها باید مطابق مشخصات سفارش باشند.

ماشین‌کاری

پس از آماده‌سازی قطعه خام، سطوح، قطرها، سوراخ‌ها، شیار گسکت و محل جوش ماشین‌کاری می‌شوند. دقت دستگاه و کنترل ابعادی اهمیت زیادی دارند.

ساخت از ورق یا قطعه خام

برای برخی فلنج‌های سفارشی ممکن است روش‌های دیگری بررسی شوند؛ ولی مجاز بودن روش ساخت باید با استاندارد، فشار و کاربرد تطبیق داده شود. برش یک دیسک از ورق همیشه جایگزین مناسبی برای فلنج استاندارد فورج‌شده نیست.

راهنمای انتخاب فلنج مناسب

برای انتخاب اولیه می‌توان مراحل زیر را دنبال کرد:

1. نوع اتصال و وظیفه فلنج را تعیین کنید.
2. سایز اسمی لوله یا نازل را مشخص کنید.
3. فشار و دمای طراحی را بنویسید.
4. استاندارد پروژه را تعیین کنید.
5. کلاس فشار یا PN را از جداول انتخاب کنید.
6. متریال و گرید را مشخص کنید.
7. رده و ضخامت لوله را کنترل کنید.
8. نوع سطح آب‌بندی را انتخاب کنید.
9. گسکت و پیچ‌های سازگار را تعیین کنید.
10. الزامات خوردگی و پوشش را بررسی کنید.
11. نوع آزمون و مدارک کیفی را مشخص کنید.
12. ابعاد فلنج مقابل را کنترل کنید.

انتخاب باید توسط فرد متخصص و بر اساس مشخصات طراحی انجام شود؛ به‌ویژه در خطوط حساس، سیالات خطرناک یا شرایط فشار و دمای بالا.

اطلاعات لازم برای سفارش فلنج صنعتی

برای استعلام قیمت و ساخت فلنج، اطلاعات زیر را ارسال کنید:

• نوع فلنج
• نقشه یا استاندارد ساخت
• سایز اسمی
• کلاس فشار یا PN
• گرید متریال
• تعداد مورد نیاز
• ضخامت یا رده لوله
• نوع سطح آب‌بندی
• ابعاد سوراخ مرکزی
• تعداد و قطر سوراخ پیچ‌ها
• دایره مراکز سوراخ‌ها
• ضخامت فلنج
• الزامات عملیات حرارتی
• پوشش سطح
• آزمون‌ها و گواهی مورد نیاز
• زمان تحویل مورد انتظار

در فلنج‌های سفارشی، فقط ارسال تصویر کافی نیست. تصویر برای بررسی اولیه مفید است، اما اعلام قیمت قطعی به ابعاد، متریال و تلرانس‌ها نیاز دارد.

عوامل مؤثر بر قیمت فلنج صنعتی

قیمت انواع فلنج صنعتی به مشخصات فنی و شرایط تولید وابسته است. عوامل اصلی عبارت‌اند از:

• نوع فلنج
• سایز و وزن قطعه
• گرید متریال
• استاندارد و کلاس فشار
• روش تأمین قطعه خام
• پیچیدگی ماشین‌کاری
• نوع سطح آب‌بندی
• تعداد و قطر سوراخ‌ها
• عملیات حرارتی
• آزمون‌های کیفی
• پوشش سطح
• تعداد سفارش
• ساخت بر اساس نقشه یا نمونه
• زمان تحویل

به همین دلیل مقایسه قیمت‌ها باید بر اساس مشخصات فنی یکسان انجام شود. فلنج‌هایی با نام مشابه ممکن است از نظر متریال، وزن، کلاس و کیفیت ساخت متفاوت باشند.

خطاهای رایج در انتخاب و سفارش فلنج

انتخاب فقط بر اساس قطر لوله

سایز اسمی کافی نیست. کلاس فشار، استاندارد، متریال، رده لوله و سطح آب‌بندی نیز باید مشخص شوند.

اشتباه گرفتن کلاس با فشار ثابت

فشار مجاز با تغییر دما و متریال تغییر می‌کند. عدد کلاس نباید به‌صورت مستقیم و ثابت تفسیر شود.

ترکیب استانداردهای متفاوت

دو فلنج با سایز یکسان اما استانداردهای متفاوت ممکن است آرایش سوراخ یا ابعاد یکسانی نداشته باشند.

بی‌توجهی به سطح آب‌بندی

RF، FF و RTJ قابل جایگزینی بدون بررسی نیستند. گسکت باید با سطح انتخابی هماهنگ باشد.

استفاده از متریال نامناسب

انتخاب فولاد کربنی برای محیط خورنده یا انتخاب یک گرید استیل بدون بررسی نوع سیال می‌تواند مشکلات خوردگی ایجاد کند.

سوراخ‌کاری مجدد بدون بررسی

تغییر تعداد یا قطر سوراخ‌ها ممکن است استحکام و تطابق فلنج را تحت تأثیر قرار دهد.

سفارش از روی نمونه فرسوده

خوردگی، تغییر شکل و آسیب سطح گسکت می‌توانند ابعاد واقعی نمونه اولیه را تغییر داده باشند.

ناهماهنگی با فلنج مقابل

پیش از سفارش باید استاندارد، کلاس، سطح آب‌بندی و آرایش سوراخ‌های فلنج مقابل کنترل شوند.

سفارش ساخت فلنج صنعتی

برای سفارش ساخت فلنج، نقشه، نمونه یا مشخصات کامل فنی پروژه را ارائه کنید. نوع فلنج، متریال، استاندارد، کلاس، سایز، سطح آب‌بندی و تعداد باید پیش از قیمت‌گذاری بررسی شوند.

در صورت نبود نقشه، تصاویر واضح از دو طرف قطعه، ابعاد اولیه، مشخصات فلنج مقابل و شرایط کاری را ارسال کنید. اگر فلنج قبلی دچار خوردگی، ترک یا نشتی شده است، علت احتمالی خرابی نیز باید بررسی شود تا مشکل در قطعه جدید تکرار نشود.

برای دریافت اطلاعات ارتباطی و ارسال درخواست می‌توانید به صفحه تماس با آکوصنعت کیان مراجعه کنید.

سوالات متداول درباره انواع فلنج صنعتی

پرکاربردترین انواع فلنج صنعتی کدام‌اند؟

فلنج گلودار، اسلیپون، کور، رزوه‌ای، ساکت‌ولد و لپ‌جوینت از انواع شناخته‌شده هستند. کاربرد هر مدل به شرایط خط و استاندارد پروژه بستگی دارد.

تفاوت فلنج گلودار و اسلیپون چیست؟

فلنج گلودار با جوش لب‌به‌لب به لوله متصل می‌شود و دارای گردن مخروطی است. مدل اسلیپون روی لوله قرار می‌گیرد و معمولاً با جوش داخلی و خارجی ثابت می‌شود.

فلنج کور چه کاربردی دارد؟

فلنج کور برای بستن انتهای لوله، نازل یا تجهیزات استفاده می‌شود و امکان دسترسی مجدد به مسیر را فراهم می‌کند.

کلاس فشار فلنج چیست؟

کلاس فشار یک گروه‌بندی استاندارد است که همراه با متریال و دما برای تعیین ظرفیت اتصال بررسی می‌شود. عدد کلاس برابر با فشار مجاز ثابت در تمام دماها نیست.

تفاوت فلنج استیل و فولادی چیست؟

فلنج استیل معمولاً مقاومت خوردگی بیشتری دارد؛ اما عملکرد آن به گرید و محیط وابسته است. فلنج فولادی نیز در کاربردهای صنعتی گسترده استفاده می‌شود و ممکن است به پوشش یا کنترل خوردگی نیاز داشته باشد.

آیا فلنج‌های ASME و DIN به یکدیگر متصل می‌شوند؟

لزومی ندارد ابعاد و آرایش سوراخ‌های آن‌ها یکسان باشد. پیش از اتصال باید سایز، کلاس یا PN، قطر خارجی، تعداد سوراخ‌ها و سطح آب‌بندی کنترل شوند.

RF و FF چه تفاوتی دارند؟

در RF سطح آب‌بندی نسبت به اطراف برجسته است؛ اما در FF سطح تماس تقریباً تخت است. انتخاب گسکت و فلنج مقابل باید با نوع سطح هماهنگ باشد.

برای سفارش فلنج چه اطلاعاتی لازم است؟

نوع فلنج، سایز، استاندارد، کلاس یا PN، گرید متریال، سطح آب‌بندی، رده لوله، تعداد و نقشه یا نمونه از اطلاعات اصلی هستند.

آیا ساخت فلنج سفارشی امکان‌پذیر است؟

امکان بررسی ساخت مطابق نقشه وجود دارد. ابعاد، تلرانس‌ها، متریال، شرایط کاری و روش کنترل کیفیت باید پیش از تولید مشخص شوند.

قیمت فلنج صنعتی چگونه تعیین می‌شود؟

نوع، سایز، وزن، متریال، کلاس فشار، استاندارد، ماشین‌کاری، عملیات حرارتی، آزمون‌ها و تعداد سفارش بر قیمت اثر می‌گذارند.

جمع‌بندی

انواع فلنج صنعتی بر اساس شکل اتصال، متریال، استاندارد، کلاس فشار و نوع سطح آب‌بندی دسته‌بندی می‌شوند. فلنج گلودار، اسلیپون، کور، رزوه‌ای، ساکت‌ولد، لپ‌جوینت و نافی‌دار هرکدام برای شرایط مشخصی قابل بررسی هستند.

انتخاب فلنج مناسب فقط با اعلام قطر لوله انجام نمی‌شود. فشار و دمای طراحی، سیال، متریال، استاندارد، رده لوله، کلاس، گسکت و پیچ‌ها باید به‌صورت هماهنگ بررسی شوند. ارسال نقشه و مشخصات کامل، امکان قیمت‌گذاری دقیق‌تر و کاهش خطا در تولید را فراهم می‌کند.
