دستگاه های اندازه گیری سه بعدی
در دنیای امروز که دقت، سرعت و کیفیت سه رکن اصلی در تولید و مهندسی محسوب می شوند، استفاده از دستگاههای اندازه گیری سه بعدی به ضرورتی انکارناپذیر تبدیل شده است. این تجهیزات پیشرفته نه تنها امکان بررسی ابعاد دقیق قطعات را فراهم می کنند، بلکه نقش حیاتی در کنترل کیفیت، مهندسی معکوس و تولید قطعات پیچیده دارند. شرکتهایی مانند شرکت آکوصنعت کیان با ارائه دستگاه های بهروز و خدمات فنی حرفه ای، سهم بسزایی در پیشبرد این فناوری در ایران دارند.
تعریف اندازه گیری سه بعدی
اندازه گیری سه بعدی به فرآیند ثبت ابعاد هندسی یک شیء در سه محور X، Y و Z گفته می شود. این فرآیند با استفاده از ابزارهای دقیق و نرم افزارهای پیشرفته انجام می شود که اطلاعات را به صورت دیجیتال ثبت می کنند.
اهمیت و کاربردها در صنایع مختلف
از کاربردهای اصلی دستگاه های اندازه گیری سه بعدی می توان به کنترل کیفیت در خطوط تولید، مهندسی معکوس، طراحی قطعات صنعتی، ساخت قالب، و حتی حوزه های پزشکی و باستان شناسی اشاره کرد. این فناوری در صنایعی مانند خودروسازی، هوافضا، الکترونیک و تجهیزات پزشکی ضروری است.
انواع دستگاه های اندازه گیری سه بعدی
دستگاه های CMM (Coordinate Measuring Machine)
عملکرد و ویژگیها
CMMها با استفاده از پراب های لمسی یا نوری، نقاط روی سطح جسم را اندازه گیری کرده و مدل سه بعدی دقیقی از آن ارائه می دهند. این دستگاه ها بهدلیل دقت بالا و سازگاری با قطعات مختلف، در کنترل کیفیت و ساخت قالب استفاده زیادی دارند.
مزایا و معایب
مزایا: دقت بالا، قابلیت برنامه ریزی برای اندازه گیریهای مکرر، اتصال به نرم افزار CAD معایب: هزینه بالا، نیاز به اپراتور متخصص، مناسب نبودن برای قطعات خیلی بزرگ یا پرتابل
اسکنرهای سه بعدی نوری
اسکنر لیزری
این نوع اسکنر با تابش لیزر و ثبت بازتاب آن از سطح جسم، مدل سه بعدی بسیار دقیقی تولید می کند. مناسب برای اشیای پیچیده و نامنظم.
اسکنر ساختاری نوری
با استفاده از الگوهای نوری تابیده شده، شکل سطح را بازسازی می کند. این اسکنرها برای سرعت بالا و کاربرد در محیط های صنعتی محبوب هستند.
دستگاه های پرتابل لمسی
بازوهای اندازه گیری (Measuring Arms)
این دستگاه ها به صورت دستی توسط اپراتور روی قطعه حرکت داده می شوند و برای اندازه گیری های سریع و در محل ایده آل هستند. بسیاری از مشتریان شرکت آکوصنعت کیان از این نوع دستگاه برای بازرسی در محل بهره می برند.
کاربرد در محیط های کاری محدود
در شرایطی که امکان جابجایی قطعه وجود ندارد، این ابزار بهترین گزینه برای ثبت اندازه های دقیق است.
کاربرد دستگاه های اندازه گیری سه بعدی در صنعت
صنعت خودروسازی
در صنعت خودروسازی، بررسی تطابق قطعات با طراحی اولیه حیاتی است. دستگاه های اندازه گیری سه بعدی به تولیدکنندگان کمک می کنند تا دقت و کیفیت تولید را در سطح بالا نگه دارند.
صنایع هوافضا
در این صنعت، دقت میلیمتری اهمیت بالایی دارد. اسکنرهای سه بعدی و CMMها نقش اساسی در اطمینان از کیفیت و ایمنی قطعات دارند.
مهندسی معکوس و طراحی محصول
مهندسی معکوس با دستگاه های اندازه گیری سه بعدی بسیار آسان تر شده است. این فناوری امکان بازطراحی دقیق قطعات را بدون داشتن نقشه های اولیه فراهم می کند.
کنترل کیفیت و بازرسی قطعات
از جمله رایج ترین کاربردهای دستگاه های اندازه گیری سه بعدی، بازرسی ابعادی قطعات است که از خطای انسانی جلوگیری کرده و تولید استاندارد را تضمین می کند.
مزایا و چالش های استفاده از دستگاه های اندازه گیری سه بعدی
افزایش دقت و سرعت
این دستگاه ها دقتی در حد میکرون ارائه می دهند و سرعت پردازش بالا دارند، به ویژه در مدلهای جدید عرضه شده توسط شرکت آکوصنعت کیان.
کاهش هزینه های تولید
با شناسایی خطاها پیش از رسیدن به مراحل نهایی تولید، هزینه بازکاری و مواد اولیه کاهش می یابد.
چالش های نگهداری و آموزش
از چالش های موجود می توان به نیاز به آموزش اپراتور متخصص، نگهداری دقیق دستگاه ها و به روزرسانی نرم افزارها اشاره کرد.
روندهای نوین در فناوری اندازه گیری سه بعدی
ادغام با هوش مصنوعی و یادگیری ماشین
ترکیب دستگاه های اندازه گیری با هوش مصنوعی موجب بهینه سازی فرآیندهای بازرسی، تحلیل داده ها و تشخیص خطا به صورت خودکار شده است.
استفاده از اینترنت اشیا (IoT)
اتصال دستگاه ها به شبکه هوشمند باعث مانیتورینگ لحظه ای، کنترل از راه دور و افزایش بهره وری می شود.
آینده اندازه گیری بدون تماس و پرتابل
روند جهانی به سمت دستگاه های سبک، پرتابل و بدون نیاز به تماس با سطح قطعه است. شرکت آکوصنعت کیان با ارائه راهکارهای نوین، در این مسیر پیشرو است.
نتیجهگیری
دستگاه های اندازه گیری سه بعدی امروزه یکی از ارکان کلیدی در صنایع پیشرفته محسوب می شوند. از دقت بالا گرفته تا کاربرد در حوزه های گوناگون، این تجهیزات به صنعت ایران کمک شایانی کرده اند.
اهمیت انتخاب تأمین کننده معتبر
انتخاب یک شرکت معتبر مانند شرکت آکوصنعت کیان که محصولات متنوع، خدمات پس از فروش قوی و مشاوره تخصصی ارائه می دهد، می تواند تفاوت بزرگی در بهره وری سازمانها ایجاد کند.
سوالات متداول
۱. دستگاه های اندازه گیری سه بعدی برای چه صنایعی مناسب هستند؟ تقریباً تمامی صنایع مانند خودروسازی، هوافضا، قالب سازی، تجهیزات پزشکی، قطعه سازی و مهندسی معکوس از این دستگاه ها استفاده می کنند.
۲. تفاوت CMM و اسکنر سه بعدی چیست؟ CMMها برای اندازه گیری های بسیار دقیق و قابل برنامه ریزی مناسب اند، در حالی که اسکنرها برای گرفتن شکل کلی و پیچیده قطعات با سرعت بالا استفاده می شوند.
۳. آیا دستگاه های اندازه گیری سه بعدی نیاز به آموزش دارند؟ بله، اپراتورها باید آموزش کامل نرم افزار و سختافزار مربوطه را ببینند تا از حداکثر قابلیت های دستگاه بهره برداری شود.
۴. آیا شرکت آکوصنعت کیان خدمات پس از فروش ارائه می دهد؟ بله، این شرکت یکی از معتبرترین ارائه دهندگان دستگاه های اندازه گیری سه بعدی در ایران است و خدماتی چون نصب، آموزش، کالیبراسیون و پشتیبانی فنی ارائه می دهد.
۵. قیمت دستگاه های اندازه گیری سه بعدی چقدر است؟ قیمت به نوع دستگاه، دقت، برند و امکانات آن بستگی دارد. مشاوره رایگان شرکت آکوصنعت کیان می تواند به انتخاب دستگاه مناسب کمک کند.
دستگاه CMM | دستگاه های اندازه گیری سه بعدی

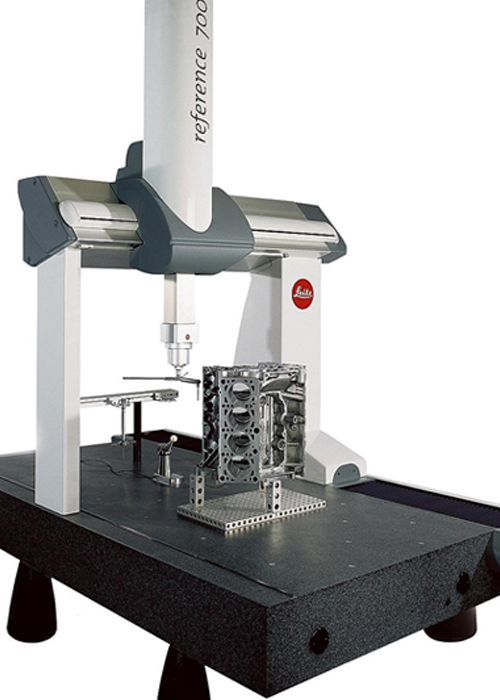

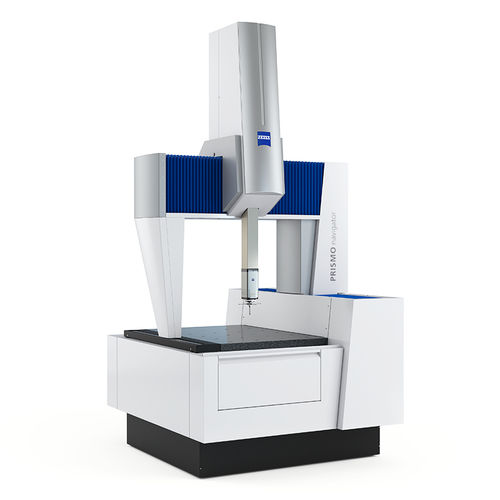

دستگاه های اندازه گیری مختصات سه بعدی (دستگاه CMM) یک دستگاه اندازه گیری پیچیده است که در زمینه اندازه گیری برای اندازه گیری دقیق ابعاد و مشخصات هندسی اجسام استفاده می شود. CMM ابزار دقیقی است که اجزای سخت افزاری و نرم افزاری را برای تعیین موقعیت نقاط روی سطح یک جسم در یک سیستم مختصات دکارتی سه بعدی ترکیب می کند.
CMM ها معمولاً در صنایعی مانند تولید، هوافضا، خودروسازی و مهندسی مورد استفاده قرار می گیرند، جایی که اندازه گیری های دقیق برای کنترل کیفیت و اطمینان از دقت قطعات ساخته شده ضروری است. دستگاه های اندازه گیری سه بعدی CMM برای اندازه گیری و بازرسی انواع مختلف اجسام از جمله قطعات مکانیکی، قطعات، قالب ها و نمونه های اولیه استفاده می شود.
ساختار دستگاه CMM
ساختار اصلی یک CMM از سه جزء اصلی تشکیل شده است: یک کاوشگر اندازه گیری، یک سیستم موقعیت یابی و یک سیستم کامپیوتری.

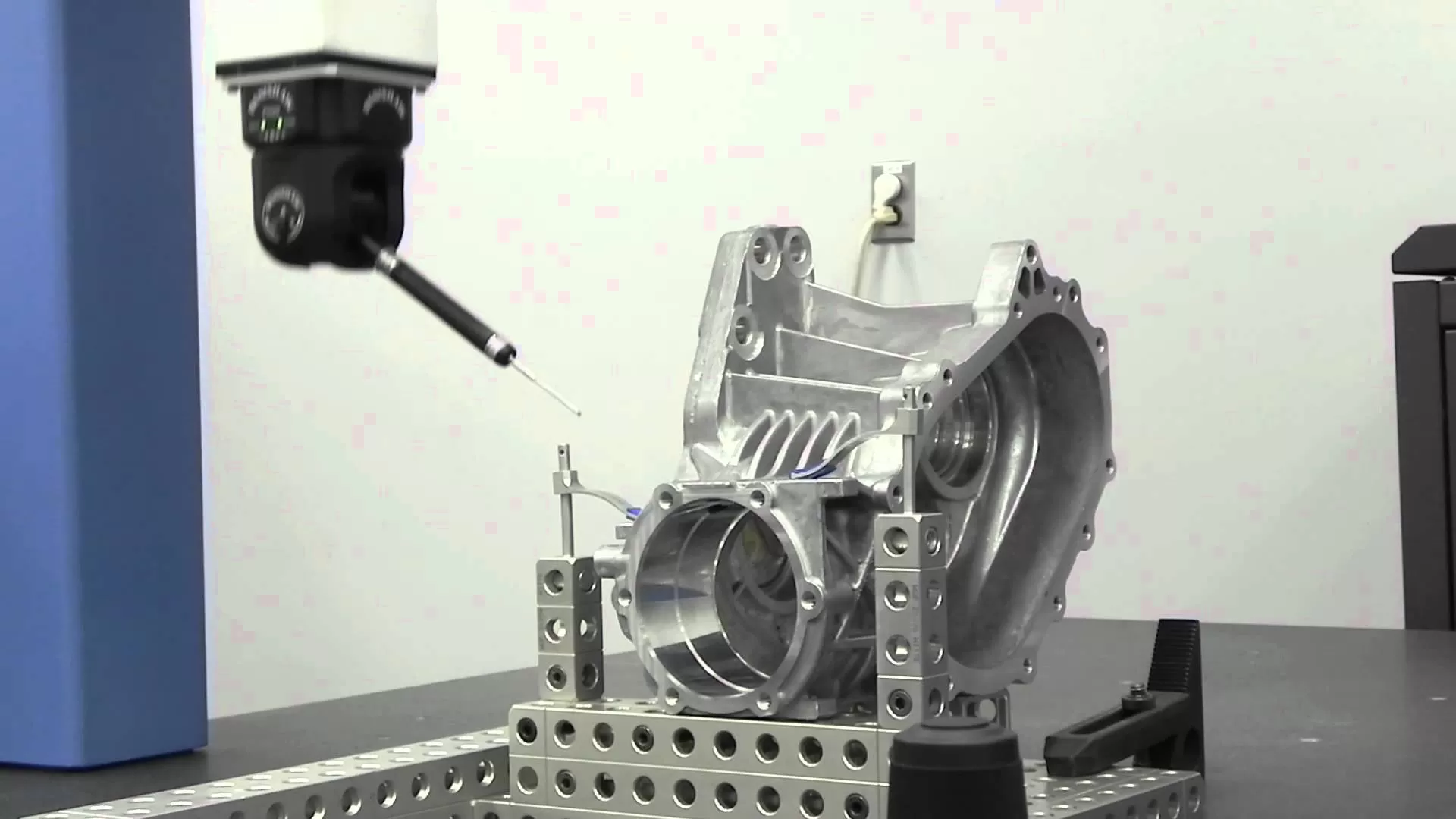

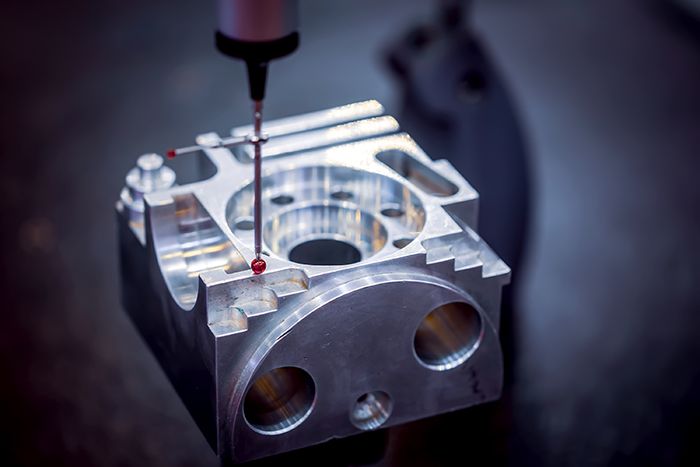

کاوشگر اندازه گیری معمولاً یک قلم حساس به لمس است که با جسم اندازه گیری شده در تماس است. سیستم موقعیت یابی به پروب اجازه می دهد تا در امتداد سه محور متعامد (X، Y و Z) با دقت بالا حرکت کند. سیستم کامپیوتری حرکات کاوشگر را کنترل می کند و داده های اندازه گیری را جمع آوری می کند.
CMM ها می توانند انواع مختلفی از اندازه گیری ها را انجام دهند، از جمله اندازه گیری های نقطه به نقطه، که در آن نقاط منفرد روی یک سطح برای به دست آوردن مختصات آنها بررسی می شوند و اندازه گیری های اسکن مداوم، جایی که کاوشگر به طور مداوم در امتداد سطح حرکت می کند تا مجموعه ای از نقاط را ثبت کند و یک نمایش سه بعدی دقیق از مدل قطعه ایجاد کند.
روش کار دستگاه CMM
برای اندازه گیری یک شی، اپراتور CMM یک روال اندازه گیری را با استفاده از نرم افزار تخصصی برنامه ریزی می کند. این نرم افزار نقاط اندازه گیری، مسیرها و هرگونه محاسبات یا ترازهای لازم را تعریف می کند. سپس دستگاه CMM روال برنامه ریزی شده را انجام می دهد، داده های اندازه گیری را جمع آوری می کند و اطلاعات ابعادی دقیقی در مورد ویژگی های جسم مانند طول، زاویه، قطر، صافی و صافی ارائه می دهد.
به دستگاه های اندازه گیری سه بعدی اعتماد کنید
ماشین های اندازهگیری سهبعدی (CMM) بسیار دقیق و قابل تکرار هستند و تولیدکنندگان را قادر میسازند تا اطمینان حاصل کنند که قطعات با مشخصات طراحی و الزامات تحمل مطابقت دارند. آنها نقش مهمی در تضمین کیفیت، مهندسی معکوس، تحلیل ابعادی و فرآیندهای بازرسی دارند و به شناسایی و اصلاح هر گونه نقص یا انحراف تولید از مشخصات مورد نظر کمک می کنند.
روش های اندازه گیری و انتخاب ابزار
با توجه به نوع و روش های تولید قطعات و همچنین دقت ابعاد آنها، اندازه گیری به دو روش 100% کنترلی و یا به صورت تصادفی در هر دو روش با استفاده از ابزار اندازه گیری معمولی و یا در مواردی با استفاده از دستگاه های اندازه گیری انجام می شود. می توان از فیکسچرهای مخصوص استفاده کرد و بسته به روش کنترل می توان از انواع دستی، نیمه اتوماتیک و اتوماتیک برای افزایش سرعت بازرسی قطعات استفاده کرد.
با توجه به پارامترهایی که باید توسط واحد کنترل کیفیت بررسی شود، گاهی مشاهده می شود که دستگاه های اندازه گیری خاص اهداف مورد نظر را برآورده نکرده اند و بنابراین در این موارد قطعات تولیدی باید توسط دستگاه های دیگر در خطوط تولید و یا آزمایشگاه اندازه گیری مانند اندازه گیری زبری، گردی، سایه زنی، اندازه گیری دو بعدی یا سه بعدی، اندازه گیری پروفیل و …) لازم به ذکر است که نوع ابزار و وسایلی که برای واحد کنترل کیفیت انتخاب و تهیه می شود، با توجه به نیازهای آنها (دقت، صحت، تکرارپذیری و غیره) مطابقت داشته باشد.
به عنوان مثال مشاهده شده است که در واحد تولیدی، بیشترین دقت تولید قطعات 0.1 میلی متر است، اما از دستگاه سه بعدی با دقت 1 میکرون استفاده می شود و با توجه به اینکه این دستگاه هیچ خدماتی خارج از محدوده ارائه نمی کند. واحد تولیدی دقت آن 100 برابر نیاز آنهاست و می توان تصور کرد که برای خرید این دستگاه چند برابر هزینه شده است.
دستگاه CMM چیست و چه موقع به آن نیاز داریم
در بازرسی ابعادی برخی از قطعات، مکان هایی وجود دارد که با ابزارهای اندازه گیری عمومی مانند کولیس، میکرومتر، صفحه گیج، فیکسچر و … قابل اندازه گیری نیست و یا گاهی اوقات اندازه گیری ساده نیست و یا زمان زیادی می برد. انجام داد یا با اندازه گیری چند موقعیت ساده، درخواست گزارش کامل در مورد فواصل، زوایا انجام می شود. در چنین شرایطی است که نیاز به دستگاه اندازه گیری سه بعدی احساس می شود.
اصول دستگاه اندازه گیری سه بعدی
روش و اصول یک ماشین اندازه گیری مختصات سه بعدی (CMM) بر اساس مفاهیم کلیدی زیر است:
سیستم مختصات
یک CMM در یک سیستم مختصات دکارتی سه بعدی عمل می کند که معمولاً با محورهای X، Y و Z نمایش داده می شود. این محورها موقعیت ها و حرکات فضایی CMM و اشیاء اندازه گیری شده را مشخص می کنند.

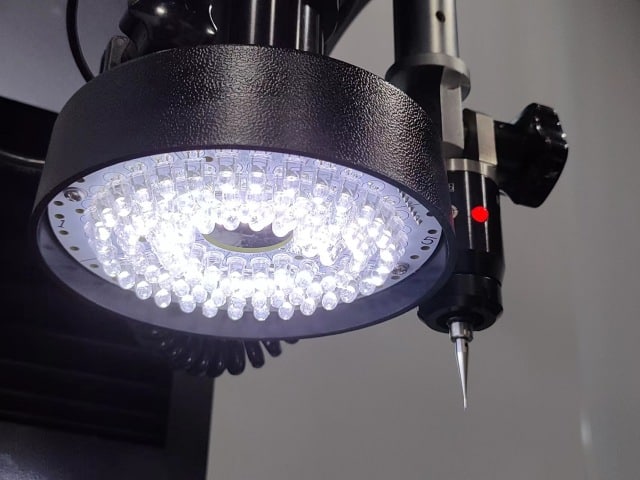

کاوشگر

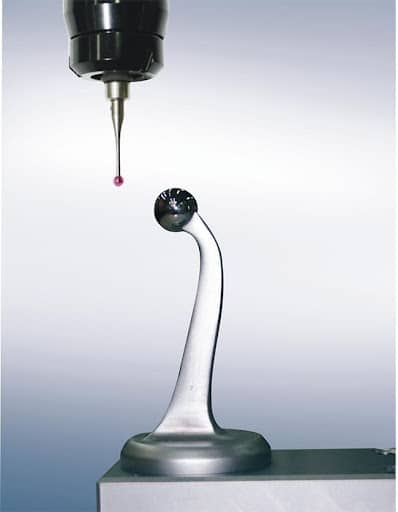

CMM ها از یک سیستم کاوشگر برای تماس با سطح جسم مورد اندازه گیری استفاده می کنند. پروب یا پروب می تواند پروب لمسی یا پروب اسکن باشد. کاوشگرهای تحریک لمسی تماس گسسته ای با نقاط خاصی روی سطح برقرار می کنند، در حالی که کاوشگرهای اسکن به طور مداوم در امتداد سطح حرکت می کنند تا مجموعه ای از ابرهای نقطه را ثبت کنند.
جنبش های کاوشگر
حرکات پروب CMM ها بر روی یک جزء متحرک مانند پل، بازو یا ستون نصب می شوند. این سیستم جابجایی می تواند در سه جهت متعامد (X، Y و Z) حرکت کند تا به نقاط اندازه گیری مورد نظر در سطح جسم برسد.
