شافت
شافت یکی از قطعات کلیدی در انتقال قدرت است که در بسیاری از ماشینآلات صنعتی، گیربکسها، الکتروموتورها، تجهیزات نقاله و سیستمهای مکانیکی نقش مستقیم دارد. اگر انتخاب، ساخت یا خرید این قطعه بهدرستی انجام نشود، نتیجه آن میتواند افزایش لرزش، افت راندمان، سایش زودهنگام، خرابی یاتاقان و حتی توقف خط تولید باشد. به همین دلیل، شناخت دقیق شافت فقط یک موضوع آموزشی نیست، بلکه یک تصمیم فنی و تجاری مهم برای کاهش هزینههای نگهداری و افزایش عمر تجهیزات محسوب میشود.
در این راهنمای جامع، شافت را از زاویه مهندسی و کاربرد صنعتی بررسی میکنیم؛ از انواعی مثل شافت اکسترود، شافت رزوه دار، شافت پین و شافت لنگ گرفته تا معیارهای انتخاب، جنس مناسب، تلرانسها، ساخت سفارشی و نکات مهم برای سفارش از تولیدکنندهای مانند آکوصنعت کیان.

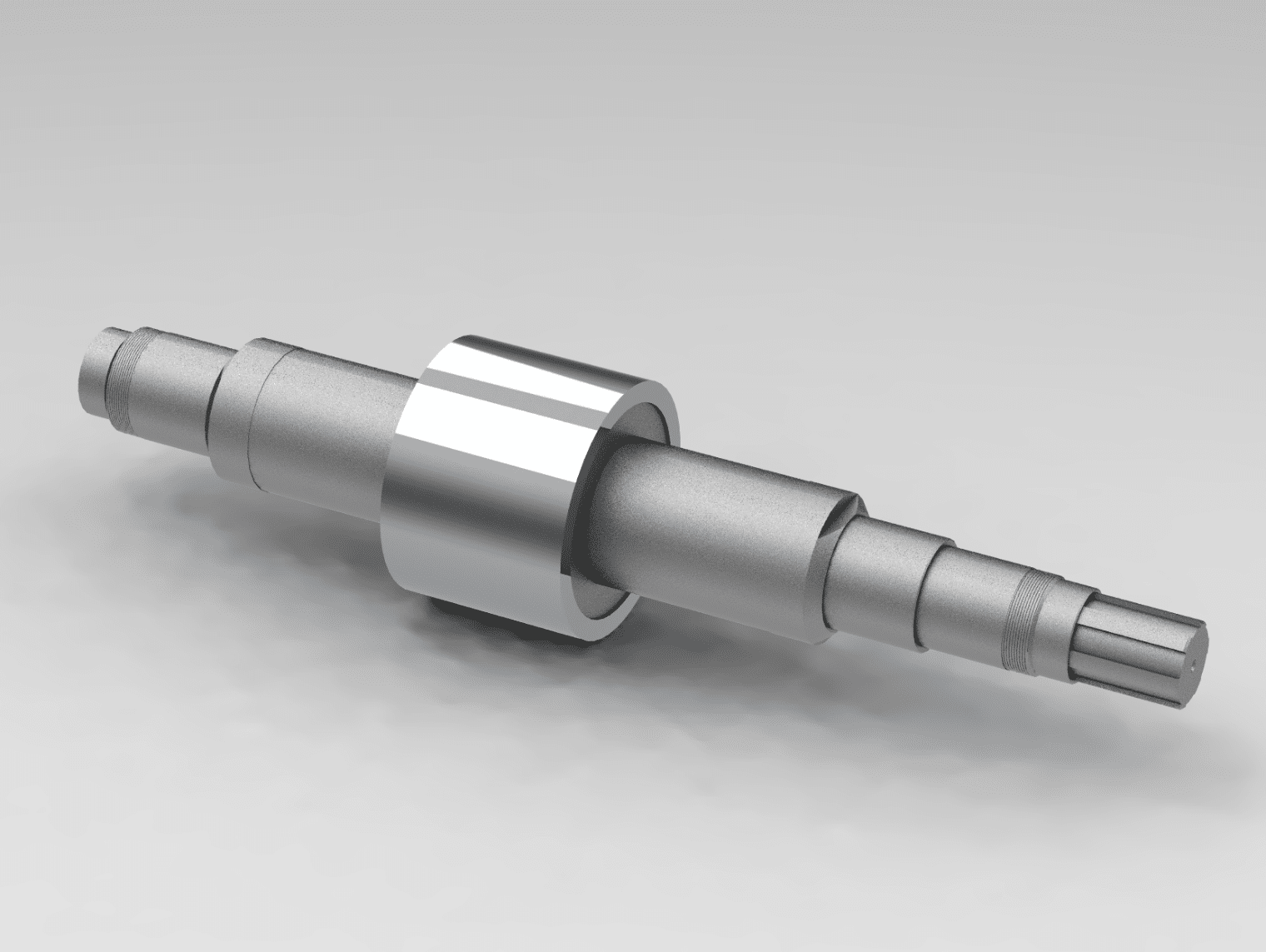

شافت چیست و چرا در صنعت حیاتی است؟
شافت یک عضو مکانیکی چرخان یا گاهی نیمهچرخان است که وظیفه اصلی آن انتقال گشتاور و نیرو بین اجزای مختلف دستگاه است. این قطعه معمولاً مقطع دایرهای دارد و بسته به کاربرد میتواند توپر، توخالی، پلکانی، رزوهدار یا خاصساز باشد. در سادهترین تعریف، شافت همان مسیر انتقال توان در یک سیستم دوار است.
شافت قطعهای استوانه ای در ماشین آلات است که نیرو و گشتاور را از یک بخش به بخش دیگر منتقل میکند و مبنای حرکت بسیاری از سیستمهای دوار است.
شافت چه تفاوتی با محور دارد؟
شافت چه تفاوتی با محور دارد؟در ادبیات فنی، شافت معمولاً عضو انتقالدهنده گشتاور است، اما محور یا اکسل بیشتر نقش نگهدارنده دارد و لزوماً گشتاور منتقل نمیکند. این تفاوت در انتخاب قطعه بسیار مهم است، چون اشتباه گرفتن این دو میتواند منجر به طراحی نادرست شود.
شافت در چه ماشین هایی دیده میشود؟
- گیربکس صنعتی
- الکتروموتور
- پمپ
- کمپرسور
- نوار نقاله
- دستگاه CNC
- ماشینآلات بستهبندی
- صنایع فولاد، سیمان، معدن و پتروشیمی
اجزای عملکردی شافت در یک سیستم صنعتی
یک شافت بهتنهایی کار نمیکند؛ این قطعه با مجموعهای از اجزای مکانیکی درگیر است که هرکدام روی عملکرد نهایی آن اثر دارند.
اجزای رایج مرتبط با شافت
- یاتاقان برای نگهداری و کاهش اصطکاک
- خار برای قفل کردن قطعات روی شافت
- کوپلینگ برای اتصال دو شافت
- پولی برای انتقال نیرو با تسمه
- چرخدنده برای تغییر گشتاور و دور

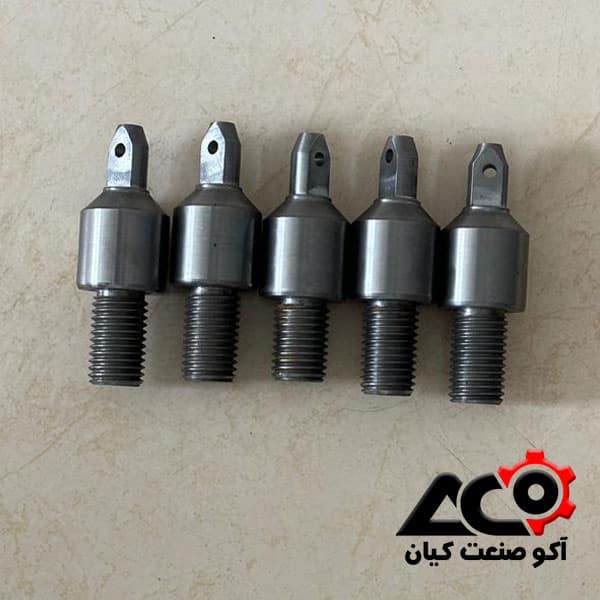

- زنجیر و نگهدارنده زنجیر برای انتقال توان در سیستمهای زنجیری
- کاسهنمد برای کنترل نشتی و حفاظت از ناحیه تماس
چرا این اجزا مهماند؟
زیرا خرابی هرکدام از این قطعات، مستقیماً روی هممحوری، بارگذاری، لرزش و عمر شافت اثر میگذارد. در بسیاری از خطاهای صنعتی، مشکل از خود شافت نیست، بلکه از نصب ناصحیح یا انتخاب نامناسب قطعات جانبی شروع میشود.
انواع شافت بر اساس ساختار و کاربرد
شناخت نوع شافت به شما کمک میکند هم در خرید دقیقتر عمل کنید و هم در سفارش ساخت، مشخصات درستی به سازنده بدهید.
شافت توپر
شافت توپر رایجترین نوع شافت در صنعت است و برای انتقال گشتاور در بسیاری از ماشینآلات عمومی و سنگین استفاده میشود. این مدل، استحکام خمشی خوبی دارد و در شرایطی که محدودیت فضایی وجود ندارد، گزینهای قابل اتکا است.
شافت توخالی
شافت توخالی برای کاهش وزن، افزایش نسبت استحکام به وزن و عبور کابل یا شفتهای کمکی استفاده میشود. در سیستمهایی که اینرسی پایین اهمیت دارد، شافت توخالی یک انتخاب مهندسیتر است.

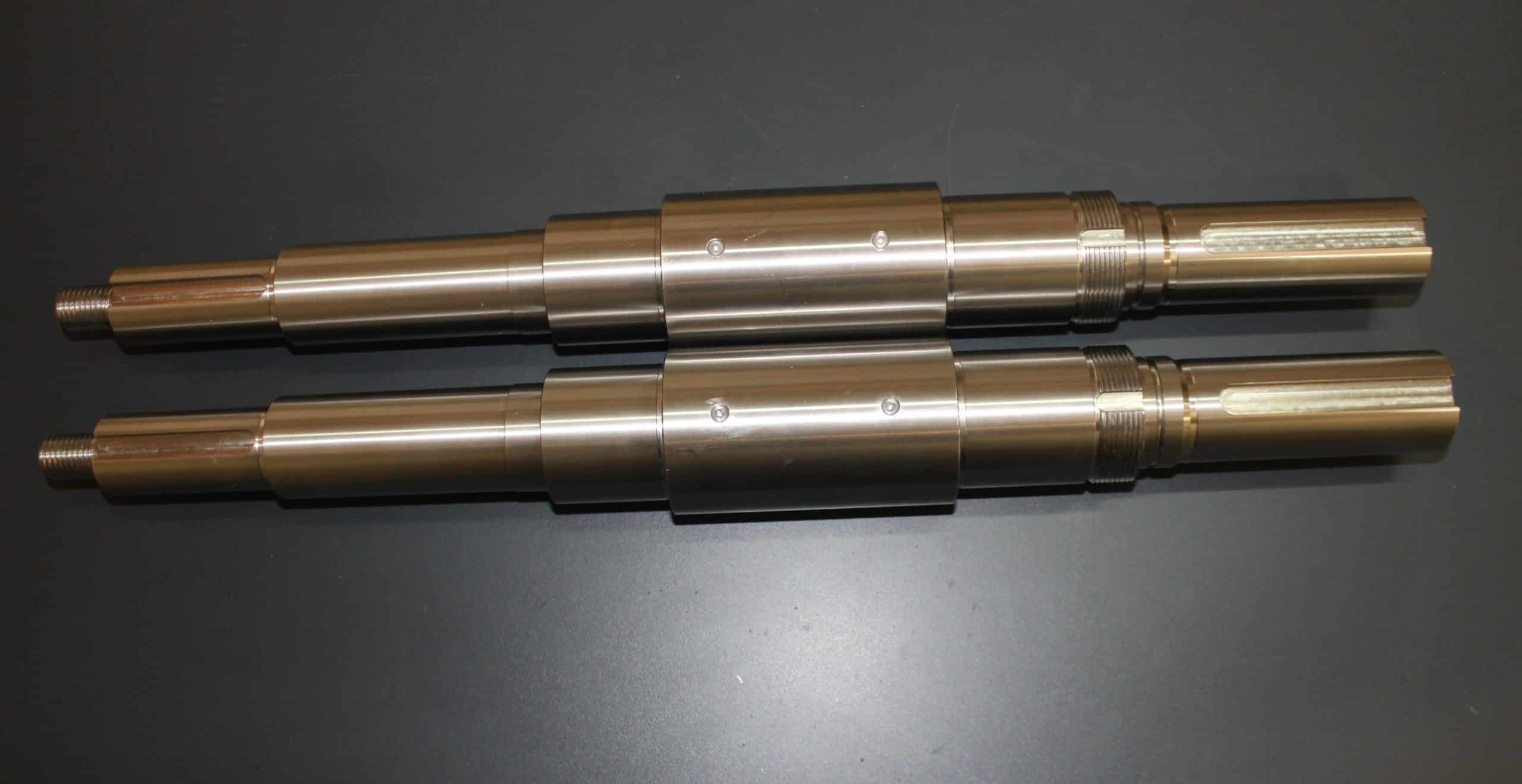

شافت پلکانی
در این مدل، قطر شافت در طول آن تغییر میکند تا قطعاتی مثل بلبرینگ، چرخدنده، پولی و کوپلینگ بهدرستی روی آن بنشینند. این نوع طراحی در اکثر شفتهای صنعتی سفارشی دیده میشود.

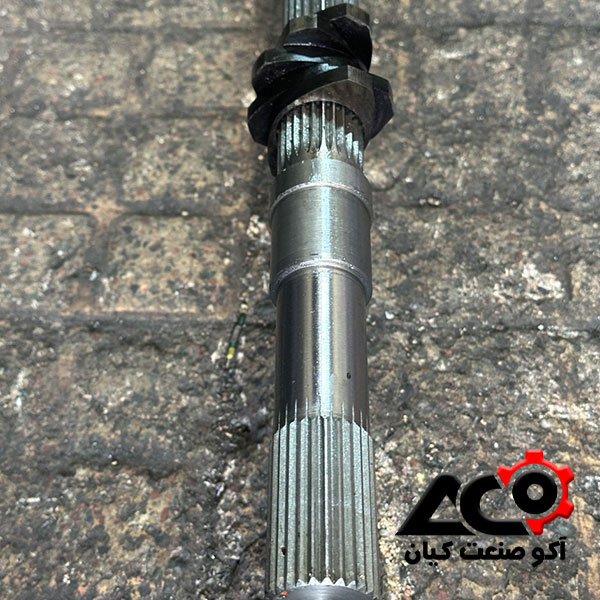

شافت اکسترود
شافت اکسترود معمولاً به شافتهایی گفته میشود که با فرآیند اکستروژن یا در زنجیره تولید مبتنی بر شکلدهی و خروج ماده تولید شدهاند. این نوع ساخت در برخی کاربردها برای تولید انبوه و یکنواختی مقطع مزیت دارد، اما برای کاربردهای دقیق صنعتی معمولاً عملیات تکمیلی مانند ماشینکاری، سنگزنی و سختکاری نیز لازم است.

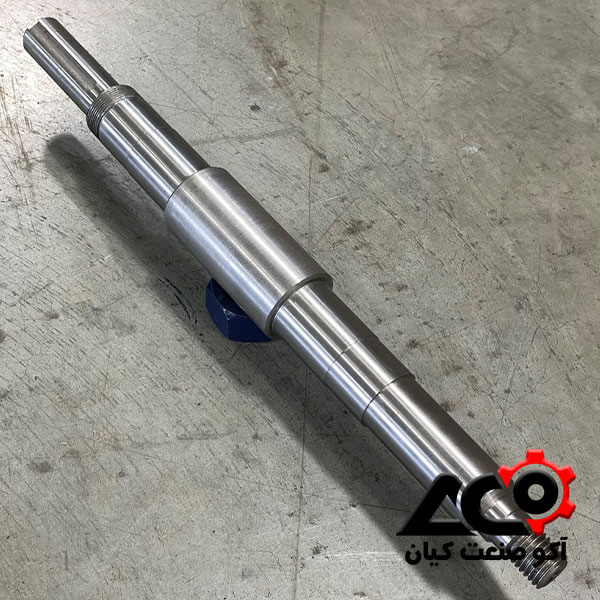

شافت رزوه دار
شافت رزوه دار شافتی است که در بخشی از طول خود دارای رزوه برای نصب مهره، بوش، قطعه قفلکننده یا اتصال مکانیکی است. این مدل در مونتاژهای خاص، تجهیزات تنظیمپذیر و برخی مکانیزمهای حرکتی استفاده میشود.

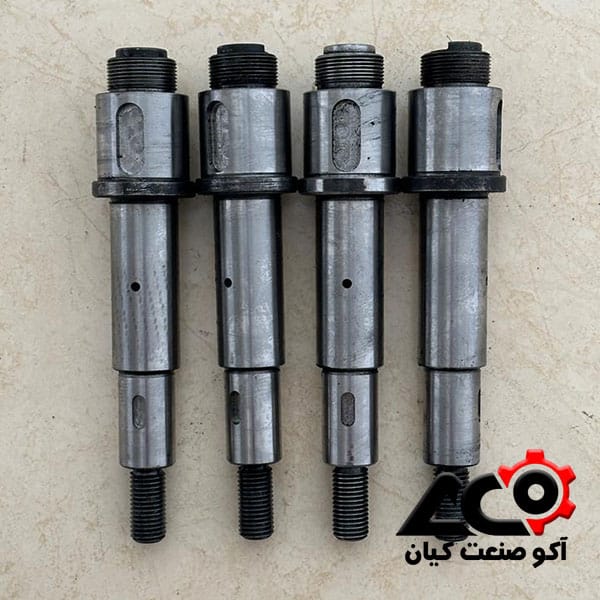

شافت پین
شافت پین بیشتر در اتصال، قفلسازی، همراستاسازی یا انتقال بارهای موضعی استفاده میشود. در بسیاری از ماشینآلات، پینها نقش تثبیتکننده دارند و بسته به طراحی، میتوانند بار برشی قابل توجهی را تحمل کنند.
شافت لنگ
شافت لنگ یا میللنگ، برای تبدیل حرکت خطی به دورانی یا برعکس بهکار میرود. این قطعه در موتورهای احتراق داخلی، مکانیزمهای رفتوبرگشتی و برخی ماشینآلات صنعتی اهمیت ویژه دارد.
دستهبندی شافت از نظر جنس
انتخاب جنس شافت مستقیماً به بار، سرعت، محیط کار، هزینه و روش ساخت وابسته است. این انتخاب باید مهندسی باشد، نه صرفاً بر اساس موجودی بازار.
فولاد کربنی
- متداول و اقتصادی
- مناسب برای کاربردهای عمومی
- قابلیت ماشینکاری و عملیات حرارتی مناسب
فولاد آلیاژی
- مناسب برای بارهای بالا
- مقاومت بهتر در برابر خستگی و ضربه
- قابل استفاده در شافتهای صنعتی حساس
فولاد سختکاریشده
- مناسب برای نقاط تماس و سایش
- عمر بالاتر در تماس با یاتاقان و بوش
- کاربرد در شافتهای دقیق و پرکار
فولاد ضدزنگ
- مقاوم در برابر خوردگی
- مناسب برای صنایع غذایی، دارویی و محیطهای مرطوب
- معمولاً گرانتر از فولادهای معمولی
شافت با پوشش هاردکروم
- مقاومت بهتر در برابر خوردگی و سایش
- کاهش اصطکاک سطحی
- مناسب برای برخی کاربردهای دقیق و هیدرولیکی
شافت در چه کاربردهایی استفاده میشود؟
درک کاربردها به خریدار کمک میکند تا بهجای انتخاب ظاهری، سراغ راهحل فنی درست برود.
در الکتروموتورها
شافت موتور، نیروی چرخشی را به پولی، فن، گیربکس یا تجهیز متصل منتقل میکند. در اینجا دقت هممحوری و کیفیت سطح اهمیت زیادی دارد.
در گیربکس صنعتی
در گیربکسها، شافت ورودی و خروجی باید فشارهای پیچشی و خمشی را همزمان تحمل کنند. انتخاب درست شافت در این بخش، روی راندمان کل سیستم اثر میگذارد.
در نقاله و سیستمهای انتقال مواد
در اینجا شافت باید در برابر بارهای تناوبی، تنشهای لحظهای و شرایط محیطی مقاوم باشد. استفاده از نگهدارنده زنجیر و اجزای تثبیتکننده مناسب، عمر سیستم را بالا میبرد.
در ماشینابزار
در CNC و ماشینابزار، شافت باید دقت ابعادی و پایداری دینامیکی بالایی داشته باشد. هر لرزش کوچک میتواند روی کیفیت نهایی قطعه اثر بگذارد.
در صنایع معدنی و فولاد
این صنایع به شافتهایی نیاز دارند که در برابر شوک، گردوغبار، بار سنگین و کارکرد مداوم دوام بیاورند.
مهمترین عوامل در انتخاب شافت
انتخاب شافت باید بر پایه داده فنی باشد. معیارهای زیر، حداقل مواردی هستند که باید بررسی شوند.
1. گشتاور انتقالی
میزان گشتاور تعیین میکند که شافت چه سطح مقطعی و چه جنسی باید داشته باشد.
2. سرعت دورانی
با افزایش سرعت، بحث بالانس، خمش، ارتعاش و خستگی مهمتر میشود.
3. نوع بار
- بار خمشی
- بار پیچشی
- بار ضربهای
- بار تناوبی
4. شرایط محیطی
- رطوبت
- دمای بالا
- گردوغبار
- مواد خورنده
- کارکرد مداوم
5. دقت و تلرانس
در شافتهای دقیق، تلرانس قطر، صافی سطح و هممحوری باید کنترل شود.
6. روش مونتاژ
اگر شافت با خار، رزوه، پین یا کوپلینگ کار کند، طراحی باید با آن سازگار باشد.
ساخت شافت چگونه انجام میشود؟
فرآیند ساخت شافت بسته به نوع کاربرد متفاوت است، اما در پروژههای صنعتی معمولاً این مراحل وجود دارد.
مراحل رایج ساخت
- انتخاب ماده اولیه
- برش اولیه
- تراشکاری
- عملیات حرارتی
- سنگزنی
- رزوهزنی یا شیارزنی
- کنترل ابعادی
- کنترل سختی و صافی سطح
چرا عملیات حرارتی مهم است؟
چون بسیاری از شافتها بدون سختکاری مناسب، در برابر سایش و خستگی عمر کافی ندارند. عملیات حرارتی میتواند توازن خوبی بین سختی سطح و چقرمگی هسته ایجاد کند.
نقش سنگزنی در کیفیت نهایی
سنگزنی در شافتهای دقیق باعث میشود:
- تلرانس بهتر شود
- اصطکاک کاهش یابد
- نصب یاتاقان دقیقتر شود
- عمر مجموعه افزایش پیدا کند
ساخت شافت در تهران برای پروژههای صنعتی
اگر پروژه شما در تهران یا اطراف آن اجرا میشود، ساخت شافت در تهران چند مزیت عملی دارد: دسترسی سریعتر، تحویل کوتاهتر، امکان بازدید حضوری، اصلاح نمونه، و هماهنگی بهتر برای ساخت سفارشی.
مزیتهای سفارش محلی
- کاهش زمان توقف خط تولید
- امکان نمونهبرداری و اندازهگیری حضوری
- پیگیری سریعتر مراحل ساخت
- دسترسی سادهتر به اصلاحات بعد از تحویل
چه مشخصاتی را باید به سازنده بدهید؟
- قطر و طول دقیق
- نوع شافت
- جنس موردنظر
- نوع عملیات حرارتی
- تلرانس ابعادی
- محل رزوه، شیار، پله یا پین
- نوع قطعه متصلشونده
- شرایط کاری و سرعت چرخش
برای سفارش حرفهای چه چیزی مهمتر است؟
مهمتر از قیمت اولیه، درستی مشخصات فنی است. اگر شافت اشتباه ساخته شود، هزینه توقف و خرابی معمولاً از قیمت خود قطعه بسیار بیشتر خواهد بود.
تفاوت شافت اکسترود، رزوهدار، پین و لنگ در کاربرد
شافت اکسترود
- مناسب تولید یکنواخت
- مفید برای تیراژ بالا
- نیازمند ماشینکاری تکمیلی در بسیاری از موارد
شافت رزوه دار
- مناسب مونتاژهای قابل تنظیم
- کاربرد در اتصال مهره و قطعات قفلکننده
- حساس به دقت رزوه و کیفیت سطح
شافت پین
- مناسب اتصال و تثبیت
- تحمل بار موضعی و برشی
- معمولاً در مکانیزمهای قفل و همراستاسازی استفاده میشود
شافت لنگ
- مناسب تبدیل نوع حرکت
- کاربرد در موتور و مکانیزمهای رفتوبرگشتی
- نیازمند طراحی خستگی دقیق
نشانههای خرابی شافت
تشخیص زودهنگام خرابی شافت از توقفهای پرهزینه جلوگیری میکند.
علائم رایج
- لرزش غیرعادی
- صدای ضربه یا ساییدگی
- داغ شدن یاتاقانها
- افت راندمان انتقال
- خمش یا تاببرداشتگی
- سایش سطحی یا ترک
- نشتی در ناحیه اتصال
علتهای متداول خرابی
- اضافهبار
- نصب نادرست
- هممحوری ضعیف
- روانکاری نامناسب
- کیفیت پایین ساخت
- انتخاب غلط جنس
- فرسودگی قطعات جانبی
چگونه شافت مناسب را انتخاب کنیم؟
برای انتخاب درست، این فرمول ساده اما عملی را دنبال کنید:
چکلیست انتخاب
- بار و گشتاور را مشخص کنید
- سرعت دورانی را دقیق بنویسید
- محیط کار را تحلیل کنید
- نوع اتصال را تعیین کنید
- محدودیت وزن و فضا را بسنجید
- تلرانس و دقت موردنیاز را مشخص کنید
- از سازنده درباره عملیات حرارتی و کنترل کیفیت سؤال کنید
تصمیمگیری درست چه نتیجهای دارد؟
- عمر بالاتر
- کاهش لرزش
- کاهش مصرف انرژی
- کاهش توقف خط
- هزینه تعمیر کمتر
قیمت شافت به چه عواملی وابسته است؟
در بازار صنعتی، قیمت شافت یک عدد ثابت نیست و به فاکتورهای فنی و تولیدی وابسته است.
عوامل اثرگذار بر قیمت
- جنس ماده اولیه
- قطر و طول
- پیچیدگی هندسه
- عملیات حرارتی
- رزوهزنی یا شیارزنی
- دقت ابعادی
- تیراژ سفارش
- فوریت تحویل
نکته تجاری مهم
در خرید صنعتی، مقایسه قیمت بدون توجه به تلرانس، کیفیت سطح، سختی و تست نهایی معمولاً نتیجه خوبی نمیدهد. شافت ارزان اما نادقیق، در نهایت گران تمام میشود.
چرا آکوصنعت کیان برای سفارش شافت مطرح است؟
برای محتوای تجاری، باید مزیتهای واقعی و فنی برند شفاف گفته شود. آکوصنعت کیان زمانی ارزش انتخاب دارد که بتواند ساخت سفارشی، مشاوره فنی، دقت ساخت و تحویل قابل اتکا ارائه دهد.
ارزشهایی که باید از یک تأمینکننده بخواهید
- تحلیل فنی پیش از ساخت
- مشاوره برای انتخاب جنس
- امکان ساخت سفارشی
- کنترل کیفیت ابعادی
- تجربه در قطعات انتقال قدرت
- پاسخگویی روشن درباره زمان تحویل
چه زمانی باید با تأمینکننده تماس بگیرید؟
- وقتی شافت فعلی دچار سایش یا شکست شده
- وقتی طراحی جدید دارید
- وقتی قصد جایگزینی قطعه وارداتی دارید
- وقتی به ساخت شافت در تهران با تحویل سریع نیاز دارید
سوالات کاربران درباره شافت
شافت چیست به زبان ساده؟
شافت قطعهای است که نیروی چرخشی را بین اجزای مکانیکی منتقل میکند.
شافت و محور چه فرقی دارند؟
شافت گشتاور منتقل میکند، اما محور بیشتر نقش نگهدارنده دارد.
بهترین جنس شافت چیست؟
بسته به کاربرد، معمولاً فولاد آلیاژی یا فولاد سختکاریشده انتخاب مناسبی است.
شافت توخالی بهتر است یا توپر؟
اگر وزن و اینرسی مهم باشد، توخالی بهتر است؛ اگر استحکام خمشی اولویت داشته باشد، توپر میتواند مناسبتر باشد.
شافت رزوه دار چه کاربردی دارد؟
برای اتصال قطعات، نصب مهره و مونتاژهای تنظیمپذیر استفاده میشود.
آیا ساخت سفارشی شافت ارزش دارد؟
بله، در تجهیزات صنعتی، ساخت سفارشی معمولاً از خرید قطعه عمومی بهتر است چون با شرایط واقعی دستگاه هماهنگ میشود.
اگر مشخصات فنی، نمونه قطعه یا نقشه دارید، ارسال آن به تیم فنی باعث میشود پیشنهاد دقیقتری برای شافت اکسترود، شافت رزوه دار، شافت پین یا شافت لنگ دریافت کنید.
نتیجهگیری
شافت فقط یک قطعه استوانهای ساده نیست؛ بخشی استراتژیک از سیستم انتقال قدرت است که کیفیت طراحی، جنس، ساخت و مونتاژ آن مستقیماً روی عمر و راندمان دستگاه اثر میگذارد. در پروژههای صنعتی، انتخاب درست شافت باید بر پایه بار، سرعت، محیط کار، دقت ابعادی و نوع اتصال انجام شود. برای کارفرمایان و واحدهای نگهداری، همکاری با مجموعهای مثل آکوصنعت کیان میتواند ریسک خرابی را کاهش دهد و مسیر ساخت شافت در تهران را سریعتر و فنیتر کند.
