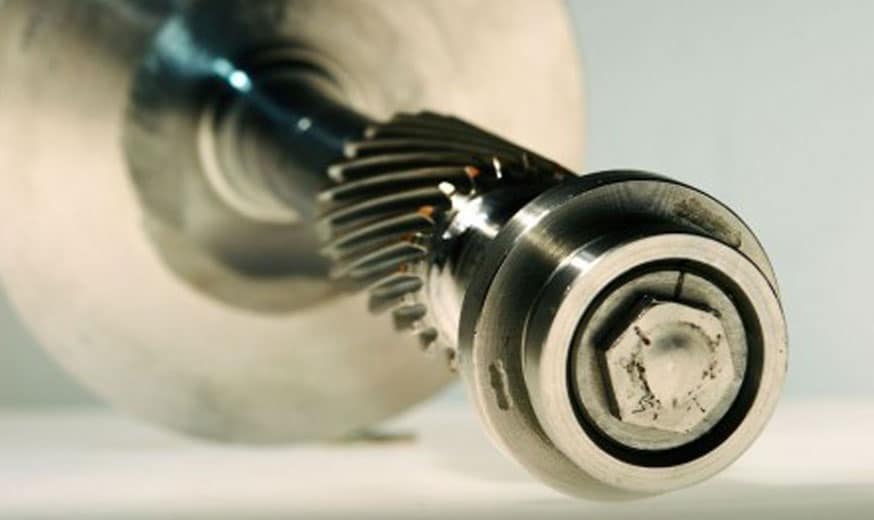

ساخت شافت صنعتی در تهران یکی از خدمات تخصصی مورد نیاز کارخانه ها، کارگاه های تولیدی، خطوط انتقال نیرو و مجموعه های تعمیر و نگهداری تجهیزات است. شافت یا شفت، قطعه ای محوری است که وظیفه انتقال حرکت دورانی، نیرو و گشتاور را میان اجزای مختلف یک دستگاه بر عهده دارد. کوچک ترین خطا در انتخاب متریال، قطر، طول، محل پله ها، شیارها یا تلرانس های این قطعه می تواند باعث ایجاد لرزش، سایش یاتاقان، کاهش راندمان و حتی توقف کامل دستگاه شود.
آکوصنعت کیان امکان بررسی سفارش ساخت شافت صنعتی را بر اساس نقشه فنی، نمونه فرسوده یا مشخصات ارائه شده از طرف کارفرما فراهم کرده است. در این فرایند، شرایط کاری قطعه، نوع بار، محل نصب، جنس مورد نیاز، ابعاد، تیراژ و دقت ساخت بررسی می شود تا شافت تولید شده با نیاز واقعی دستگاه هماهنگ باشد.
برای مشاهده نمونه قطعات و زیرمجموعه های مرتبط می توانید وارد صفحه انواع شافت صنعتی شوید.
شافت صنعتی چیست و چه وظیفه ای دارد؟
شافت صنعتی یک قطعه معمولا استوانه ای و دوار است که برای انتقال توان و گشتاور در ماشین آلات استفاده می شود. چرخ دنده، کوپلینگ، پولی، فلایویل، بیرینگ و سایر اجزای مکانیکی می توانند روی شافت نصب شوند. در بسیاری از تجهیزات، شافت ارتباط میان موتور و بخش متحرک دستگاه را برقرار می کند.
طراحی و ساخت شافت صنعتی تنها به تراشیدن یک میلگرد فلزی محدود نمی شود. این قطعه باید از نظر مقاومت مکانیکی، خمش، پیچش، خستگی، سایش، تمرکز تنش و شرایط نصب بررسی شود. ابعاد محل قرارگیری بیرینگ، خار، رزوه، فلنج یا چرخ دنده نیز باید با دقت کافی اجرا شود.
اگر می خواهید ابتدا با عملکرد این قطعه آشنا شوید، مقاله شافت چیست و چه کاربردی دارد؟ اطلاعات تکمیلی مناسبی در اختیار شما قرار می دهد.
چرا دقت در ساخت شافت اهمیت دارد؟
شافت صنعتی معمولا در کنار قطعات دیگری فعالیت می کند و هرگونه خطای ابعادی می تواند عملکرد کل مجموعه را تحت تاثیر قرار دهد. اگر قطر محل نصب بیرینگ بیشتر یا کمتر از مقدار مورد نیاز باشد، مونتاژ به درستی انجام نمی شود. نامناسب بودن هم محوری نیز می تواند موجب لرزش و افزایش فشار روی یاتاقان ها شود.
مهم ترین دلایل اهمیت دقت در ساخت شافت صنعتی عبارتند از:
- انتقال یکنواخت نیرو و گشتاور
- کاهش لرزش دستگاه
- جلوگیری از سایش زودهنگام بیرینگ
- حفظ هم محوری قطعات متصل
- کاهش احتمال شکست ناشی از خستگی
- افزایش عمر مفید مجموعه
- کاهش هزینه تعمیر و توقف خط تولید
- امکان مونتاژ صحیح کوپلینگ، چرخ دنده و پولی
در زمان سفارش ساخت شافت صنعتی باید تلرانس بخش های حساس به صورت دقیق مشخص شود. استفاده از یک تلرانس بسیار بسته برای تمام قسمت های قطعه ممکن است هزینه ساخت را بدون دلیل افزایش دهد. از طرف دیگر، تلرانس بیش از حد آزاد در محل نصب بیرینگ یا کوپلینگ می تواند باعث لقی و خرابی شود.

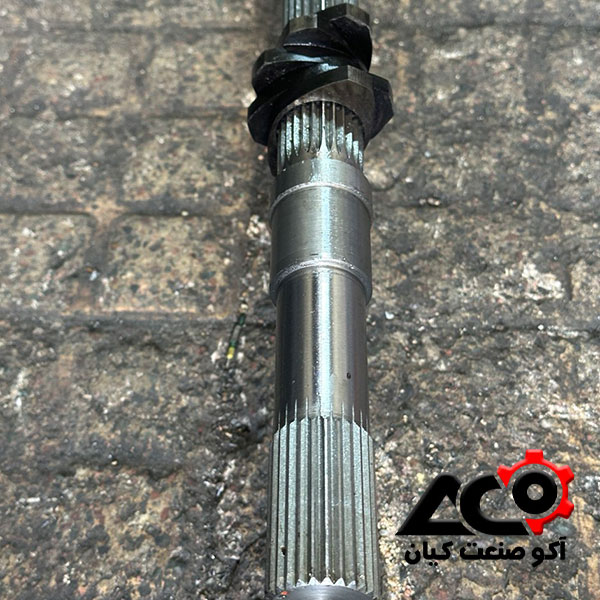

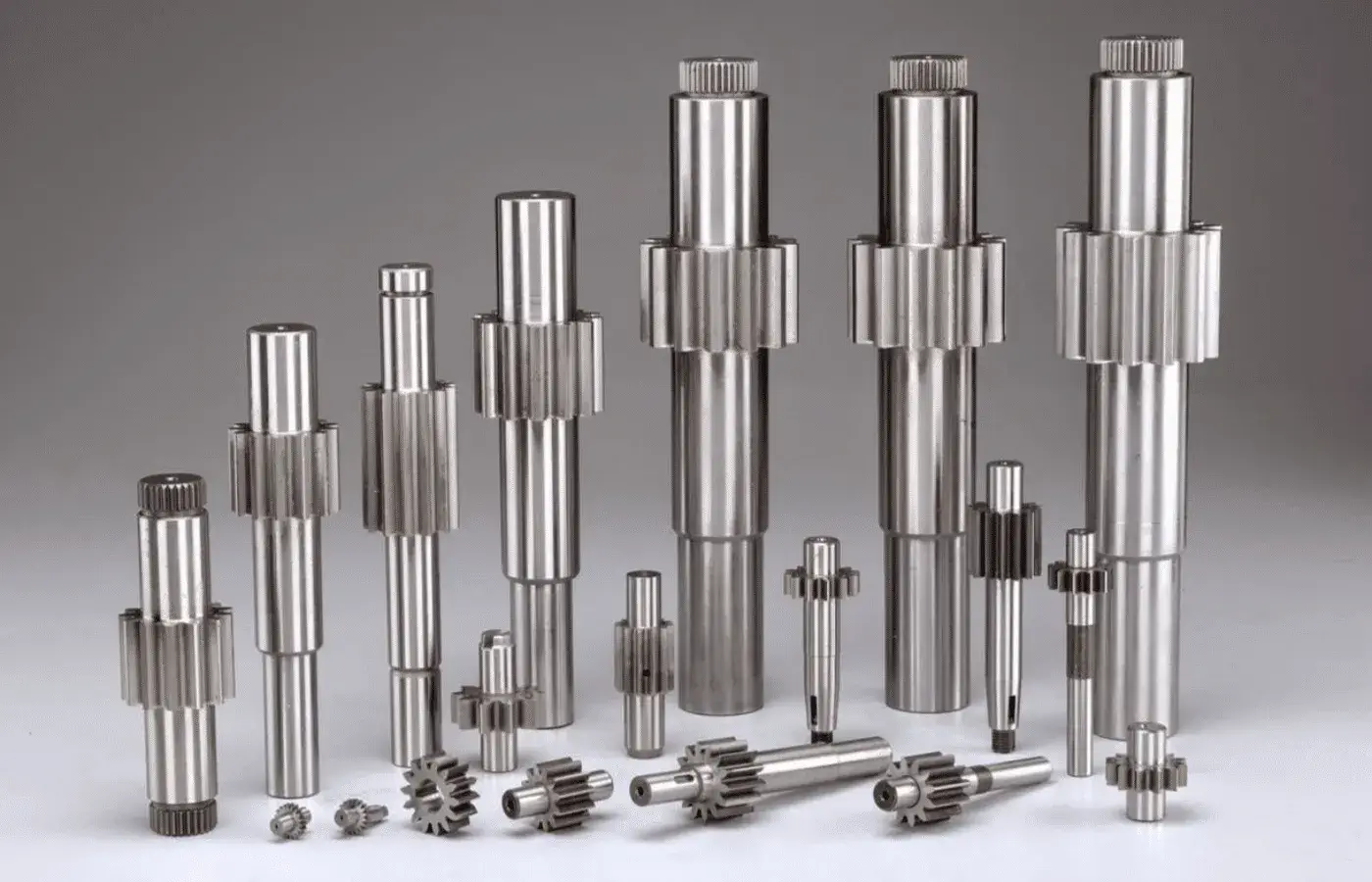

انواع شافت صنعتی قابل سفارش
شافت ها بر اساس شکل، کاربرد، نوع اتصال و شرایط انتقال نیرو در مدل های مختلف طراحی می شوند. انتخاب نوع شافت باید بر اساس دستگاه و نقشه فنی انجام شود.
شافت ساده
شافت ساده معمولا دارای بدنه ای مستقیم با قطر ثابت یا چند قطر مشخص است. این مدل در بسیاری از ماشین آلات عمومی، تجهیزات انتقال نیرو و مجموعه های مکانیکی استفاده می شود. با وجود ظاهر ساده، محل قرارگیری بیرینگ، خار و قطعات متصل باید با دقت اجرا شود.
شافت پله ای
شافت پله ای دارای چند قطر متفاوت در طول محور است. هر پله می تواند محل قرارگیری بیرینگ، بوش، چرخ دنده، کوپلینگ یا سایر اجزای دستگاه باشد. شعاع اتصال پله ها و محل تغییر قطر باید به شکلی انتخاب شود که تمرکز تنش کاهش پیدا کند.

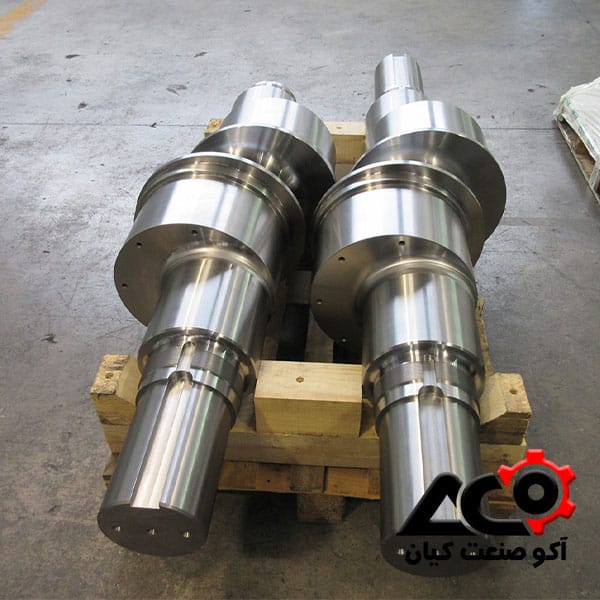

شافت لنگ
در شافت لنگ، یک یا چند بخش از محور نسبت به محور اصلی خارج از مرکز قرار می گیرد. ساخت این قطعه به اندازه گیری و ماشین کاری دقیق نیاز دارد؛ زیرا مقدار لنگی بر حرکت نهایی دستگاه اثر مستقیم می گذارد.
برای بررسی مشخصات این مدل می توانید صفحه شافت لنگ را مشاهده کنید.

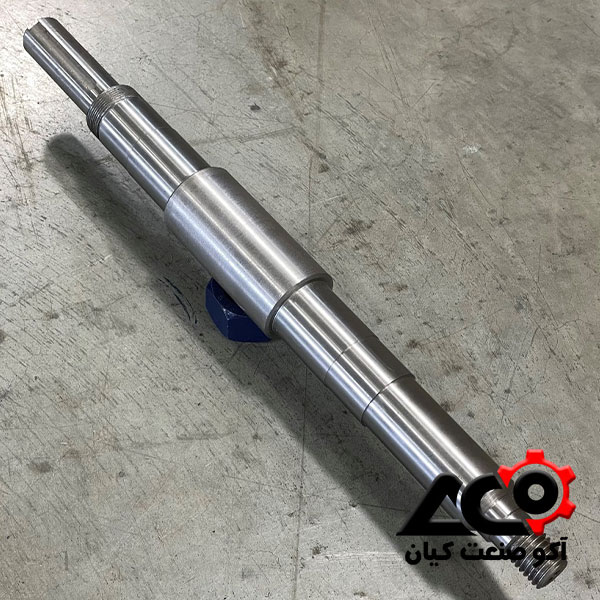

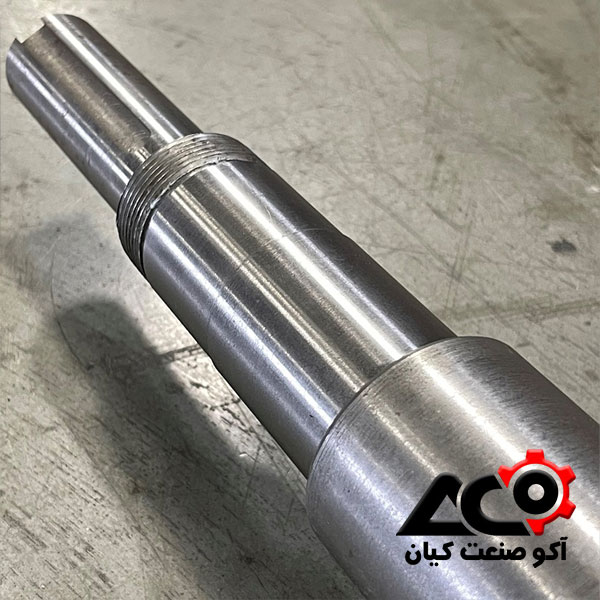

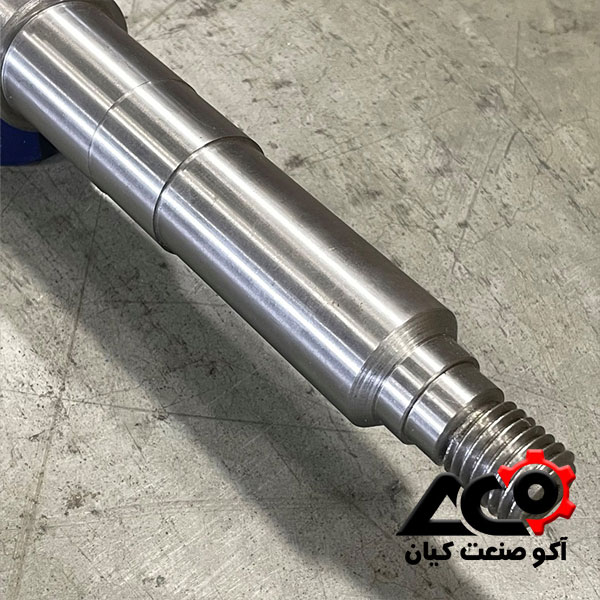

شافت رزوه دار
در شافت رزوه دار، بخشی از قطعه دارای رزوه داخلی یا خارجی است. نوع رزوه، گام، قطر، طول رزوه و جهت آن باید در نقشه یا نمونه مشخص باشد. کیفیت اجرای رزوه در استحکام اتصال و سهولت مونتاژ اهمیت زیادی دارد.
اطلاعات بیشتر درباره این قطعه در صفحه شافت رزوه دار قرار دارد.
شافت توپر و توخالی
شافت توپر برای بسیاری از کاربردهای عمومی و شرایطی که استحکام اهمیت زیادی دارد استفاده می شود. شافت توخالی می تواند در بعضی طراحی ها باعث کاهش وزن مجموعه شود؛ اما انتخاب ضخامت دیواره آن باید بر اساس بار، گشتاور و شرایط کاری صورت گیرد.
شافت دارای خار
شیار خار برای ایجاد اتصال میان شافت و قطعاتی مانند کوپلینگ، چرخ دنده یا پولی اجرا می شود. عرض، عمق، طول و موقعیت شیار باید با قطعه مقابل هماهنگ باشد. گوشه های نامناسب یا ماشین کاری غیر دقیق شیار خار می تواند تمرکز تنش را افزایش دهد.

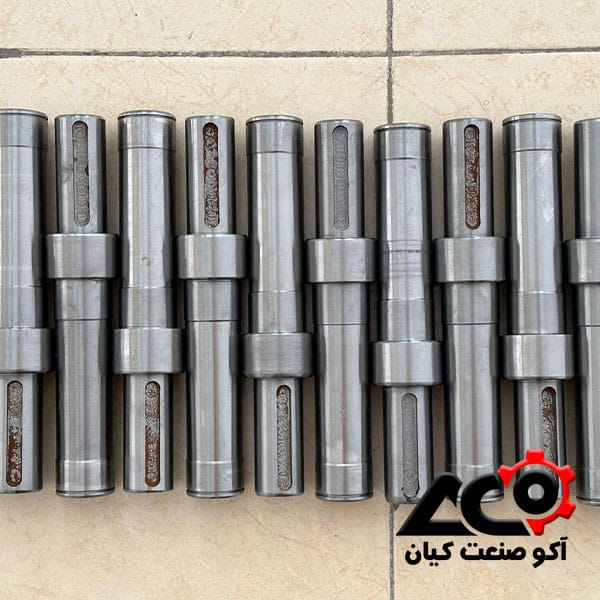

کاربرد شافت صنعتی در ماشین آلات
ساخت شافت صنعتی در تهران برای طیف گسترده ای از تجهیزات و صنایع انجام می شود. نوع طراحی این قطعه در هر دستگاه با دستگاه دیگر تفاوت دارد. یک شافت مورد استفاده در نوار نقاله ممکن است از نظر سرعت، بار، قطر و شرایط محیطی با شافت دستگاه های فرایندی متفاوت باشد.
شافت صنعتی در تجهیزات زیر کاربرد دارد:
- ماشین آلات تولیدی
- سیستم های نوار نقاله
- گیربکس های صنعتی
- دستگاه های بسته بندی
- خطوط انتقال مواد
- تجهیزات کشاورزی
- پمپ ها و فن ها
- غلطک ها و رولیک ها
- ماشین آلات معدنی
- تجهیزات تعمیرگاهی
- دستگاه های برش و فرم دهی
- مجموعه های انتقال قدرت
در بسیاری از این دستگاه ها، شافت با کوپلینگ استیل یا انواع چرخ دنده در ارتباط است. به همین دلیل مشخصات تمام اجزای متصل باید پیش از ساخت بررسی شود.
انتخاب متریال مناسب برای ساخت شافت
متریال شافت باید بر اساس مقدار بار، گشتاور، سرعت دوران، دمای محیط، احتمال خوردگی، نوع تماس و عمر مورد انتظار انتخاب شود. استفاده از متریال گران تر همیشه به معنای ساخت قطعه بهتر نیست. جنس قطعه باید با نیاز فنی دستگاه هماهنگ باشد.
در ساخت شافت های صنعتی ممکن است از فولادهای ساده کربنی، فولادهای آلیاژی یا استیل استفاده شود. انتخاب نهایی باید پس از بررسی مشخصات پروژه انجام شود.
فولادهای کربنی
فولادهای کربنی برای بسیاری از شافت های عمومی قابل بررسی هستند. ماشین کاری مناسب و دسترسی نسبتا آسان از مزایای این گروه است. با این حال، مقاومت مورد نیاز قطعه و شرایط بارگذاری باید پیش از انتخاب کنترل شود.
فولادهای آلیاژی
در شرایطی که شافت تحت بار، ضربه، سایش یا تنش بیشتری قرار دارد، استفاده از فولاد آلیاژی می تواند مطرح باشد. امکان انجام عملیات حرارتی نیز یکی از عواملی است که در انتخاب این متریال بررسی می شود.
استیل
در محیط هایی که مقاومت در برابر رطوبت و خوردگی اهمیت دارد، استیل می تواند گزینه مناسبی باشد. نوع گرید استیل باید بر اساس محیط کاری، استحکام مورد نیاز و قابلیت ماشین کاری انتخاب شود.
اطلاعات لازم برای سفارش ساخت شافت صنعتی
هرچه اطلاعات فنی سفارش کامل تر باشد، بررسی امکان ساخت و برآورد قیمت با دقت بیشتری انجام می شود. بهترین حالت، ارائه نقشه فنی کامل و خوانا است. اگر نقشه در دسترس نباشد، امکان بررسی قطعه نمونه نیز وجود دارد.
برای سفارش ساخت شافت صنعتی بهتر است اطلاعات زیر ارائه شود:
- نقشه دو بعدی یا سه بعدی
- قطعه نمونه سالم یا فرسوده
- طول کلی شافت
- قطر قسمت های مختلف
- محل و اندازه پله ها
- ابعاد محل نصب بیرینگ
- مشخصات شیار خار
- نوع و اندازه رزوه
- جنس یا گرید متریال
- تلرانس های ابعادی
- میزان زبری سطح
- عملیات حرارتی مورد نیاز
- سختی مورد انتظار
- تعداد قطعات
- شرایط کاری دستگاه
- سرعت دوران و میزان بار
- قطعاتی که روی شافت نصب می شوند
اگر نقشه آماده ندارید، می توانید ابتدا از طریق صفحه طراحی شافت با معیارهای اصلی طراحی این قطعه آشنا شوید.
مراحل ساخت شافت صنعتی
فرایند تولید با توجه به شکل، متریال و دقت مورد نیاز هر سفارش متفاوت است. با این حال، مراحل کلی ساخت شافت صنعتی معمولا شامل بررسی فنی، آماده سازی متریال، ماشین کاری و کنترل نهایی است.
بررسی نقشه یا نمونه
در مرحله اول، ابعاد، تلرانس ها، محل رزوه، شیار خار، پله ها و سطوح حساس بررسی می شوند. اگر قطعه نمونه فرسوده باشد، میزان سایش آن باید در اندازه برداری در نظر گرفته شود. کپی کردن مستقیم ابعاد قسمت ساییده شده می تواند باعث تولید یک قطعه نامناسب شود.
انتخاب و آماده سازی متریال
پس از مشخص شدن جنس مورد نیاز، ماده اولیه متناسب با قطر و طول قطعه انتخاب و برای ماشین کاری آماده می شود. کیفیت ماده اولیه می تواند بر دوام و عملکرد شافت اثر بگذارد.
تراشکاری اولیه
در تراشکاری اولیه، فرم کلی شافت، قطرهای اصلی و پله ها ایجاد می شوند. در این مرحله ممکن است مقداری اضافه ابعاد برای عملیات بعدی در نظر گرفته شود.
اجرای جزئیات فنی
رزوه، شیار خار، سوراخ ها، محل خار فنری، جای بیرینگ و سایر جزئیات طبق نقشه اجرا می شوند. ترتیب عملیات باید به شکلی انتخاب شود که دقت بخش های حساس حفظ شود.
عملیات حرارتی در صورت نیاز
بسته به متریال و شرایط کاری، ممکن است سخت کاری یا سایر عملیات حرارتی برای شافت در نظر گرفته شود. انجام عملیات حرارتی می تواند موجب تغییرات ابعادی شود؛ بنابراین ترتیب ماشین کاری نهایی و عملیات حرارتی باید از ابتدا مشخص باشد.
ماشین کاری نهایی
پس از انجام مراحل اولیه، سطوح و قطرهای حساس به ابعاد نهایی رسانده می شوند. محل نصب بیرینگ، بوش و کوپلینگ معمولا به کنترل دقیق تری نیاز دارد.
کنترل ابعادی
در پایان، ابعاد مهم قطعه با نقشه یا مشخصات سفارش مقایسه می شوند. قطرها، طول ها، محل پله ها، رزوه، شیار خار و هم محوری بخش های مختلف از موارد مهم کنترل هستند.
ساخت شافت از روی نمونه فرسوده
در بسیاری از کارخانه ها نقشه اصلی قطعه موجود نیست و تنها یک شافت شکسته یا فرسوده در اختیار واحد تعمیرات قرار دارد. در چنین شرایطی، ساخت شافت از روی نمونه می تواند راهکار مناسبی باشد؛ اما باید اثرات سایش، خوردگی، تغییر شکل و شکست در اندازه برداری لحاظ شود.
برای بررسی نمونه فرسوده باید مشخص شود:
- کدام قسمت های قطعه دچار سایش شده اند؟
- آیا محل نصب بیرینگ لقی پیدا کرده است؟
- شکست قطعه در کدام ناحیه رخ داده است؟
- آیا شیار خار آسیب دیده است؟
- علت خرابی مربوط به جنس قطعه بوده یا طراحی و مونتاژ؟
- قطعه با چه اجزایی در تماس است؟
- آیا امکان اندازه برداری از قطعات مقابل وجود دارد؟
ساخت مجدد یک شافت بدون بررسی علت خرابی ممکن است باعث تکرار همان مشکل شود. اگر شکست در اثر ناهم محوری، انتخاب نامناسب بیرینگ یا بارگذاری بیشتر از ظرفیت رخ داده باشد، تنها تعویض شافت راه حل کامل نخواهد بود.

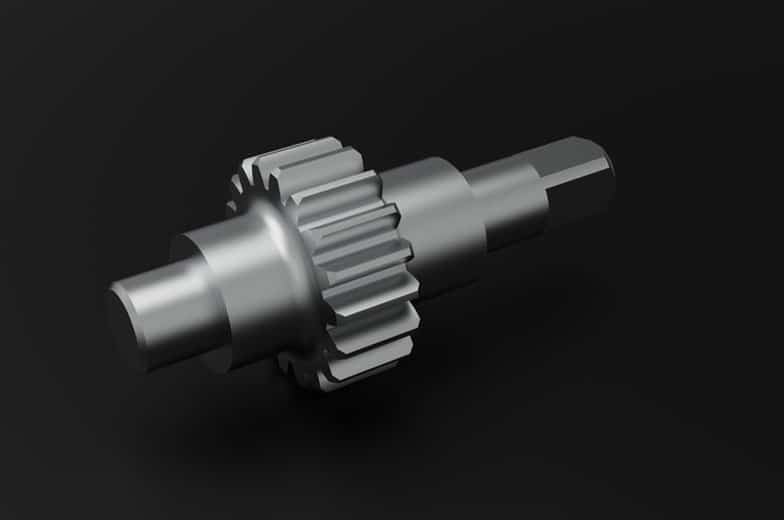

ارتباط شافت با کوپلینگ، چرخ دنده و بوش
شافت به تنهایی کار نمی کند و معمولا بخشی از یک مجموعه انتقال قدرت است. محل نصب چرخ دنده باید با قطر داخلی و شیوه اتصال آن هماهنگ باشد. اتصال کوپلینگ نیز ممکن است از طریق خار، انطباق پرسی، رزوه یا روش دیگری انجام شود.
صفحه طراحی و ساخت کوپلینگ اطلاعات بیشتری درباره نقش کوپلینگ در اتصال دو محور ارائه می دهد. برای انتخاب قطعات مرتبط با کاهش اصطکاک و هدایت حرکت نیز می توانید صفحه بوش ساده را بررسی کنید.
در زمان سفارش شافت، مشخصات قطعات متصل باید ارائه شود. ناهماهنگی میان قطر شافت و قطر داخلی کوپلینگ یا چرخ دنده می تواند مونتاژ را غیرممکن کند یا باعث ایجاد لقی شود.

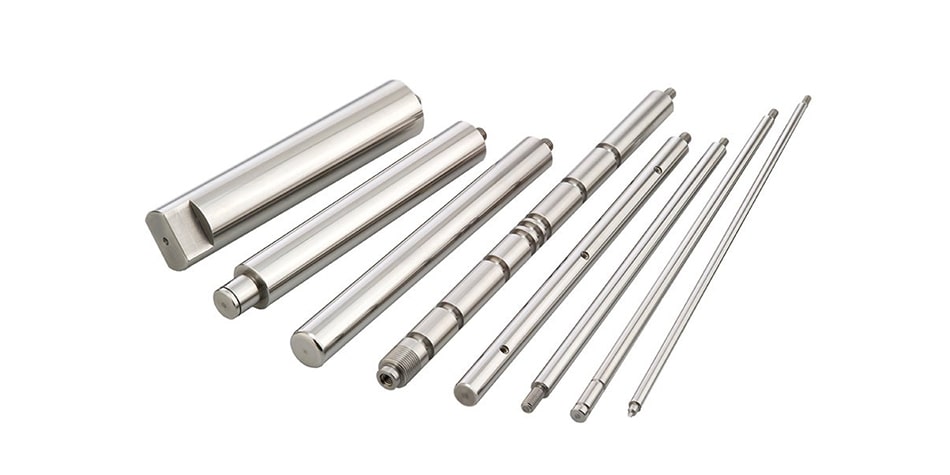

عوامل موثر بر قیمت ساخت شافت صنعتی
قیمت ساخت شافت صنعتی به یک عامل محدود نمی شود. دو شافت با طول یکسان ممکن است به دلیل تفاوت در جنس، قطر، تلرانس، شکل و عملیات تکمیلی، هزینه ساخت متفاوتی داشته باشند.
مهم ترین عوامل موثر بر قیمت عبارتند از:
- نوع و گرید متریال
- قطر و طول قطعه
- وزن ماده اولیه
- تعداد پله ها و تغییر قطرها
- وجود شیار خار یا رزوه
- شافت ساده یا لنگ بودن قطعه
- تلرانس های ابعادی
- دقت هم محوری
- زبری سطح مورد نیاز
- عملیات حرارتی
- نیاز به سنگ زنی
- تعداد سفارش
- کامل بودن نقشه
- ساخت از روی نمونه فرسوده
- زمان مورد نیاز برای تحویل
برای دریافت قیمت دقیق، بهتر است نقشه یا تصاویر واضح نمونه به همراه ابعاد اصلی، تعداد و جنس مورد نظر ارسال شود. اعلام قیمت تنها بر اساس نام «شافت صنعتی» امکان پذیر نیست؛ زیرا مشخصات فنی هر پروژه با پروژه دیگر تفاوت دارد.
نکات مهم پیش از ثبت سفارش
پیش از سفارش ساخت شافت صنعتی، محل نصب قطعه و تجهیزات متصل را بررسی کنید. اگر شافت قبلی شکسته است، علت خرابی باید تا حد امکان مشخص شود. همچنین از اندازه برداری تنها از بخش های فرسوده خودداری کنید.
چک لیست قبل از سفارش:
- نقشه یا نمونه آماده باشد.
- ابعاد اصلی کنترل شده باشند.
- محل بیرینگ و بوش مشخص باشد.
- جنس قطعه قبلی بررسی شود.
- نوع رزوه و گام آن مشخص باشد.
- تلرانس قسمت های حساس اعلام شود.
- تعداد قطعات مشخص باشد.
- شرایط کاری و سرعت دوران توضیح داده شود.
- عملیات حرارتی مورد نیاز اعلام شود.
- زمان تحویل مورد انتظار مشخص باشد.
سفارش ساخت شافت صنعتی از آکوصنعت کیان
برای سفارش ساخت شافت صنعتی در تهران می توانید نقشه، نمونه، تصاویر قطعه و مشخصات فنی پروژه را برای بررسی در اختیار کارشناسان آکوصنعت کیان قرار دهید. پس از بررسی اطلاعات، امکان ساخت، متریال پیشنهادی، مراحل مورد نیاز و عوامل موثر بر هزینه مشخص می شوند.
آکوصنعت کیان در زمینه طراحی و ساخت قطعات صنعتی مانند شافت، چرخ دنده، کوپلینگ، رولیک، فلنج، بوش و قطعات سفارشی فعالیت دارد. برای مشاهده سایر گروه های محصول و خدمات می توانید به صفحه اصلی آکوصنعت کیان مراجعه کنید.
برای دریافت مشاوره و ارسال نقشه یا نمونه نیز از طریق صفحه تماس با آکوصنعت کیان اقدام کنید.
سوالات متداول درباره ساخت شافت صنعتی
آیا امکان ساخت شافت بدون نقشه وجود دارد؟
در صورت وجود نمونه، امکان بررسی ساخت قطعه از روی نمونه وجود دارد. میزان سایش و خرابی نمونه باید هنگام اندازه برداری در نظر گرفته شود.
برای استعلام قیمت ساخت شافت چه اطلاعاتی لازم است؟
نقشه یا نمونه، ابعاد، جنس، تعداد، تلرانس، نوع رزوه، شیارها، عملیات حرارتی و زمان تحویل مورد انتظار باید اعلام شوند.
تفاوت شافت و شفت چیست؟
هر دو عبارت در بازار ایران برای یک قطعه استفاده می شوند. واژه شافت از تلفظ Shaft گرفته شده و شفت نیز شکل رایج دیگری از همان کلمه است.
آیا شافت لنگ به صورت سفارشی ساخته می شود؟
امکان بررسی سفارش شافت لنگ بر اساس نقشه یا نمونه وجود دارد. مقدار خروج از مرکز، ابعاد و شرایط کاری باید به صورت دقیق مشخص شوند.
چه عواملی باعث خرابی شافت می شوند؟
بارگذاری بیش از حد، خستگی، ناهم محوری، انتخاب متریال نامناسب، تمرکز تنش، روان کاری ضعیف، نصب نادرست بیرینگ و ایراد در قطعات متصل می توانند باعث خرابی شافت شوند.
آیا امکان ساخت شافت رزوه دار وجود دارد؟
سفارش شافت رزوه دار بر اساس قطر، گام، طول و نوع رزوه قابل بررسی است. بهتر است مشخصات کامل رزوه در نقشه درج شود.
قیمت ساخت شافت صنعتی چگونه تعیین می شود؟
قیمت با توجه به متریال، وزن، ابعاد، پیچیدگی ماشین کاری، تلرانس، عملیات حرارتی، تعداد و زمان تحویل محاسبه می شود.
