ما در این مطلب به مبحث ساخت کوپلینگ در ایران می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.
ساخت کوپلینگ در ایران: بررسی کامل صنعت تولید و چالش های آن
کوپلینگ، یکی از مهم ترین اجزای سیستم های مکانیکی، نقش کلیدی در انتقال نیرو و هماهنگ سازی حرکت بین دو محور ایفا می کند. در دنیای صنعتی امروز، بدون استفاده از کوپلینگ ها، بسیاری از دستگاه ها و تجهیزات نمی توانند عملکرد بهینه ای داشته باشند. در ایران، صنعت تولید کوپلینگ در حال رشد است و شرکت های مختلفی در این زمینه فعالیت دارند. یکی از پیشروترین این شرکت ها، شرکت آکوصنعت کیان است که توانسته با بهره گیری از دانش فنی بالا و استفاده از مواد اولیه باکیفیت، نیازهای داخلی را تأمین کند. اما این مسیر با چالش هایی همراه است که نیاز به بررسی و ارائه راهکارهای مناسب دارد.
کوپلینگ چیست و چه کاربردی دارد؟
تعریف و وظیفه کوپلینگ در سیستم های مکانیکی
کوپلینگ به عنوان یک رابط مکانیکی بین دو محور عمل کرده و نیرو را از یک بخش به بخش دیگر منتقل می کند. این قطعه، علاوه بر انتقال حرکت، وظایف دیگری مانند جذب لرزش ها، جبران نواقص هم راستایی و محافظت از قطعات حساس در برابر تنش های اضافی را نیز بر عهده دارد. شرکت آکوصنعت کیان با طراحی کوپلینگ های سفارشی برای صنایع مختلف، نقش مهمی در بهینه سازی عملکرد تجهیزات صنعتی ایفا کرده است.
انواع کوپلینگ و ویژگی های آن ها
کوپلینگ صلب (Rigid Coupling)
این نوع کوپلینگ در شرایطی که دو محور به دقت هم راستا باشند، استفاده می شود و اجازه هیچ گونه انعطاف پذیری را نمی دهد.
کوپلینگ انعطاف پذیر (Flexible Coupling)
در سیستم هایی که مقداری ناهماهنگی بین محورهای دوار وجود دارد، کوپلینگ های انعطاف پذیر مورد استفاده قرار می گیرند.

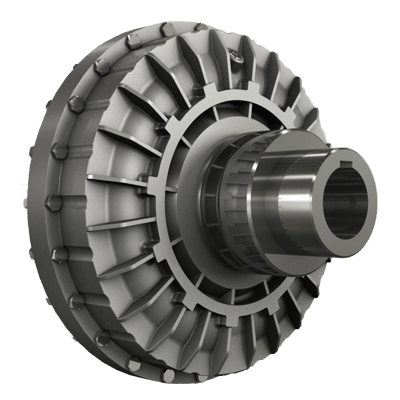

کوپلینگ هیدرولیکی و مغناطیسی
این کوپلینگ ها برای سیستم هایی که نیاز به کنترل دقیق انتقال نیرو دارند، گزینه ای عالی محسوب می شوند.
فرآیند ساخت کوپلینگ در ایران
مراحل طراحی و مهندسی کوپلینگ
ساخت کوپلینگ یک فرآیند چندمرحله ای شامل طراحی، انتخاب مواد اولیه، فرآیندهای تولید و تست های کنترل کیفیت است. شرکت آکوصنعت کیان با بهره گیری از تیم مهندسی متخصص، هر مرحله را با دقت بالا انجام داده و محصولات باکیفیتی ارائه می دهد.
مواد اولیه مورد استفاده در تولید کوپلینگ
انتخاب مواد اولیه در کیفیت نهایی کوپلینگ تأثیر بسزایی دارد. شرکت آکوصنعت کیان از فولادهای آلیاژی مقاوم و مواد پلیمری با دوام برای تولید کوپلینگ های صنعتی استفاده می کند تا عمر مفید این قطعات افزایش یابد.
روش های تولید و فناوری های مورد استفاده
ریخته گری و ماشین کاری دقیق
یکی از روش های رایج در تولید کوپلینگ، ریخته گری دقیق همراه با ماشین کاری است که دقت بالایی را ارائه می دهد.
جوشکاری و عملیات حرارتی
بسته به نوع کوپلینگ، فرآیند جوشکاری و عملیات حرارتی می تواند باعث بهبود استحکام و دوام آن شود.
تست های کنترل کیفیت در تولید کوپلینگ
تمامی محصولات شرکت آکوصنعت کیان پس از تولید تحت تست های کنترل کیفیت قرار می گیرند تا از عملکرد صحیح آن ها اطمینان حاصل شود.
مزایای تولید کوپلینگ در ایران
کاهش هزینه ها و وابستگی به واردات
با تولید داخلی کوپلینگ، هزینه های واردات و وابستگی به تامین کنندگان خارجی کاهش می یابد که این امر به نفع صنعت کشور است.
اشتغال زایی و توسعه صنعت داخلی
شرکت هایی مانند آکوصنعت کیان با توسعه خطوط تولید خود، فرصت های شغلی متعددی را برای نیروی کار داخلی ایجاد کرده اند.
سفارشی سازی و تولید بر اساس نیازهای داخلی
یکی از مزایای مهم تولید داخلی، امکان سفارشی سازی کوپلینگ ها بر اساس نیازهای خاص صنایع داخلی است.
چالش ها و راهکارهای توسعه صنعت کوپلینگ در ایران
محدودیت های مواد اولیه و فناوری
یکی از چالش های اصلی تولیدکنندگان داخلی، تأمین مواد اولیه باکیفیت و استفاده از فناوری های پیشرفته است.
رقابت با محصولات خارجی
محصولات خارجی با قیمت پایین تر، رقابت را برای تولیدکنندگان داخلی سخت کرده است.
نیاز به توسعه نیروی انسانی متخصص
کمبود نیروی انسانی آموزش دیده، یکی از موانع رشد صنعت کوپلینگ در ایران محسوب می شود.
راهکارهای بهبود و توسعه تولید کوپلینگ
سرمایه گذاری در تحقیق و توسعه (R&D)
افزایش بودجه برای تحقیق و توسعه باعث بهبود کیفیت و رقابت پذیری محصولات داخلی می شود.
استفاده از فناوری های نوین در تولید
اتوماتیک سازی فرآیندهای تولید و استفاده از فناوری های مدرن، بهره وری را افزایش می دهد.
حمایت های دولتی و سیاست های تشویقی
با حمایت های دولت و سیاست های تشویقی، تولیدکنندگان داخلی می توانند به رشد بهتری دست یابند.
آینده صنعت ساخت کوپلینگ در ایران
نقش شرکت های دانش بنیان در پیشرفت تولید داخلی
شرکت های دانش بنیان مانند آکوصنعت کیان می توانند با ارائه راه حل های نوآورانه، به توسعه این صنعت کمک کنند.
فرصت های صادرات کوپلینگ ایرانی به کشورهای منطقه
با ارتقای کیفیت و استانداردهای بین المللی، می توان کوپلینگ های ایرانی را به بازارهای خارجی صادر کرد.
تأثیر توسعه تکنولوژی بر بهبود کیفیت و بهره وری
استفاده از تجهیزات مدرن و اتوماسیون صنعتی، بهره وری تولید را افزایش داده و کیفیت محصول نهایی را بهبود می بخشد.

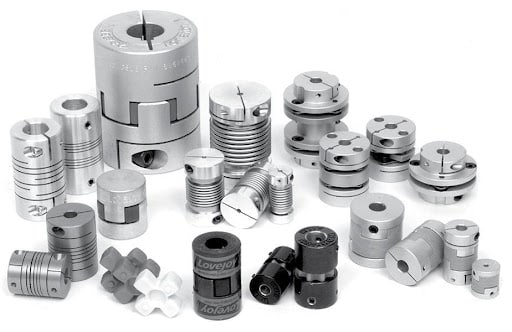

ساخت کوپلینگ در ایران
کوپلینگ وسیله ای مکانیکی است که شفت های مشابه یا غیرمشابه در ماشین ها را برای انتقال نیرو و حرکت به هم متصل می کند. یک کوپلینگ معمولاً یک اتصال موقت است (اما در برخی موارد می تواند دائمی باشد) و می تواند برای سرویس یا جایگزینی جدا شود.
با توجه به در دسترس بودن طرح های بسیار، تفاوت های قابل توجهی در ساخت و عملکرد این دو نوع کوپلینگ مکانیکی وجود دارد. برخی از کوپلینگ ها را می توان بدون حرکت شفت به شفت ها متصل کرد، در حالی که اکثر آن ها برای اتصال به حرکت شفت نیاز دارند.
در بیشتر موارد، بر خلاف چرخ دنده ها، کوپلینگ ها جهت یا سرعت زاویه ای را تغییر نمی دهند. کوپلینگ ها فقط می توانند گشتاور را در فواصل کوتاه منتقل کنند، برای مسافت های طولانی تر، درایوهای زنجیره ای و تسمه جایگزین های بهتری هستند.
هدف از استفاده کوپلینگ
طرح های موجود ممکن است بیش از یکی از این ویژگی های اتصال را در عملکرد محصول در برنامههای پیشرفته بگنجانند.
بیایید نگاهی گذرا به این موارد بیندازیم:
- انتقال قدرت
- شوک و لرزش را جذب کنید
- ناهماهنگی بین شفت ها
- جریان گرما را قطع کنید
- از اضافه بار جلوگیری کنید
انتقال نیرو
در بیشتر موارد، هدف اصلی انتقال نیرو و گشتاور از یک محور محرک به یک محور محرک است به عنوان مثال، یک کوپلینگ که یک موتور را به یک پمپ یا یک کمپرسور متصل می کند.
شوک و لرزش را جذب کنید
کوپلینگ شفت می تواند هرگونه ضربه یا لرزش را از عنصری به عنصر دیگر منتقل کند.
جریان گرما را قطع کنید
یک کوپلینگ شافت می تواند جریان گرما را بین شافت های متصل قطع کند. اگر محرک اصلی در حین کار تمایل به گرم شدن داشته باشد، ماشین آلات سمت دیگر شافت از قرار گرفتن در معرض این گرما محافظت می شود.
از اضافه بار جلوگیری کنید
کوپلینگ های ویژه ای که به عنوان کوپلینگ های مکانیکی ایمنی اضافه بار شناخته می شوند با هدف حفاظت از اضافه بار طراحی شده اند. آنها برای محافظت از ماشین آلات حساس یا سرخورده می شوند یا قطع می شوند.
انواع کوپلینگ
- Rigid coupling
- Flexible coupling
- Sleeve or muff coupling
- Split muff coupling
- Flange coupling

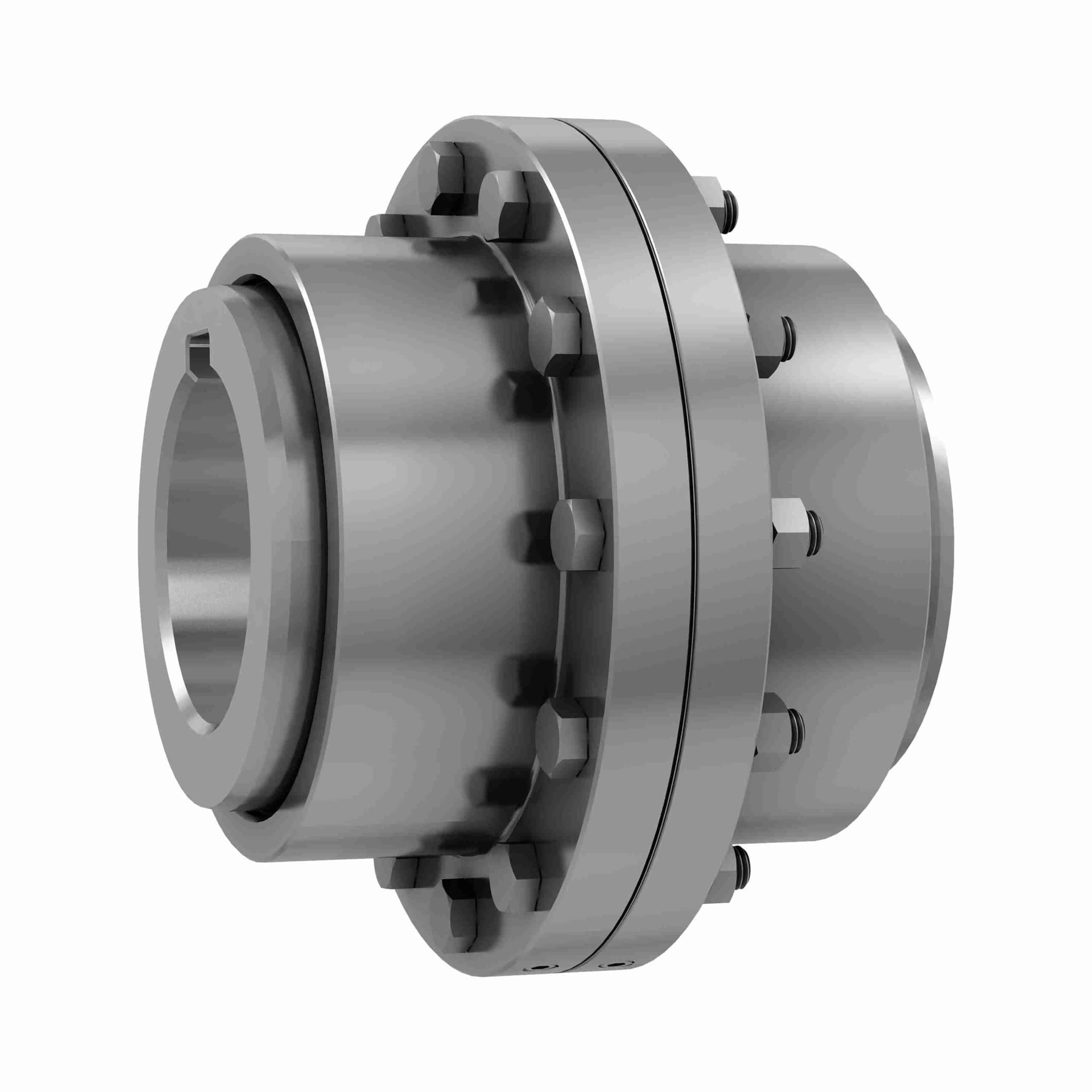

- Gear coupling
- Universal joint (Hooke’s joint)
- Oldham coupling
- Diaphragm coupling
- Jaw coupling
- Beam coupling
- Fluid coupling
کاربردهای کوپلینگ
هدف اصلی کوپلینگ ها اتصال دو قسمت دوار و در عین حال امکان حرکت آنهاست. با انتخاب، نصب و نگهداری دقیق کوپلینگ ها می توانید در هزینه های تعمیر و نگهداری و خرابی ها صرفه جویی زیادی کنید.
کوپلینگ شفت در ماشین ها برای مصارف مختلفی استفاده می شود که رایج ترین آنها عبارتند از:
- تامین اتصال شفت دستگاه هایی مانند موتور و ژنراتور که به صورت جداگانه ساخته می شوند و همچنین قطع و وصل در هنگام تعمیر یا جابجایی.
- امکان نام گذاری شفت ها و ایجاد انعطاف مکانیکی
- کم شدن انتقال ناگهانی از یک شافت به شافت دیگر
- حفاظت اضافه بار
- تغییر خواص ارتعاشی تجهیزات دوار
- اتصال بخش درایور
- انتقال نیرو از یک سر به سر دیگر (مثلاً انتقال نیرو از موتور به پمپ در کوپلینگ)
انحراف در جفت
هنگامی که دو شفت به هم وصل می شوند، به دلایل مختلفی ممکن است انحراف وجود داشته باشد.
1- انحراف محوری
هنگامی که محورهای چرخش محورهای اتصال موازی هستند (تصادفی نیستند)، ناهماهنگی محوری وجود دارد.
2- انحراف زاویه ای
هنگامی که محور چرخش محورهای اتصال در یک زاویه (نه موازی) باشد، یک انحراف زاویه ای وجود دارد.
3- انحراف مختلط
وقتی محورهای دو شفت هر دو زاویه ای باشند و هم محور نباشند، این نوع انحراف را داریم.
انواع کوپلینگ (coupling)
کوپلینگ های گیره ای یا فشاری دو قطعه ای هستند که به دو طرف شفت ها متصل می شوند تا غلاف تشکیل دهند.

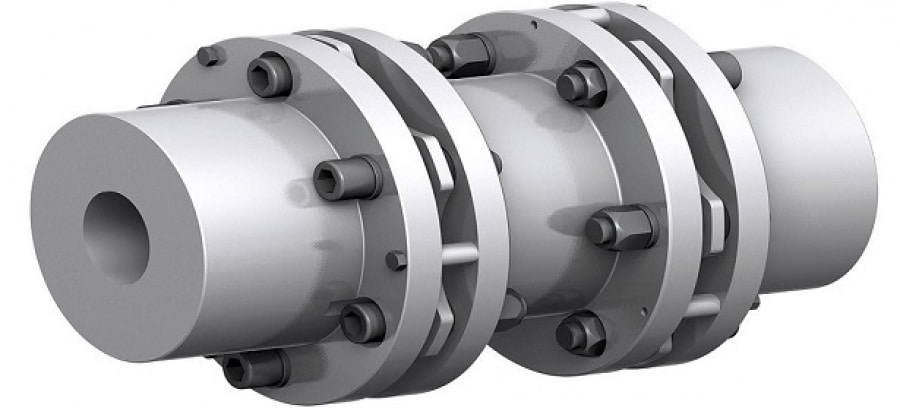

کوپلینگ های فلنج سخت برای بارهای سنگین یا تجهیزات صنعتی طراحی شده اند. یک کوپلینگ روی هر شفت قرار می گیرد و بنابراین دو فلنج رو به روی هم قرار می گیرند. سپس می توان تعدادی پیچ یا پیچ در فلنج ها نصب کرد تا آنها را در کنار هم نگه دارد. به دلیل اندازه و دوام، واحدهای فلنجی می توانند برای تراز کردن شفت ها قبل از اتصال آنها به یکدیگر استفاده شوند. روغنی بودن شفت ها بر عملکرد و همچنین عمر کوپلینگ تاثیر می گذارد. مثال:
کوپلینگ های غلافی (SLEEVE COUPLING)
کوپلینگ غلاف شامل لوله ای است که قطر داخلی آن مطابق با تحمل مورد نیاز شفت است. بسته به نیاز و کاربرد کوپلینگ از یک سنبله و یک شیار سنبله در داخل آن برای انتقال گشتاور استفاده می شود. برای قفل شدن کوپلینگ در جای خود دو سوراخ نواری در آن ایجاد می شود.
کوپلینگ غلاف به عنوان کوپلینگ جعبه ای نیز شناخته می شود. در این حالت انتهای شفت ها مماس با یکدیگر بوده و توسط غلاف پوشانده شده است. یک سر فرورفته متقابل دو شفت را نگه می دارد و آنها به هم غلاف دارند. کوپلینگ غلاف ساده ترین نوع کوپلینگ است که معمولاً از چدن ساخته می شود. این کوپلینگ ها شامل یک قطعه لوله توخالی است که قطر داخلی آن برابر با قطر شفت ها است.
