ساخت کوپلینگ صنعتی در تهران یکی از خدمات تخصصی مورد نیاز کارخانه ها، واحدهای تعمیر و نگهداری، سازندگان ماشین آلات و مجموعه های فعال در حوزه انتقال قدرت است. کوپلینگ وظیفه اتصال دو شافت و انتقال گشتاور میان آنها را بر عهده دارد. انتخاب یا ساخت نادرست این قطعه می تواند باعث افزایش لرزش، ایجاد تنش روی بیرینگ ها، آسیب دیدن شافت و کاهش عمر مفید دستگاه شود.
آکوصنعت کیان امکان بررسی سفارش طراحی و ساخت کوپلینگ صنعتی را بر اساس نقشه فنی، نمونه موجود و مشخصات کاری دستگاه فراهم کرده است. در این فرایند، عواملی مانند قطر شافت ها، سرعت دوران، گشتاور، میزان ناهم محوری، فضای نصب، شرایط محیطی، متریال و نوع اتصال بررسی می شوند.
برای مشاهده محصولات و زیرمجموعه های مرتبط می توانید وارد صفحه انواع کوپلینگ صنعتی شوید.

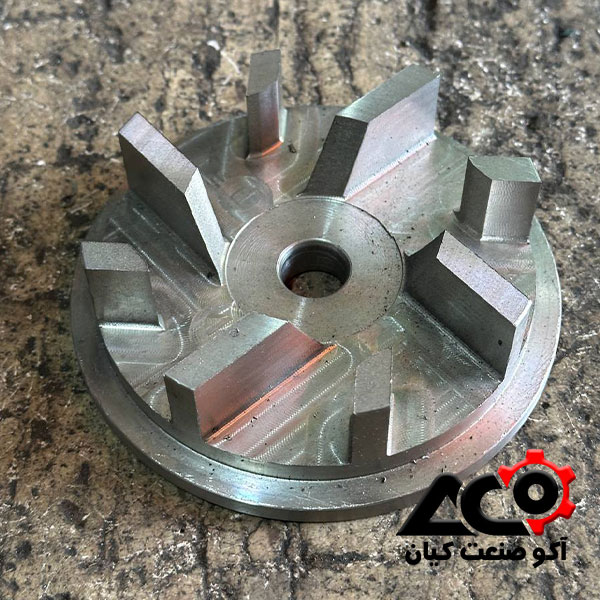

کوپلینگ صنعتی چیست و چه کاربردی دارد؟
کوپلینگ یک قطعه مکانیکی است که میان دو محور یا شافت قرار می گیرد و امکان انتقال حرکت و گشتاور را فراهم می کند. در بعضی مدل ها، کوپلینگ فقط یک اتصال صلب میان دو شافت ایجاد می کند. برخی مدل های دیگر می توانند مقدار مشخصی از ناهم محوری، ضربه یا ارتعاش را جبران کنند.
در یک مجموعه انتقال قدرت، موتور می تواند از طریق کوپلینگ به گیربکس، پمپ، فن، نوار نقاله یا بخش دیگری از دستگاه متصل شود. نوع کوپلینگ باید با مشخصات واقعی دستگاه هماهنگ باشد؛ زیرا تمام کوپلینگ ها برای یک میزان گشتاور، دور یا شرایط محیطی طراحی نمی شوند.
مهم ترین کاربردهای کوپلینگ صنعتی عبارتند از:
- اتصال دو شافت
- انتقال نیرو و گشتاور
- تسهیل مونتاژ و جداسازی تجهیزات
- جبران مقدار مشخصی از ناهم محوری در مدل های مناسب
- کاهش انتقال بعضی ضربه ها و ارتعاشات
- محافظت از اجزای متصل در شرایط تعریف شده
- ایجاد فاصله میان دو تجهیز با استفاده از اسپیسر
- اتصال موتور به گیربکس، پمپ یا دستگاه صنعتی
اگر به اطلاعات عمومی درباره مدل های مختلف این قطعه نیاز دارید، صفحه انواع کوپلینگ ها می تواند راهنمای تکمیلی مناسبی باشد.
چرا ساخت دقیق کوپلینگ صنعتی اهمیت دارد؟
کوپلینگ صنعتی در نقطه اتصال دو تجهیز دوار قرار می گیرد. هرگونه خطا در قطر محل نصب، شیار خار، سوراخ کاری، هم محوری یا انتخاب متریال می تواند عملکرد مجموعه را مختل کند. حتی اگر بدنه کوپلینگ استحکام مناسبی داشته باشد، ابعاد نادرست محل قرارگیری شافت ممکن است موجب ایجاد لقی یا دشواری در مونتاژ شود.
در زمان ساخت کوپلینگ صنعتی باید چند موضوع به صورت همزمان بررسی شود:
- قطر هر دو شافت
- نوع اتصال کوپلینگ به شافت
- محل و ابعاد شیار خار
- گشتاور قابل انتقال
- سرعت دوران
- میزان ناهم محوری احتمالی
- فضای موجود برای نصب
- شرایط دما و رطوبت
- وجود گرد و غبار یا مواد خورنده
- نیاز یا عدم نیاز به روانکاری
- نحوه باز کردن مجموعه هنگام تعمیرات
توجه به این موارد باعث می شود کوپلینگ تنها از نظر ابعادی قابل نصب نباشد، بلکه از نظر عملکرد نیز با دستگاه هماهنگ شود.
انواع کوپلینگ صنعتی
کوپلینگ ها بر اساس ساختار، میزان انعطاف، نوع انتقال نیرو و کاربرد به مدل های مختلف تقسیم می شوند. انتخاب نوع مناسب باید پس از بررسی شرایط واقعی دستگاه انجام شود.
کوپلینگ صلب
کوپلینگ صلب برای اتصال دو شافت با هم محوری دقیق استفاده می شود. این مدل انعطاف محدودی دارد و برای جبران ناهم محوری زیاد مناسب نیست. در صورتی که دو محور به درستی تراز نشده باشند، تنش اضافی می تواند به شافت یا بیرینگ منتقل شود.
مزایای کوپلینگ صلب شامل ساختار ساده، استحکام مناسب و انتقال مستقیم گشتاور است. با این حال، نصب آن به هم راستایی دقیق دو محور نیاز دارد.

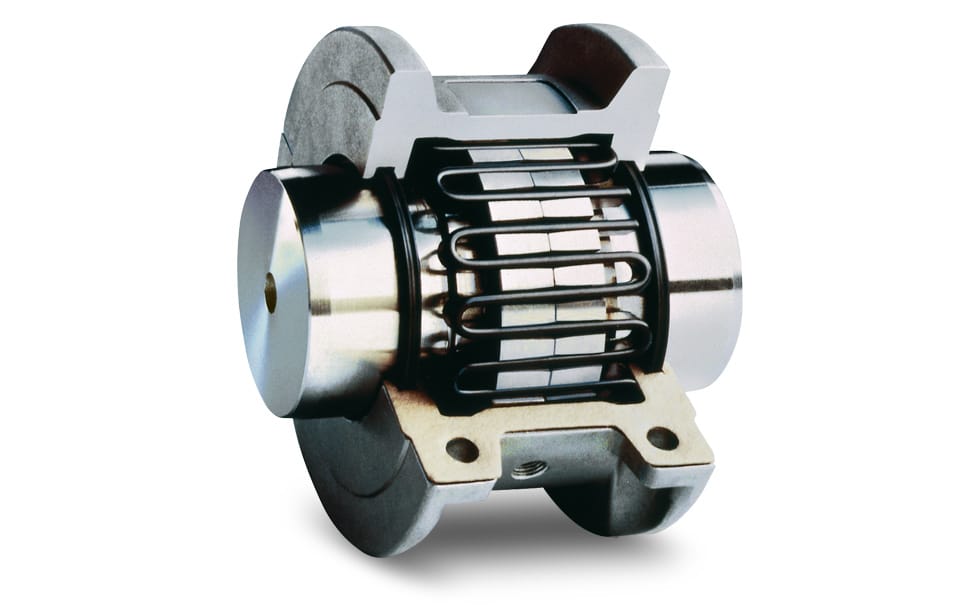

کوپلینگ انعطاف پذیر
کوپلینگ انعطاف پذیر می تواند مقدار مشخصی از ناهم محوری زاویه ای، محوری یا موازی را جبران کند. میزان این توانایی در مدل های مختلف یکسان نیست و باید بر اساس اطلاعات فنی هر طرح بررسی شود.
این نوع کوپلینگ در تجهیزاتی استفاده می شود که احتمال لرزش، ضربه یا تغییر جزئی موقعیت دو شافت وجود دارد. انعطاف پذیر بودن کوپلینگ به معنای بی نیاز بودن دستگاه از تراز صحیح نیست. هم راستایی اولیه همچنان اهمیت زیادی دارد.

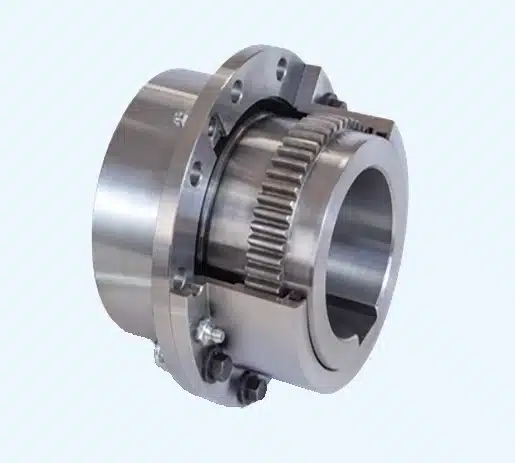

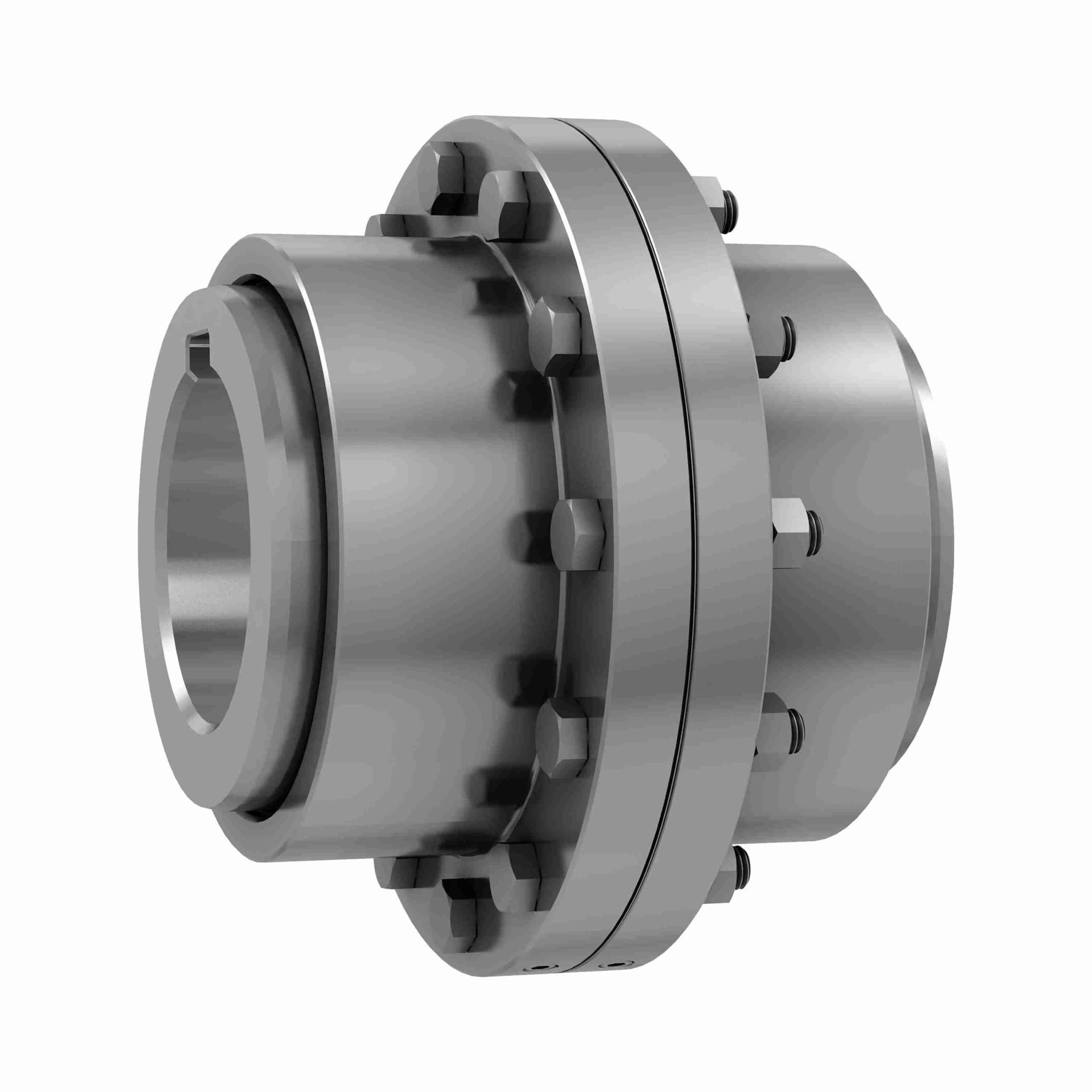

کوپلینگ دنده ای
کوپلینگ دنده ای برای انتقال گشتاور در بسیاری از ماشین آلات صنعتی مورد استفاده قرار می گیرد. در ساختار این مدل، درگیری دندانه ها امکان انتقال نیرو را فراهم می کند. طراحی دندانه، متریال، روانکاری، تلرانس و شرایط نصب بر عملکرد آن اثر دارند.
برای آشنایی بیشتر با ساختار و کاربرد این مدل می توانید صفحه کوپلینگ دنده ای را مشاهده کنید.

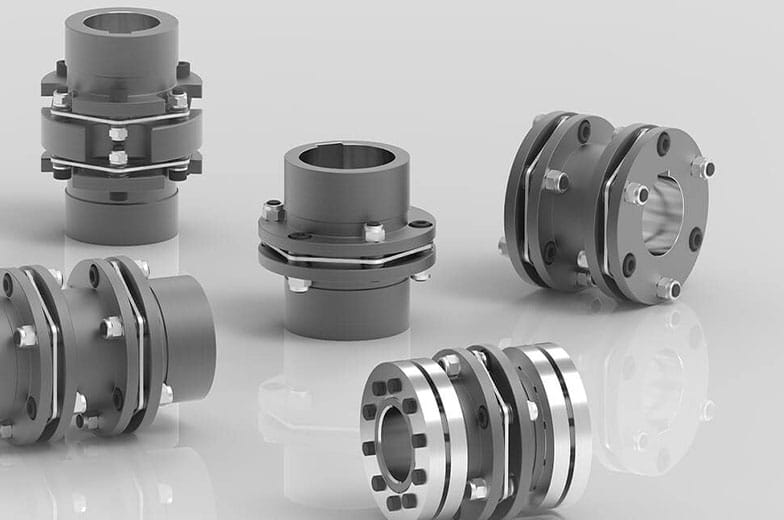

کوپلینگ دیسکی
در کوپلینگ دیسکی از یک یا چند مجموعه دیسک برای ایجاد اتصال و انتقال گشتاور استفاده می شود. این مدل می تواند برای کاربردهایی که دقت و پاسخ مناسب در سرعت های بالاتر اهمیت دارد بررسی شود. تعداد دیسک ها، جنس آنها، ابعاد هاب و شرایط کاری در طراحی نهایی موثر هستند.
کوپلینگ فلنجی
کوپلینگ فلنجی از دو بخش فلنج مانند تشکیل می شود که با استفاده از پیچ و مهره به یکدیگر متصل می شوند. این مدل در شرایطی که اتصال محکم و امکان باز و بسته کردن مجموعه اهمیت دارد مورد استفاده قرار می گیرد.
قطر فلنج، تعداد و اندازه پیچ ها، ضخامت قطعه، جنس متریال و نحوه قرارگیری شافت از موارد مهم در طراحی کوپلینگ فلنجی هستند.
کوپلینگ اسپیسر دار
کوپلینگ اسپیسر دار زمانی استفاده می شود که میان دو تجهیز فاصله مشخصی وجود داشته باشد یا برای تعمیرات به فضای جداسازی نیاز باشد. طول اسپیسر باید با فاصله واقعی میان دو شافت هماهنگ باشد.
برای مشاهده قطعات مرتبط می توانید وارد صفحه اسپیسر صنعتی شوید.
کوپلینگ استیل
کوپلینگ استیل در محیط هایی که مقاومت در برابر خوردگی، رطوبت یا شرایط خاص کاری اهمیت دارد قابل بررسی است. گرید استیل باید متناسب با محیط، میزان بار و شرایط تماس انتخاب شود.
اطلاعات تکمیلی این محصول در صفحه کوپلینگ استیل قرار دارد.
انتخاب کوپلینگ مناسب برای دستگاه
انتخاب کوپلینگ تنها بر اساس قطر شافت کافی نیست. ممکن است دو کوپلینگ دارای قطر داخلی یکسان باشند، اما از نظر گشتاور قابل انتقال، سرعت مجاز، نوع اتصال و توانایی جبران ناهم محوری تفاوت داشته باشند.
بررسی گشتاور
گشتاور منتقل شده یکی از مهم ترین پارامترهای انتخاب کوپلینگ است. علاوه بر گشتاور عادی دستگاه، شرایط شروع حرکت، توقف ناگهانی، ضربه های احتمالی و تغییرات بار نیز باید بررسی شوند.
بررسی سرعت دوران
سرعت دوران بر انتخاب نوع، ابعاد و نحوه ساخت کوپلینگ تاثیر دارد. در سرعت های بالاتر، عدم تعادل یا خطای هم محوری می تواند لرزش بیشتری ایجاد کند. به همین دلیل اطلاعات مربوط به دور کاری باید هنگام سفارش اعلام شود.
قطر و مشخصات شافت
قطر هر دو شافت، طول قسمت درگیر، وجود شیار خار، مخروطی یا استوانه ای بودن محل نصب و نوع اتصال باید مشخص باشند. اگر شافت دستگاه نیاز به ساخت یا اصلاح داشته باشد، صفحه ساخت شافت صنعتی در تهران اطلاعات لازم را ارائه می دهد.
میزان ناهم محوری
ناهم محوری می تواند به صورت زاویه ای، موازی یا محوری ایجاد شود. نوع و مقدار آن در انتخاب کوپلینگ موثر است. هیچ کوپلینگی نباید جایگزین نصب و تراز صحیح تجهیزات شود.
شرایط محیطی
دما، رطوبت، گرد و غبار، تماس با مواد شیمیایی و امکان خوردگی از عوامل موثر در انتخاب متریال و ساختار کوپلینگ هستند. در محیط های خاص ممکن است استفاده از پوشش یا متریال متفاوت نیاز باشد.
فضای نصب
قطر خارجی، طول کلی و فضای مورد نیاز برای باز و بسته کردن کوپلینگ باید با محل نصب هماهنگ باشند. بعضی تجهیزات فضای محدودی دارند و امکان استفاده از هر نوع کوپلینگ در آنها وجود ندارد.
اطلاعات لازم برای سفارش ساخت کوپلینگ
اطلاعات لازم برای سفارش ساخت کوپلینگبرای بررسی سفارش ساخت کوپلینگ صنعتی در تهران، ارائه اطلاعات فنی دقیق باعث کاهش خطا و تسریع فرایند برآورد می شود. بهترین حالت، ارسال نقشه کامل به همراه مشخصات کاری دستگاه است. اگر نقشه موجود نباشد، امکان بررسی نمونه نیز وجود دارد.
اطلاعات مورد نیاز برای سفارش شامل موارد زیر است:
- نقشه دو بعدی یا سه بعدی
- نمونه سالم یا فرسوده
- نوع کوپلینگ
- قطر شافت ورودی
- قطر شافت خروجی
- طول محل درگیری شافت
- مشخصات شیار خار
- گشتاور کاری
- سرعت دوران
- توان موتور
- میزان ناهم محوری
- فاصله میان دو شافت
- شرایط محیطی
- متریال مورد نیاز
- عملیات حرارتی احتمالی
- تعداد سفارش
- زمان تحویل مورد انتظار
اگر نوع کوپلینگ مشخص نیست، بهتر است اطلاعات کامل دستگاه و شرایط کاری ارائه شود تا امکان بررسی فنی وجود داشته باشد.

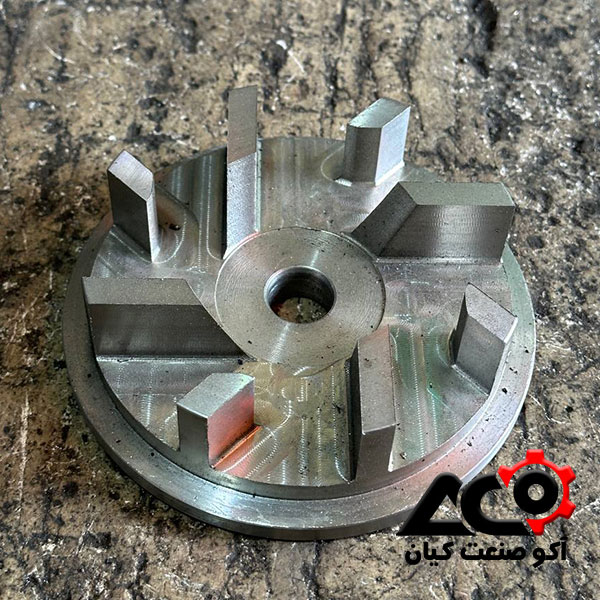

ساخت کوپلینگ از روی نقشه
وجود نقشه دقیق، مسیر ساخت کوپلینگ را روشن تر می کند. در نقشه باید تمام قطرها، طول ها، محل شیار خار، رزوه ها، سوراخ ها، تلرانس ها و مشخصات متریال درج شوند.
در زمان بررسی نقشه باید مشخص شود کدام ابعاد برای عملکرد قطعه حساس هستند. اعمال تلرانس بسیار بسته روی تمام بخش ها می تواند هزینه ساخت را افزایش دهد؛ در حالی که تلرانس بیش از حد آزاد در محل نصب شافت یا قطعات متصل می تواند باعث ایجاد لقی شود.
اگر نقشه نیاز به اصلاح یا بررسی دارد، صفحه طراحی و ساخت کوپلینگ برای موضوع طراحی کوپلینگ صنعتی در نظر گرفته شده است. این صفحه از صفحه مادر ساخت کوپلینگ جدا باقی می ماند و باید با انکرتکست «طراحی کوپلینگ صنعتی» لینک دریافت کند.
ساخت کوپلینگ از روی نمونه
در برخی ماشین آلات قدیمی، نقشه کوپلینگ موجود نیست یا قطعه اصلی از بازار تامین نمی شود. در این شرایط می توان امکان ساخت قطعه از روی نمونه را بررسی کرد. نمونه فرسوده نباید بدون تحلیل دقیق اندازه برداری شود؛ زیرا سایش، تغییر شکل یا شکست ممکن است ابعاد واقعی قطعه را تغییر داده باشد.
هنگام ساخت از روی نمونه باید موارد زیر بررسی شوند:
- میزان سایش سوراخ مرکزی
- وضعیت شیار خار
- سلامت دندانه ها یا دیسک ها
- محل ایجاد ترک یا شکست
- تغییر شکل بدنه
- وضعیت پیچ ها و اتصالات
- ابعاد شافت های مقابل
- علت احتمالی خرابی کوپلینگ
- شرایط واقعی کار دستگاه
اگر علت خرابی به ناهم محوری، بارگذاری بیش از حد یا نصب نادرست مربوط باشد، ساخت یک قطعه مشابه بدون رفع علت اصلی ممکن است باعث تکرار خرابی شود.
مراحل ساخت کوپلینگ صنعتی
مراحل تولید به نوع کوپلینگ، متریال، ابعاد و دقت مورد نیاز بستگی دارد. فرایند کلی می تواند شامل بررسی فنی، آماده سازی متریال، ماشین کاری، اجرای جزئیات و کنترل نهایی باشد.
بررسی فنی سفارش
در مرحله اول نقشه، نمونه و اطلاعات کاری بررسی می شوند. نوع کوپلینگ، قطر شافت ها، گشتاور، دور و فضای نصب باید مشخص شوند.
انتخاب متریال
متریال باید با توجه به بار، شرایط محیطی، نوع اتصال و عمر مورد انتظار انتخاب شود. فولاد، فولاد آلیاژی، استیل و برخی مواد دیگر می توانند با توجه به طراحی مورد بررسی قرار گیرند.
آماده سازی قطعه خام
ابعاد ماده اولیه باید متناسب با قطر نهایی، طول، شکل فلنج ها یا هاب ها انتخاب شود. در این مرحله مقدار لازم برای ماشین کاری در نظر گرفته می شود.
تراشکاری و ماشین کاری
قطرهای داخلی و خارجی، پله ها، سطوح اتصال و سایر بخش های اصلی طبق نقشه ماشین کاری می شوند. هم محوری سوراخ داخلی و سطح خارجی در عملکرد کوپلینگ اهمیت دارد.
اجرای شیار خار و سوراخ ها
شیار خار، سوراخ پیچ، رزوه و سایر جزئیات اتصال باید در موقعیت صحیح اجرا شوند. خطا در محل شیار خار یا سوراخ کاری می تواند هنگام مونتاژ مشکل ایجاد کند.
ساخت اجزای مکمل
در کوپلینگ های چند بخشی، اجزایی مانند هاب، اسپیسر، فلنج، دیسک، بوش یا پیچ اتصال باید با یکدیگر هماهنگ باشند. تلرانس و نحوه مونتاژ این قطعات اهمیت زیادی دارد.
عملیات تکمیلی
با توجه به متریال و شرایط پروژه، ممکن است عملیات حرارتی، پوشش سطحی، سنگ زنی یا فرایندهای تکمیلی دیگری نیاز باشد. این موارد باید قبل از تولید مشخص شوند.
کنترل نهایی
در پایان ساخت، ابعاد اصلی، قطر داخلی، شیار خار، سوراخ ها، فاصله ها و نحوه مونتاژ بررسی می شوند. نوع کنترل نهایی به مشخصات سفارش و حساسیت قطعه بستگی دارد.

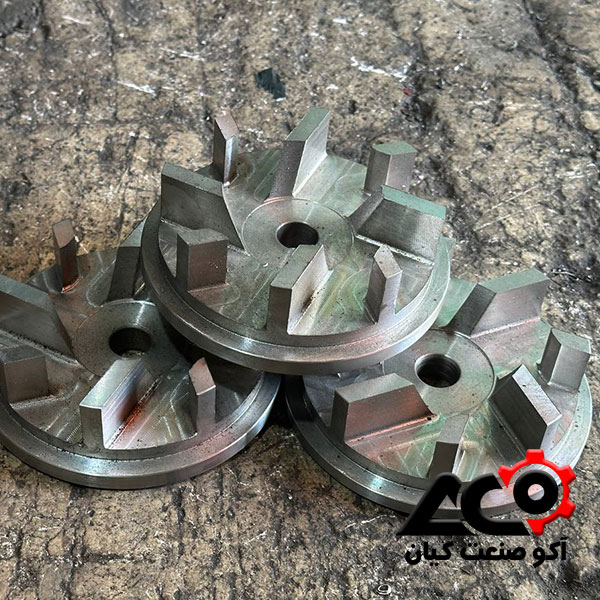

متریال مورد استفاده در ساخت کوپلینگ
انتخاب متریال به نوع کوپلینگ، مقدار گشتاور، سرعت، محیط کاری و روش اتصال وابسته است. استفاده از متریال گران تر همیشه به معنای عملکرد بهتر نیست و باید تناسب میان خواص ماده و نیاز دستگاه در نظر گرفته شود.
فولاد کربنی
فولاد کربنی برای بسیاری از کوپلینگ های عمومی قابل بررسی است. قابلیت ماشین کاری و استحکام مناسب از دلایل استفاده از آن در قطعات صنعتی است.
فولاد آلیاژی
در شرایطی که کوپلینگ تحت بار، ضربه، سایش یا گشتاور بیشتری قرار دارد، استفاده از فولاد آلیاژی می تواند مطرح باشد. نوع گرید و عملیات حرارتی باید بر اساس نیاز پروژه تعیین شود.
استیل
برای محیط های مرطوب یا خورنده، استفاده از استیل قابل بررسی است. گرید استیل باید متناسب با شرایط محیطی و خواص مکانیکی مورد نیاز انتخاب شود.
چدن یا مواد دیگر
در برخی طرح ها و کاربردها ممکن است چدن یا مواد مهندسی دیگر مورد استفاده قرار گیرند. انتخاب این مواد باید بر اساس طراحی، میزان بار و شرایط استفاده انجام شود.
ارتباط کوپلینگ با شافت و چرخ دنده
کوپلینگ بخشی از سیستم انتقال نیرو است و عملکرد آن به شافت ها، بیرینگ ها، گیربکس و سایر اجزای دستگاه وابسته است. قطر داخلی کوپلینگ باید با شافت هماهنگ باشد و شیار خار دو قطعه نیز در موقعیت صحیح قرار گیرد.
اگر کوپلینگ به یک گیربکس یا مجموعه چرخ دنده متصل می شود، شرایط بار و نسبت انتقال باید بررسی شوند. برای مشاهده محصولات مرتبط می توانید وارد صفحه چرخ دنده صنعتی شوید.
در صورت وجود لقی، شکست شافت یا خرابی بیرینگ، تنها تعویض کوپلینگ ممکن است مشکل را برطرف نکند. تمام مجموعه باید از نظر هم محوری، نصب، بارگذاری و سلامت قطعات بررسی شود.

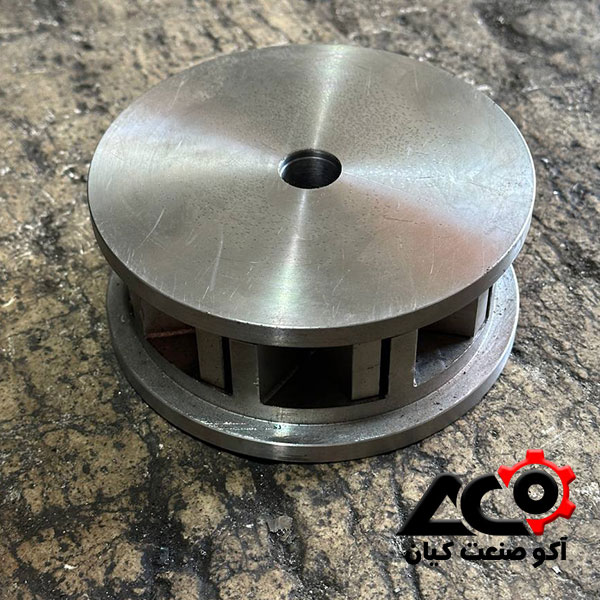

عوامل موثر بر قیمت ساخت کوپلینگ صنعتی
قیمت ساخت کوپلینگ صنعتی بر اساس مشخصات واقعی هر سفارش تعیین می شود. اعلام قیمت تنها با عنوان کوپلینگ امکان پذیر نیست؛ زیرا دو قطعه با ظاهر مشابه ممکن است از نظر متریال، ابعاد، دقت و شرایط کاری تفاوت زیادی داشته باشند.
عوامل اصلی موثر بر قیمت عبارتند از:
- نوع کوپلینگ
- ابعاد و وزن قطعه
- نوع متریال
- قطر داخلی هاب ها
- تعداد شیارهای خار
- تعداد قطعات مجموعه
- پیچیدگی ماشین کاری
- دقت و تلرانس مورد نیاز
- وجود دندانه یا دیسک
- طول اسپیسر
- عملیات حرارتی
- پوشش سطحی
- نیاز به سنگ زنی
- تعداد سفارش
- ساخت از روی نقشه یا نمونه
- زمان تحویل
برای دریافت برآورد دقیق، نقشه یا تصاویر واضح نمونه به همراه قطر شافت ها، تعداد، متریال و شرایط کاری ارسال شود.
تفاوت کوپلینگ آماده و کوپلینگ سفارشی
کوپلینگ های آماده برای برخی دستگاه ها و ابعاد استاندارد قابل استفاده هستند. اما در ماشین آلات خاص، تجهیزات قدیمی یا پروژه هایی که قطر شافت ها و فضای نصب متفاوت است، ممکن است به ساخت کوپلینگ سفارشی نیاز باشد.
کوپلینگ سفارشی می تواند بر اساس این شرایط طراحی یا ساخته شود:
- متفاوت بودن قطر دو شافت
- محدودیت فضای نصب
- نیاز به طول خاص
- وجود شیار خار سفارشی
- نیاز به متریال مشخص
- عدم دسترسی به قطعه قدیمی
- تغییر در توان یا سرعت دستگاه
- نیاز به ساخت از روی نمونه
- شرایط محیطی ویژه
سفارشی بودن قطعه نباید به معنای تغییر بدون محاسبه در ابعاد باشد. تمام تغییرات باید بر اساس مشخصات دستگاه و شرایط کاری انجام شوند.

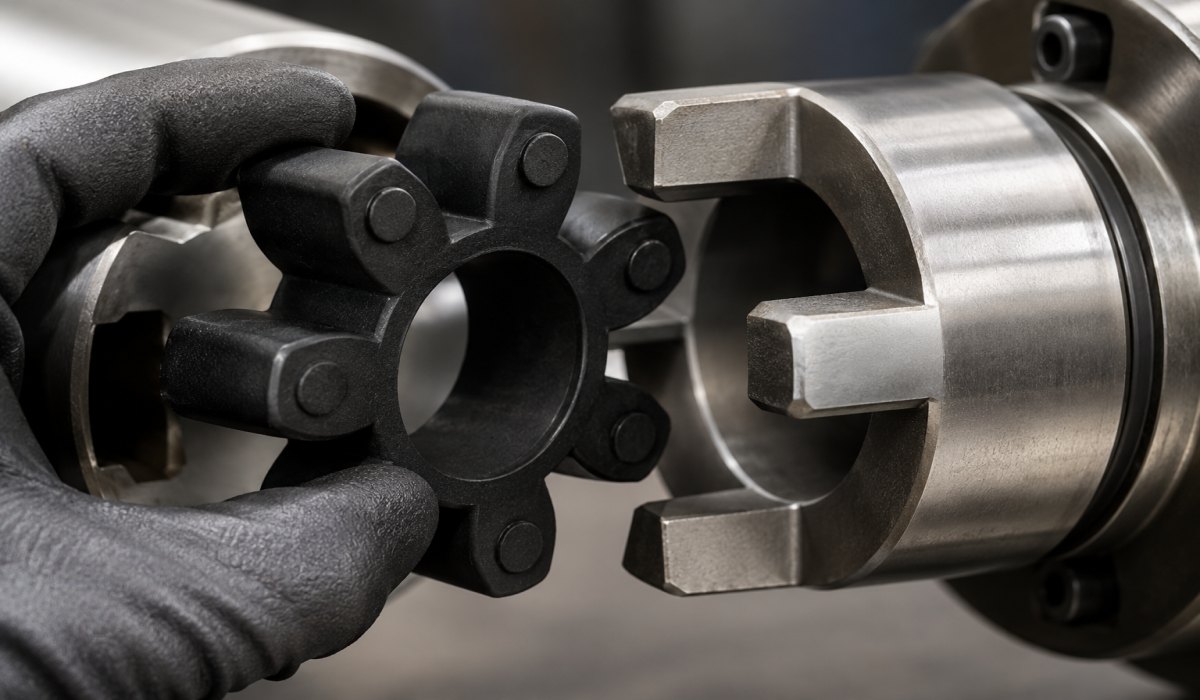

نکات مهم قبل از ثبت سفارش
پیش از سفارش ساخت کوپلینگ صنعتی، بهتر است اطلاعات دستگاه و قطعات متصل آماده شوند. اگر کوپلینگ قبلی خراب شده است، علت خرابی تا حد امکان بررسی شود.
چک لیست سفارش:
- قطر هر دو شافت اندازه گیری شود.
- طول محل نصب مشخص باشد.
- نوع و ابعاد شیار خار اعلام شود.
- گشتاور و دور دستگاه مشخص باشد.
- نمونه یا نقشه ارسال شود.
- نوع متریال اعلام شود.
- شرایط محیطی توضیح داده شود.
- میزان فضای نصب مشخص باشد.
- تعداد قطعات تعیین شود.
- زمان تحویل مورد انتظار اعلام شود.
- وضعیت شافت ها و بیرینگ ها بررسی شود.
- علت خرابی قطعه قبلی توضیح داده شود.
سفارش ساخت کوپلینگ صنعتی از آکوصنعت کیان
برای سفارش ساخت کوپلینگ صنعتی در تهران می توانید نقشه، نمونه، تصاویر قطعه و مشخصات فنی دستگاه را برای بررسی در اختیار آکوصنعت کیان قرار دهید. پس از بررسی اطلاعات، امکان ساخت، نوع متریال، فرایندهای مورد نیاز و عوامل موثر بر هزینه مشخص می شوند.
آکوصنعت کیان در زمینه طراحی و ساخت قطعات صنعتی مانند کوپلینگ، شافت، چرخ دنده، اسپیسر، رولیک، فلنج و بوش فعالیت دارد. برای مشاهده سایر محصولات و خدمات می توانید به صفحه اصلی آکوصنعت کیان مراجعه کنید.
برای ارسال نقشه، تصاویر نمونه یا دریافت اطلاعات بیشتر نیز از طریق صفحه تماس با آکوصنعت کیان اقدام کنید.
سوالات متداول درباره ساخت کوپلینگ در تهران
آیا امکان ساخت کوپلینگ بدون نقشه وجود دارد؟
اگر نمونه موجود باشد، امکان بررسی ساخت کوپلینگ از روی نمونه وجود دارد. ابعاد بخش های فرسوده باید با دقت تحلیل شوند و تنها اندازه برداری مستقیم کافی نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
نقشه یا نمونه، قطر شافت ها، گشتاور، سرعت، متریال، تعداد، نوع شیار خار، شرایط محیطی و زمان تحویل مورد انتظار باید اعلام شوند.
کدام نوع کوپلینگ برای دستگاه مناسب است؟
انتخاب نوع کوپلینگ به گشتاور، دور، ناهم محوری، قطر شافت، فضای نصب، محیط کاری و نوع دستگاه وابسته است.
آیا امکان ساخت کوپلینگ با دو قطر داخلی متفاوت وجود دارد؟
امکان بررسی ساخت هاب ها با قطرهای متفاوت وجود دارد. قطر هر شافت، طول درگیری، شیار خار و نحوه نصب باید مشخص باشند.
چرا کوپلینگ صنعتی خراب می شود؟
ناهم محوری، انتخاب نامناسب نوع کوپلینگ، بارگذاری بیش از حد، نصب نادرست، روانکاری ضعیف، فرسودگی اجزا و خطا در ابعاد می توانند باعث خرابی شوند.
آیا کوپلینگ دنده ای به روانکاری نیاز دارد؟
بسیاری از کوپلینگ های دنده ای به روانکاری مناسب نیاز دارند. نوع روانکار و دوره نگهداری باید متناسب با طراحی و شرایط کاری تعیین شود.
قیمت ساخت کوپلینگ چگونه محاسبه می شود؟
قیمت بر اساس نوع، متریال، ابعاد، وزن، پیچیدگی ماشین کاری، تعداد اجزا، تلرانس، عملیات تکمیلی و تعداد سفارش تعیین می شود.
