ما در این مطلب به مبحث طراحی چرخ دنده کرانویل می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.
ساخت چرخ دنده کرانویل: راهنمای کامل تولید و کاربردها
چرخ دنده ها قلب تپنده ی بسیاری از ماشین آلات صنعتی هستند. در میان آن ها، چرخ دنده کرانویل به دلیل طراحی خاص خود، نقش بی بدیلی در انتقال نیرو و حرکت دارد. از صنایع خودروسازی گرفته تا ماشین آلات سنگین و تجهیزات پیشرفته، این نوع چرخ دنده به عنوان یک جزء کلیدی مورد استفاده قرار می گیرد. اما آیا تاکنون به فرآیند ساخت و تولید آن فکر کرده اید؟
شرکت آکوصنعت کیان، با سال ها تجربه در تولید انواع چرخ دنده های صنعتی، یکی از پیشگامان این حوزه محسوب می شود. این شرکت با بهره گیری از فناوری های پیشرفته و نیروی کار متخصص، محصولاتی با دقت بالا و کیفیت بی نظیر را به بازار ارائه می دهد. در این مقاله، به طور جامع و کامل با فرآیند تولید، کاربردها، مزایا و چالش های ساخت چرخ دنده کرانویل آشنا خواهیم شد.
تعریف و کاربرد چرخ دنده کرانویل
چرخ دنده کرانویل یکی از انواع چرخ دنده های مخروطی است که به طور معمول همراه با یک چرخ دنده ی پینیون مورد استفاده قرار می گیرد. این چرخ دنده ها برای انتقال نیرو در زوایای ۹۰ درجه طراحی شده اند و اغلب در گیربکس های صنعتی و سیستم های انتقال قدرت به کار می روند.
انواع چرخ دنده های کرانویل

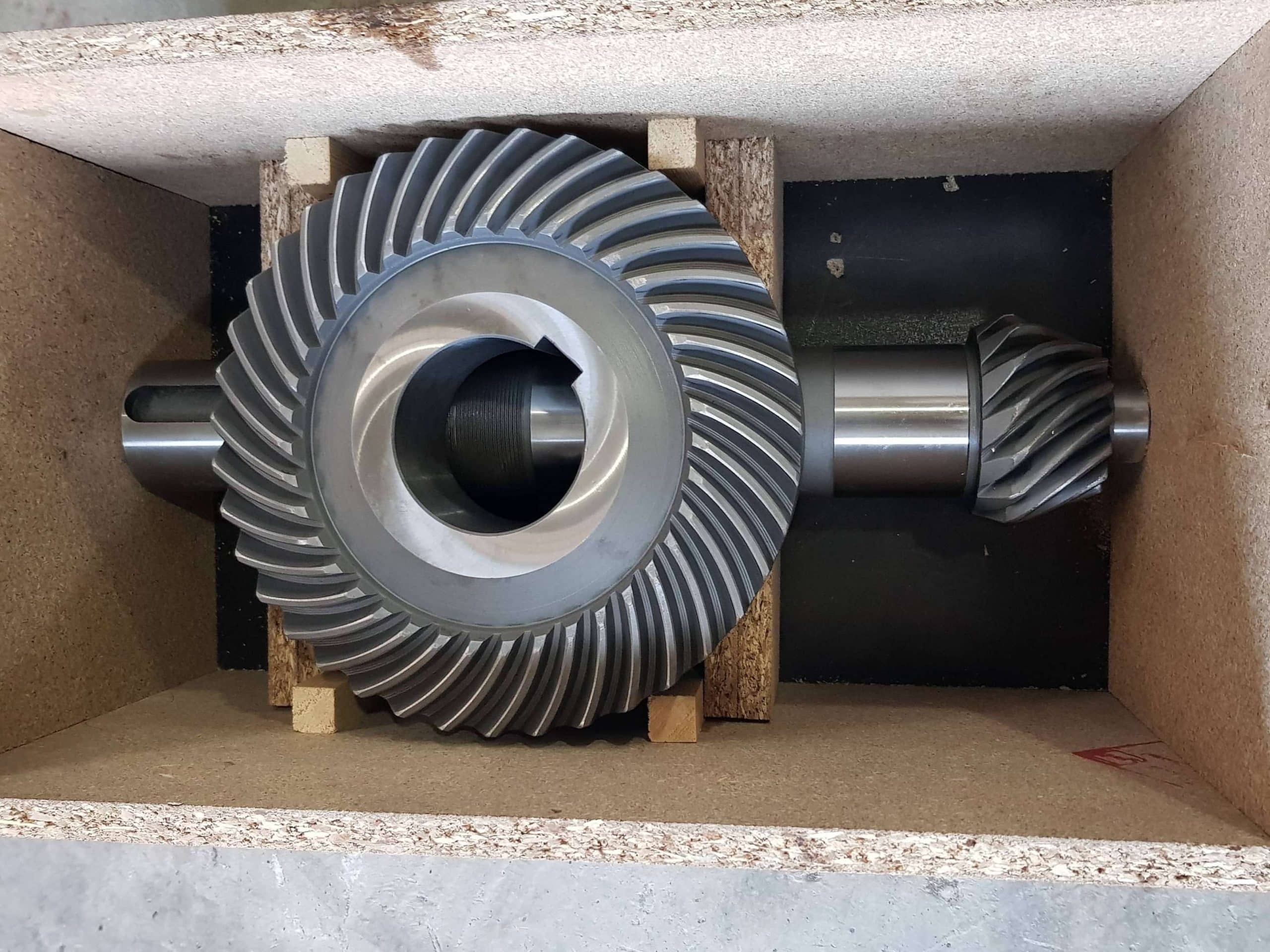

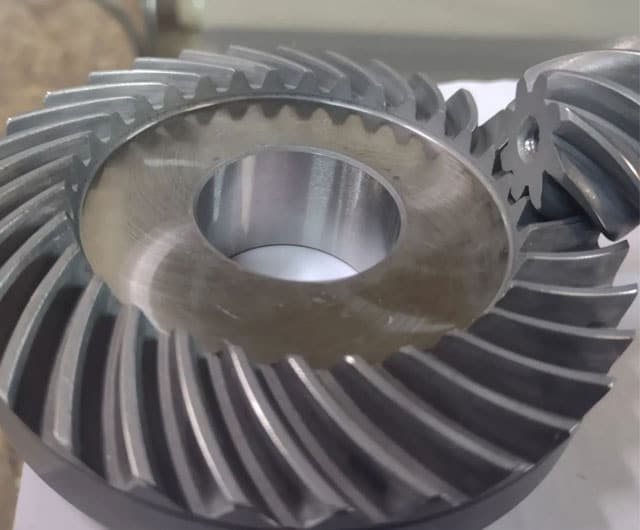

چرخ دنده کرانویل و پینیون
این ترکیب رایج ترین نوع چرخ دنده کرانویل است که در آن کرانویل (چرخ دنده بزرگ) با یک پینیون (چرخ دنده کوچک تر) درگیر می شود. چنین ساختاری باعث افزایش قدرت و کاهش سرعت می شود و در گیربکس ها و سیستم های دیفرانسیل خودروها بسیار رایج است.
چرخ دنده کرانویل مخروطی
این نوع چرخ دنده ها دارای دندانه های منحنی یا مستقیم هستند و معمولاً در مکان هایی استفاده می شوند که نیاز به انتقال حرکت نرم و بدون لرزش وجود دارد.
چرخ دنده کرانویل صنعتی
این مدل مخصوص تجهیزات صنعتی و ماشین آلات سنگین طراحی شده است. شرکت آکوصنعت کیان از مواد اولیه باکیفیت برای تولید این چرخ دنده ها استفاده می کند تا عملکرد بی نقص و دوام بالایی را تضمین کند.
طراحی چرخ دنده کرانویل
انتخاب مواد اولیه مناسب
یکی از مهم ترین مراحل ساخت، انتخاب ماده اولیه است. معمولاً برای چرخ دنده کرانویل از آلیاژهای فولادی مقاوم در برابر سایش و تنش استفاده می شود. شرکت آکوصنعت کیان با بررسی دقیق نیاز مشتریان، بهترین مواد اولیه را برای افزایش عمر مفید محصولات خود انتخاب می کند.
محاسبات و استانداردهای طراحی
ساخت چرخ دنده کرانویل نیازمند محاسبات دقیق است. این شامل تعیین تعداد دندانه ها، زاویه درگیری، تلرانس ها و مقاومت در برابر نیروهای وارده می شود. استفاده از نرم افزارهای مهندسی پیشرفته در این مرحله بسیار حیاتی است.
مراحل تولید و ماشینکاری
روش برش و فرم دهی چرخ دنده
برای برش دندانه ها، از روشهای مختلفی مانند هابینگ، فرزکاری و اسپارک کاری استفاده می شود. هر روش بسته به نوع کاربرد و دقت مورد نیاز انتخاب می شود.
عملیات حرارتی و سخت کاری
پس از برش، چرخ دنده ها تحت عملیات حرارتی قرار می گیرند تا سختی و مقاومت آن ها افزایش یابد. این مرحله باعث بهبود عملکرد و کاهش سایش دندانه ها می شود.
کنترل کیفیت و تست های نهایی
پس از تولید، چرخ دنده ها تحت آزمایش های مختلفی قرار می گیرند تا کیفیت آن ها تضمین شود. شرکت آکوصنعت کیان از جدیدترین تجهیزات تست برای بررسی تلرانس ها و دقت چرخ دنده های تولیدی خود بهره می برد.
کاربردهای چرخ دنده کرانویل در صنایع مختلف
صنعت خودرو و ماشین آلات سنگین
چرخ دنده کرانویل یکی از اجزای حیاتی دیفرانسیل خودروهاست و در ماشین آلات سنگین مانند کامیون ها و تجهیزات راه سازی نیز کاربرد گسترده ای دارد.
تجهیزات صنعتی و گیربکس ها
در بسیاری از سیستم های انتقال قدرت و گیربکس های صنعتی از چرخ دنده های کرانویل استفاده می شود تا حرکت نرم و بدون لرزش را فراهم کنند.
صنایع هوایی و دریایی
به دلیل نیاز به دقت بالا و عملکرد پایدار، چرخ دنده های کرانویل در صنایع هوایی و دریایی نیز به کار می روند.
مزایای استفاده از چرخ دنده کرانویل
افزایش بهره وری و کاهش استهلاک
به دلیل طراحی خاص، این چرخ دنده ها قادر به انتقال نیرو با کمترین میزان اصطکاک و بیشترین بازدهی هستند.
کاهش نویز و بهبود عملکرد مکانیکی
ساخت دقیق و استفاده از مواد باکیفیت باعث کاهش نویز و بهبود عملکرد مکانیکی این چرخ دنده ها می شود.
طراحی چرخ دنده کرانویل
ساخت چرخ لنگ پینیون به معنای تولید یا ساخت قطعات این دستگاه است. نوعی مکانیزم است که در برخی از اجزای ماشین آلات و وسایل نقلیه استفاده می شود. این مکانیسم از یک چرخ دنده چرخ لنگ (با دندانه های خمیده در ابتدا و با دندانه های خطی در انتها) و یک پینیون مربوطه تشکیل شده است.
هدف از این مکانیسم انتقال حرکت چرخشی در یک زاویه مشخص بین چرخ دنده چرخ لنگ و پینیون است. برای ساخت آن ابتدا قطعات دنده و پینیون با استفاده از روش های ساخت مکانیکی یا فرآیندهای صنعتی تولید می شود و سپس تراشکاری، آسیاب، گرمایش و سایر عملیات نهایی بر روی قطعات انجام می شود.
در نهایت چرخ دنده و پینیون به هم متصل شده و به عنوان یک واحد کامل استفاده می شود.
کرانویل پینیون چه ویژگی هایی دارد؟
انتقال نیرو
قادر است نیروی چرخشی را از چرخ دنده به چاه پینیون منتقل کند. این ویژگی آن را در کاربردهایی که نیاز به انتقال نیرو دقیق و قوی دارند کارآمد می کند.
دقت بالا
بدون شعاع ثابت برای چرخ دنده و پینیون، چرخ لنگ پینیون قادر به انتقال دقیق حرکت چرخشی است. این دقت بالا به عنوان یک ویژگی اساسی در برخی از کاربردها مانند روباتیک و تجهیزات پزشکی ارزشمند است.
عمر طولانی
به دلیل عدم تماس مستقیم بین چرخ دنده و پینیون، سایش و پارگی کمتری ایجاد می شود. این ویژگی باعث می شود که عمر مفید پینیون چرخ کرانویل بیشتر شود و نیاز به تعویض و تعمیر کمتری داشته باشد.
طراحی کوچک و فضای کاربردی بالا
طراحی جمع و جور و کوچکی دارد که فضای کمتری را در دستگاه ها و ماشین ها اشغال می کند. این ویژگی باعث می شود که پینیون چرخ کرانویل در فضاهای محدود و کاربردهای کوچک قابل استفاده باشد.
برای ساخت میل لنگ پینیون چه چیزهایی لازم است؟
- مواد اولیه: انتخاب مواد مناسب برای ساخت آن بسیار مهم است. معمولاً از فلزاتی مانند فولاد ضد زنگ، آلومینیوم یا آلیاژهای مختلف استفاده می شود. با توجه به نیازهای کاربردی خود، می توانید موادی با خواص مکانیکی مناسب مانند مقاومت در برابر فشار، سختی و مقاومت در برابر سایش انتخاب کنید.
- ابزار تولید: برای تولید آن به ابزار و ماشین آلات مربوطه نیاز دارید. این ابزارها شامل ماشین کاری CNC، تراشکاری، فرز یا سایر ابزارهای تخصصی است. با استفاده از این ابزار، شکل دهی، حکاکی و جزییات اجزای آن انجام می شود.
- نرم افزار طراحی و شبیه سازی: قبل از ساخت فیزیکی می توانید از نرم افزارهای طراحی و شبیه سازی مانند نرم افزارهای CAD و CAE استفاده کنید. این نرم افزارها به شما این امکان را می دهند که طرح ها را به طور دقیق مدل سازی و اندازه گیری کنید و نتایج و عملکرد دستگاه را از قبل بررسی کنید.
- دانش فنی: در طول فرآیند ساخت، دانش فنی و تخصص مرتبط در طراحی، مهندسی مکانیک و فرآیندهای ساخت مورد نیاز است. اطلاعات در مورد ابعاد، تلورانس ها، گام دندان و سایر جزئیات مرتبط بسیار مهم است.
توجه داشته باشید که ساخت این قطعه فرآیند پیچیده ای است، بنابراین ممکن است برای تولید صحیح و با کیفیت قطعات لازم باشد با متخصصان و تیم های مهندسی همکاری کنید.
کرانویل پینیون چیست؟
این یک نوع مکانیزم قدرت است که در بسیاری از دستگاه ها و ماشین آلات استفاده می شود. این مکانیسم شامل یک پینیون (یا چرخ دنده) و یک ریل لبهدار است که شامل دندانهایی است که داخل آن میلغزد. دندانه های پینیون و قفسه با یکدیگر تعامل دارند و برای انتقال نیرو و حرکت از پینیون به ریل استفاده می شوند.
محل استفاده از پینیون کرانویل
ماشین ها و وسایل نقلیه
سیستم های دنده و مکانیزم های قدرت خودروها استفاده می شود. این مکانیزم به عنوان انتقال نیرو و تبدیل چرخشی به خطی در انتقال حرکت و توان بین قسمت های مختلف سیستم استفاده می شود.
پرینتر و دستگاه فکس
پینیون جمجمه ای به صورت ریل های کوچک در پرینترها و دستگاه های فکس استفاده می شود. این ریل ها حرکت کارتریج و سایر اجزای دستگاه را کنترل می کنند.
ربات ها و دستگاه های صنعتی
در ربات ها، دستگاه های صنعتی و خطوط تولید، از این دستگاه به عنوان یکی از مکانیزم های انتقال نیرو و حرکت استفاده می شود.
وسایل بالابر و تقویت کننده
جمجمه پینیون در دستگاه های بالابر صنعتی و دستگاه های تقویتی به منظور جابجایی و انتقال بار استفاده می شود. این دستگاه به دلیل ساختار ساده، مقاومت بالا و توانایی تحمل بارهای سنگین در بسیاری از کاربردهای صنعتی مورد استفاده قرار می گیرد.
انواع میل لنگ پینیون
در اینجا چند نوع پینیون کرانویل را برای شما فهرست می کنیم:
رونده
در این نوع، پینیون دارای دندانه های روان است که در ریل لبه دار قرار می گیرد. این ساختار به پینیون استحکام و ثبات بیشتری در انتقال می دهد.
استوانه ای
در این حالت ریل لبه دار به شکل استوانه ای طراحی شده و پینیون دارای دندانه های متناسب است. این ساختار برای محیط هایی با فضای محدود و محدوده چرخش محدود مفید است.
مخروطی
در این نوع ریل لبه دار به شکل مخروطی طراحی شده و پینیون با دندانه های مناسب به آن متصل می شود. این سازه برای حمل بارهای بزرگ و کاربردهای صنعتی مناسب است.
سنگ
در این نسخه پینیون دارای دندانه های راکن است که در ریل لبه دار قرار می گیرند. این ساختار برای کاربردهایی که نیاز به زاویه و تنظیم دقیق دارند مناسب است.
خاص
علاوه بر مثال های فوق، انواع خاصی را نیز می توان بر اساس نیازهای منحصر به فرد یا تکنولوژی مربوطه طراحی کرد. چنین پینیون ها برای برخی از صنایع و کاربردهای خاص استفاده می شود.
