ما در این مطلب به مبحث ساخت دنده کرانویل می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.
دنده های کرانویل
در دنیای پرشتاب صنعت، اجزای انتقال قدرت نقش اساسی در بهینه سازی عملکرد ماشین آلات دارند. از مهمترین این اجزا، دنده کرانویل می باشد که به خاطر ساختار خاص آن، در کاربردهای حیاتی و مهم استفاده می شود.
ساخت دنده کرانویل نیازمند دانش تخصصی، تجهیزات دقیق و تجربه ی بالا در طراحی و تولید است. شرکت آکوصنعت کیان با سالها تجربه در این حوزه، به عنوان یکی از پیشگامان صنعت دنده سازی در ایران شناخته می شود.
تعریف و کاربرد دنده کرانویل
دنده کرانویل نوعی دنده مخروطی است که برای انتقال نیرو بین دو محور متقاطع (معمولاً با زاویه ۹۰ درجه) مورد استفاده قرار می گیرد. این دنده ها در صنایع خودروسازی، هوافضا، ماشین آلات سنگین، نیروگاه ها و حتی تجهیزات پزشکی کاربرد دارند.
تفاوت دنده کرانویل با دیگر دنده ها
تفاوت دنده کرانویل با دیگر دنده هابرخلاف دنده های ساده که فقط برای محورهای موازی کاربرد دارند، دنده های کرانویل می توانند نیروی چرخشی را در زوایای متفاوت منتقل کنند. همچنین، دنده های کرانویل در مقایسه با دنده های مارپیچ، اصطکاک کمتری دارند و برای بارهای سبک تا متوسط انتخاب بهتری هستند.
موارد استفاده در صنعت
از انتقال قدرت در دیفرانسیل خودروها گرفته تا محرک های صنعتی در دستگاه های پرس، دنده های کرانویل بهواسطه ی انعطاف پذیریشان در طراحی، نقش بسیار مهمی دارند.
انواع دنده های کرانویل
دنده کرانویل مستقیم
این نوع دنده دارای دندانه های صاف و مستقیم است و بیشتر در مواردی استفاده می شود که سرعت و بار کم باشد.

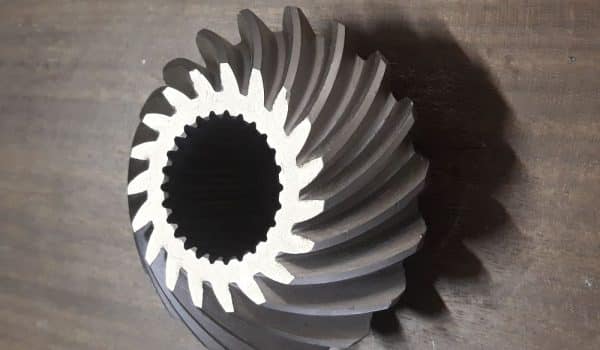

دنده کرانویل مارپیچ (Spiral)
دنده های مارپیچ به دلیل تماس تدریجی و پیوسته، عملکردی نرم تر و صدایی کمتر دارند و برای سرعت های بالا بسیار مناسب اند. شرکت آکوصنعت کیان با بهره گیری از ماشین آلات پیشرفته، این نوع دنده ها را با بالاترین دقت تولید می کند.
دنده کرانویل هایپوئید (Hypoid)
این نوع از دنده ها در خودروهای مدرن کاربرد زیادی دارند. محورها در این نوع دنده ها هم راستا نیستند، که باعث انتقال نیرو با گشتاور بالا می شود.
مراحل ساخت دنده کرانویل
انتخاب متریال مناسب
در گام نخست، انتخاب متریال مناسب از اهمیت زیادی برخوردار است. فولاد آلیاژی، چدن نشکن و فولادهای کم کربن با عملیات حرارتی از رایج ترین گزینه ها هستند.
فولاد آلیاژی، چدن، و دیگر مواد
شرکت آکوصنعت کیان با تحلیل نیاز مشتری و نوع کاربرد، بهترین نوع متریال را انتخاب و استفاده می کند تا مقاومت سایشی و عمر مفید دنده تضمین شود.
فرآیند ماشین کاری اولیه
بعد از تهیه ی مواد اولیه، قطعه اولیه ماشین کاری می شود تا به شکل مخروطی مناسب برسد و آماده ی فرم دهی دنده ها شود.
فرم دهی دنده ها

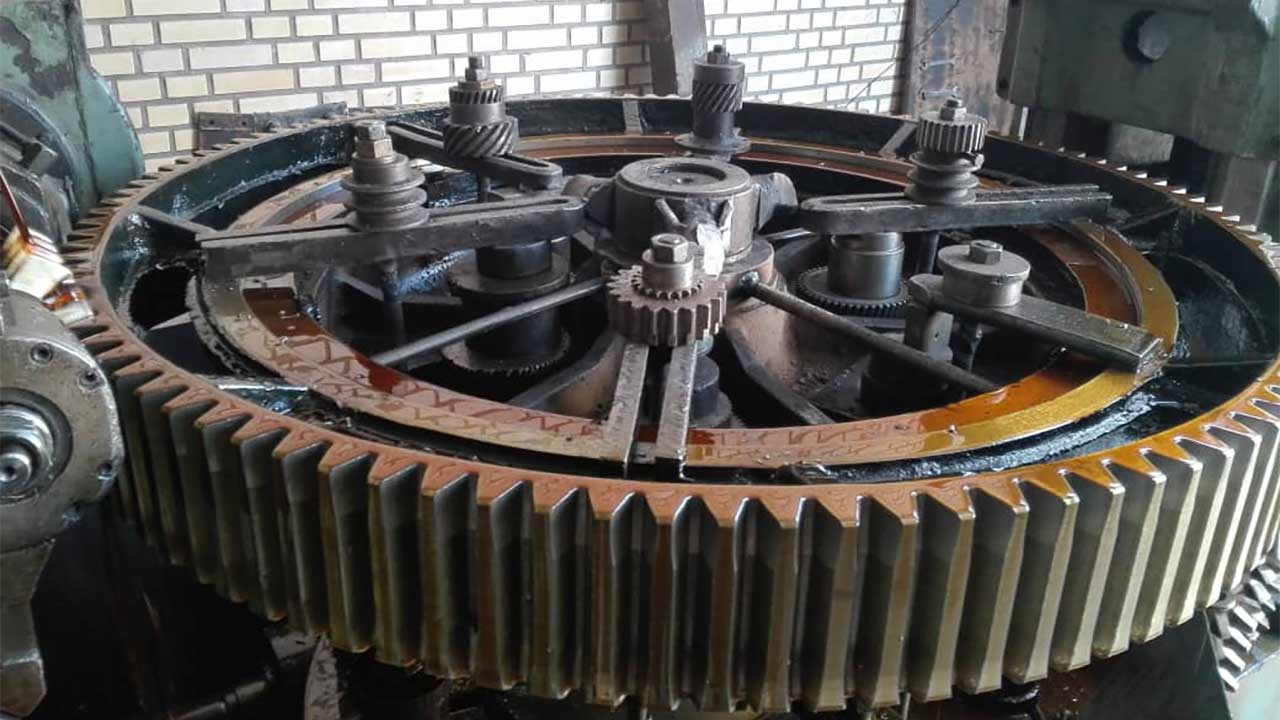

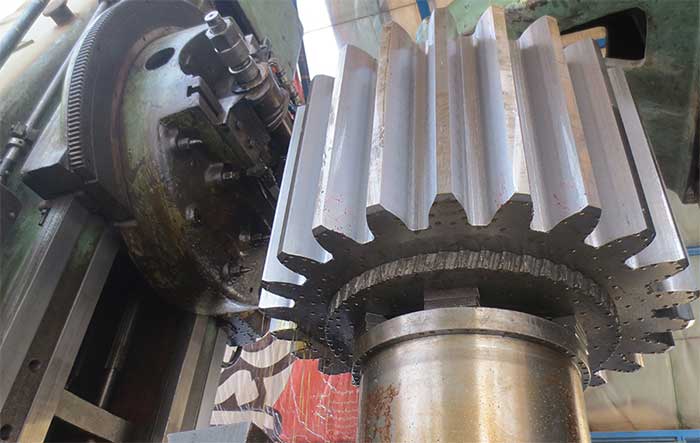

این مرحله شامل برش دنده ها به کمک دستگاه های فرز مخصوص یا ماشین های CNC می باشد.
روش های فرزکاری، شکل دهی و سنگ زنی
با استفاده از دستگاه های دقیق، دنده ها فرم دهی می شوند. در پایان این مرحله، دنده ها برای عملیات حرارتی آماده خواهند بود. در اینجا استفاده از ماشینهای سنگ زنی نیز نقش مهمی در بالا بردن دقت نهایی دارد.
عملیات حرارتی و سخت کاری
برای افزایش مقاومت دنده در برابر سایش، عملیات حرارتی مانند نرمالیزه، سخت کاری سطحی یا کربن دهی اجرا می شود.
پرداخت نهایی و کنترل کیفیت
در پایان، پرداخت نهایی و کنترل کیفیت با استفاده از ابزارهای اندازه گیری دیجیتال انجام می شود تا از دقت، تقارن و نداشتن انحراف اطمینان حاصل شود.
تجهیزات مورد استفاده در ساخت دنده کرانویل
دستگاه های فرز دندهزن
دستگاه هایی با دقت بالا که قابلیت برش دندانه ها با زوایای مختلف را دارند.
ماشین های CNC مخصوص
شرکت آکوصنعت کیان با بهره گیری از ماشین آلات CNC پنج محور، امکان ساخت دنده های کرانویل پیچیده با دقت میکرونی را فراهم کرده است.
ابزارهای اندازه گیری دنده
برای کنترل کیفیت نهایی، ابزارهای نوری و سه بعدی دقیق استفاده می شود که کم ترین خطاها را نیز شناسایی می کنند.
چالش ها و نکات فنی در تولید
کنترل خطای زاویه ای
هرگونه انحراف در زاویه ی دنده ها می تواند باعث کاهش عملکرد یا ایجاد نویز در عملکرد نهایی شود.
دقت در تراز مرکزی
مرکز مخروط دنده باید کاملاً با محور دوران هم راستا باشد. کوچک ترین خطا در این مرحله می تواند باعث لرزش و آسیب جدی در عملکرد شود.
جلوگیری از سایش و نویز در عملکرد
با انتخاب دقیق متریال و انجام عملیات حرارتی مناسب، می توان میزان سایش و نویز را به حداقل رساند. در این مسیر، تجربه ی شرکت آکوصنعت کیان تضمین کننده ی کیفیت نهایی است.
ساخت دنده کرانویل یکی از پیچیده ترین فرآیندهای مهندسی در صنعت ماشین سازی است. از انتخاب مواد اولیه تا عملیات حرارتی و پرداخت نهایی، هر مرحله نیازمند دقت بالا و تجهیزات پیشرفته است.
شرکت آکوصنعت کیان با تکیه بر تیم متخصص، ماشین آلات روز دنیا و سالها تجربه در صنعت دنده سازی، توانسته اعتماد مشتریان داخلی و خارجی را به خود جلب کند و به عنوان یکی از مراجع اصلی تولید دنده کرانویل در ایران شناخته شود.
در دنیایی که دقت و کیفیت حرف اول را می زنند، انتخاب یک تولیدکننده معتبر و متخصص همچون شرکت آکوصنعت کیان، ضامن موفقیت شما در پروژه های صنعتی خواهد بود.
ساخت دنده کرانویل
وسایل نقلیه مکانیزمی به نام سیستم انتقال نیرو دارند که در آن نیروی تولید شده در موتور به چرخ ها منتقل می شود. نتیجه فرآیند این سیستم حرکت خودرو با سرعت معین است. این سیستم دارای اجزای مختلفی است که یکی از مهمترین آنها دیفرانسیل است.
دیفرانسیل وظیفه توزیع نیروی تولید شده در موتور بین چرخ ها را بر عهده دارد. این قسمت از سیستم انتقال انرژی در موتور خودرو با کنار هم قرار دادن چند دنده ایجاد می شود. 2 نوع از این دنده ها به گیربکس های پینیون و کرانویل معروف هستند که در این مقاله بیشتر با آنها آشنا می شویم.
پینیون چیست؟

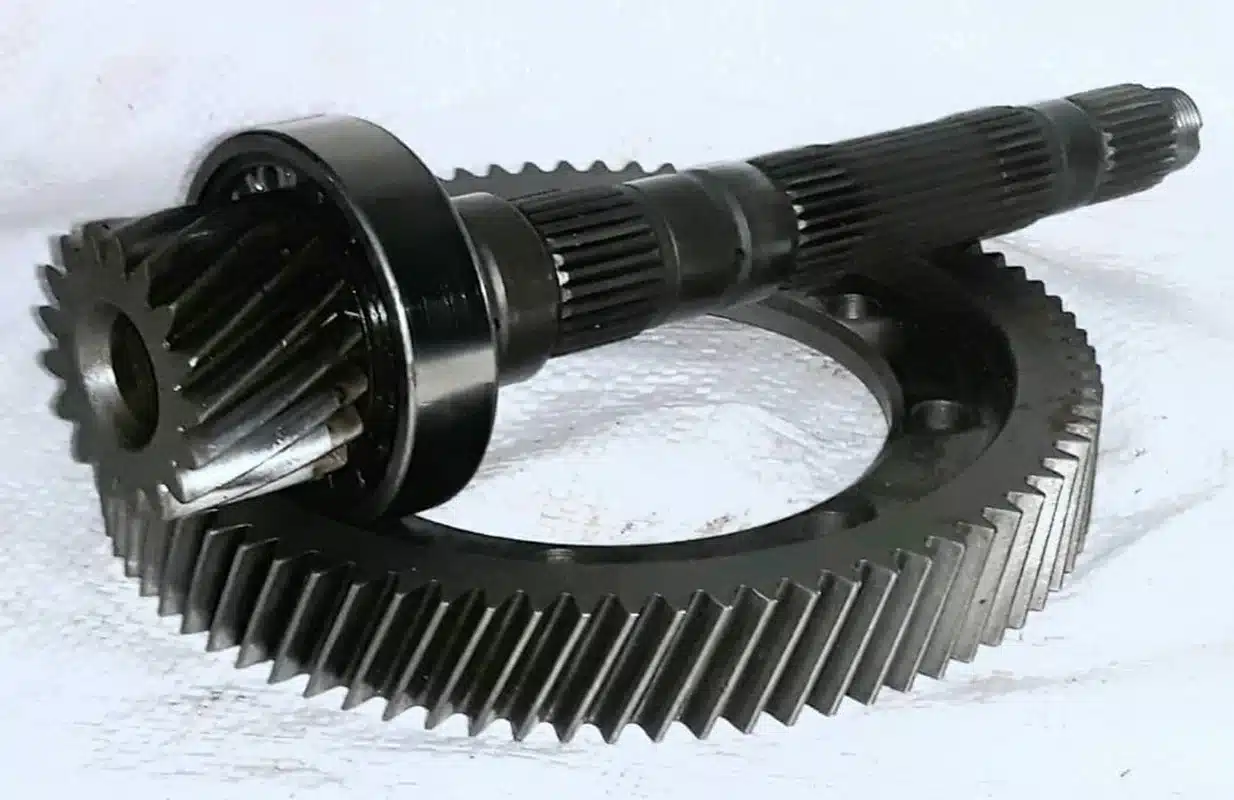

چرخ دنده پینیون یا سر گاو محور اتصال دیفرانسیل و گیربکس است که در یک طرف آن یک چرخ دنده مخروطی مارپیچ قرار گرفته است. پینیون و چرخ دنده کرانویل داخل دیفرانسیل متصل شده و به صورت عمودی با آن درگیر می شود.
به عبارت دیگر، میتوان گفت که پینیون با درگیری با کرانویل نیروی گشتاور جعبه دنده را به دیفرانسیل انتقال میدهد.
گیربکس کرانویل چیست؟

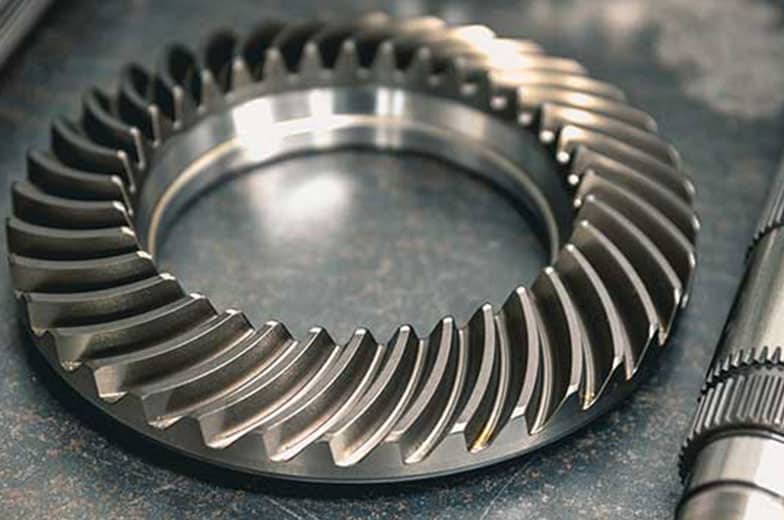

کرانویل نوعی چرخ دنده مارپیچی بشقاب است که از آلیاژ فولاد کم کربن ساخته شده است. این قطعه با توجه به طراحی آن شبیه یک دیسک با دندانه های موج دار است. نکته ای که باید در مورد این قطعه بدانید این است که کرانویل در یک طرف دندانه دارد و از طرف دیگر صاف به نظر می رسد.
به همین دلیل شاید خیلی ها این قطعه را با نام چرخ دنده بشناسند. در واقع کرانویل رابط بین پینیون و چرخ دنده هرزگرد داخل دیفرانسیل است و گشتاور دریافتی را از پینیون به هرزگرد منتقل می کند. در واقع میل لنگ به محفظه دیفرانسیل پیچ می شود و نحوه اتصال آن تاثیر بسزایی در عملکرد آن دارد.
چگونگی درگیری پینیون و کرانویل
حالا که با هریک از قطعات پینیون و کرانویل آشنا شدهاید، بهتر است چگونگی نحوه اتصال و درگیری آنها را هم برایتان بررسی کنیم. پینیون این نیرو و حرکت را در بخش دنده مارپیچی خود به کرانویل انتقال میدهد.
به همین دلیل می گوییم که اساس عملکرد پینیون، چرخش 90 درجه ای گشتاور انتقال مورد نیاز چرخ ها به سمت آنها است. بنابراین این سیستم در واقع باعث افزایش راندمان عملکرد دیفرانسیل می شود. به طور کلی می توان گفت که هر چه تعداد دنده های کرانویل بیشتر باشد قدرت انتقال بیشتر و هر چه تعداد کمتر باشد سرعت انتقال بیشتر می شود.
دلیل شبه مخروطی بودن چرخ دنده های مارپیچی در کرانویل و پینیون نیاز به دیفرانسیل برای درگیر شدن بیشتر آنهاست. به همین دلیل این قطعات در انتقال نیروی زیادی که به آنها رسیده است عملکرد بهتری دارند.
معرفی انواع گیربکس کرانویل پینیون
کرانویل پینیون با توجه به طراحی مدل های مختلفی دارد که در ادامه به معرفی آن ها می پردازیم:
شفت بغل مارپیچ
نوع شفت جانبی مارپیچی دارای دندانه های مارپیچ و منحنی است و به دلیل طراحی آن، تماس دندانه های 2 دنده به تدریج و به آرامی انجام می شود. البته این نوع گیربکس ها از نظر سبک اجرا نیز تنوع زیادی دارند.
شفت بغل هیپوئید
نحوه کار این محصول دقیقا مشابه مدل مارپیچ آن است و تنها تفاوت آن در دنده هاست. هیپوئیدها به صورت هیپربولیک هستند، به این معنی که از نظر طراحی مخروطی شکل نیستند.
در این چرخ دنده، پینیون ها قادر به حرکت بالاتر یا پایین تر از مرکز کرانویل هستند که به معنای آزادی عمل بیشتر برای این محصول است. قطر پینیون در این محصول بزرگتر بوده و طول عمر بیشتری دارد.
یکی دیگر از ویژگی های مهم این محصول دنده های نرم و شلی کمتر در آن ها می باشد. به همین دلیل هیپوئیدها یکی از با کیفیت ترین محصولات در مقایسه با انواع دیگر به حساب می آیند.
اگر سطح آجدار این محصول موازی با محور چرخش باشد عملکردی مشابه گیربکس مارپیچی خواهد داشت. مهمترین کاربرد این محصول در محورهای عقب خودروهای سواری است.
شافت بغل پینیون صفر
محور کناری پینیون صفر دارای قطعات دنده ای با دندانه های منحنی است. نوع چرخ دنده های این محصول ترکیبی از چرخ دنده های ساده و مارپیچ می باشد.
پینیون مستقیم
چرخ دنده هایی که پینیون مستقیم دارند شامل چرخ دنده های مخروطی هستند که دندانه های صاف و ساده روی آن قرار دارند. به طور کلی این نوع گیربکس طراحی خاص خود را دارد.

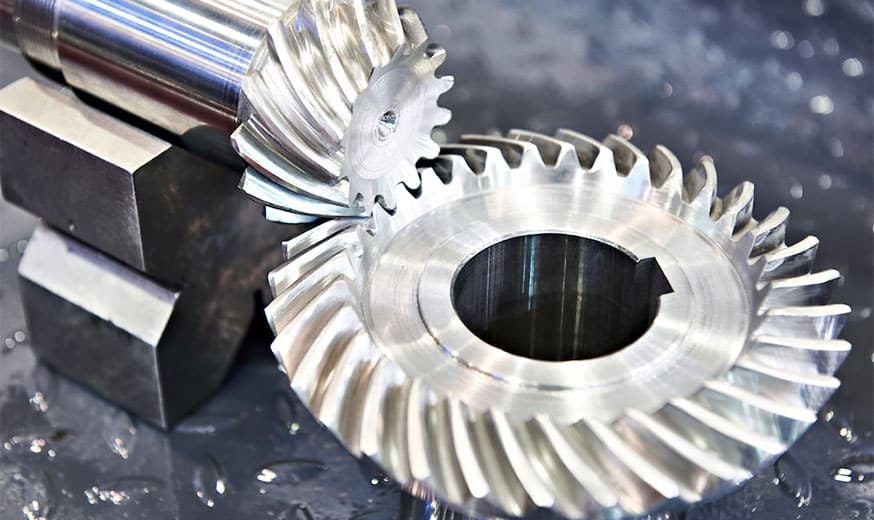

کرانویل پینیون مارپیچ
نام این نوع گیربکس نشان دهنده نوع طراحی دنده های آن است که به صورت مارپیچ طراحی شده اند. نوع طراحی این محصول به گونه ای است که باعث می شود دندان های آن به آرامی و به تدریج با یکدیگر تماس پیدا کنند.
کرانویل پینیون هیپوئید
این محصول شباهت زیادی به نوع مارپیچ آنها دارد اما در انعطاف پذیری و آزادی عمل متفاوت است. این نوع تغذیه چرخ می تواند هم در بالا و هم پایین مرکز کرانویل حرکت کند. صدای این نوع گیربکس کم بوده و عمر مفید بالایی دارد. کاربرد این محصول صنعتی در محورهای عقب خودروها می باشد.
کرانویل پینیون مستقیم
کرانویل پینیون مستقیم دارای چرخ دنده های اریب است و دندانه های آن به روشی ساده طراحی شده است.
کرانویل پینیون صفر
چرخ دنده های صفر کرانویل دارای دندانه های منحنی هستند. در واقع می توان گفت که چرخ دنده های این محصول ترکیبی از چرخ دنده های ساده و مارپیچ طراحی شده اند.
