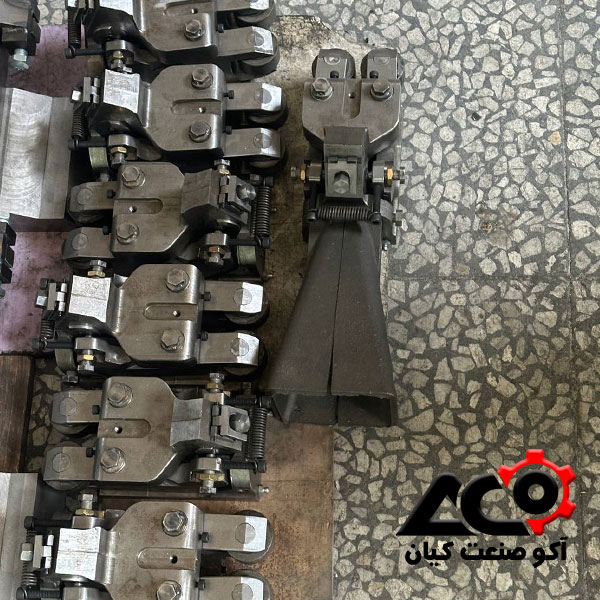

گاید SR15
گاید SR15 یک سیستم هدایت خطی در سایز 15 می باشد که با تبدیل اصطکاک لغزشی به اصطکاک غلتشی، حرکت نرم و دقیق ایجاد می کند. این مجموعه معمولا از ریل سخت کاری شده و واگن با المان های غلتشی تشکیل می شود. بنابراین، تکرار پذیری بالا، صلبیت مناسب و امکان رسیدن به سرعت های بالا بدون فرسایش زودهنگام است. به همین خاطر گاید SR15 در ماشین سازی سبک تا متوسط، رباتیک، تجهیزات بسته بندی، سی ان سی های آموزشی و صنعتی، و ابزارهای اندازه گیری کاربرد گسترده دارد.
اجزای اصلی گاید SR15
- ریل: سطح پرداخت شده با شیارهای دقیق برای حرکت ساچمه یا رولر. سختی کنترل شده و یکنواختی سخت کاری روی طول ریل مهم است.
- واگن: بدنه دقیق با مسیر برگشت ساچمه، گریس خور، درپوش و آب بند های طرفین. فرم واگن می تواند باریک، عریض یا فلنج دار باشد.
- المان غلتشی: ساچمه یا رولر. ساچمه ها معمولا اصطکاک کمتری دارند، رولر ها ظرفیت بار و صلبیت زاویه ای بیشتری فراهم می کنند.
- آب بند و وایپر: جلوگیری از ورود براده، گرد و غبار و رطوبت و نگه داشتن گریس در مسیر تماس.
مزایا و محدودیت های گاید SR15
مزایا: دقت تکرار پذیر، قابلیت تحمل بار نسبت به ابعاد، نصب نسبتا ساده، در دسترس بودن برند ها و قطعات یدکی.
محدودیت ها: حساسیت به کجی سطح نصب، نیاز به روانکاری منظم، تفاوت محسوس کیفیت بین برند ها، و وابستگی عملکرد به هم محوری دقیق دو ریل موازی.

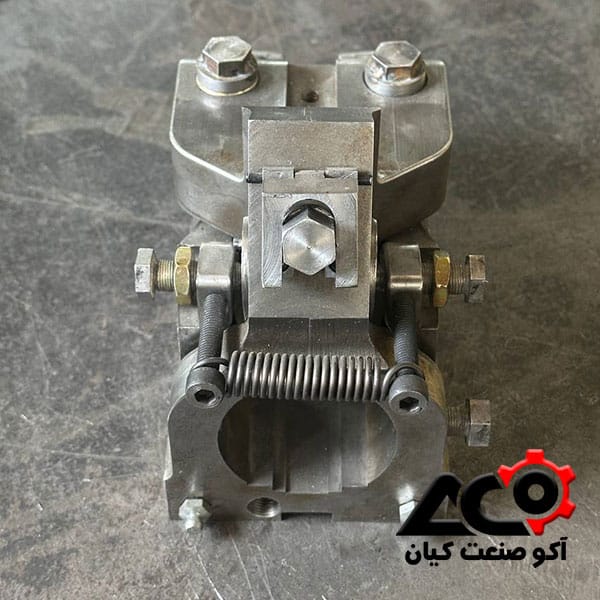

مشخصات فنی کلیدی گاید SR15
کلاس های دقت
از عمومی تا دقیق و فوق دقیق عرضه می شود. هر چه کلاس بالاتر باشد تلرانس ها سخت گیرانه تر و قیمت بالاتر می باشد. برای بیشتر پروژه های کارگاهی کلاس عمومی تا نیمه دقیق کافی است. برای محور های ابزار دقیق یا اندازه گیری کلاس دقیق پیشنهاد می شود.
پیش بار
پیش بار سبب کاهش لقی و افزایش صلبیت می شود. اما پیش بار زیاد، توان مصرفی را بالا می برد و در صورت هم محوری نامناسب، سایش را تشدید می کند. در شاسی های سبک، پیش بار کم تا متوسط انتخاب ایمن تری می باشد. در سازه های صلب و دقیق، پیش بار متوسط تا زیاد می تواند دقت حرکتی را افزایش دهد.
ظرفیت بار و ممان ها
ظرفیت تحمل بار محوری و شعاعی، و همچنین گشتاور های رول، پیچ و یاو برای هر واگن تعریف می شود. این اعداد تابع شکل داخلی واگن، تعداد ردیف های تماس، طول تماس موثر، کیفیت مواد و عملیات حرارتی می باشند. اگر بار های ضربه ای دارید، ضریب اطمینان بیشتری لحاظ کنید یا از دو واگن در هر ریل استفاده کنید.
مواد و عملیات حرارتی
ریل و مسیر تماس واگن باید سختی یکنواخت داشته باشد. سخت کاری ناکافی یا ناهماهنگ سبب فرسایش نقطه ای و پله شدن مسیر می شود. پرداخت سطحی خوب و زبری پایین، روانکاری را بهبود می دهد و عمر را افزایش می دهد.
کاربرد های رایج گاید SR15 در صنعت
سی ان سی های سبک تا متوسط
برای میز های محور ایکس و وای، و محور زد با وزن متوسط، گاید SR15 تعادل خوبی بین دقت، صلبیت و هزینه ایجاد می کند. برای برش های ضربه ای یا فیکسچر های بلند، واگن بلند تر یا دو واگن روی هر ریل پیشنهاد می شود.
رباتیک و اتوماسیون
در گنتری ها و پیک اند پلیس ها که وزن ابزار پایین می باشد و سرعت اهمیت دارد، SR15 انتخابی پرطرفدار است. ترکیب آن با پیچ بال اسکرو یا رک و پینیون نتیجه قابل اعتمادی می دهد.
پرینتر سه بعدی صنعتی و تجهیزات بسته بندی
حرکت نرم، صدای کم و تکرار پذیری مناسب، گاید 15 را برای این کاربرد ها مناسب کرده است. در محیط آلوده حتما به آب بند های تقویت شده و برنامه روانکاری دقیق توجه کنید.

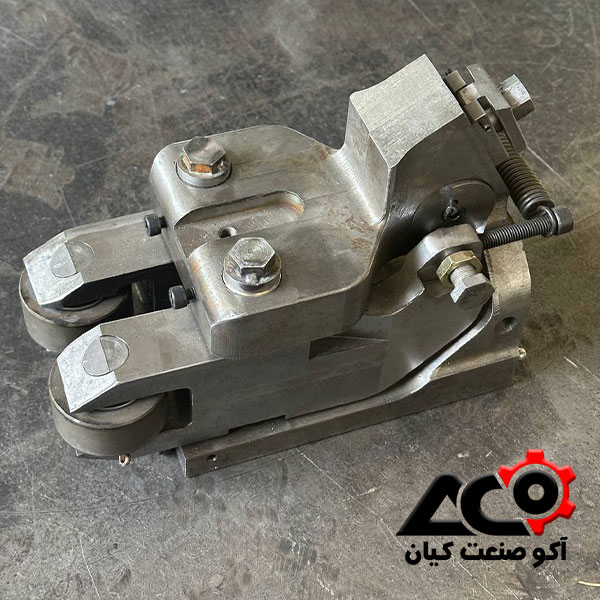

راهنمای خرید گاید SR15 از انتخاب تا قیمت گذاری
معیار های ارزیابی برند و کیفیت
- کیفیت متریال و سخت کاری ریل و مسیر تماس
- یکنواختی تلرانس ها، صافی سطح و تست های کنترل کیفیت
- دسترسی به واگن یدکی، آب بند، درپوش و گریس خور
- سابقه عملکرد واقعی در صنعت شما و تجربه کاربران.
تعیین طول ریل و تعداد واگن ها
- طول ریل را بر اساس کورس مفید به اضافه حاشیه ایمنی انتخاب کنید.
- برای صلبیت بالاتر، دو واگن روی یک ریل یا دو ریل موازی در نظر بگیرید.
- مکان مرکز ثقل بار و بازوی ممان را محاسبه کنید تا از گشتاور های مخرب جلوگیری شود.
از کجا بخریم و چرا آکوصنعت کیان
آکوصنعت کیان به عنوان تامین کننده تخصصی قطعات حرکتی خطی، امکان مشاوره فنی، انتخاب برند مناسب و تامین سریع «گاید SR15» را فراهم می آورد. اگر بین چند گزینه مردد هستید، نمونه کاربرد، بار ها و محدودیت شاسی را به کارشناسان آکوصنعت کیان اعلام کنید تا بهترین ترکیب ریل و واگن، کلاس دقت و پیش بار را پیشنهاد دهند.
نصب گاید SR15 به صورت حرفه ای و مرحله به مرحله
پیش نیاز ها و ابزار لازم
- سطح نصب ماشین کاری شده، تمیز و بدون پلیسه
- پیچ با کلاس مقاومتی مناسب و واشر تخت و فنری
- ساعت اندیکاتور، خط کش دقیق و گپ فیلر
- گریس مرغوب با گرانروی توصیه شده سازنده
- چسب رزوه با استحکام متوسط
آماده سازی سطح نصب
سطوح را چربی زدایی کنید، پلیسه ها را بگیرید و با سنگ دستی سبک، نقاط برجسته را برطرف کنید. هر موج یا تاب روی سطح نصب، مستقیم به مسیر ساچمه ترجمه می شود و سبب سایش و صدا خواهد شد.
گریس کاری اولیه و آب بندی
پیش از بهره برداری، تا مشاهده تراوش اندک گریس از لبه آب بند، گریس تزریق کنید. در محیط آلوده از وایپر تقویت شده و اسکرپر فلزی استفاده کنید. نشت گریس بیش از اندازه یا خشکی نشان می دهد نوع یا مقدار گریس درست نیست.
نگهداری پیشگیرانه گاید SR15 برای افزایش طول عمر
برنامه روانکاری پیشنهادی
فواصل روانکاری به سرعت، بار، دما و آلودگی وابسته است. در خطوط پیوسته از سیستم روانکاری مرکزی استفاده کنید. در کارگاه های سبک، روانکاری دوره ای با گریس مرغوب کافی است. هر بار پیش از تزریق، لبه آب بند را با دستمال بدون پرز تمیز کنید.
انتخاب گریس مناسب
از گریس های تخصصی رولربرینگ با گرانروی مناسب دما و سرعت کاری استفاده کنید. مخلوط کردن گریس های ناسازگار می تواند به تجزیه صابون پایه و کاهش روانکاری منجر شود.
چک لیست دوره ای نگهداری
- بررسی یکنواختی حرکت در طول کورس
- گوش دادن به صدا های غیر عادی مانند تق تق و خش خش
- بررسی نشتی یا کمبود گریس
- بازبینی گشتاور پیچ های ریل پس از دوره راه اندازی
- پاک سازی دوره ای محیط اطراف از براده و گرد و غبار
