الزامات استاندارد نقشه کشی صنعتی
استاندارد نقشه کشی صنعتی ISO 2768 یک استاندارد بین المللی است که تلورانس ها را در نقشه های فنی مشخص می کند. این استاندارد دستورالعمل هایی را برای تلورانس های عمومی ارائه می دهد و سازگاری و عملکرد قطعات را در صنایع و کاربردهای مختلف تضمین می کند. در این مقاله به بررسی الزامات استاندارد نقشه کشی صنعتی ISO 2768، تعاریف آن، ارتباط این استاندارد با صنایع مختلف و مروری بر فرآیندهای مرتبط می پردازیم.
استاندارد نقشه کشی صنعتی ISO 2768 چیست؟
استاندارد نقشه کشی صنعتی ISO 2768 یک استاندارد بین المللی است که توسط سازمان بین المللی استاندارد (ISO) تهیه شده است. هدف این استاندارد ساده سازی مشخصات تلورانس های مکانیکی در نقشه های مهندسی می باشد. استاندارد نقشه کشی صنعتی ISO 2768 فرآیندهای طراحی و تولید را تسهیل می کند و باعث ایجاد همکاری و تعامل روان تر بین شرکت های مختلف می شود. کاربرد اصلی این استاندارد در تولید قطعات با فرآیند ماشینکاری یا براده برداری می باشد. هنگامی که محدوده تحمل برای یک بعد خاص به وضوح تعریف نشده است، استاندارد نقشه کشی صنعتی ISO 2768 باید رعایت شود.
الزامات استاندارد نقشه کشی صنعتی ISO 2768 به طیف گسترده ای از صنایع تولیدی و تولیدی، از جمله صنایع خودروسازی، هوافضا، الکترونیک و برق مربوط می شود.
استاندارد نقشه کشی صنعتی ISO 2768 چه نوع تلرانس هایی را پوشش می دهد؟
استاندارد نقشه کشی صنعتی ISO 2768 به دو بخش ISO 2768-1 و ISO 2768-2 تقسیم می شود. این استانداردها معیارهای لازم برای دقت مکانیکی را تعیین می کنند. هدف آنها ساده سازی نقشه های فنی است.
به عنوان مثال، اگر نقشه ای ISO 2768-mK را نشان دهد، به این معنی است که قطعه باید در محدوده تحمل “متوسط” برای ISO 2768-1 و کلاس تحمل “K” برای ISO 2768-2 تولید شود. ISO 2768-mK معمولاً در تولید قطعات ورق فلزی استفاده می شود، در حالی که سازندگان قطعات ماشین کاری ممکن است ISO 2768-fH را انتخاب کنند. هر دو ISO 2768-1 و ISO 2768-2 با جزئیات بیشتر در بخش های زیر مورد بحث قرار می گیرند:
ابعاد خطی

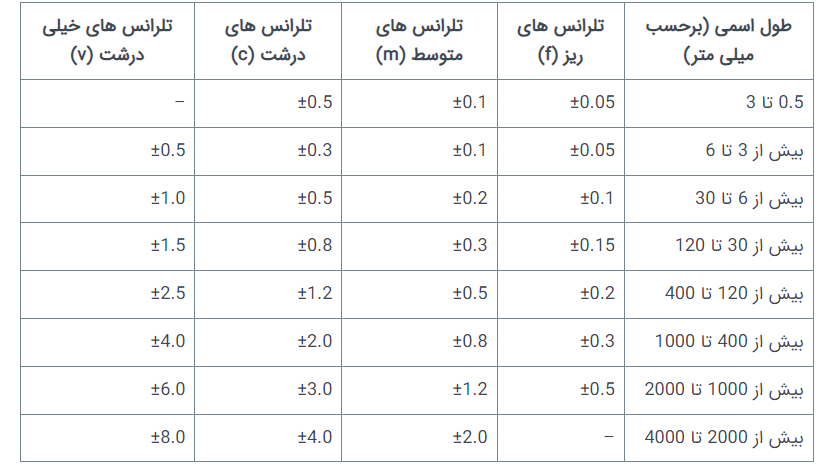

جدول 1 تلورانس های استاندارد را برای ابعاد خطی تعریف می کند. از آنجایی که طول اسمی ابعاد فقط از 0.5 میلی متر شروع می شود، طراحان باید هر اندازه اسمی کوچکتر از 0.5 میلی متر را در کنار اندازه مربوطه نشان دهند.
شعاع خارجی و اندازه پخ
طراحان موظف اند هر اندازه اسمی کوچکتر از 0.5 میلی متر را در کنار اندازه مربوطه نشان دهند. جدول 2 استانداردهای تحمل برای پخ ها و شعاع های خارجی را فهرست می کند:
جدول 2: تحمل های عمومی برای شعاع خارجی و پخ
صافی و صافی
جدول 3 محدوده تحمل صافی و صافی را تعیین می کند:
جدول 3: تحمل عمومی برای صافی و صافی

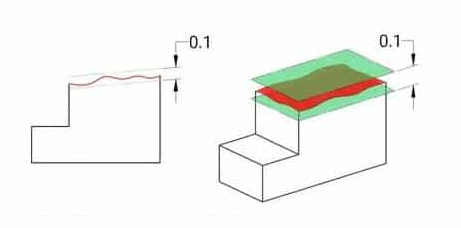

صاف بودن و تحمل صاف [منبع تصویر: runsom.com]
به عنوان مثال، هنگام طراحی پایه کمپرسور، مهم است که سطوح تماس بین پایه و موتور و همچنین بین کمپرسور و پایه را در نظر بگیرید. این ملاحظات به تعیین محدوده مناسب تحمل صافی در نقشه ها کمک می کند. تلورانس های واقعی انحراف سطح از یک خط مشخص و همچنین میزان تاب و خمش مجاز را تعیین می کند.
عمود بودن

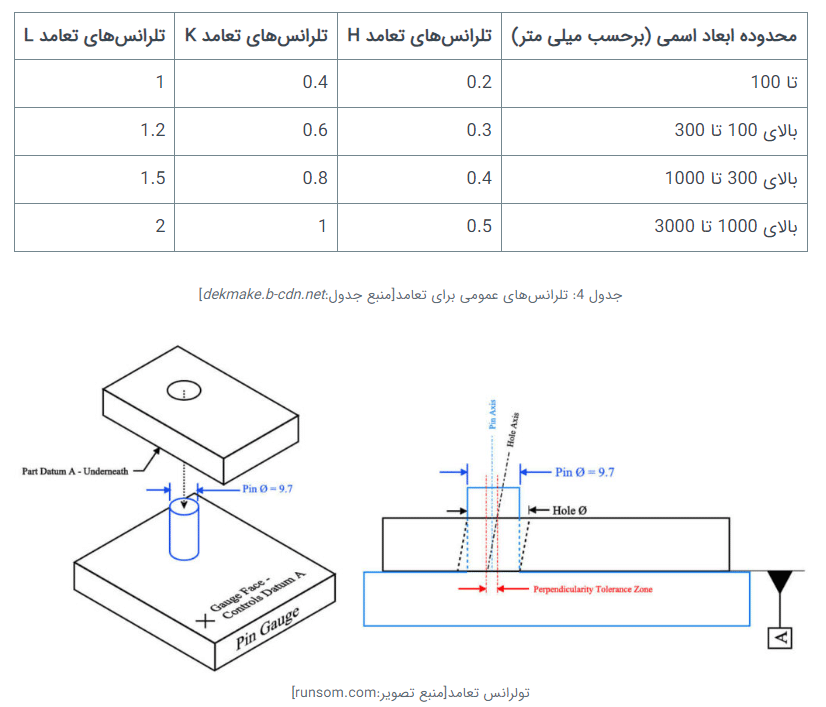

عمود بودن یک مشخصه بعد است که بر حسب واحدهای فاصله مانند میلی متر اندازه گیری می شود. استانداردهای تحمل عمومی برای عمود بودن در جدول 4 خلاصه شده است:
تقارن
جدول 5 مشخصات هندسی کلی برای تقارن و همچنین انحرافات مجاز برای برخی از ویژگی هایی که ممکن است روی یک سطح یکنواخت باشد را نشان می دهد:
جدول 5: تحمل های عمومی برای تقارن [منبع جدول: dekmake.b-cdn.net]
فرار

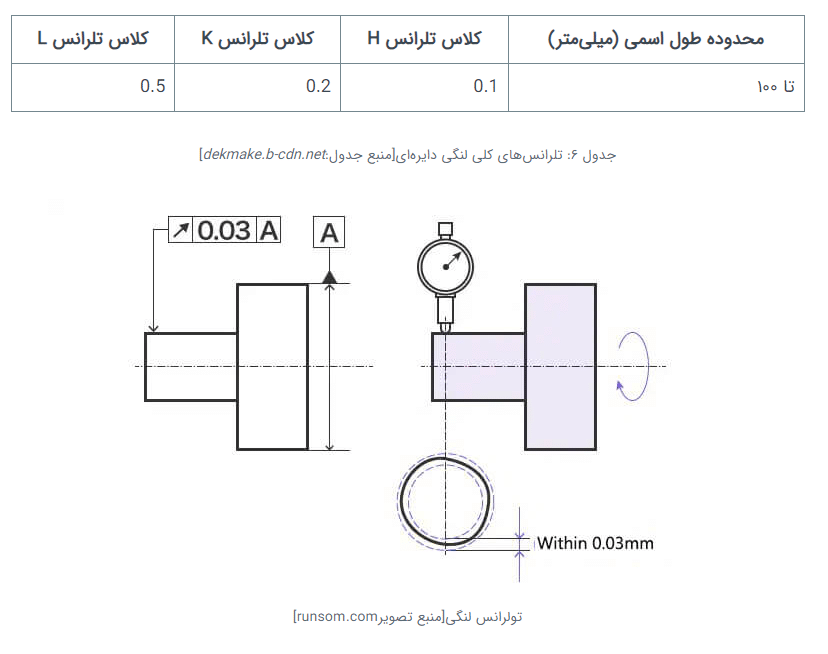

فرار به حداکثر تغییر مجاز یک سطح در حین چرخش یک قطعه حول یک محور اشاره دارد. جدول 6 برخی از تلورانس های کلی برای شلی دایره ای را نشان می دهد:
استاندارد نقشه کشی صنعتی ISO 2768 برای چه صنایع و شرکت هایی مرتبط است؟
استاندارد نقشه کشی صنعتی ISO 2768 مربوط به طیف وسیعی از صنایع و شرکت هایی است که با نقشه های فنی و فرآیندهای تولید سر و کار دارند. این صنایع شامل موارد زیر است:
خدمات مهندسی مکانیک: این استاندارد بیشتر برای خدمات مهندسی مکانیک کاربرد دارد که در آن تلرانس های دقیق برای عملکرد صحیح قطعات مکانیکی، ماشین آلات و تجهیزات حیاتی است.
تولید: این استاندارد برای اکثر صنایع تولیدی از جمله خودروسازی، هوافضا، کالاهای مصرفی، الکترونیک و غیره مرتبط است. ISO 2768 به اطمینان از سازگاری و سازگاری قطعات و اجزای تولید شده توسط سازندگان یا تامین کنندگان مختلف کمک می کند.
طراحی صنعتی: این استاندارد برای شرکت های درگیر در طراحی صنعتی مرتبط است، زیرا راهنمای تعیین تلورانس در نقشه های فنی برای اطمینان از مناسب بودن و عملکرد صحیح محصولات طراحی شده را ارائه می دهد.
ساخت ابزار و قالب: شرکت های فعال در صنعت ساخت ابزار و قالب از ISO 2768 برای تعیین میزان تحمل قالب ها، قالب ها و اجزای ابزار استفاده می کنند تا از بازتولید دقیق اشکال و ابعاد اطمینان حاصل کنند.
معماری و ساخت و ساز: ISO 2768 همچنین می تواند در صنعت معماری و ساخت و ساز برای اطمینان از تلورانس در اجزای ساختمان و عناصر سازه استفاده شود.
نمونه های عملی
با توجه به اهمیت بالای دقت و یکپارچگی در صنایع مختلف، استفاده از استاندارد نقشه کشی صنعتی ISO 2768 به عنوان زبان مشترک مهندسین و سازندگان از اهمیت ویژه ای برخوردار است.
صنعت خودروسازی
تولید موتور خودرو: در تولید بلوک سیلندر موتور رعایت استاندارد نقشه کشی صنعتی ابعاد داخلی سوراخ ها و ضخامت دیواره ها بسیار حائز اهمیت است. هر گونه انحراف از این استاندارد می تواند منجر به کاهش عملکرد موتور، افزایش مصرف سوخت و حتی آسیب به آن شود.
