گاید دینامیکی چیست و چه کاربردی در صنعت دارد؟

گاید دینامیکی یکی از قطعات مهم در سیستم‌های حرکتی ماشین‌آلات صنعتی است که برای هدایت دقیق، روان و کنترل‌شده اجزای متحرک به کار می‌رود. هر دستگاهی که نیاز به جابه‌جایی منظم، بدون لرزش و با حداقل خطا داشته باشد، به یک سیستم راهنمای حرکتی قابل اعتماد نیاز دارد. در چنین شرایطی، گاید SR15 نقش مسیر اصلی حرکت را بر عهده می‌گیرد و باعث می‌شود قطعات در یک راستای مشخص، با دقت بالا و اصطکاک کمتر حرکت کنند.

در بسیاری از تجهیزات صنعتی، کیفیت حرکت مستقیماً روی عملکرد نهایی دستگاه اثر می‌گذارد. اگر مسیر حرکت قطعات ناپایدار باشد، خروجی دستگاه دچار خطا، لرزش، کاهش کیفیت و حتی استهلاک زودهنگام می‌شود. به همین دلیل استفاده از گاید استاتیکی استاندارد در صنایعی مانند CNC، اتوماسیون صنعتی، رباتیک، دستگاه‌های بسته‌بندی، تجهیزات پزشکی و خطوط تولید اهمیت بسیار زیادی دارد.

مجموعه‌هایی مانند آکوصنعت که در زمینه تأمین تجهیزات صنعتی فعالیت دارند، معمولاً برای انتخاب گاید دینامیکی مناسب به عواملی مانند نوع حرکت، ظرفیت بار، سرعت کاری، دقت مورد نیاز و شرایط محیطی توجه می‌کنند. انتخاب درست این قطعه می‌تواند عمر مفید دستگاه را افزایش دهد و هزینه‌های تعمیر و توقف خط تولید را به شکل قابل توجهی کاهش دهد.

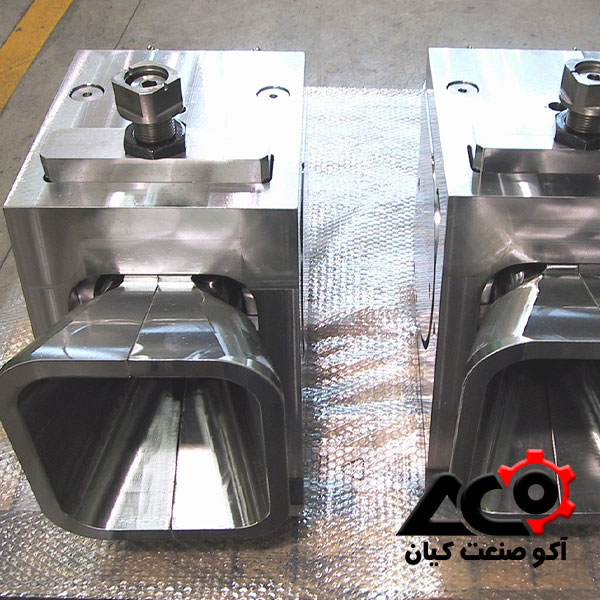

تعریف گاید دینامیکی به زبان ساده

اگر بخواهیم مفهوم گاید دینامیکی را ساده توضیح دهیم، می‌توان آن را مانند یک مسیر مهندسی‌شده در نظر گرفت که قطعات متحرک روی آن حرکت می‌کنند. این مسیر به گونه‌ای طراحی شده است که حرکت بدون گیر کردن، بدون انحراف و با کمترین میزان اصطکاک انجام شود.

در واقع گاید دینامیکی کمک می‌کند یک قطعه مکانیکی از نقطه‌ای به نقطه دیگر با دقت بالا منتقل شود. این حرکت ممکن است خطی، دورانی یا ترکیبی از هر دو باشد. هدف اصلی این سیستم، ایجاد حرکتی پایدار، قابل کنترل و تکرارپذیر در ماشین‌آلات صنعتی است.

تفاوت گاید دینامیکی با گایدهای ساده

گایدهای ساده معمولاً فقط یک سطح یا مسیر ابتدایی برای حرکت ایجاد می‌کنند و در بسیاری از موارد توانایی کنترل دقیق حرکت را ندارند. اما گاید دینامیکی ساختاری پیشرفته‌تر دارد و از اجزایی مانند ریل، بلوک حرکتی، ساپورت، ساچمه یا رولر، سیستم روانکاری و بدنه مقاوم تشکیل می‌شود.

به همین دلیل، گاید دینامیکی در مقایسه با راهنماهای معمولی، دقت بالاتر، طول عمر بیشتر، اصطکاک کمتر و عملکرد نرم‌تری دارد. این ویژگی‌ها باعث شده‌اند که در دستگاه‌های حساس و پرسرعت، استفاده از گاید دینامیکی به یک ضرورت تبدیل شود.

چرا گاید دینامیکی در ماشین‌آلات صنعتی مهم است؟

در بسیاری از صنایع، حتی کوچک‌ترین خطای حرکتی می‌تواند باعث کاهش کیفیت محصول، آسیب به قطعات یا توقف کامل دستگاه شود. برای مثال در دستگاه CNC، حرکت ابزار باید کاملاً دقیق و قابل پیش‌بینی باشد. در غیر این صورت، ابعاد قطعه نهایی با طراحی اولیه تفاوت خواهد داشت.

گاید دینامیکی با کنترل مسیر حرکت، کاهش لرزش و جلوگیری از انحراف، دقت عملکرد دستگاه را افزایش می‌دهد. این موضوع در صنایع حساس مانند ساخت قطعات فلزی، تجهیزات پزشکی، سیستم‌های رباتیک، پرینترهای صنعتی و خطوط مونتاژ اهمیت زیادی دارد.

گاید دینامیکی چگونه کار می‌کند؟

اساس عملکرد گاید دینامیکی بر پایه هدایت حرکت و کاهش اصطکاک است. در این سیستم، یک یا چند ریل به عنوان مسیر اصلی حرکت نصب می‌شوند و قطعه متحرک توسط بلوک یا ساپورت روی این ریل‌ها جابه‌جا می‌شود. وجود ساچمه‌ها، رولرها یا سطوح لغزشی دقیق باعث می‌شود حرکت با نرمی بیشتری انجام شود.

در بسیاری از مدل‌ها، ریل‌ها از فولاد سخت‌کاری‌شده ساخته می‌شوند تا در برابر فشار، ضربه و سایش مقاومت بالایی داشته باشند. همچنین سیستم روانکاری باعث می‌شود تماس بین قطعات کاهش پیدا کند و حرکت در طول زمان کیفیت خود را حفظ کند.

نقش ریل و ساپورت در عملکرد گاید دینامیکی

ریل وظیفه ایجاد مسیر مستقیم یا مشخص را بر عهده دارد و ساپورت یا بلوک حرکتی، قطعه‌ای است که روی ریل حرکت می‌کند. هرچه کیفیت ساخت ریل و بلوک بالاتر باشد، حرکت دقیق‌تر، نرم‌تر و کم‌صداتر خواهد بود.

در ماشین‌آلات صنعتی، این دو بخش باید به‌درستی با یکدیگر هماهنگ باشند. نصب اشتباه، انتخاب ظرفیت نامناسب یا نبود روانکاری کافی می‌تواند باعث کاهش دقت و فرسودگی زودرس گاید شود.

اجزای اصلی گاید دینامیکی

گاید دینامیکی از چند بخش مهم تشکیل می‌شود که هرکدام وظیفه مشخصی در کنترل حرکت دارند. شناخت این اجزا کمک می‌کند هنگام خرید، نصب یا نگهداری، انتخاب دقیق‌تری داشته باشید.

بدنه اصلی

بدنه، ساختار پایه‌ای گاید را تشکیل می‌دهد و سایر قطعات روی آن قرار می‌گیرند. این بخش باید مقاومت کافی در برابر فشار، ارتعاش و شرایط کاری مختلف داشته باشد.

ریل حرکتی

ریل، مسیر حرکت را مشخص می‌کند. این بخش معمولاً با دقت بالا ماشین‌کاری می‌شود تا قطعه متحرک بتواند بدون انحراف روی آن حرکت کند.

بلوک یا ساپورت متحرک

بلوک حرکتی روی ریل جابه‌جا می‌شود و بار اصلی سیستم را تحمل می‌کند. کیفیت این قطعه تأثیر مستقیمی بر دقت و عمر گاید دینامیکی دارد.

سیستم روانکاری

روانکاری مناسب باعث کاهش اصطکاک، جلوگیری از سایش و افزایش طول عمر قطعات می‌شود. در بسیاری از گایدهای صنعتی، روانکاری دوره‌ای یکی از الزامات اصلی نگهداری است.

اجزای غلتشی یا لغزشی

در بعضی از گایدها از ساچمه، رولر یا مکانیزم‌های لغزشی برای کاهش اصطکاک استفاده می‌شود. نوع این اجزا بر اساس ظرفیت بار، سرعت حرکت و دقت مورد نیاز انتخاب می‌شود.

انواع گاید دینامیکی

گایدهای دینامیکی بر اساس نوع حرکت، ساختار مکانیکی و کاربرد صنعتی به چند گروه تقسیم می‌شوند. انتخاب نوع مناسب، به نیاز دستگاه و شرایط کاری بستگی دارد.

گاید دینامیکی خطی

گاید دینامیکی خطی برای ایجاد حرکت مستقیم در یک مسیر مشخص استفاده می‌شود. این مدل در دستگاه‌هایی به کار می‌رود که قطعه یا ابزار باید در راستای افقی، عمودی یا زاویه‌دار حرکت کند.

از کاربردهای رایج گاید خطی می‌توان به دستگاه‌های CNC، پرینترهای صنعتی، ماشین‌آلات بسته‌بندی، سیستم‌های انتقال قطعه و تجهیزات اندازه‌گیری اشاره کرد.

ریل خطی

ریل خطی پایه اصلی حرکت مستقیم است و معمولاً همراه با بلوک حرکتی استفاده می‌شود. این ریل‌ها برای تحمل بار و حفظ دقت در مسیرهای طولانی طراحی می‌شوند.

بال بوشینگ

بال بوشینگ یکی از قطعات پرکاربرد در سیستم‌های حرکتی خطی است که با استفاده از ساچمه‌ها، اصطکاک را کاهش می‌دهد و حرکت نرمی ایجاد می‌کند.

اسلاید خطی

اسلایدهای خطی برای حرکت کنترل‌شده در فضاهای محدود یا کاربردهایی که نیاز به دقت بالا دارند، مورد استفاده قرار می‌گیرند.

گاید دینامیکی دورانی

گاید دینامیکی دورانی برای سیستم‌هایی طراحی شده است که حرکت چرخشی دارند. این نوع گاید در میزهای گردان، بازوهای رباتیک، تجهیزات موقعیت‌دهی و دستگاه‌های دارای محور چرخشی استفاده می‌شود.

رینگ‌های حرکتی

رینگ‌ها در سیستم‌های دورانی برای ایجاد مسیر چرخشی دقیق به کار می‌روند. این قطعات باید در برابر بارهای شعاعی و محوری مقاومت کافی داشته باشند.

رولرها

رولرها باعث کاهش اصطکاک در حرکت‌های دورانی می‌شوند و حرکت را روان‌تر و پایدارتر می‌کنند.

گایدهای ترکیبی

در بعضی از ماشین‌آلات، فقط حرکت خطی یا فقط حرکت دورانی کافی نیست. در این شرایط از گایدهای ترکیبی استفاده می‌شود که امکان اجرای چند نوع حرکت را به صورت هم‌زمان یا مرحله‌ای فراهم می‌کنند.

این گایدها معمولاً در دستگاه‌های پیشرفته‌تر به کار می‌روند و به دلیل ساختار پیچیده‌تر، قیمت بالاتری نسبت به مدل‌های ساده دارند. با این حال، دقت و انعطاف‌پذیری بیشتری در اختیار طراحان صنعتی قرار می‌دهند.

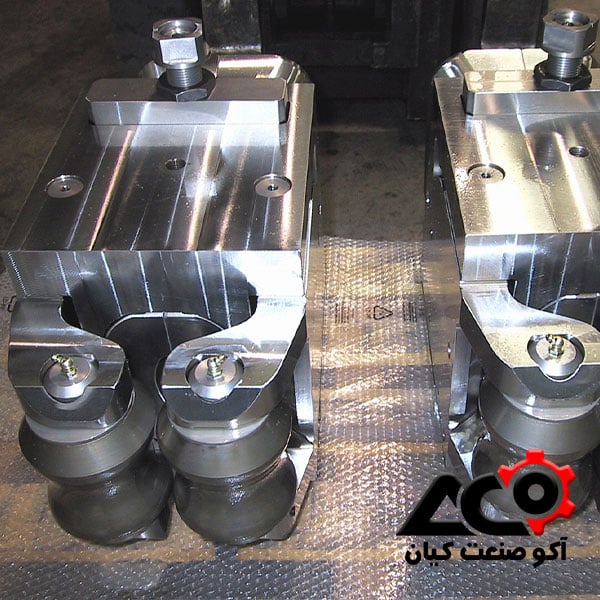

تفاوت گاید دینامیکی و گاید استاتیکی

گاید دینامیکی و گاید استاتیکی هر دو برای هدایت قطعات استفاده می‌شوند، اما از نظر ساختار، کاربرد و دقت عملکرد با یکدیگر تفاوت دارند.

تفاوت از نظر نوع حرکت

گاید استاتیکی معمولاً برای شرایطی مناسب است که حرکت ساده‌تر و فشار کاری کمتر باشد. اما گاید دینامیکی برای حرکت‌های مداوم، دقیق، سریع و کنترل‌شده طراحی می‌شود.

تفاوت از نظر دقت

در کاربردهایی که تلرانس حرکتی اهمیت زیادی دارد، گاید دینامیکی انتخاب بهتری است. این قطعه می‌تواند مسیر حرکت را با خطای کمتر و پایداری بیشتر حفظ کند.

تفاوت از نظر میزان سایش

به دلیل وجود سیستم‌های کاهش اصطکاک و روانکاری، گاید دینامیکی معمولاً دیرتر دچار فرسودگی می‌شود. در مقابل، گایدهای ساده‌تر ممکن است در اثر تماس مستقیم قطعات، سریع‌تر ساییده شوند.

تفاوت از نظر هزینه

قیمت اولیه گاید دینامیکی معمولاً بیشتر است، اما با توجه به افزایش عمر دستگاه، کاهش خرابی و بهبود کیفیت تولید، در بلندمدت گزینه‌ای اقتصادی محسوب می‌شود.

مزایای استفاده از گاید دینامیکی

استفاده از گاید دینامیکی مزایای زیادی برای ماشین‌آلات صنعتی دارد. این مزایا باعث شده‌اند که در بسیاری از خطوط تولید مدرن، این قطعه به عنوان یکی از اجزای ضروری سیستم حرکتی شناخته شود.

افزایش دقت حرکتی

یکی از مهم‌ترین مزایای گاید دینامیکی، کنترل دقیق مسیر حرکت است. این ویژگی برای دستگاه‌هایی که نیاز به تکرار حرکت با خطای کم دارند، بسیار مهم است.

کاهش اصطکاک بین قطعات

وجود اجزای غلتشی، سطح‌های دقیق و روانکاری مناسب باعث می‌شود اصطکاک کاهش یابد. این موضوع هم مصرف انرژی را کم می‌کند و هم از فرسودگی قطعات جلوگیری می‌کند.

عملکرد پایدار در سرعت بالا

گاید دینامیکی می‌تواند در سرعت‌های بالا نیز حرکت یکنواخت و کنترل‌شده‌ای ایجاد کند. به همین دلیل در خطوط تولید سریع و سیستم‌های اتوماسیون صنعتی کاربرد زیادی دارد.

افزایش طول عمر دستگاه

وقتی حرکت قطعات بدون فشار اضافی، لرزش و اصطکاک زیاد انجام شود، کل مجموعه مکانیکی دیرتر دچار خرابی می‌شود. این موضوع باعث افزایش عمر مفید دستگاه خواهد شد.

کاهش مصرف انرژی

اصطکاک کمتر به معنای نیاز کمتر به نیروی محرکه است. بنابراین موتور یا سیستم محرک دستگاه انرژی کمتری مصرف می‌کند.

معایب گاید دینامیکی

با وجود مزایای فراوان، گاید دینامیکی نیز محدودیت‌هایی دارد که پیش از خرید و نصب باید به آن‌ها توجه شود.

هزینه خرید بالاتر

گایدهای دینامیکی به دلیل طراحی دقیق‌تر و استفاده از متریال مقاوم، قیمت بالاتری نسبت به گایدهای ساده دارند. البته این هزینه در بسیاری از پروژه‌ها به دلیل کاهش خرابی و افزایش بهره‌وری قابل توجیه است.

نیاز به نگهداری منظم

برای حفظ عملکرد مناسب، باید گاید دینامیکی به صورت دوره‌ای تمیز و روانکاری شود. بی‌توجهی به نگهداری می‌تواند باعث کاهش دقت و آسیب به قطعات شود.

حساسیت به آلودگی محیطی

ورود گردوغبار، براده، رطوبت یا ذرات خارجی به مسیر حرکت می‌تواند عملکرد گاید را مختل کند. به همین دلیل در محیط‌های آلوده باید از محافظ، درپوش یا سیستم آب‌بندی مناسب استفاده شود.

نیاز به نصب دقیق

نصب گاید دینامیکی باید با دقت بالا انجام شود. تراز نبودن سطح، بستن نامناسب پیچ‌ها یا انتخاب اشتباه محل نصب می‌تواند باعث ایجاد لرزش و کاهش عمر قطعه شود.

نکات مهم در انتخاب گاید دینامیکی مناسب

انتخاب گاید دینامیکی نباید تنها بر اساس قیمت انجام شود. برای خرید یک مدل مناسب، باید مشخصات فنی دستگاه و شرایط کاری به‌درستی بررسی شود.

ظرفیت تحمل بار

یکی از مهم‌ترین معیارها، میزان باری است که گاید باید تحمل کند. اگر ظرفیت انتخاب‌شده کمتر از نیاز واقعی باشد، قطعه خیلی زود آسیب می‌بیند.

سرعت حرکت

در دستگاه‌های پرسرعت، گاید باید بتواند بدون ایجاد لرزش یا افزایش دما، حرکت پایدار ایجاد کند.

دقت مورد نیاز

برخی دستگاه‌ها به دقت بسیار بالا نیاز دارند، در حالی که در برخی کاربردها دقت متوسط کافی است. سطح دقت مورد انتظار، نوع و کیفیت گاید را تعیین می‌کند.

شرایط محیطی

رطوبت، گردوغبار، دمای بالا، وجود مواد شیمیایی یا براده‌های فلزی می‌تواند روی عملکرد گاید تأثیر بگذارد. بنابراین باید مدلی انتخاب شود که با محیط کاری سازگار باشد.

کیفیت برند سازنده

برندهای معتبر معمولاً از مواد اولیه بهتر، ماشین‌کاری دقیق‌تر و کنترل کیفیت سخت‌گیرانه‌تری استفاده می‌کنند. به همین دلیل خرید از تأمین‌کنندگان قابل اعتماد مانند آکوصنعت می‌تواند ریسک انتخاب اشتباه را کاهش دهد.

روش نصب گاید دینامیکی

نصب صحیح گاید دینامیکی تأثیر زیادی بر دقت، طول عمر و عملکرد دستگاه دارد. حتی بهترین گاید نیز در صورت نصب غیراصولی نمی‌تواند عملکرد مطلوبی داشته باشد.

آماده‌سازی سطح نصب

سطحی که گاید روی آن نصب می‌شود باید کاملاً تمیز، صاف و تراز باشد. وجود براده، زنگ‌زدگی یا ناهمواری می‌تواند باعث انحراف مسیر حرکت شود.

ابزارهای مورد نیاز

برای نصب دقیق معمولاً از ابزارهایی مانند آچار مناسب، ساعت اندیکاتور، گونیا، تراز صنعتی، پیچ‌های استاندارد و مواد روانکاری استفاده می‌شود.

مراحل کلی نصب

ابتدا ریل در محل مناسب قرار داده می‌شود و به صورت موقت بسته می‌شود. سپس تراز و راستای آن بررسی می‌گردد. بعد از تنظیم نهایی، پیچ‌ها با گشتاور مناسب محکم می‌شوند. در مرحله بعد، بلوک یا ساپورت حرکتی روی ریل قرار می‌گیرد و حرکت آن آزمایش می‌شود.

تست نهایی عملکرد

پس از نصب، باید حرکت گاید در تمام طول مسیر بررسی شود. حرکت باید نرم، بدون گیر کردن، بدون صدای غیرعادی و بدون لرزش باشد.

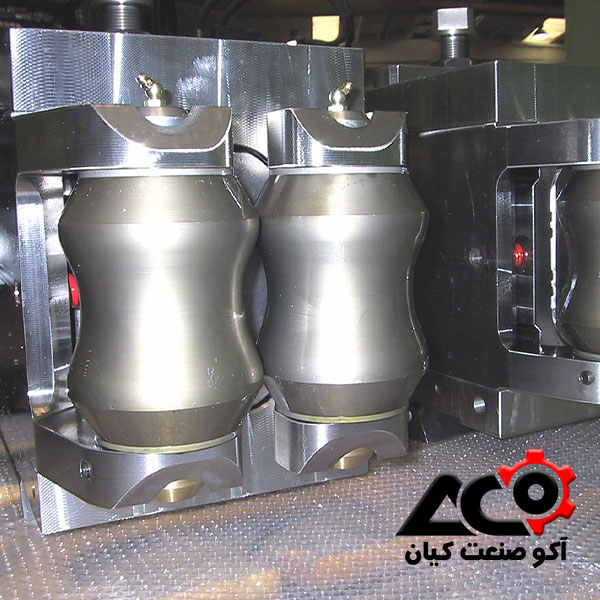

نگهداری گاید دینامیکی و افزایش طول عمر آن

برای اینکه گاید دینامیکی در طول زمان عملکرد دقیق خود را حفظ کند، نگهداری منظم ضروری است. این کار از خرابی زودهنگام جلوگیری می‌کند و هزینه‌های تعمیرات را کاهش می‌دهد.

روانکاری دوره‌ای

روانکاری مناسب یکی از مهم‌ترین اقدامات نگهداری است. نوع روانکار و فاصله زمانی روانکاری باید بر اساس نوع گاید، شرایط محیطی و میزان کارکرد دستگاه انتخاب شود.

تمیزکاری مسیر حرکت

وجود گردوغبار، چربی آلوده، براده یا ذرات خارجی در مسیر حرکت می‌تواند باعث آسیب به ریل و بلوک شود. تمیزکاری منظم کمک می‌کند حرکت دستگاه همیشه روان باقی بماند.

بررسی سایش و خوردگی

ریل‌ها و بلوک‌ها باید به صورت دوره‌ای از نظر سایش، خوردگی، ترک، تغییر رنگ یا لقی بررسی شوند. تشخیص زودهنگام مشکلات می‌تواند از خرابی‌های جدی جلوگیری کند.

کنترل صدا و لرزش

ایجاد صدای غیرعادی، لرزش، افت دقت یا سخت شدن حرکت می‌تواند نشانه وجود مشکل در گاید دینامیکی باشد. در چنین شرایطی باید قطعه بررسی و در صورت نیاز تعمیر یا تعویض شود.

علائم خرابی گاید دینامیکی

گاید دینامیکی معمولاً پیش از خرابی کامل، نشانه‌هایی از افت عملکرد نشان می‌دهد. توجه به این علائم می‌تواند از توقف ناگهانی دستگاه جلوگیری کند.

کاهش دقت حرکت

اگر دستگاه دیگر مانند قبل حرکت دقیق ندارد یا خروجی تولید دچار خطا شده است، ممکن است گاید دچار سایش یا لقی شده باشد.

ایجاد لرزش هنگام حرکت

لرزش غیرطبیعی می‌تواند به دلیل نصب نادرست، خرابی ساچمه‌ها، فرسودگی ریل یا نبود روانکاری کافی ایجاد شود.

صدای غیرعادی

صدای ساییدگی، تق‌تق یا گیر کردن هنگام حرکت، نشانه‌ای است که نباید نادیده گرفته شود.

حرکت سخت یا نامنظم

اگر بلوک حرکتی به‌سختی روی ریل جابه‌جا می‌شود، احتمال وجود آلودگی، کمبود روانکار یا آسیب مکانیکی وجود دارد.

سوالات متداول درباره گاید دینامیکی

گاید دینامیکی چیست؟

گاید دینامیکی یک سیستم راهنمای حرکتی است که برای هدایت دقیق، نرم و کنترل‌شده قطعات متحرک در ماشین‌آلات صنعتی استفاده می‌شود.

گاید دینامیکی چه کاربردی دارد؟

این قطعه در دستگاه‌های CNC، رباتیک، تجهیزات پزشکی، خطوط بسته‌بندی، ماشین‌آلات چاپ، سیستم‌های اتوماسیون و بسیاری از تجهیزات صنعتی کاربرد دارد.

تفاوت گاید دینامیکی با گاید معمولی چیست؟

گاید دینامیکی ساختار دقیق‌تر و پیشرفته‌تری دارد و برای حرکت‌های سریع، مداوم و حساس طراحی شده است؛ در حالی که گاید معمولی معمولاً برای حرکت‌های ساده‌تر استفاده می‌شود.

آیا گاید دینامیکی نیاز به نگهداری دارد؟

بله. برای حفظ دقت و افزایش طول عمر، باید به صورت دوره‌ای تمیزکاری، روانکاری و بررسی فنی انجام شود.

قیمت گاید دینامیکی به چه مواردی بستگی دارد؟

قیمت این قطعه به نوع گاید، جنس ریل، برند سازنده، ظرفیت تحمل بار، دقت ساخت، ابعاد و شرایط کاربرد بستگی دارد.

چه زمانی باید گاید دینامیکی تعویض شود؟

زمانی که گاید دچار لقی، لرزش، صدای غیرعادی، کاهش دقت یا حرکت سخت و نامنظم شود، باید بررسی شود و در صورت فرسودگی شدید، تعویض گردد.
