ما در این مطلب به مبحث چرخ دنده کرانویل می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.
چرخ دنده کرانویل چیست؟
چرخ دنده کرانویل، یکی از مهم ترین اجزای مکانیکی در انتقال قدرت است که در صنایع مختلف از خودرو گرفته تا تجهیزات روباتیک، نقش کلیدی ایفا می کند. این قطعات به دلیل دقت بالا و دوام طولانی، انتخاب اول مهندسان و صنعتگران هستند. شرکت آکوصنعت کیان با ارائه چرخ دنده های کرانویل باکیفیت و مطابق با استانداردهای جهانی، توانسته است در این حوزه جایگاه ویژه ای کسب کند. در این مقاله به بررسی جامع چرخ دنده کرانویل، کاربردها، چالش ها و مزایای آن می پردازیم.
عملکرد چرخ دنده کرانویل
چرخ دنده کرانویل نوع خاصی از چرخ دنده ها است که برای انتقال نیرو بین محورهای غیر موازی طراحی شده است. این قطعه مکانیکی از دندانه های مخروطی تشکیل شده که به صورت دقیق درگیر شده و نیروی گشتاور را به محورهای مختلف انتقال می دهند. طراحی منحصر به فرد چرخ دنده کرانویل باعث می شود تا در سیستم های پیچیده مانند دیفرانسیل خودرو و تجهیزات صنعتی، عملکردی دقیق و بدون خطا داشته باشد. شرکت آکوصنعت کیان با استفاده از جدیدترین فناوری ها، این نوع چرخ دنده را با بهترین کیفیت تولید می کند.
مزایا و ویژگی های چرخ دنده کرانویل
چرخ دنده کرانویل دارای مزایای متعددی است:
- دقت بالا: این چرخ دنده ها به دلیل طراحی دقیق خود، انتقال نیروی بسیار یکنواختی دارند.
- دوام بالا: مواد باکیفیت استفاده شده در تولید این چرخ دنده ها، مقاومت آنها را در برابر سایش و فشار افزایش می دهد.
- سازگاری با شرایط مختلف: از این قطعات می توان در دما و فشارهای بالا بدون افت عملکرد استفاده کرد.
شرکت آکوصنعت کیان تمامی این ویژگی ها را در محصولات خود تضمین می کند.
انواع چرخ دنده کرانویل
انواع چرخ دنده کرانویلدسته بندی بر اساس جنس مواد
چرخ دنده های کرانویل در دو نوع اصلی تولید می شوند:
- چرخ دنده های فلزی: از جنس فولاد یا آلیاژهای مقاوم به سایش هستند و برای صنایع سنگین مناسب اند.
- چرخ دنده های پلاستیکی و کامپوزیتی: این نوع چرخ دنده ها در کاربردهای سبک تر، به دلیل وزن کم و کاهش صدا، استفاده می شوند.
شرکت آکوصنعت کیان انواع چرخ دنده های کرانویل فلزی و پلاستیکی را برای نیازهای مختلف صنعتی تولید می کند.
دسته بندی بر اساس کاربرد
- ماشین آلات صنعتی: چرخ دنده های کرانویل در صنایع تولیدی برای انتقال قدرت دقیق استفاده می شوند.
- تجهیزات کشاورزی: این چرخ دنده ها در تراکتورها و دستگاه های برداشت محصول کاربرد دارند.
- رباتیک و هوشمندسازی: در تجهیزات رباتیک برای انتقال نیروی دقیق به موتورها مورد استفاده قرار می گیرند.
شرکت آکوصنعت کیان راهکارهای سفارشی برای هر کاربرد صنعتی ارائه می دهد.
کاربردهای چرخ دنده کرانویل در صنایع مختلف
صنعت خودروسازی
چرخ دنده کرانویل یکی از اجزای اصلی دیفرانسیل خودرو است که وظیفه انتقال قدرت از محور اصلی به چرخ ها را بر عهده دارد. دقت بالای این چرخ دنده، باعث بهبود عملکرد خودرو در پیچ ها و جاده های لغزنده می شود. شرکت آکوصنعت کیان با تولید چرخ دنده های دیفرانسیل باکیفیت، نیاز خودروسازان را به بهترین نحو برآورده می کند.
صنایع نفت و گاز
در تجهیزات سنگینی مانند کمپرسورها و توربین ها، چرخ دنده کرانویل برای انتقال قدرت دقیق در شرایط سخت استفاده می شود. محصولات تولیدی شرکت آکوصنعت کیان به دلیل دوام بالا، گزینه ای ایده آل برای این صنایع هستند.
صنایع دریایی
در موتورهای کشتی و سیستم های انتقال قدرت دریایی، چرخ دنده کرانویل نقش مهمی در اطمینان از عملکرد ایمن دارد. شرکت آکوصنعت کیان محصولات مقاوم به خوردگی برای این صنعت عرضه می کند.
چالش ها و مشکلات استفاده از چرخ دنده کرانویل
خرابی های رایج
- سایش دندانه ها: استفاده نادرست و عدم روغن کاری مناسب می تواند باعث سایش سریع دندانه ها شود.
- شکست ناشی از فشار زیاد: فشار بیش از حد ممکن است منجر به ترک خوردگی یا شکست چرخ دنده شود.
نکات تعمیر و نگهداری
برای جلوگیری از خرابی، رعایت موارد زیر ضروری است:
- استفاده از روغن های باکیفیت
- بررسی های دوره ای برای تشخیص مشکلات قبل از وقوع
شرکت آکوصنعت کیان خدمات تعمیر و نگهداری تخصصی را نیز ارائه می دهد.
چرخ دنده کرانویل، یکی از اجزای حیاتی در بسیاری از صنایع است که نقش بی بدیلی در انتقال دقیق نیرو دارد. انتخاب محصولات باکیفیت و خدمات پس از فروش مناسب، تضمین کننده عملکرد بهینه این قطعات خواهد بود. شرکت آکوصنعت کیان با تمرکز بر کیفیت و نوآوری، همواره تلاش کرده است تا بهترین محصولات را به مشتریان خود ارائه دهد.
چرخ دنده کرانویل
چرخ دنده کرانویل یکی از اجزای کلیدی در سیستم های انتقال قدرت مکانیکی است. این چرخ دنده ها به طور خاص در سیستم های خودرو، ماشین آلات صنعتی، و ابزارهای سنگین به کار می روند. طراحی و عملکرد منحصر به فرد چرخ دنده کرانویل باعث شده است که نقش بسیار مهمی در کاهش و انتقال گشتاور ایفا کند. در این مقاله، به بررسی ساختار، کاربردها، مزایا و معایب، و روش های نگهداری این چرخ دنده خواهیم پرداخت.
ساختار چرخ دنده کرانویل

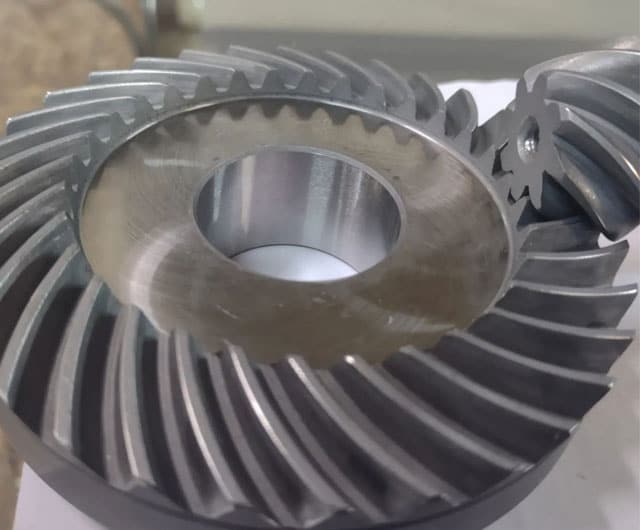

چرخ دنده کرانویل نوعی چرخ دنده مخروطی است که به طور معمول با چرخ دنده پینیون (Pinion Gear) جفت می شود. این چرخ دنده دارای دندانه هایی است که در زاویه ای مشخص نسبت به محور اصلی قرار گرفته اند. این زاویه معمولاً 90 درجه است و باعث انتقال حرکت از محور عمودی به افقی یا بالعکس می شود.
اجزای اصلی چرخ دنده کرانویل شامل:
- دندانه ها: طراحی دقیق دندانه ها برای انتقال روان گشتاور ضروری است.
- توپی (Hub): مرکزی که چرخ دنده به محور متصل می شود.
- جنس مواد: معمولاً از فولاد سخت کاری شده یا آلیاژهای مقاوم در برابر سایش ساخته می شود.
عملکرد چرخ دنده کرانویل
چرخ دنده کرانویل برای تغییر جهت گشتاور و انتقال آن بین دو محور استفاده می شود. این ویژگی در خودرو ها، به ویژه در دیفرانسیل ها، اهمیت ویژه ای دارد. در دیفرانسیل خودرو، چرخ دنده کرانویل گشتاور را از میلگاردان به چرخ ها منتقل می کند و هم زمان امکان چرخش با سرعت های مختلف را برای چرخ ها فراهم می آورد.
کاربردهای چرخ دنده کرانویل
چرخ دنده کرانویل در صنایع مختلفی کاربرد دارد، از جمله:
- صنعت خودروسازی:
- استفاده در دیفرانسیل خودروها برای انتقال گشتاور.
- بهبود کارایی در سیستم های چهارچرخ متحرک.
- ماشین آلات صنعتی:
- در جرثقیل ها و تجهیزات سنگین برای انتقال گشتاور به محورهای عمودی.
- استفاده در دستگاه های تراش و فرز برای تغییر جهت حرکت.
- سیستم های دریایی:
- انتقال قدرت در موتورهای قایق ها و کشتی ها.
مزایا و معایب چرخ دنده کرانویل
مانند هر سیستم مکانیکی دیگر، چرخ دنده کرانویل دارای مزایا و معایب خاص خود است.
مزایا:
- راندمان بالا: طراحی بهینه باعث کاهش تلفات انرژی می شود.
- تغییر جهت حرکت: امکان انتقال قدرت بین محورهای متقاطع.
- دوام: ساخته شده از مواد مقاوم در برابر سایش و ضربه.
معایب:
- پیچیدگی ساخت: تولید و ماشین کاری دندانه ها به تجهیزات پیشرفته نیاز دارد.
- حساسیت به تنظیمات: جفت شدن نادرست با پینیون می تواند باعث کاهش راندمان و ایجاد نویز شود.
- هزینه بالا: مواد اولیه و فرآیند تولید این نوع چرخ دنده گران است.
نگهداری و تعمیر چرخ دنده کرانویل
برای حفظ عملکرد بهینه چرخ دنده کرانویل، رعایت موارد زیر ضروری است:
- روغن کاری مناسب:
استفاده از روغن یا گریس با کیفیت برای کاهش سایش و جلوگیری از فرسودگی دندانه ها ضروری است. - بازرسی دوره ای:
بررسی منظم دندانه ها، محورها، و یاتاقان ها برای شناسایی خرابی های احتمالی. - تنظیم دقیق:
اطمینان از جفت شدن دقیق چرخ دنده کرانویل با پینیون برای جلوگیری از ایجاد نویز یا خرابی. - تعویض به موقع:
در صورت مشاهده خرابی های جدی، تعویض سریع چرخ دنده برای جلوگیری از آسیب به سایر اجزا توصیه می شود.
روش های ساخت چرخدنده کرانویل
تولید چرخ دنده کرانویل نیازمند فرآیندهای دقیق و پیشرفته است. برخی از این روش ها عبارت اند از:
- ماشین کاری CNC:
استفاده از دستگاه های CNC برای ایجاد دندانه های دقیق با زاویه های مشخص. - عملیات حرارتی:
سختکاری سطحی برای افزایش مقاومت در برابر سایش. - سنگ زنی:
اصلاح و صاف کردن سطح دندانه ها برای کاهش اصطکاک.
چالش های استفاده از چرخ دنده کرانویل
- نویز و لرزش:
تنظیمات نادرست می تواند باعث تولید نویز زیاد شود. - هزینه نگهداری:
به دلیل حساسیت به تنظیمات، نیاز به بررسی و تنظیمات دوره ای دارد. - بارگذاری بیش از حد:
استفاده در شرایطی که بار بیش از حد طراحی باشد، می تواند به خرابی دندانه ها منجر شود.
چرخ دنده کرانویل، که به عنوان یکی از اجزای مهم در سیستم های انتقال قدرت شناخته می شود، جزئی پیچیده و پرکاربرد است. در ادامه، توضیحات بیشتری درباره جنبه های مختلف این چرخ دنده ارائه می شود.
انواع چرخ دنده های کرانویل
چرخ دنده کرانویل بر اساس طراحی دندانه ها و نحوه جفت شدن با چرخ دنده پینیون به انواع مختلفی تقسیم می شود:
- چرخ دنده کرانویل دندانه مستقیم:
- دندانه ها به صورت مستقیم و با زاویه ای مشخص قرار گرفته اند.
- مناسب برای بارهای سبک تر و کاربردهایی با سرعت پایین.
- چرخ دنده کرانویل دندانه مارپیچ:
- دندانه ها به صورت مارپیچ طراحی شده اند.
- راندمان بالا و صدای کمتر.
- بیشتر در خودروها و تجهیزات سنگین استفاده می شود.
- چرخ دنده کرانویل اسپیرال:
- دندانه هایی با انحنای خاص دارند.
- قابلیت تحمل بارهای سنگین تر و انتقال گشتاور بالا.
- پیچیدگی ساخت بالاتر.
عوامل موثر بر عملکرد چرخ دنده کرانویل
برای بهینه سازی عملکرد چرخ دنده کرانویل، چند عامل کلیدی وجود دارد:
- کیفیت دندانه ها:
دندانه های دقیق و صیقلی تاثیر مستقیمی بر راندمان و کاهش نویز دارند. - جنس مواد:
- فولاد آلیاژی با عملیات حرارتی سخت کاری شده بهترین انتخاب است.
- برخی از چرخ دنده ها از برنز یا مواد کامپوزیتی برای کاربردهای خاص ساخته می شوند.
- روغن کاری:
استفاده از روان کارهای مناسب باعث کاهش اصطکاک، سایش، و حرارت می شود. - ترازبندی دقیق:
تنظیم صحیح موقعیت کرانویل و پینیون برای جلوگیری از فشارهای نامتقارن ضروری است.
چرخ دنده کرانویل در دیفرانسیل خودروها
یکی از مشهورترین کاربردهای چرخ دنده کرانویل در دیفرانسیل خودرو است. دیفرانسیل ها وظیفه انتقال گشتاور به چرخ ها و تنظیم سرعت چرخ ها را در پیچ ها دارند. در این سیستم:
- کرانویل با پینیون جفت شده و حرکت را از میل گاردان دریافت می کند.
- گشتاور به دنده های کناری دیفرانسیل منتقل شده و در نهایت به چرخ ها می رسد.
این فرآیند به کاهش لغزش و افزایش پایداری خودرو کمک می کند.
روش های بهبود عملکرد چرخ دنده کرانویل
برای افزایش عمر و کارایی چرخ دنده کرانویل می توان از روش های زیر استفاده کرد:
- استفاده از پوشش های ضد سایش:
پوشش هایی مانند کروم یا نیترید تیتانیوم میتوانند مقاومت سطح دندانه ها را افزایش دهند. - بهینه سازی طراحی دندانه ها:
استفاده از مدل سازی سه بعدی و نرمافزارهای مهندسی برای طراحی دقیق دندانه ها. - استفاده از سنسورها:
نصب سنسورهایی برای اندازه گیری ارتعاش و حرارت جهت شناسایی خرابی های احتمالی. - کنترل کیفیت دقیق در تولید:
هرگونه نقص در دندانه ها یا مواد میتواند باعث خرابی زودرس شود.
چرخ دنده کرانویل در سایر صنایع
علاوه بر خودرو، چرخ دنده کرانویل در سایر صنایع نیز کاربردهای گسترده ای دارد:
- صنایع هوافضا:
در انتقال قدرت در سیستم های کنترل هواپیما. - صنایع رباتیک:
برای انتقال دقیق حرکت در بازوهای رباتیک. - ماشین آلات کشاورزی:
در تراکتورها و تجهیزات کشاورزی برای انتقال قدرت به محورهای مختلف.
چالش های تولید چرخ دنده کرانویل
- ماشین کاری پیچیده:
تولید دندانه های دقیق به دستگاه های CNC پیشرفته نیاز دارد. - تست های کیفی زمان بر:
آزمایش هایی مانند اندازه گیری دقت هندسی، سختی مواد، و کیفیت سطح برای اطمینان از عملکرد مناسب ضروری هستند. - هزینه های بالا:
مواد اولیه مرغوب و فرآیندهای پیشرفته تولید باعث افزایش هزینه می شوند.
آینده چرخ دنده کرانویل
با پیشرفت تکنولوژی، چرخ دنده های کرانویل نیز بهبود مییابند. تحولات احتمالی در آینده شامل:
- استفاده از مواد سبک و مقاوم مانند کامپوزیت های پیشرفته.
- طراحی های هوشمند تر با قابلیت تنظیم خودکار.
- استفاده از فناوری چاپ سه بعدی برای ساخت نمونه های اولیه و حتی تولید انبوه.
- کاهش نویز و ارتعاش با استفاده از روش های نوین مهندسی صوتی.
نتیجه گیری
چرخ دنده کرانویل به دلیل توانایی در انتقال دقیق گشتاور و تغییر جهت حرکت، یکی از اجزای اساسی در بسیاری از سیستم های مکانیکی است. با وجود چالش های تولید و نگهداری، این چرخ دنده به دلیل کارایی و دوام بالا همچنان انتخابی برتر در صنایع مختلف باقی مانده است. توسعه فناوری و روش های پیشرفته ساخت به بهبود عملکرد و کاهش هزینه های مرتبط کمک شایانی کرده است. توجه به نکات طراحی، مواد، و نگهداری این نوع چرخ دنده میتواند عمر مفید و کارایی آن را به حداکثر برساند.
