ما در این مطلب به مبحث ساخت چرخ دنده ساده می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.

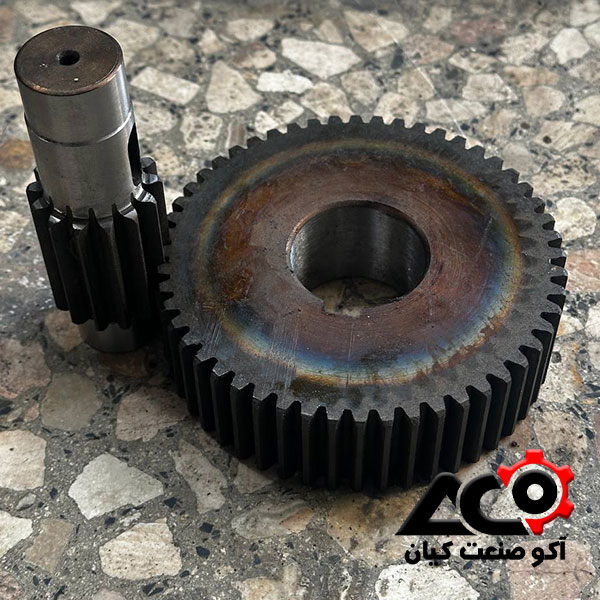

ساخت چرخ دنده ساده
ساخت چرخ دنده ساده یکی از پایه ای ترین مفاهیم در مهندسی مکانیک و طراحی ماشین آلات می باشد. این مهارت نه تنها در پروژه های آموزشی و آزمایشگاهی کاربرد دارد، بلکه در صنایع واقعی نیز نقش مهمی ایفا می کند. در این مقاله از آکوصنعت، مرجعی تخصصی در حوزه ساخت و تولید قطعات صنعتی، به طور کامل، دقیق و حرفه ای به مبحث ساخت چرخ دنده ساده می پردازیم.
نقش چرخ دنده در انتقال نیرو و حرکت
چرخ دنده ها در قلب خیلی از ماشین آلات صنعتی و دستگاه های مکانیکی قرار دارند. وظیفه اصلی چرخ دنده ها انتقال حرکت و گشتاور بین شفت ها می باشد. آن ها می توانند سرعت، جهت و قدرت انتقال یافته را کنترل کرده و بهینه کنند. ساخت چرخ دنده ساده پایه ای برای درک عملکرد سیستم های پیچیده تری مثل گیربکس ها، توربین ها، موتورهای الکتریکی و حتی ربات ها می باشد.
در آکوصنعت، متخصصان ما بر این باورند که درک عمیق از چرخ دنده های ساده نه تنها سبب بهبود مهارت فنی می شود، بلکه مسیر ورود به دنیای طراحی صنعتی را هموار می سازد.
انواع چرخ دنده و کاربردهای آن ها

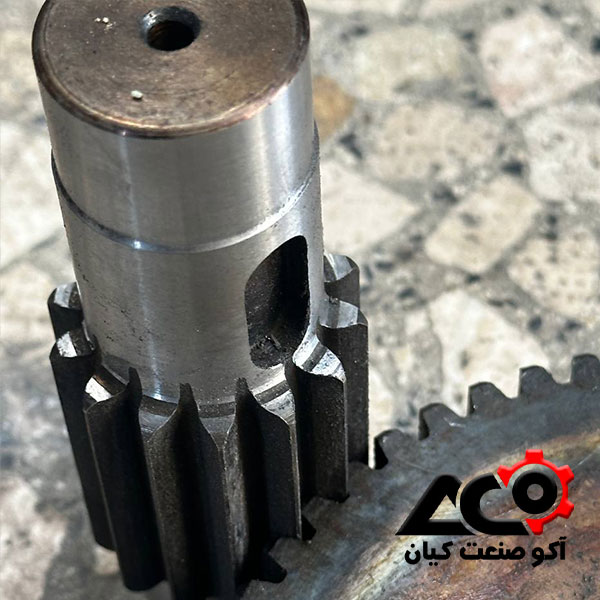

چرخ دنده ساده
چرخ دنده ساده رایج ترین و ابتدایی ترین نوع چرخ دنده می باشد. دندانه های آن به طور مستقیم و موازی با محور دوران قرار دارند. این چرخ دنده ها در مواقعی که نیاز به انتقال نیرو در فاصله های کوتاه و با بازدهی بالا داریم، بسیار مناسب می باشند.
کاربردهای رایج:
- ماشین های ساده و مکانیزم های آموزشی
- تجهیزات انتقال قدرت ابتدایی
- سیستم های کاهنده سرعت در دستگاه های سبک

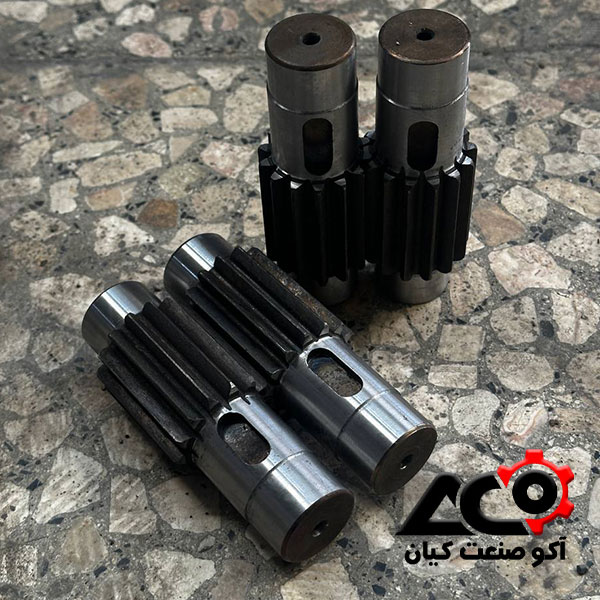

دیگر انواع چرخ دنده ها
- چرخ دنده مارپیچ: انتقال نرم تر، نویز کمتر و مناسب برای سرعت های بالا
- چرخ دنده مخروطی: انتقال حرکت بین محورهایی که در زاویه خاصی نسبت به هم قرار دارند
- چرخ دنده حلزونی: نسبت انتقال بالا با امکان قفل شدگی
- چرخ دنده سیاره ای: استفاده در فضاهای محدود و برای انتقال گشتاور بالا
آکوصنعت در تولید هر یک از این مدل ها تجربه و تخصص دارد، اما تمرکز این مقاله بر چرخ دنده ساده می باشد، چرا که بهترین گزینه برای شروع یادگیری و تولید دستی می باشد.
اصول طراحی چرخ دنده ساده
مفاهیم هندسی کلیدی
برای طراحی یک چرخ دنده ساده با عملکرد مناسب، باید فاکتورهای زیر را به دقت بررسی کرد:
- مدول: بیانگر اندازه نسبی دندانه ها است و تعیین کننده ابعاد کلی چرخ دنده می باشد.
- تعداد دندانه ها: تعیین کننده نسبت انتقال و اندازه فیزیکی چرخ دنده می باشد.
- زاویه فشار: زاویه ای که نیروی انتقالی بین دندانه ها وارد می شود. رایج ترین زاویه فشار بیست درجه است.
- ضریب تماس: مشخص کننده مقدار درگیری بین دندانه ها است. هرچه بیشتر باشد، انتقال نیرو نرم تر خواهد بود.
انتخاب متریال مناسب
در انتخاب متریال مناسب برای ساخت چرخ دنده ساده، باید به نکات زیر توجه داشت:
- برای پروژه های آموزشی و سبک: از پلاستیک ها یا پلی استال استفاده شود.
- برای کاربردهای صنعتی: از فلزاتی مثل فولاد، برنج یا آلومینیوم بهره بگیرید.
- برای کاربردهای مقاوم در برابر خوردگی: فولاد ضد زنگ گزینه مناسبی است.
آکوصنعت بر اساس نوع پروژه، مشاوره تخصصی برای انتخاب بهترین متریال را ارائه می دهد.
مراحل ساخت چرخ دنده ساده
تهیه ابزار و مواد اولیه
در ابتدا باید ابزارها و مواد مورد نیاز را آماده کنید:
- اره یا دستگاه برش
- سوهان، کاغذ سنباده، مته
- کولیس دیجیتال یا دستی برای اندازه گیری دقیق
- نرم افزار طراحی سه بعدی
- چاپگر سه بعدی یا دستگاه CNC در صورت نیاز به ساخت دقیق
طراحی و نقشه کشی دقیق
در آکوصنعت توصیه می کنیم قبل از اقدام به ساخت، نقشه دقیق دو بعدی و مدل سه بعدی چرخ دنده طراحی شود. این کار نه تنها از خطاهای ساخت جلوگیری می کند، بلکه امکان انجام شبیه سازی های حرکتی را نیز فراهم می کند.
روش های ساخت چرخ دنده ساده
روش دستی
این روش شامل برش دندانه ها با اره و فرم دهی با سوهان می باشد. مناسب برای آموزش، آزمایش و نمونه سازی اولیه است. اگرچه دقت آن پایین تر از روش های صنعتی می باشد، اما برای درک مفاهیم بسیار مفید است.
چاپ سه بعدی
با چاپگرهای سه بعدی می توان چرخ دنده های سبک و کاربردی را در زمان کوتاه تولید کرد. در آکوصنعت چاپ با دقت بالا و متریال های مهندسی ارائه می شود که برای تست عملکرد بسیار مناسب می باشند.
ماشین کاری CNC
اگر نیاز به ساخت چرخ دنده با دقت بالا و برای استفاده در تجهیزات صنعتی دارید، ماشین کاری با دستگاه CNC بهترین گزینه است. آکوصنعت خدمات تولید دقیق با CNC را با بالاترین کیفیت و کنترل ابعادی ارائه می دهد.
نکات فنی و تست عملکرد
بررسی نحوه درگیری دندانه ها
همراستایی صحیح چرخ دنده ها و دقت در محل نصب، تاثیر مستقیمی بر عملکرد سیستم دارد. بررسی زاویه درگیری و اطمینان از عدم لغزش بین دندانه ها الزامی می باشد.
اندازه گیری لقی
لقی کنترل شده، مانع از گیر کردن یا فشار بیش از اندازه روی دندانه ها می شود. تنظیم مناسب لقی در مرحله طراحی و ساخت باعث افزایش عمر مفید چرخ دنده می شود.
تست استحکام و دوام
در آکوصنعت چرخ دنده ها پس از ساخت، تحت آزمون های مختلفی مثل تست تنش، خستگی و تست دینامیکی قرار می گیرند تا اطمینان حاصل شود که قطعه عملکردی ایمن، پایدار و ماندگار دارد.
کاربردهای عملی چرخ دنده ساده
در رباتیک و مکاترونیک
در طراحی بازوهای رباتیک، پلتفرم های حرکتی، ماشین های خودکار و دیگر سیستم های مکاترونیکی، چرخ دنده های ساده نقش مهمی در انتقال دقیق نیرو دارند.
در آموزش مهندسی مکانیک
مدارس، دانشگاه ها و آموزشگاه های فنی می توانند با آموزش ساخت چرخ دنده ساده، مهارت های پایه ای مکانیک را به دانشجویان آموزش دهند.
در نمونه سازی و مدل سازی صنعتی
قبل از تولید انبوه یک قطعه یا سیستم، نمونه سازی چرخ دنده ها به بررسی عملکرد و شناسایی مشکلات احتمالی کمک می کند. این مرحله برای کاهش هزینه های تولید نهایی بسیار مؤثر است.
جمع بندی و توصیه های حرفه ای
ساخت چرخ دنده ساده می تواند گامی مؤثر برای ورود به دنیای مهندسی مکانیک و طراحی صنعتی باشد. با رعایت اصول طراحی، استفاده از متریال مناسب، و انتخاب روش ساخت متناسب با هدف پروژه، می توان چرخ دنده هایی تولید کرد که عملکردی دقیق، با دوام و مقرون به صرفه داشته باشند. آکوصنعت به عنوان یکی از مراکز تخصصی طراحی و ساخت قطعات مکانیکی، در کنار شماست تا تجربه ای مطمئن و حرفه ای داشته باشید.
سوالات متداول
ساخت چرخ دنده ساده برای چه نوع پروژه هایی مناسب است؟
پروژه های آموزشی، نمونه سازی سریع، طراحی ربات ها، و تست عملکرد سیستم های انتقال قدرت.
آیا می توان با چاپ سه بعدی چرخ دنده با دوام ساخت؟
بله، با انتخاب متریال مهندسی مناسب تقویت شده می توان چرخ دنده هایی با دوام متوسط تا بالا تولید کرد.
استفاده از دستگاه CNC چه مزیتی دارد؟
دقت بالا، کیفیت سطحی عالی، تولید تکرارپذیر و قابلیت ساخت چرخ دنده های صنعتی.
آکوصنعت چه خدماتی ارائه می دهد؟
طراحی سه بعدی، مشاوره فنی، چاپ سه بعدی با کیفیت صنعتی، تولید دقیق با CNC و پشتیبانی کامل از ایده تا محصول نهایی.
