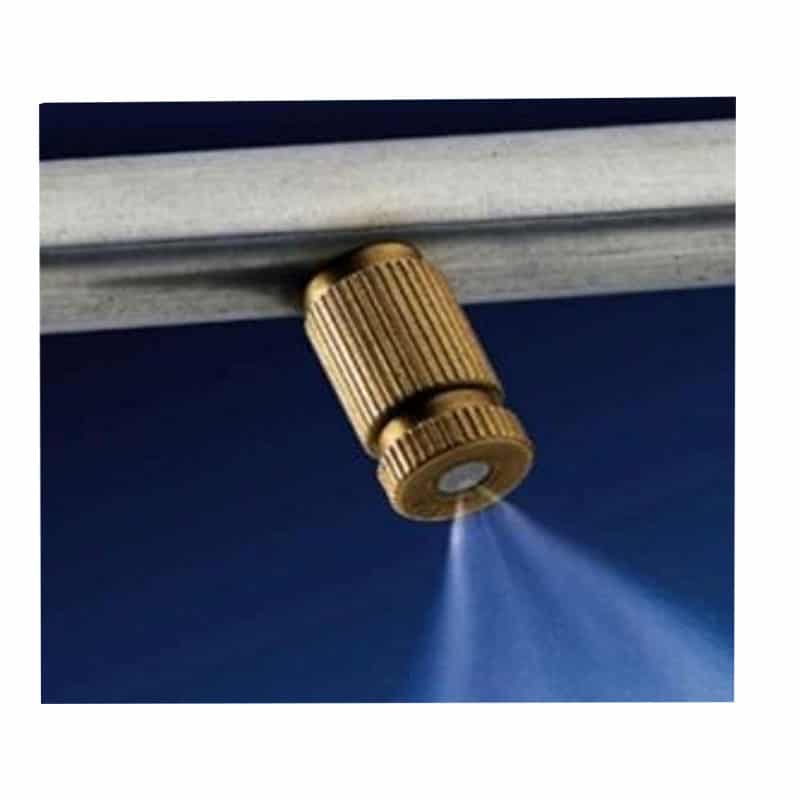

نازل آب پاش پودری
برای درک عملکرد نازل پاشش آب پودر، ابتدا باید نگاه دقیق تری به مسیر حرکت سوخت در شیارهای کوچک روی نازل انداخت. سوخت از فیلتر عبور می کند و حرکت آن تا پیچ پایینی نازل و سوراخ های اطراف ادامه می یابد. از آنجا وارد شیارهای مخروطی میشود.
سپس تحت فشار وارد محفظه احتراق می شود. به این ترتیب کمی از فشار سوخت به انرژی دورانی تبدیل می شود تا سوخت در محفظه احتراق حرکت چرخشی بسیار قوی داشته باشد. این حرکت چرخشی باعث می شود سوخت به سرعت به سمت دهانه نازل حرکت کند.
سرعت حرکت نازل به قدری زیاد است که لوله سوخت در دهانه نازل تشکیل می شود. با کمک آن قسمت از فشار که به حرکت چرخشی تبدیل نشده است، لوله سوخت از دهانه نازل خارج می شود. در نهایت، سوخت به قطرات بسیار کوچک کاهش می یابد.
نازل آب پاش پودری باید در کجا قرار گیرد؟
سازندگان اسپری پودر تست های زیادی را برای یافتن محل دقیق نازل در مشعل ها انجام می دهند. نازل پاشش آب پودر باید در محل صحیح و دقیق قرار گیرد تا بهترین نتیجه احتراق حاصل شود. در نتیجه، نازل باید همیشه طبق دستورالعمل های مشخص شده توسط سازنده به درستی قرار گیرد.
در صورت نیاز به تعویض نازل، نازل جدید باید دقیقاً در محل نازل قبلی قرار گیرد تا تغییری در الگوی اسپری ایجاد نشود. اگر نازل خیلی دور قرار گیرد، سرعت هوای اطراف خیلی زیاد می شود و اغلب منجر به انفجار می شود. در این صورت اگر شعله ایجاد شود پخش می شود. اگر نازل عقب تر قرار گیرد، منجر به جریان سوخت از لوله مشعل می شود.
انواع نازل های آب پاش پودری

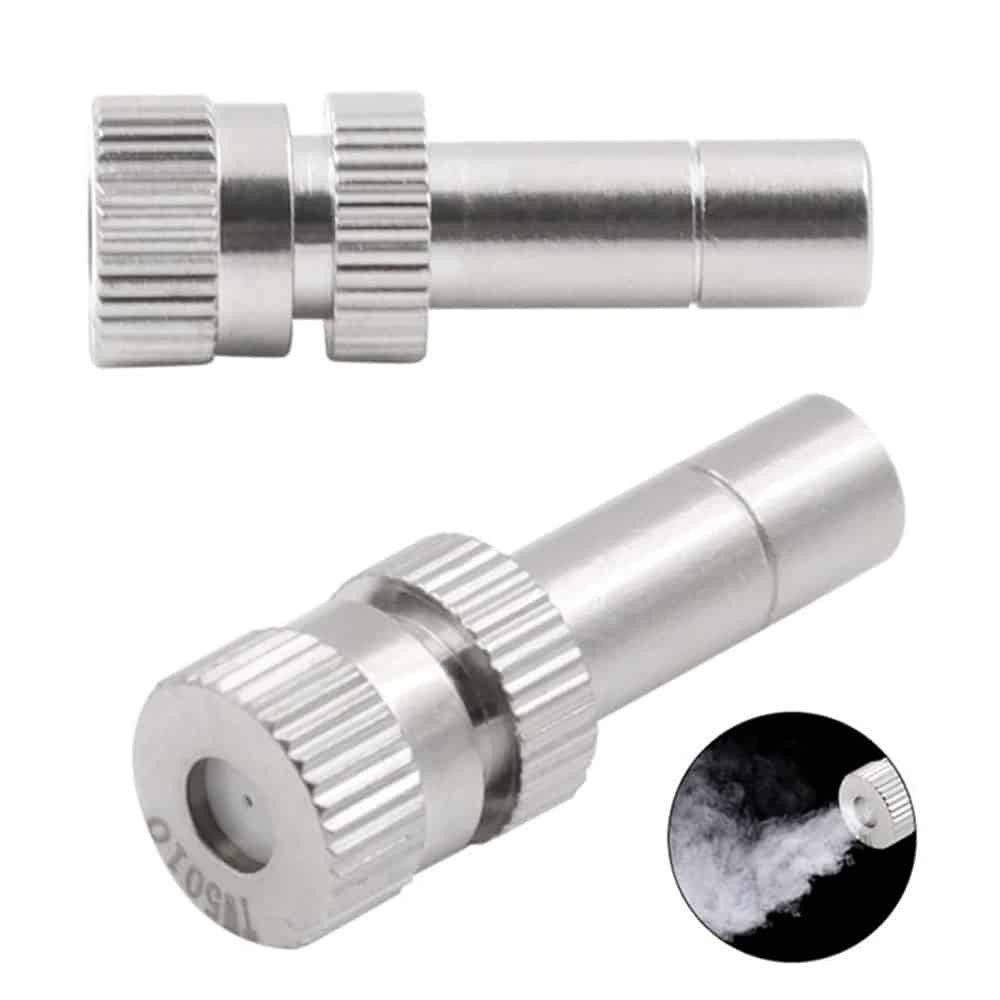

انواع نازل های آب پاش پودرینازل های اسپری پودر در انواع مختلفی ساخته می شوند تا طیف وسیعی از نیازها را برطرف کنند. با این حال، آنها را می توان بر اساس الگوی اسپری به صورت زیر طبقه بندی کرد:
نازل مخروطی توخالی
نازل های مخروطی توخالی که به نام نازل های نوع A نیز شناخته می شوند، بیشتر در مشعل هایی با الگوی هوای مخروطی توخالی استفاده می شوند. توزیع قطرات در این نوع نازل ها خارج از مخروط است که منجر به احتراق خوب و احتراق بی صدا می شود.
نازل مخروطی توپر
نازل های مخروطی جامد به نام نازل های نوع B نیز شناخته می شوند. الگوی اسپری در این نوع نازل ها به گونه ای است که قطرات نسبتاً یکنواخت و با طرح کامل از نازل خارج می شوند. هرچه سرعت جریان بیشتر باشد، الگوی اسپری توخالی تر می شود، به خصوص در سرعت های بالای 8.00 GPH. نازل های مخروطی جامد دارای اشتعال ملایم و احتراق موثر هستند. به همین دلیل است که بیشتر در مشعل های بزرگتر استفاده می شوند.
نازل های نوع W
در واقع، آنها را نه می توان یک نازل مخروطی توخالی در نظر گرفت و نه یک نازل مخروطی جامد. با این حال، نازل های نوع W را می توان هم با نازل مخروطی توخالی و هم با نازل مخروطی توپر بین 0.4 تا 8.00 GPH استفاده کرد. لازم به ذکر است که هر چه سرعت جریان کمتر باشد، الگوی اسپری توخالی تر خواهد بود.
نازل های نوع AR-D
نازل های نوع AR-D نازل های مخروطی توپری شبیه به نوع B هستند. با این تفاوت که غلظت قطرات در مرکز مخروط است. این نوع نازل برای مشعل های با ظرفیت کم تا متوسط (تا 2 GPH جریان) بسیار رایج است.
نازل های نوع R-D
نازل های نوع R-D دارای غلظت بالایی از قطرات در مرکز مخروط اسپری هستند. استفاده از این نوع مشعل ها به ویژه برای مشعل هایی با الگوی هوای متراکم متمرکز توصیه می شود. اندازه متوسط قطرات کمی بزرگتر از نازل مخروطی جامد نوع B استاندارد است (تا 2 GPH جریان).
نازل های MH
نازل های MH بیشتر برای مصارف خانگی با ظرفیت کم طراحی و تولید می شوند. این نوع نازل ها مشکلات مربوط به دبی کم را به حداقل می رساند.
نازل های نیمه توپر
نازل های نیمه جامد دارای زاویه پاشش 60، 70 و 80 درجه می باشند. این نوع نازل ها که به نازل S نیز معروف هستند با یکدیگر قابل تعویض هستند.
درست تعویض کردن نازل آب پاش پودری
گاهی اوقات با تعویض یک نازل پاشش پودر با دیگری، مشکلات بسیار جدی ایجاد می شود. دلیل مشکل تعویض نازل، تفاوت در طراحی نازل های مختلف است. علاوه بر این روش های تولید و تست نازل نیز از نظر زاویه پاشش، الگوی پاشش و کیفیت با یکدیگر متفاوت است.
در بسیاری از موارد، تعویض نازل هایی که از نظر الگو و زاویه پاشش مشابه هستند، آسان است. با این حال، در برخی موارد، دو نازل ممکن است شبیه به هم به نظر برسند، اما به قدری متفاوت باشند که قابل تعویض نباشند. در چنین مواردی بهتر است با سازنده مشورت کنید.
اگر امکان صحبت با سازنده نازل پاشش پودری وجود ندارد، درست و غلط آخرین راه حل خواهد بود. ابتدا نازل هایی را با دبی کمی بالاتر یا کمی کمتر امتحان کنید. سپس نازلهایی با زاویه پاشش کمی بزرگتر و کوچکتر و در نهایت نازلهایی با الگوی اسپری کمی ضخیمتر یا توخالیتر را امتحان کنید تا در نهایت بهترین گزینه ممکن را پیدا کنید.
چقدر می توان از نازل آب پاش پودری استفاده کرد
تا زمانی که درصد معقولی دی اکسید کربن و دوده وجود داشته باشد، می توان از نازل پاشش آب پودری استفاده کرد. با این حال، تخمین مدت زمان دقیق استفاده از نازل پاشش آب پودری کار آسانی نیست زیرا به تعداد ساعات کارکرد آن و تمیزی سوخت عبوری از نازل بستگی دارد.
لازم به ذکر است که نازل پاشش پودر ممکن است سوراخ شود. برای توضیح این موضوع، باید حجم سوخت داخل نازل را درک کنید. به طور کلی، یک نازل اسپری پودر در حالت کارکرد عادی تقریباً 2650 ساعت کار می کند.
اگر بخواهیم این موضوع را به گونه ای دیگر توضیح دهیم باید بگوییم: سوخت را مانند جت از نازل خارج می کند، این سوخت با سرعت 45 m.p.h از نازل خارج می شود. به عبارت دیگر طول این جت حدود 120000 مایل (چهار و نیم برابر خط استوا) خواهد بود.
عدم استفاده از فیلتر یا شاید فیلتر پمپ، وجود گرد و غبار و … می تواند عمر نازل پاشش آب پودر را کاهش دهد. خطر دیگر این است که تشعشعات حرارتی باعث کاهش کیفیت سوخت و تشکیل دوده در نوک نازل می شود. این خود منجر به کاهش عمر نازل می شود.
