ما در این مطلب به مبحث طراحی شیم پلیت می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.

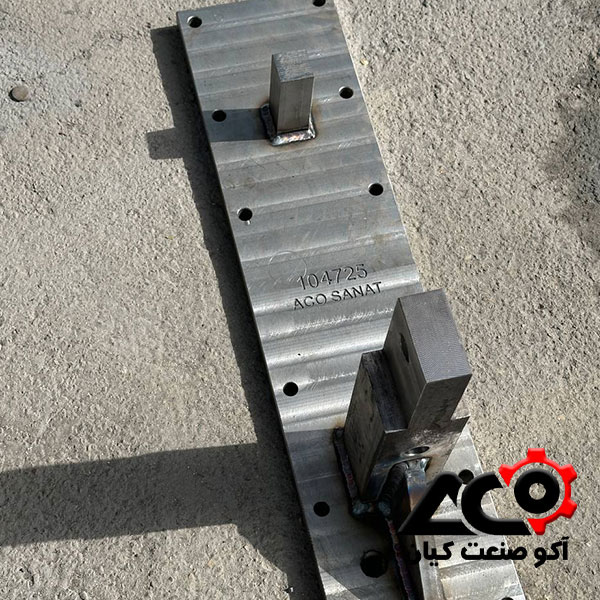

طراحی شیم پلیت
شیم پلیت یک قطعه فلزی با ضخامت مشخص است که برای پر کردن فاصله ها، تنظیم ارتفاع، توزیع بار و افزایش دقت نصب تجهیزات مورد استفاده قرار می گیرد. در فرآیند طراحی شیم پلیت، مهندسان به عواملی مانند نوع بارگذاری، جنس فلز، شرایط محیطی و نیازهای پروژه توجه می کنند. شیم پلیت ها در صنایع مختلف از جمله ساختمان، ماشین آلات سنگین، نفت و گاز، صنایع دریایی و خطوط تولید کاربرد گسترده ای دارند. آکوصنعت کیان با ارائه شیم پلیت های با کیفیت و طراحی اصولی، توانسته است نیاز پروژه های بزرگ را برآورده کند.
تعریف شیم پلیت
تعریف شیم پلیتشیم پلیت یک صفحه فلزی نازک یا ضخیم است که مانند یک لایه تنظیم کننده عمل می کند. این قطعه برای ایجاد تراز دقیق بین دو سطح، جلوگیری از تمرکز تنش و تنظیم موقعیت نهایی تجهیزات به کار می رود. طراحی شیم پلیت باید بر اساس بارهای وارد شده، جنس قطعه و شرایط نصب باشد.
کاربردهای شیم پلیت در صنعت
شیم پلیت در مواردی مانند نصب تجهیزات صنعتی، تنظیم بیس پلیت ستون ها، نصب پمپ و موتور، تراز کردن ماشین آلات، تنظیم موقعیت سازه ها و حتی در سازه های سبک و سنگین مورد استفاده قرار می گیرد. زمانی که طراحی شیم پلیت به درستی انجام شود، عملکرد تجهیزات افزایش و هزینه های نگهداری کاهش می یابد.
تفاوت شیم پلیت با ورق فاصله گذار
شیم پلیت ها معمولا دقیق تر، مقاوم تر و مناسب برای شرایط بارگذاری سنگین هستند. اما ورق های فاصله گذار به صورت ساده تر و برای کاربردهای سبک استفاده می شوند. طراحی شیم پلیت بر اساس استانداردهای مهندسی انجام می شود، در حالی که اسپیس ها اغلب بدون محاسبات پیچیده ساخته می شوند.

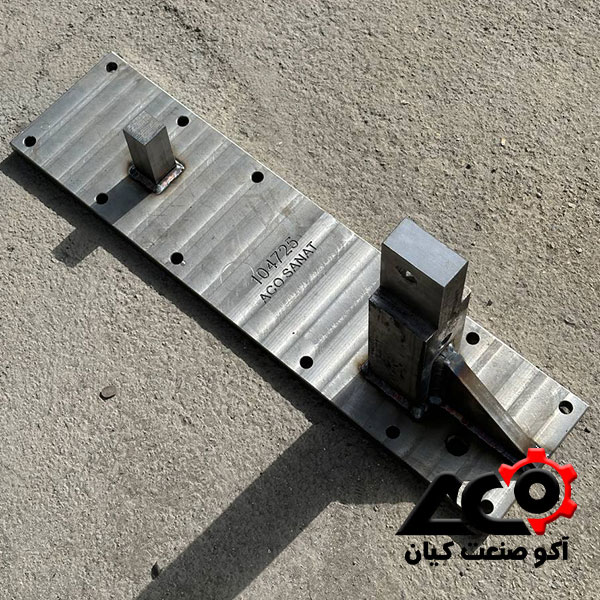

اهمیت طراحی شیم پلیت در پروژه های صنعتی و ساختمانی
طراحی شیم پلیت زمانی اهمیت پیدا می کند که قرار باشد تجهیزات سنگین یا سازه هایی با حساسیت بالا نصب و تنظیم شوند. در این شرایط، کوچک ترین خطای محاسباتی می تواند منجر به آسیب جدی، کاهش دوام سازه یا اختلال در عملکرد دستگاه شود.
نقش شیم پلیت در انتقال بار
شیم پلیت نقش مهمی در انتقال یکنواخت بار از یک سازه به سازه دیگر دارد. اگر این انتقال به صورت مناسب انجام نشود، تمرکز تنش ایجاد شده و به سازه آسیب وارد می کند.
تاثیر شیم پلیت بر دقت نصب
در پروژه های صنعتی، دقت نصب نقش مهمی در عملکرد دارد. طراحی شیم پلیت استاندارد باعث می شود که دستگاه یا سازه در موقعیت کاملا دقیق قرار گیرد.
مزایای اقتصادی و فنی
استفاده از شیم پلیت مناسب باعث کاهش هزینه تعمیرات، افزایش عمر تجهیزات و جلوگیری از خطا در نصب می شود. همچنین از نظر اقتصادی نسبت به جایگزین های مشابه مقرون به صرفه تر است.
انواع شیم پلیت
در طراحی شیم پلیت، شناخت انواع آن اهمیت زیادی دارد.
شیم پلیت فولادی
ویژگی ها و مزایا
مقاوم، مناسب برای بارهای سنگین و دارای طول عمر بالا.
موارد استفاده
سازه های سنگین، ستون ها، تجهیزات صنعتی.
شیم پلیت استیل
مقاومت بالا در برابر خوردگی
مناسب برای محیط های خورنده.
کاربردها
صنایع غذایی، دریایی و شیمیایی.
شیم پلیت آلومینیومی
وزن سبک
مناسب برای کاربردهای سبک.
محدودیت ها
مقاومت کمتر نسبت به فولاد.
شیم پلیت با ضخامت های مختلف
ضخامت های استاندارد
از ۱ تا چند ده میلی متر.
انتخاب ضخامت
بر اساس بار، محل استفاده و نوع پروژه.

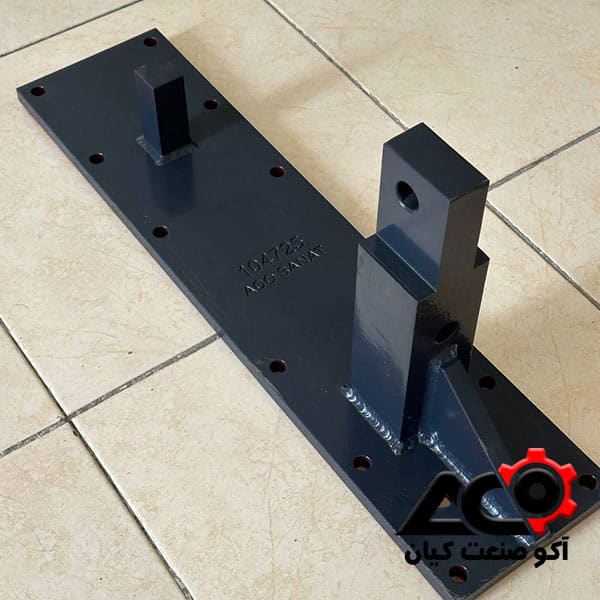

فرآیند طراحی شیم پلیت
طراحی شیم پلیت شامل مراحل دقیق مهندسی است.
بررسی نیازهای پروژه
نوع سازه یا تجهیز
برای هر سازه، نوع خاصی از شیم پلیت لازم است.
شرایط بارگذاری
بارهای استاتیکی و دینامیکی باید بررسی شوند.
محیط نصب
خوردگی، رطوبت و دما باید مورد توجه قرار گیرد.
انتخاب متریال مناسب
مقاومت مکانیکی
باید بر اساس بار ورودی انتخاب شود.
مقاومت خوردگی
به خصوص در محیط های صنعتی اهمیت دارد.
اقتصادی بودن
یکی از فاکتورهای مهم در طراحی است.
تعیین ابعاد شیم پلیت
ضخامت مناسب
بر اساس محاسبات مهندسی.
طول و عرض
باید با سطح اتصال هماهنگ باشد.
محل سوراخ ها
براساس محل پیچ ها طراحی می شود.
محاسبات تحمل بار
محاسبه تنش ها
تنش فشاری، کششی و برشی.
کنترل لهیدگی
برای جلوگیری از آسیب به شیم پلیت.
محاسبه لبه ها
لبه ها نباید دچار کمانش شوند.
نکات کلیدی در طراحی و ساخت شیم پلیت
تلرانس های ساخت
دقت ساخت اهمیت زیادی دارد.
کیفیت سطحی
سطح صاف باعث عملکرد بهتر می شود.
دقت در سوراخ کاری
از روش های دقیق مانند CNC استفاده می شود.
استانداردهای مرتبط
استانداردهای ASTM، DIN و ISO.

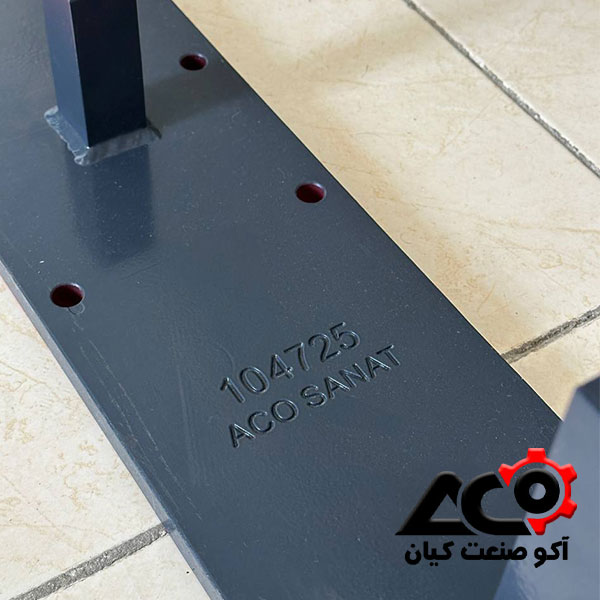

روش های ساخت شیم پلیت
برش لیزری
دقت بالا
مناسب برای پروژه های حساس.
سرعت مناسب
برای تولید انبوه.
برش گیوتین
مزایا
سریع و مقرون به صرفه.
محدودیت ها
دقت کمتر.
پانچ و سوراخ کاری CNC
کاربرد
برای تولید صنعتی و تعداد بالا.
نصب شیم پلیت
روش های نصب
با پیچ، جوش و بست.
نکات ایمنی
دقت در تراز بودن.
خطاهای رایج
عدم تراز صحیح، انتخاب اشتباه ضخامت.

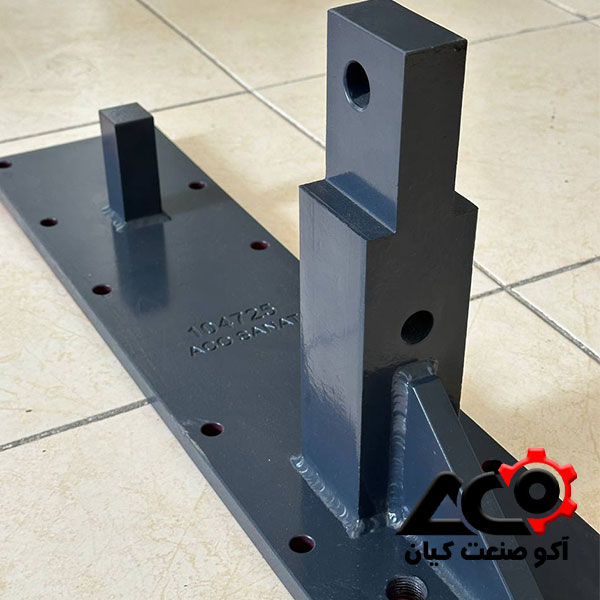

نمونه های کاربردی شیم پلیت
بیس پلیت ستون ها
برای تنظیم ارتفاع.
تجهیزات صنعتی سنگین
برای توزیع بار.
ماشین آلات
برای تنظیم موقعیت.
سوالات متداول
شیم پلیت چیست؟
یک صفحه فلزی برای تراز و تنظیم تجهیزات.
چرا طراحی شیم پلیت مهم است؟
برای جلوگیری از تمرکز تنش و افزایش دقت نصب.
بهترین جنس شیم پلیت چیست؟
بسته به پروژه، فولاد یا استیل بهترین گزینه هستند.
آیا آکوصنعت کیان شیم پلیت تولید می کند؟
بله، این مجموعه تولید کننده انواع شیم پلیت با کیفیت بالا است.
