ما در این مطلب به مبحث طراحی کوپلینگ پره ای می پردازیم. جهت ساخت و طراحی انواع چرخ دنده، کوپلینگ، اسپیسر، رولیک، شافت، فلنج، بوش،نازل و …. می توانید با مشاوران و کارشناسان آکو صنعت کیان تماس بگیرید.
طراحی کوپلینگ پره ای
کوپلینگ هایی که نمی توانند ناهماهنگی بین محورها را از بین ببرند و ارتباط برقرار کنند، کوپلینگ صلب نامیده می شوند، اما کوپلینگ هایی که به این ناهماهنگی پاسخ می دهند به عنوان کوپلینگ های الاستیک شناخته می شوند. اگر اتصال سینماتیکی 1 در کوپلینگ های الاستیک برقرار شود، آنها را حرکتی یا مفصلی می نامند، اما اگر توسط اجزای کشسان انجام شود، کوپلینگ های الاستیک نامیده می شوند.
کوپلینگ های سفت و سخت
برای استفاده و طراحی کوپلینگ ها باید دو محور کاملاً در امتداد یکدیگر متصل شده و به صورت یک تکه عمل کنند تا گشتاور و تعداد دور بدون تلفات منتقل شود. لازم به ذکر است که در این کوپلینگ ها قرار دادن محورها در امتداد یکدیگر بسیار مشکل است و اگر این دو محور در یک جهت قرار نگیرند، گشتاور و نیروی ضربه در محل اتصال ایجاد می شود. به همین دلیل هنگام برقراری ارتباط، مراقبت ویژه ای لازم است. این کوپلینگ ها اغلب در اتصالات با سرعت کم یا در محورهایی با تراز جزئی استفاده می شوند.
رایج ترین آنها دو دسته است: الف) کوپلینگ پوسته ب) کوپلینگ فلنجی (دیسکی).
کوپلینگ های الاستیک یا انعطاف پذیر
اگر نتوانیم محور محرک و متحرک را در یک جهت قرار دهیم، یعنی این دو محور نسبت به یکدیگر انحراف محوری، شعاعی و زاویه ای جزئی داشته باشند، از کوپلینگ های کشسانی استفاده می شود که حرکت چرخشی کشسانی ندارند و گشتاور چرخشی ندارند.
مانند کوپلینگ آنها کوپلینگ های ثابت را انتقال می دهند، بنابراین مصرف این کوپلینگ ها بیشتر از کوپلینگ های ثابت است. در انحرافات زاویه ای که باعث ایجاد ارتعاش می شوند، این کوپلینگ ها نمی توانند آن را از بین ببرند. به همین دلیل در مقایسه با کوپلینگ های الاستیک متعلق به این خانواده، دارای حرکات دینامیکی کاملاً متفاوتی هستند.
الف) اتصال قطعات متحرک
ب) کوپلینگ های الاستیک
نام ها و اصطلاحات رایج کوپلینگ ها:
- کوپلینگ روتکس (کوپلینگ روتکس، کوپلینگ فکی، کوپلینگ پنجه ای، کوپلینگ چدنی، کوپلینگ ستاره ای، کوپلینگ پلی اورتان، کوپلینگ پلی اورتان،
- کوپلینگ پمپ، کوپلینگ کمپرسور، کوپلینگ 8 پین، کوپلینگ برنجی (کوپلینگ طراحی روتکس با رابط برنجی)

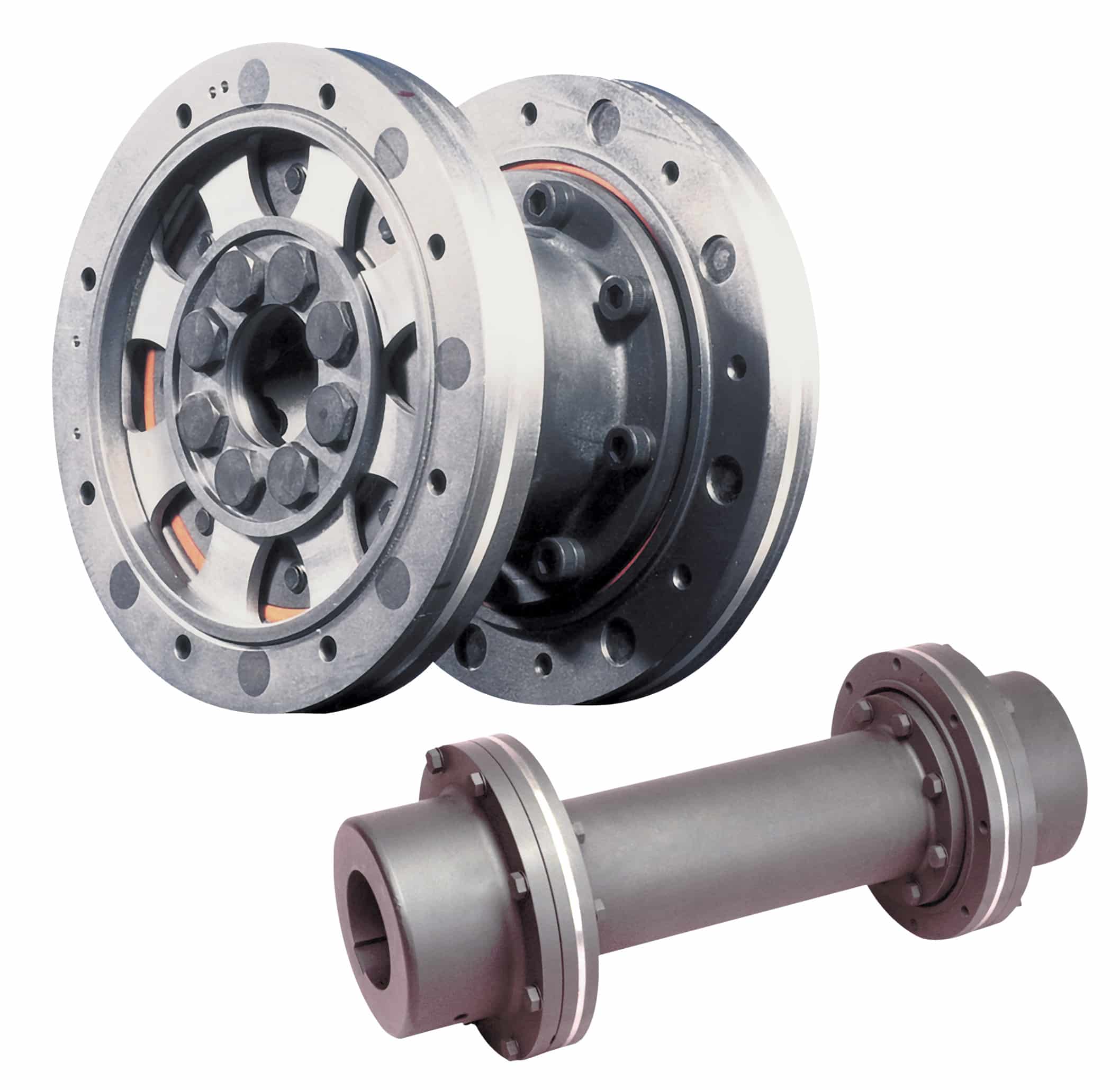

- کوپلینگ رادکس (کوپلینگ دیسکی، کوپلینگ دیسکی، کوپلینگ فنری، کوپلینگ غشایی، کوپلینگ شیمزی)
- کوپلینگ فالک (کوپلینگ بند، کوپلینگ فنر فالک، کوپلینگ شبکه، کوپلینگ شبکه)
- کوپلینگ لاستیک (Elpex-b، کوپلینگ فارگونی، کوپلینگ توربان، کوپلینگ فارگونی)
- کوپلینگ شفت پین (کوپلینگ روپکس، کوپلینگ پین توخالی، کوپلینگ بوش پین، کوپلینگ شاخک، کوپلینگ استوانهای، کوپلینگ بافر، کوپلینگ گیربکس)
- کوپلینگ KB (کوپلینگ بایت، کوپلینگ نوع H، کوپلینگ N-eupex، کوپلینگ پمپ، کوپلینگ N-eupex، کوپلینگ چاه آب، کوپلینگ پمپ آب)
- کوپلینگ Bipex (کوپلینگ آمریکایی، کوپلینگ پره ای، کوپلینگ پلی اورتان)
- کوپلینگ زنجیری (کوپلینگ زنجیری، روکش کوپلینگ زنجیر)
کوپلینگ دنده

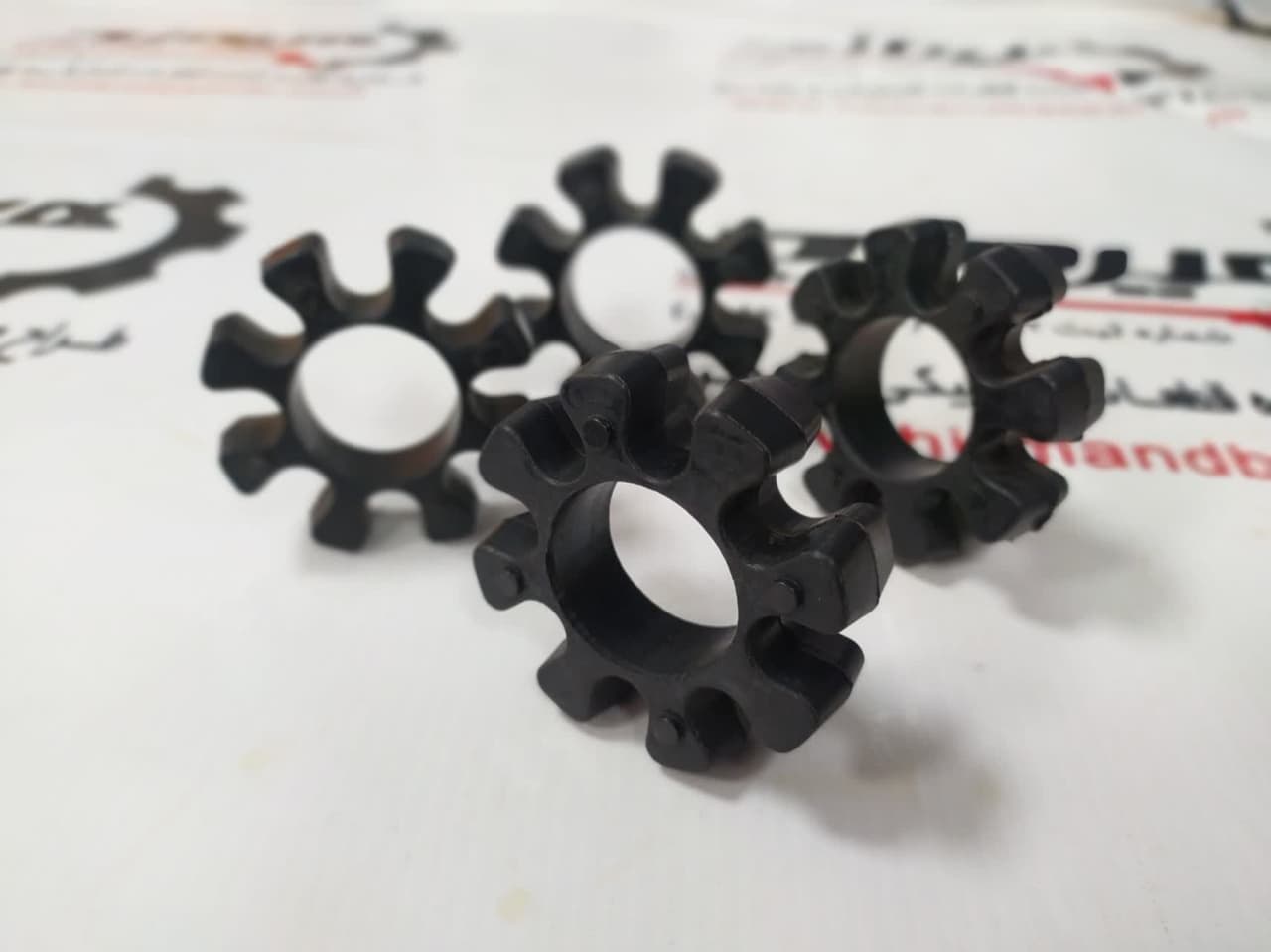

- کانکتور روتکس (لاستیک روتکس، کانکتور روتکس، کانکتور باقری، لاستیک باقری، لاستیک خورشیدی، کانکتور خورشیدی، لاستیک ستاره، کانکتور ستاره، کانکتور پلی اورتان روتکس، کانکتور Gr، کانکتور Gs)
- کانکتور Bipex (کانکتور Bipex، لاستیک Bipex، Bipex Spider)
- لاستیک KB (کانکتور کوپلینگ KB، لاستیک H شکل، کانکتور KB، N-Eupex، لاستیک کوپلینگ NBR)
- لاستیک محور پین (لاستیک شفت پین، لاستیک بشکه، بافر کوپلینگ، بافر محور پین، روپکس)
- کوپلینگ فنری جان کرین (کوپلینگ متا استریم، کوپلینگ جان کرین)
کوپلینگ 4 پر چیست؟
کوپلینگ 4 نقطه ای (یا “کوپلینگ چهار نقطه ای”) معمولاً به نوعی کوپلینگ مکانیکی اشاره دارد که برای اتصال دو شفت به یکدیگر استفاده می شود. این نوع کوپلینگ ها به دلیل طراحی خاص خود می توانند بارهای زیادی را انتقال داده و در عین حال تنش ها و ارتعاشات را کاهش دهند.
مزایای کوپلینگ 4 پر
کوپلینگ 4 پین (کوپلینگ 4 پین) به دلیل طراحی خاص خود دارای مزایای بسیاری است که آن را به انتخابی مناسب برای کاربردهای مختلف صنعتی تبدیل می کند. این مزایا شامل موارد زیر است:
اتصال قوی و مستحکم: طراحی چهار پره کوپلینگ اتصال قوی و قابل اعتمادی بین شفت ها ایجاد می کند که منجر به انتقال بهتر گشتاور و حرکت می شود.
کاهش ارتعاشات و ضربه های مکانیکی: این نوع کوپلینگ ها ارتعاشات و ضربه های مکانیکی را به خوبی کاهش می دهند که می تواند به افزایش عمر مفید تجهیزات و کاهش آسیب به سایر قسمت های سیستم کمک کند.
پایداری در بارهای زیاد: کوپلینگ های 4 پین معمولاً برای انتقال بارهای بالا و در شرایط سخت طراحی می شوند که آنها را برای کاربردهای سنگین و صنعتی مناسب می کند.
سازگاری با ناهماهنگی: این کوپلینگ ها می توانند ناهماهنگی نسبی بین شفت ها را جبران کرده و از آسیب به شفت ها و یاتاقان ها جلوگیری کنند.
عمر طولانی: به دلیل طراحی مقاوم و مواد با کیفیت، این نوع کوپلینگ ها معمولا عمر طولانی تری دارند و نیاز به تعویض و نگهداری کمتری دارند.
راندمان بالا: با کاهش اصطکاک و ارتعاشات، این کوپلینگ ها می توانند کارایی سیستم را افزایش داده و مصرف انرژی را کاهش دهند.
سازگاری با محیط های مختلف: بسته به مواد به کار رفته در ساخت کوپلینگ، می توانند در محیط های مختلف از جمله شرایط حرارتی و شیمیایی مختلف عملکرد خوبی داشته باشند.
به طور کلی کوپلینگ های 4 پر با توجه به قابلیت ها و مزایای فنی فوق در بسیاری از صنایع از جمله خودروسازی، ماشین آلات سنگین و سیستم های انتقال نیرو مورد استفاده قرار می گیرند.
معایب کوپلینگ 4 پر
علیرغم مزایای بسیار، کوپلینگ 4 پر ممکن است معایبی نیز داشته باشد که می تواند بر انتخاب آن در برخی کاربردها تأثیر بگذارد. از معایب احتمالی می توان به موارد زیر اشاره کرد:
نیاز به دقت در نصب: نصب نادرست یا عدم تراز دقیق می تواند منجر به کاهش عملکرد و افزایش سایش در کوپلینگ شود. نصب و تنظیم دقیق کوپلینگ 4 پر ممکن است به زمان و دقت بیشتری نیاز داشته باشد.
محدودیت های جبران ناهماهنگی: اگرچه کوپلینگ 4 پر قادر است برخی از خطاهای ناهماهنگی را جبران کند، اما اگر خطاهای ناهماهنگی بیش از حد باشد، ممکن است نتواند آنها را به طور کامل جبران کند و منجر به کاهش عمر مفید کوپلینگ و آسیب شود.
هزینه های نگهداری و تعمیر: به دلیل طراحی پیچیده و ساخت و ساز قوی، هزینه های نگهداری و تعمیر ممکن است بیشتر از سایر انواع کوپلینگ باشد.
محدودیت های کاربردی: در برخی از کاربردها، به ویژه در سرعت های بسیار بالا یا شرایط محیطی خاص، کوپلینگ 4 پر ممکن است عملکرد مطلوبی را ارائه نکند و گزینه های دیگری مورد نیاز باشد.
وزن و ابعاد: در مقایسه با برخی از کوپلینگهای سبکتر یا سادهتر، کوپلینگهای 4 پین ممکن است وزن و ابعاد بیشتری داشته باشند که ممکن است در برخی از طرحهای محدودکننده مشکلاتی ایجاد کند.
تعمیر و تعویض: اگر کوپلینگ آسیب دیده باشد، تعمیر و تعویض ممکن است به زمان و تخصص بیشتری نیاز داشته باشد، به خصوص در شرایطی که دسترسی به قطعات یدکی محدود است.
محدودیت در سرعت: برخی از کوپلینگ های 4 پر ممکن است در سرعت های بسیار بالا به خوبی کار نکنند و نیاز به استفاده از کوپلینگ های مخصوص برای سرعت های بالا داشته باشند.
در نهایت، انتخاب نوع مناسب کوپلینگ به نیازهای کاربردی خاص، شرایط عملیاتی و ویژگی های سیستم بستگی دارد. بررسی دقیق مزایا و معایب انواع کوپلینگ ها می تواند به انتخاب بهتر کمک کند.
